Видеоокуляр ToupCam 5.0 MP CCD

Цена: 116300 руб.



Видеоокуляр ToupCam 5.0 MP CCD

  • Видеоокуляр ToupCam 5.0 MP CCD
  • Видеоокуляр ToupCam 5.0 MP CCD
  • Видеоокуляр ToupCam 5.0 MP CCD
  • Видеоокуляр ToupCam 5.0 MP CCD

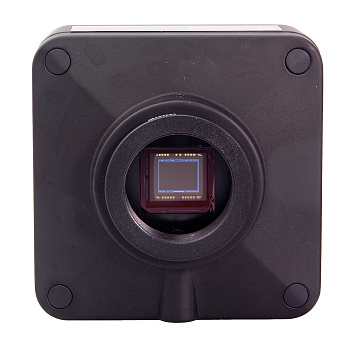

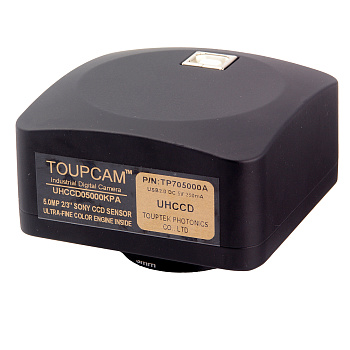

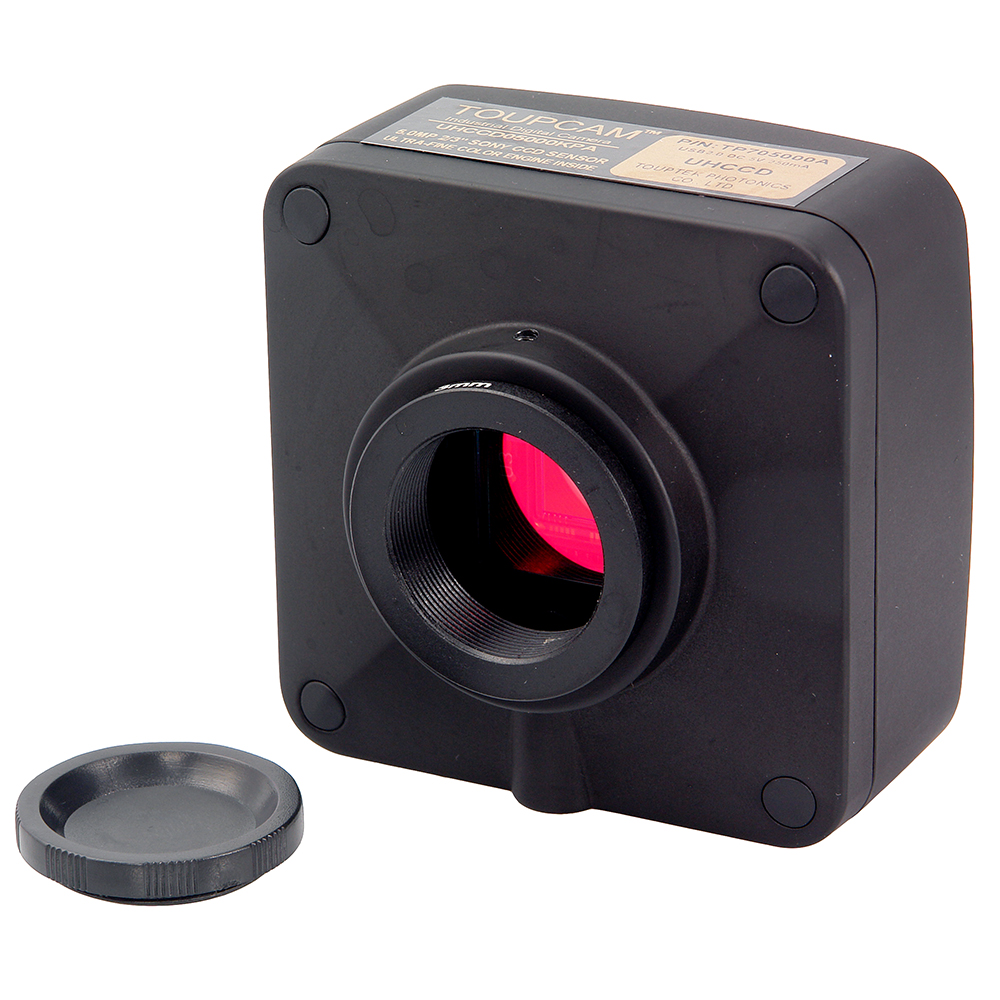

Цифровая CCD камера на базе сенсора SONY ICX282AQ с разрешением 5МП. Узел крепления C-Mount. Применяется для захвата изображения и его вывода на компьютер.

При максимальном разрешении 2560 x 1920 скорость передачи данных составляет 4.5 кадра в секунду. При разрешении кадров 1280 х 960 скорость передачи данных равна 9 кадров в секунду.

Основное преимущество CCD камеры перед CMOS - низкий уровень шума и лучшая светочувствительность.

Недостатки CCD-сенсоров заключаются в том, что они являются аналоговыми компонентами, что требует наличия большего числа электроники «около» сенсора, они дороже в производстве и могут потреблять больше энергии, чем CMOS-сенсоры. Повышенное энергопотребление может также привести к повышению температуры в самой камере, что негативно сказывается на качестве изображения и увеличивает стоимость камеры. CCD-сенсоры также требуют более скоростную передачу данных.

Поддерживаются операционные системы Microsoft Windows XP / Vista / 7 /8 (32 и 64 бит)

Подключение камеры к компьютеру осуществляется через порт USB.

Для установки на микроскопы с тубусом с посадочным диаметром 23,2 мм можно использовать адаптеры 0,37х, 0,5х и 0,75х. Для микроскопов с монокулярной и бинокулярной визуальной насадкой объектив камеры вставляется в окулярной тубус вместо окуляра. При работе с тринокулярными моделями микроскопов камера устанавливается в третий вертикальный выход – канал визуализации. Способы установки камеры можно посмотреть здесь

Характеристики
Модель сенсора цветной CCD-сенсор SONY ICX282AQ
Развертка чересстрочная
Максимальное разрешение 2560x1920
Количество фотоприемных элементов 4,915 МП
Размер сенсора 2/3" (9.74 мм (H) x 7.96 мм (V), диагональ 11 мм)
Размер пикселя 3.4 μm x 3.4 μm
Чувствительность к излучению длины волны 550 нм 260 мВ при накоплении 1/30 с
Динамический диапазон 70 Дб
Аналого-цифровой преобразователь (АЦП) 12 бит параллельный, 8 бит RGB -> ПК
Сигнал/шум 62 дБ
Спектральный диапазон 380-650 нм (с ИК-фильтром)
Формат видео и частота кадров 4.5 кадра в секунду (2560x1920); 9 кадров в секунду (1280х960)
Бининг 1x1, 2x2
Экспозиция Автоматическая/Ручная; 0.2 - 105 мс; Global-Shutter
Баланс белого Автоматический/Ручной режимы/Настройка баланса белого в зоне интереса/Ручная подстройка цветовой температуры
Электропитание USB2.0, 5В
Программно управляемые характеристики размер изображения, яркость, коэффициент усиления, время экспозиции
Рабочая температура, град. по Цельсию -10℃~ 50℃
Корпус камеры анодированный металлический корпус, окрашеный в черный цвет
Кабель USB USB 2.0, длина 2м
Операционная система Microsoft Windows XP/Vista/7/8 (32 и 64 бит)
Программное обеспечение программа обработки изображений "ToupView "; драйвер устройства, поддерживающий стандарты интерфейса DirectShow и TWAIN

 АдаптерFMA050.jpg     АдаптерFMA075.jpg  Калибровочный слайд small.jpg  Калибровочный слайд XYsmall.jpg

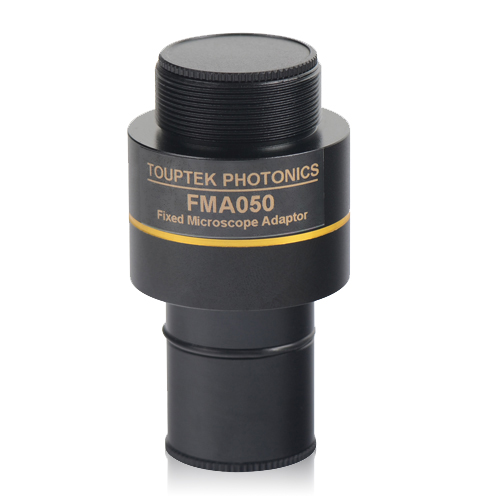

     Адаптер 0.50х  Адаптер 0.75х  Калибровочный
слайд

      Калибровочный
слайд XY



Если микроскоп имеет канал визуализации с узлом крепления, отличающимся от C-Mount, следует приобрести дополнительный адаптер. Предлагаем адаптеры трех видов: 0,37х; 0,5х; 0,75х.

Сравнение с другими камерами ToupCam:

Модель камеры ToupCam 5.0 MP CCD.jpg
ToupCam 5.0
ToupCam 3.1 MP small.jpg
ToupCam 3.1
ToupCam 5.1 MP small.jpg
ToupCam 5.1
ToupCam 9.0 MP small.jpg
ToupCam 9
UCMOS14000KPA small (75x75).jpg
ToupCam 14
Тип сенсора ССD CMOS CMOS CMOS CMOS
Модель сенсора ICX282AQ MT9T001 MT9P001 MT9J003 MT9F002
Размер сенсора 2/3'' 1/2'' 1/2.5'' 1/2.4'' 1/2.3''
Диагональ сенсора,мм 11 мм 8,19 мм 7,13 мм 7,281 мм 7,672 мм
Размер пикселя,мкм 3,4x3,4 мкм 3,2 х 3,2 мкм 2,2 х 2,2 мкм 1,67 х 1,67 мкм 1,4 х 1,4 мкм
Количество фотоприёмных
элементов
4.915 МП 3,1 МП 5,04 МП 9 МП 13,46 МП
Максимальное разрешение 2560х1920  2048х1536 2592х1944 3488х2616 4096 х 3288
Динамический диапазон  62дБ 61 дБ 40,5 дБ 65,2 дБ 65,3 дБ
Чувствительность
(люкс-сек)
0,26 В/люкс-сек 1.0 В/люкс-сек 0,53 В/люкс-сек 0,31 В/люкс-сек 0,724 В/люкс-сек
АЦП 12 бит
8 бит RGB
12 бит
8 бит RGB
12 бит
8 бит RGB
12 бит
8 бит RGB
12 бит
Экспозиция Авто/Ручная;
0.2 - 105 мс
Авто/Ручная,
0.128 - 2000 мс
Авто/Ручная
0.21 - 2000 мс
Авто/Ручная
0.38 - 2000 мс
Авто/Ручная,
0.4 - 2000 мс
Частота кадров 4.5 к/с,
9 к/с.
8 к/с ,
22 к/с,
43 к/с.
5 к/с ,
18 к/с,
60 к/с.
1.9 к/с,
8 к/с,
27 к/с.
1.8 к/с,
10 к/с,
27 к/с.
Интерфейс
USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0
Охлаждение нет нет нет нет нет
Посадочный диаметр - 23.2 мм 23.2 мм 23.2 мм 23.2 мм
Диаметр переходника - 23.2-30,5 мм
23.2-30 мм
23.2-30,5 мм
23.2-30 мм
23.2-30,5 мм
23.2-30 мм
23.2-30,5 мм
23.2-30 мм

Программное обеспечение для камеры ToupCam 5.0 CCD:

 Программа для контроля,настройки, и видеозахвата изображения ToupTek View
(31 Мбайт)
 Пакет ПО, включающий в себя драйвер для камер ToupTek и DLL
с поддержкой интерфейса Dshow
ToupTek Toupcam Dshow
(1.6 Мбайт)
 Пакет ПО, включающий в себя драйвер для камер ToupTek и DLL с поддержкой
интерфейса Twain
ToupTek Toupcam Twain
(1.5 Мбайт)
 API с поддержкой Native C/C++, DirectShow, Twain и SDK
Для Windows, Linux и Mac OsX
Toupcam SDK
(15.1 Мбайт)

Примеры фотографий с этой камеры*:

Камера CCD5 small.jpg
Спинной мозг.
10х объектив,светлое поле,
Микромед 1 Вар. 3 LED
Камера CCD5 small.jpg
Стебель хлопка.
10х объектив,светлое поле,
Микромед 1 Вар. 3 LED

Камера CCD5 small.jpg
Соединительная ткань.
10х объектив,светлое поле,,
Микромед 1 Вар. 3 LED

Камера CCD5 small.jpg
Инфузория-туфелька.
40х объектив,светлое поле,
Микромед 1 Вар. 3 LED
Камера CCD5 small.jpg
Листок хлопка.
10х объектив,светлое поле,
Микромед 1 Вар. 3 LED
Камера CCD5 small.jpg
Вкусовой рецептор.
10х объектив,светлое поле,
Микромед 1 Вар. 3 LED


* - Препараты взяты из "Набора готовых микропрепаратов  Микромед №80"
