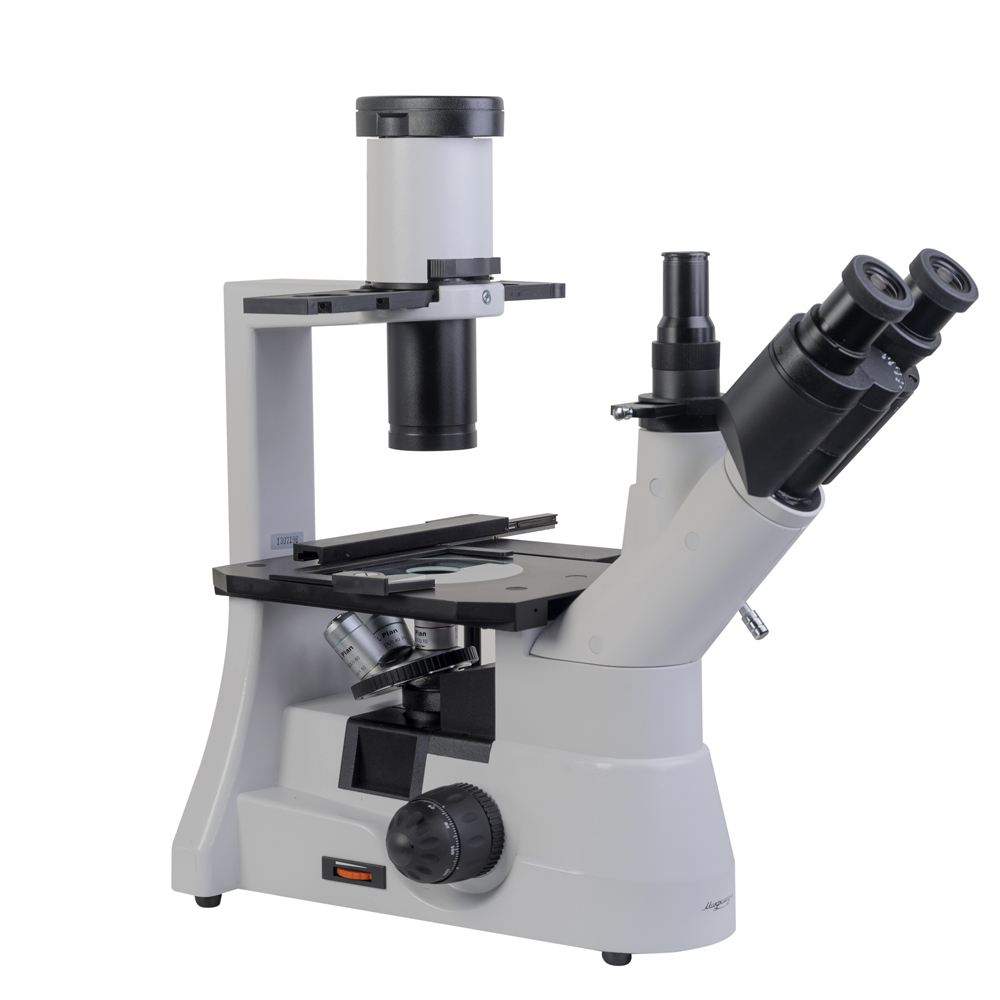

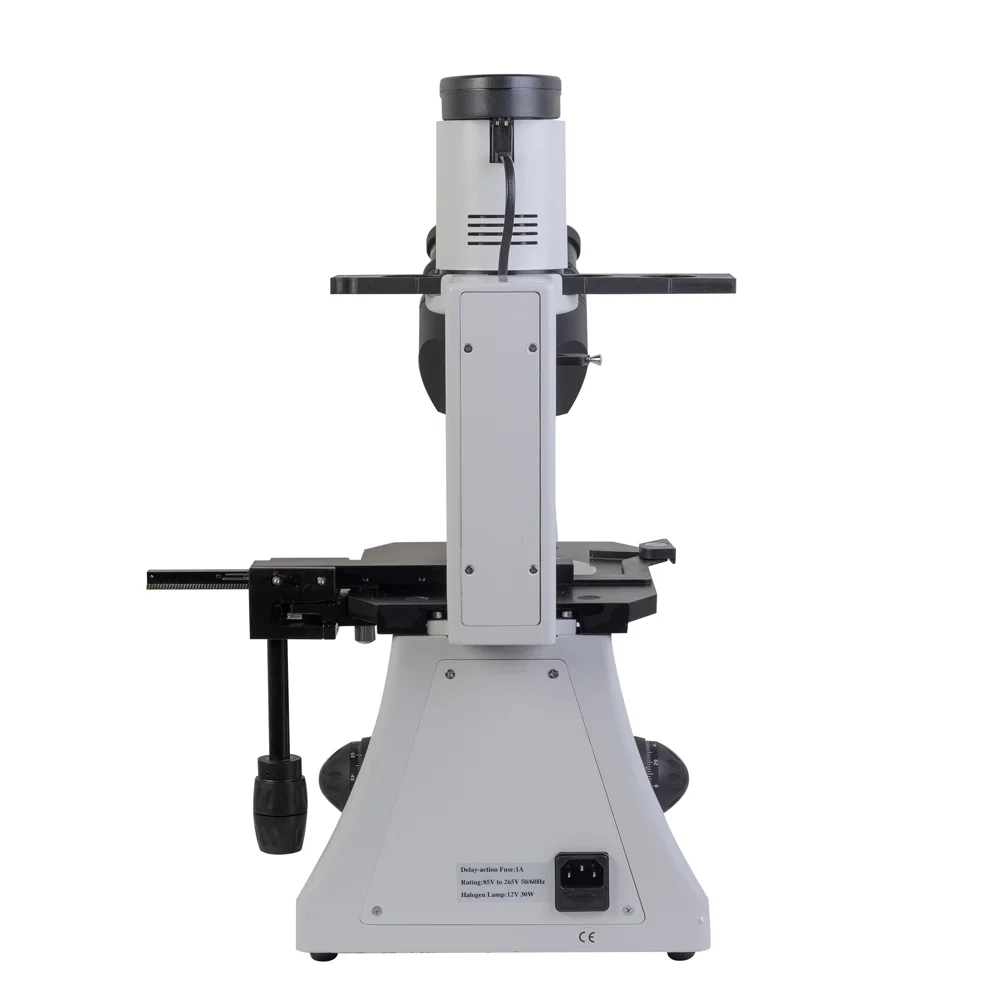

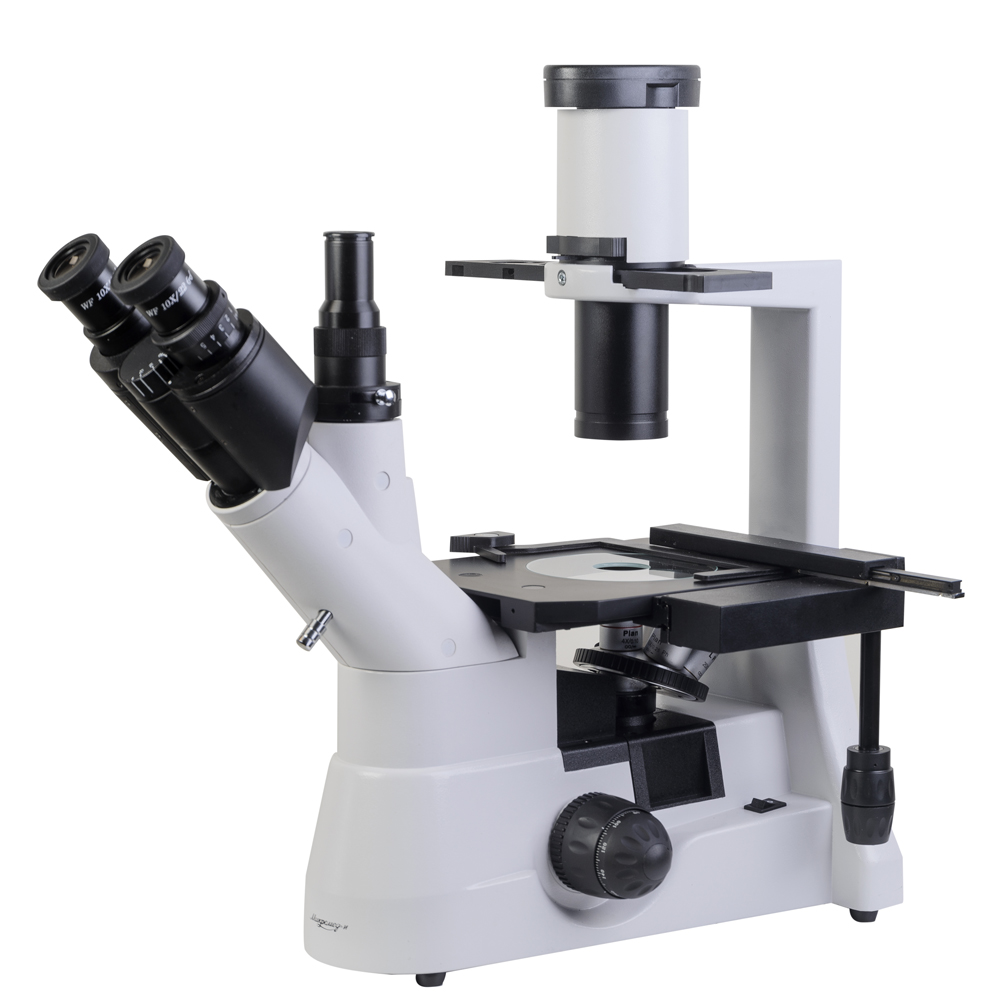

Микроскоп Микромед И

Области применения микроскопа – исследования в проходящем свете малоконтрастных клеточных культур тканей, жидкостей и их осадков в лабораторной посуде. Благодаря наличию фазово-контрастного устройства, с помощью микроскопа могут проводиться исследования структур, имеющих низкий контраст. Инвертированное строение микроскопа позволяет проводить исследования крупных прозрачных образцов и жидкостей в лабораторной посуде высотой до 70 мм. Конструкция осветителя позволяет устанавливать посуду высотой до 150 мм. Микроскоп востребован в биологии, химии, фармацевтике, для исследования пищевых продуктов и во многих других областях. Также он с успехом используется в высших учебных заведениях.

Инвертированное строение микроскопа позволяет проводить исследования, недоступные при использовании прямых микроскопов – наблюдать крупные образцы или объекты, помещенные в специальную посуду. Например, в химии для изучения кинетики реакций и для определения веществ, в материаловедении для определения примесей и включений в материалы, в геологии для анализа горных пород и обнаружения полезных ископаемых.

Оптическая схема микроскопа скорректирована на бесконечность и включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы, и осветитель проходящего света. В оптическую схему микроскопа встроено фазово-контрастное устройство, предназначенное для работы с объективами Ph 10x/0.30 и Ph 20х/0.50.

В комплект микроскопа входят четыре объектива с планахроматической коррекцией – 4x/0.15, Ph 10x/0.30, Ph 20х/0.50 и 40x/0.60. Объективы имеют увеличенное расстояние, парфокальная высота 45 мм, установочный стандарт DIN, рассчитаны на использование лабораторной посуды с толщиной дна до 1,5 мм. В комплекте микроскопа окуляры широкого поля с вынесенным выходным зрачком WF 10х/22. По запросу микроскоп может быть укомплектован дополнительными окулярами.

Тринокулярная визуальная насадка позволяет устанавливать цифровую окулярную камеру для вывода изображения на внешнее устройство и записи файлов. Камера устанавливается в вертикальный выход канала визуализации. Посадочный диаметр тубуса составляет 23,2 мм. Тубус визуализации оснащен переключаемым нейтральным светофильтром. Деление светового потока между окулярами и каналом визуализации осуществляется оптическим переключателем с двумя положениями – 100:0 или 40:60. Межзрачковое расстояние настраивается в пределах от 50 до 75 мм, компенсация аметропии в пределах ±5 дптр осуществляется кольцом на правом окулярном тубусе.

Осветитель проходящего света предназначен для исследований по методу светлого поля и фазового контраста. Состоит из конденсора с N.A.=0.3, регулируемой апертурной диафрагмы и коллектора с галогенной лампой 30Вт / 12В. В осветителе имеется слот для установки цветных фильтров из комплекта микроскопа и выдвижное устройство фазового контраста для работы с объективами Ph 10x/0.30 и Ph 20х/0.50. В фазовом устройстве предусмотрена центрировка колец, для точного проведения центрировки в комплект входит специальное юстировочное устройство – центрировочный микроскоп.

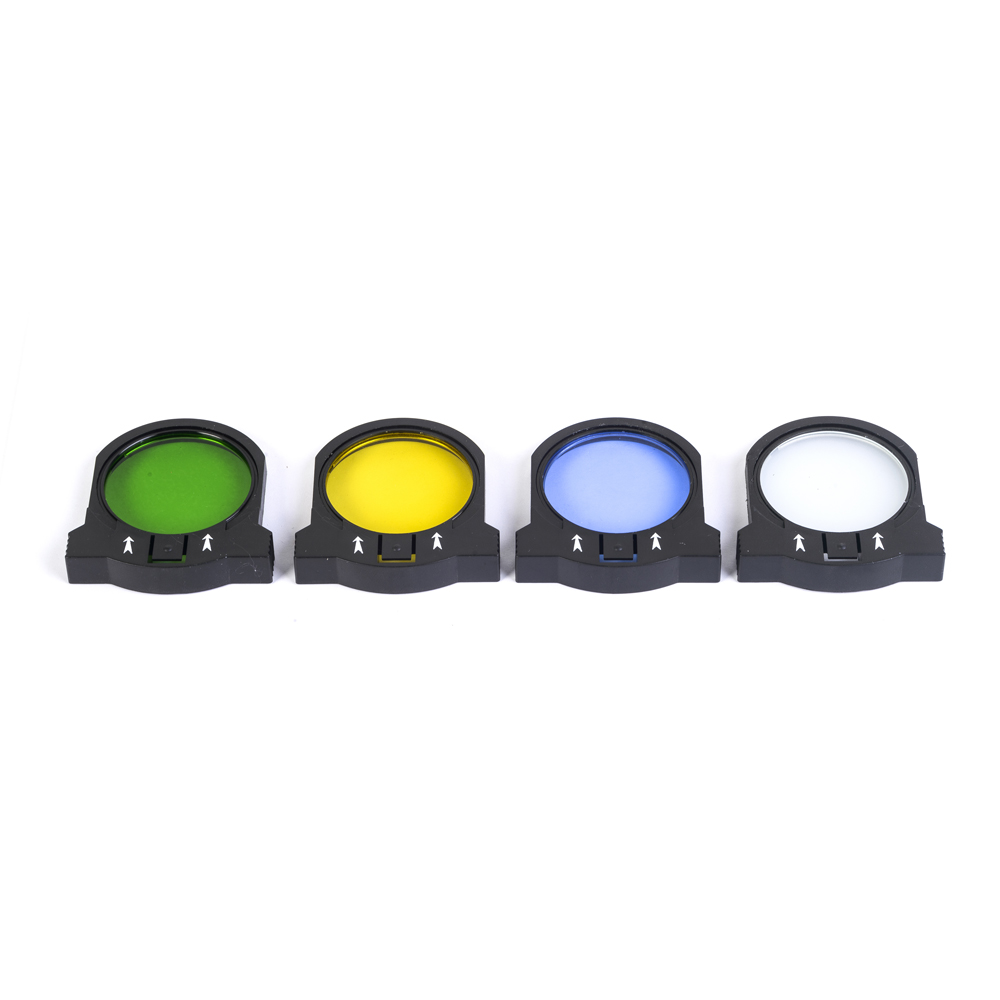

Цветные светофильтры, входящие в комплект микроскопа предназначены для улучшения изображения при различных исследованиях.
Зеленый фильтр LB6 используется для повышения контраста при исследованиях фазово-контрастным методом.
Желтый фильтр JB2 – конверсионный, поглощающий сине-голубую область спектра и уменьшающий цветовую температуру.
Голубой фильтр QB21 – конверсионный, поглощающий желто-красную красную область спектра и увеличивающий цветовую температуру.
Конверсионные фильтры применяются для коррекции цветового баланса при использовании окулярной камеры. Матовый фильтр применяется для рассеяния света. Позволяет улучшить равномерность освещенности поля зрения, наиболее эффективен при использовании объективов малого увеличения.

Фокусировка микроскопа осуществляется перемещением по высоте револьверного устройства с объективами. Механизм приводится коаксиальными рукоятками грубой и тонкой фокусировки, снабжен регулятором усилия хода и ограничителем перемещения. Величина хода грубой фокусировки составляет 38 мм. Цена деления тонкой фокусировки – 2 мкм.

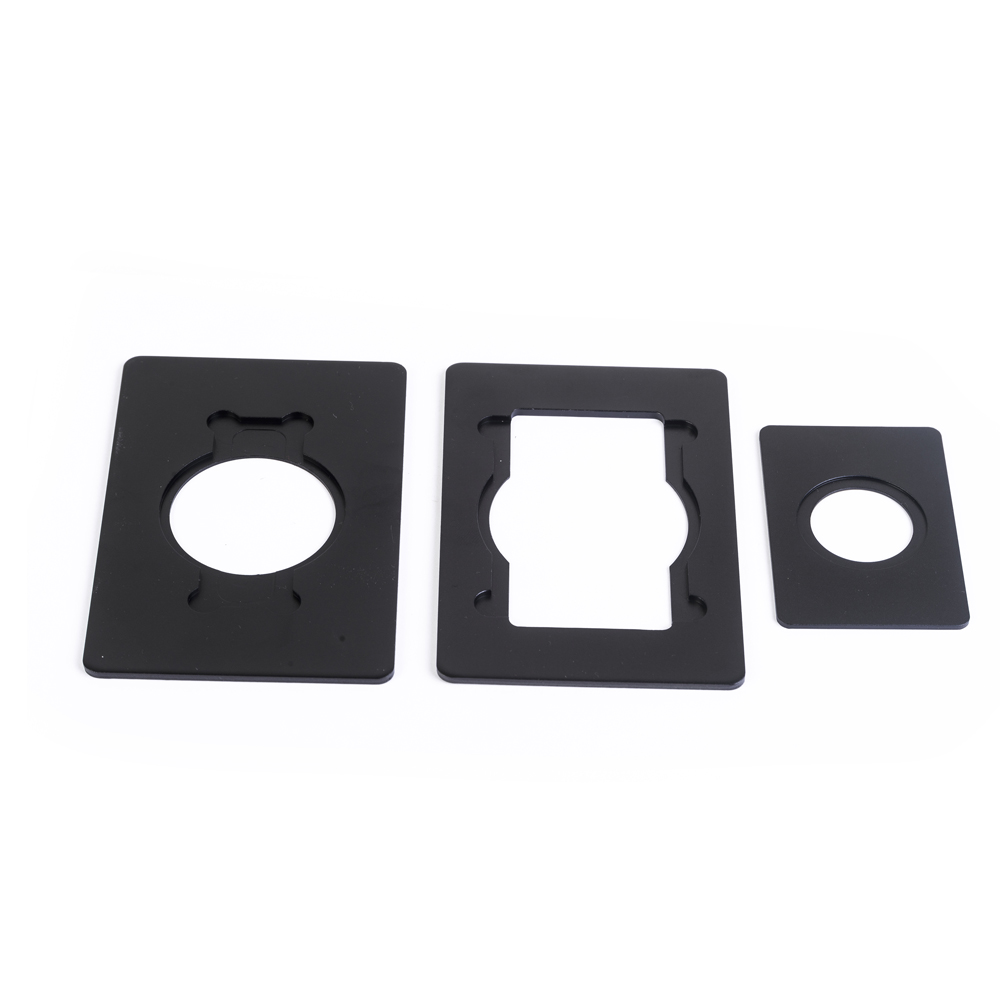

Предметный столик предназначен для размещения крупных образцов и лабораторной посуды и имеет увеличенный размер 170х240 мм. Столик расположен над револьверным устройством и обеспечивает перемещение образца по осям X и Y в пределах 80-120 мм. Для исследований в чашках Петри и планшетах Терасаки с предметным столиком могут быть использованы дополнительные рамки, соответствующие форме используемой посуды. При необходимости работы с посудой больших размеров для столика предусмотрена дополнительная вставка, увеличивающая размер столика.
