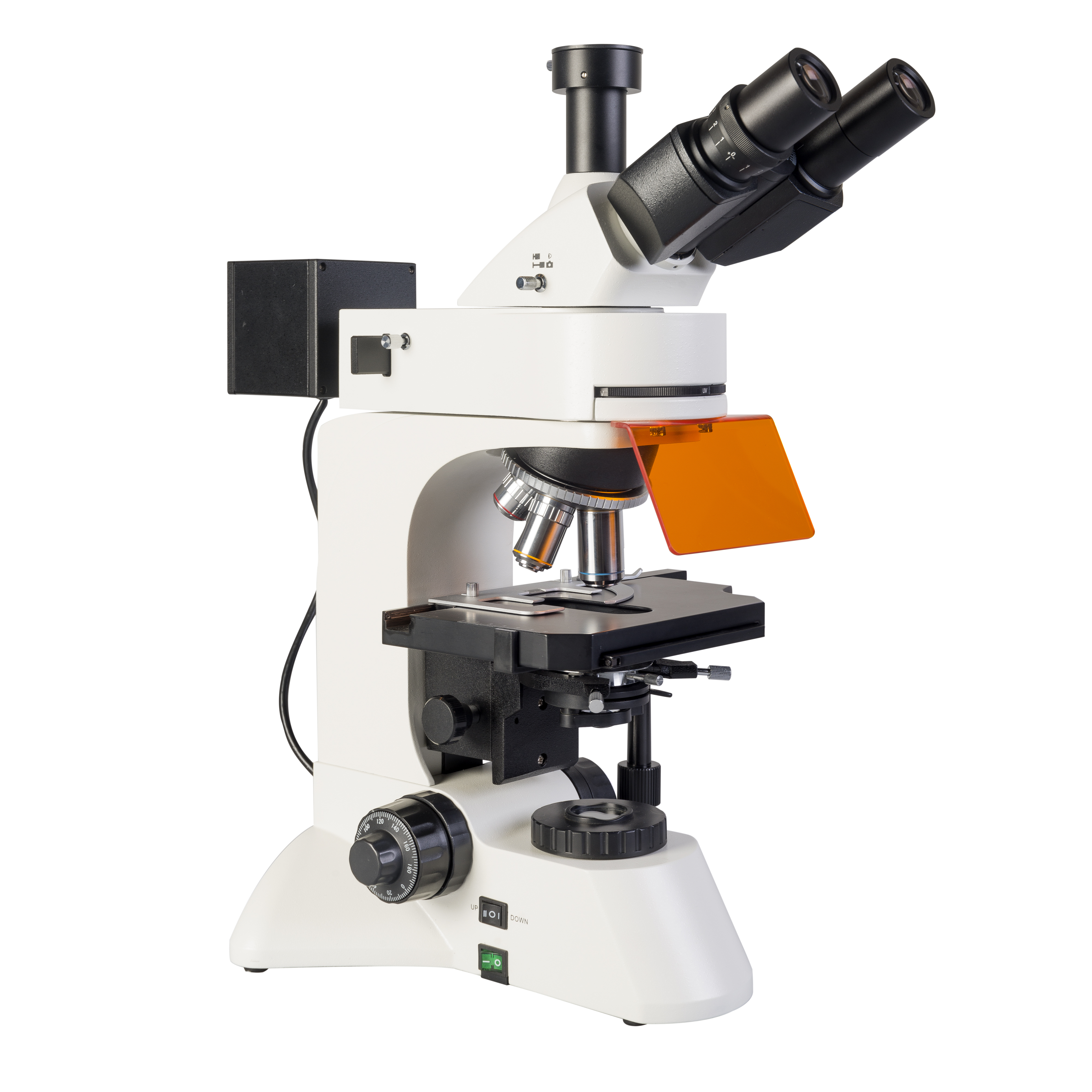

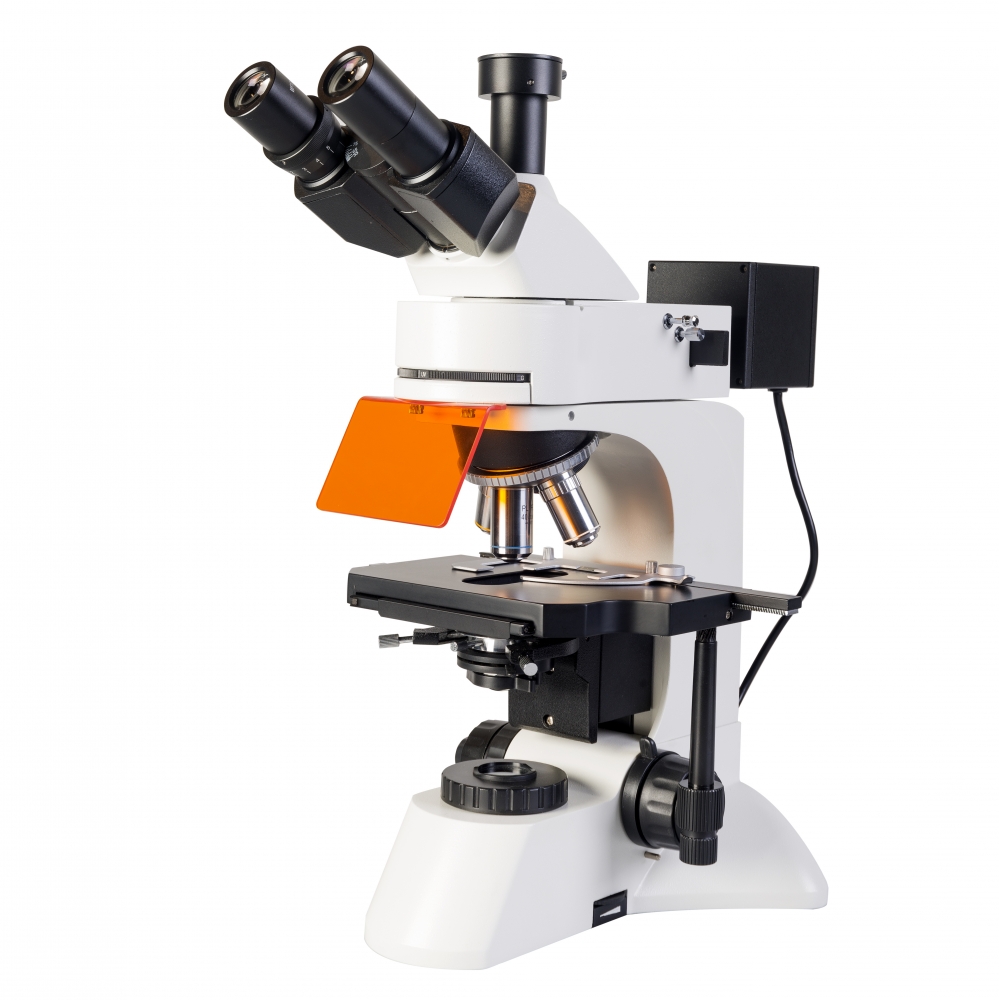

Микроскоп Микромед 3 ЛЮМ LED

Микроскоп применяется для исследований в свете видимой люминесценции и в обычном свете. Микроскоп используется в клинической лабораторной диагностике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в ветеринарных, санитарно-эпидемиологических службах. Также микроскоп используется в фармацевтической промышленности, криминалистике и в высших учебных заведениях.

Оптическая схема микроскопа рассчитана на бесконечность и включает оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветителя, модуль отраженного света с блоками люминесцентных фильтров и фонарь осветителя с поворотным блоком UV, V, В и G светодиодов.

В комплект микроскопа входят объективы с исправленной кривизной поля и хроматическими аберрациями предназначенные для работы с люминесценцией и с обычным светом Plan 4х/0.10, Plan 10х/0.25, Plan 40x/0.65 и Plan 100x/1.25 oil. Все объективы корректированы на бесконечность и покровные стекла 0,17 мм. Объективы стандартизованы по DIN и имеют парфокальную высоту 45 мм.

В комплекте микроскопа окуляры широкого поля с вынесенным выходным зрачком WF 10х/22. По дополнительному заказу микроскоп может быть укомплектован объективами Plan 20x/0.40, Plan 60x/0.85 и флюоритовыми объективами Plan Fluor. Объективы микроскопа установлены на револьверном устройстве с 5 гнездами для объективов.

Тринокулярная визуальная насадка оснащена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Визуальная насадка имеет конструкцию с переключателем светового потока с окуляров на канал визуализации. Камера устанавливается в адаптер тубуса С-mount. Оптический адаптер необходимого увеличения поставляется по дополнительному заказу. Межзрачковое расстояние может быть настроено в пределах от 55 до 75 мм. Компенсация аметропии в пределах ±5 дптр осуществляется кольцом на левом окулярном тубусе.

Осветитель проходящего света Кёлера позволяет максимально реализовывать разрешающую способность объективов и достигать высокого контраста наблюдаемых изображений. Осветитель состоит из коллектора с полевой диафрагмой, конденсора Аббе с апертурной диафрагмой и светодиода 3Вт с регулируемой яркостью. Блок питания осветителя встроен в основание микроскопа.

Осветитель отраженного света микроскопа используется для исследований как в обычном свете, так и в свете видимой люминесценции в 4 спектральных областях при прямом освещении предмета через объектив. Осветитель состоит из фонаря с 4 светодиодами с ультрафиолетовым, фиолетовым, голубым и зеленым спектрами излучения. Светодиоды установлены на поворотной турели, позволяющей устанавливать светодиод, необходимый для выбранного спектрального диапазона исследования. В состав осветителя входит коллектор с регулируемой полевой диафрагмой.

Четыре диапазона люминесценции – ультрафиолетовый UV, фиолетовый V, голубой B и зеленый G – выделяются из спектров соответствующих светодиодов люминесцентными блоками, состоящими из дихроичного зеркала и фильтров возбуждения и запирания. Эти оптические элементы с рассчитаны на конкретный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

UV область расположена в диапазоне 330-400 нм, максимум эмиссии на 425 нм.
V область расположена в диапазоне 395-415 нм, максимум эмиссии на 455 нм.
B область расположена в диапазоне 420-490 нм, максимум эмиссии на 520 нм.
G область расположена в диапазоне 500-550 нм, максимум эмиссии на 590 нм.

Четыре спектральные области позволяют исследовать препараты, окрашенные всеми существующими типами флюорохромов и наблюдать неокрашенные объекты, обладающие свойствами самостоятельной люминесценции. Установка необходимого диапазона или обычного света осуществляется поворотным диском с 5 положениями, положение «0» предназначено для исследований в обычном отраженном свете.

Четыре диапазона люминесценции позволяют применять микроскоп в большинстве направлений биологии, бактериологии и микробиологии. С его помощью могут быть обнаружены возбудители различных заболеваний, может проводиться диагностика раковых заболеваний, определение белка в тканях и многое другое.

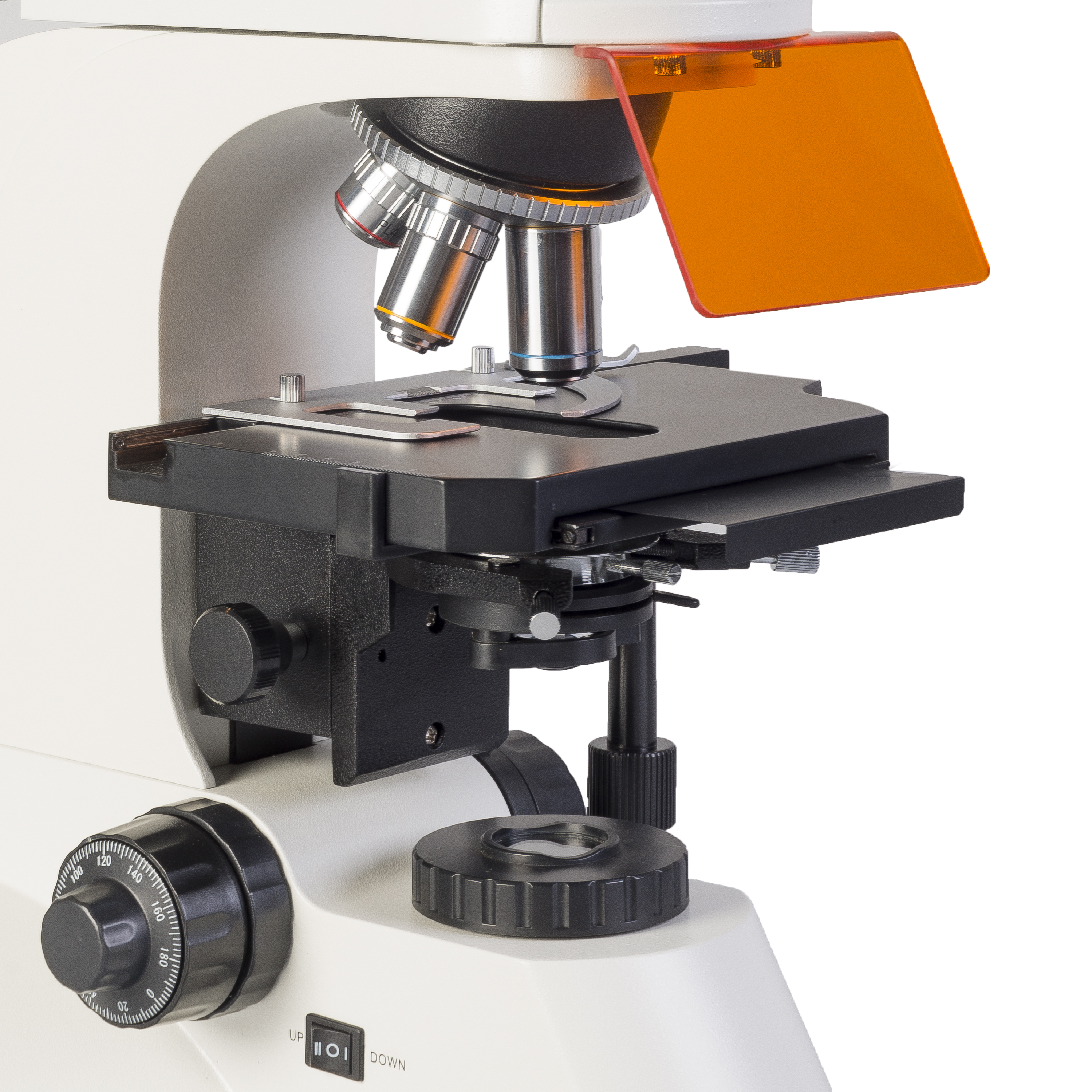

Фокусировка микроскопа осуществляется перемещением по высоте предметного столика. Механизм приводится в движение коаксиальными рукоятками грубой и тонкой фокусировки, снабжен регулятором усилия хода и ограничителем перемещения. Величина хода грубой фокусирвки составляет 30 мм. Цена деления тонкой фокусировки – 2 мкм. В микроскопе применен зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.

Предметный столик микроскопа – двухкоординатный, размером 210х140 мм со съемным препаратодержателем и вставной черной светозащитной пластиной. Перемещение объекта с помощью коаксиальных рукояток по X-Y в диапазоне 75-50 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм. Для повышения точности шкалы снабжены нониусами.
