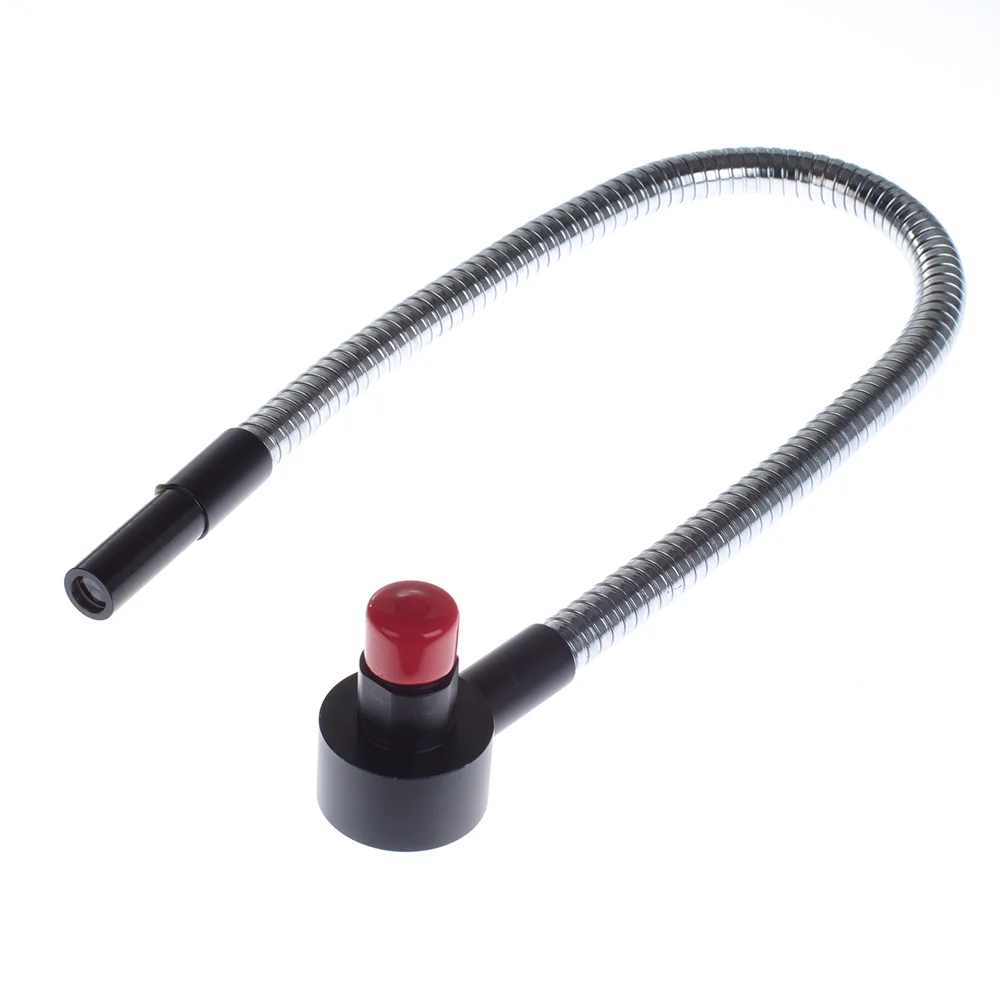

Гибкий металлический световод для волоконного осветителя (одинарный)

Оптоволоконный осветитель применяется с различными микроскопами и позволяет расширить возможности при исследованиях в отраженном свете. Световод формируют направленный свет и делает осветитель эффективным при исследовании сложных трехмерных объектов, требующих подсветки труднодоступных участков. Осветитель применяется при наблюдении образцов минералов, плохо пропускающих свет кристаллов, деталей прецизионных механизмов и плат электронных приборов. Может применяться совместно с кольцевым осветителем и как независимый осветитель. Осветитель совместим с любыми стереомикроскопами и микроскопами плоского поля.

Гибкость освещения обеспечивается конструкцией металлического рукава оптоволоконного жгута и его длиной 500 мм. Благодаря этому световой выход может быть расположен в любом месте для обеспечения необходимого угла и расстояния до объекта. Значительная длина световода позволяет рационально разместить осветительный блок в рабочем пространстве. Регулировка положения осветителя предельно проста – нужно изогнуть рукав оптоволоконного жгута и придать ему нужную конфигурацию с тем, чтобы свет был направлен точно на необходимый участок объекта. Жесткость рукава обеспечивает стабильность установленного положения.
Для того, чтобы начать работу с осветителем, нужно установить муфту оптического коннектора осветителя во фланец осветительного блока, и можно приступать к работе.

Осветительный блок HL-150 - неотъемлемая часть оптоволоконной системы освещения Микромед. Блок является источником управляемого света для оптоволоконных осветителей.
К блоку подключаются оптоволоконные осветители Микромед – кольцевой, а также одинарный и двойной осветители направленного света. В качестве источника в осветительном блоке HL-150 применяется галогенная лампа с дихроичным отражателем и ИК фильтром. Галогенная лампа питается стабилизированным напряжением 24В и имеет регулировку яркости. Для охлаждения лампы и схемы питания используется производительный вентилятор с управлением от схемы регулировки яркости.

Высокое качество освещения достигается благодаря особенностям конструкции передающего свет оптоволоконного жгута и светотехническим характеристикам осветительного блока. Оптоволоконный жгут осветителя создает однородное пятно света высокой интенсивности – на расстоянии 100 мм до 75% создаваемой освещенности сосредоточено в круге диаметром 80 мм с освещенностью 4050 люкс. Осветитель, подключенный к осветительному блоку HL-150, изучает свет с цветовой температурой 3400⁰К, индекс цветопередачи (CRI) = 94. Оптоволоконные жгуты имеют низкую теплопроводность, что в сочетании с эффективным охлаждающим вентилятором осветительного блока и встроенным в лампу ИК фильтром не создает нагрева исследуемого образца.
