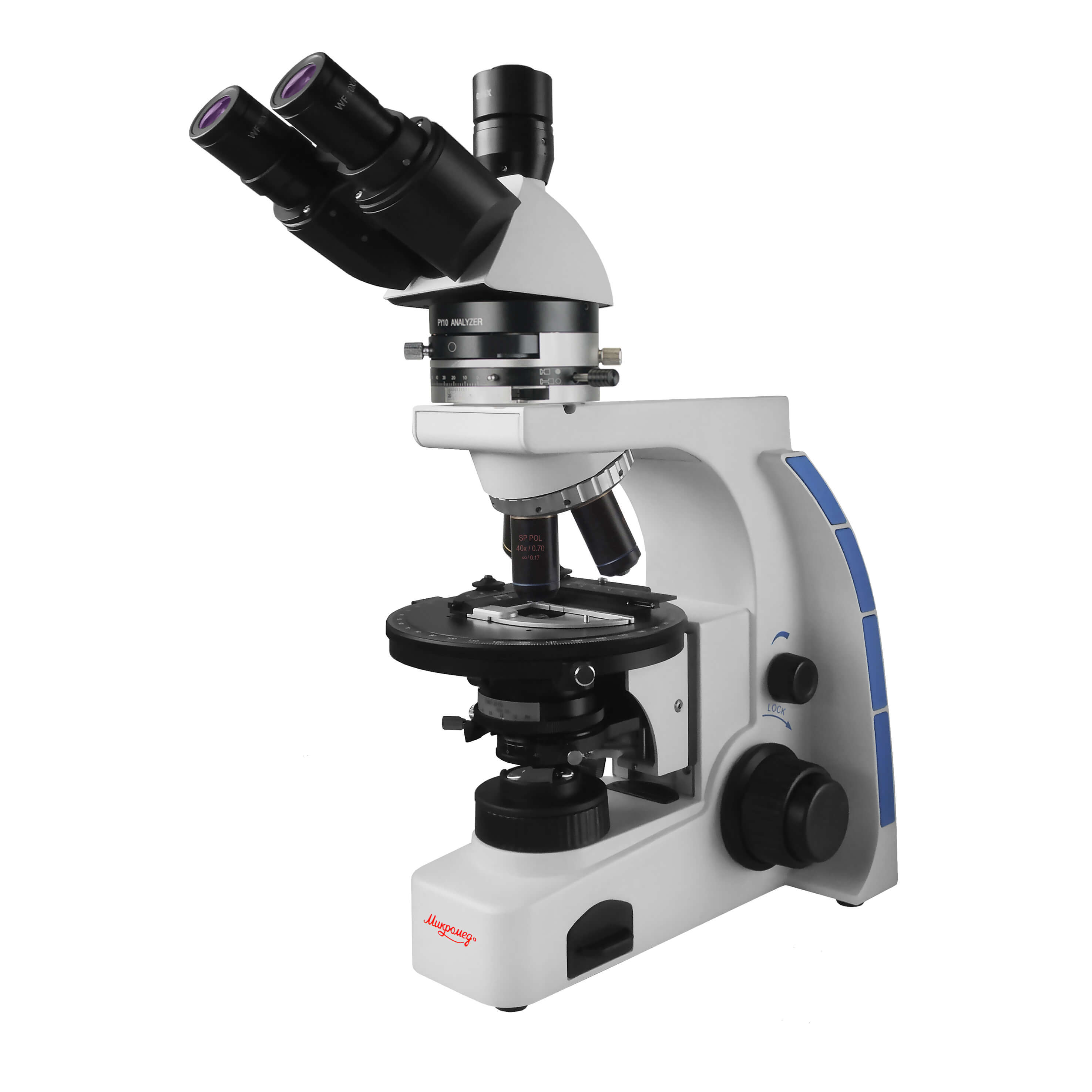

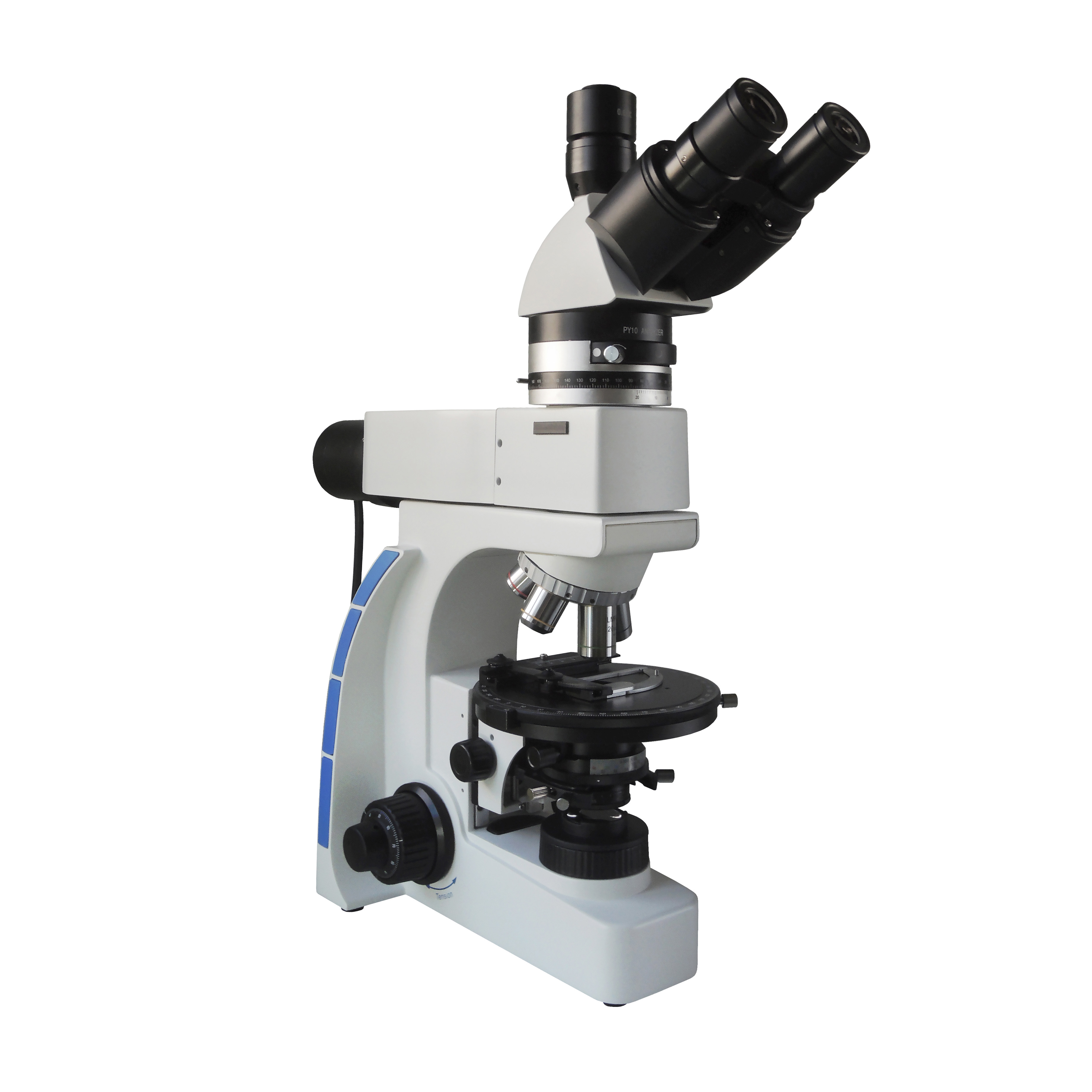

Микроскоп биологический Микромед 3 (вариант ПОЛ LED) тринокулярный

Области применения микроскопа – исследования в поляризованном и обыкновенном свете. Микроскоп применяется для исследований оптических свойств биологических объектов, обладающих свойствами двойного лучепреломления: в молекулярной и клеточной биологии, при исследованиях мышечных тканей, нейронов, зубных костных тканей, для диагностики артрита. В геологии микроскоп позволяет проводить анализ кристаллов, в пищевой промышленности определять свойства молочных продуктов, на производстве микроскоп используется для контроля качества полупроводниковых материалов и исследования остаточных напряжений полимерных материалов.

Оптическая схема «бесконечность» позволяет вводить в ход лучей микроскопа дополнительные оптические устройства, такие как поляризатор, линза Бертрана и оптические компенсаторы, устанавливаемые в промежуточный тубус.

Модульная конструкция позволяет модернизировать базовую модель для проведения исследований по методам светлого и темного поля, как в сухих, так и в иммерсионных системах, использовать дополнительные визуальные насадки, револьверные устройства, конденсоры, осветительные модули.

Специальные объективы для работы с поляризованным и обычным светом создают изображения высокого качества с минимальными искажениями и высокой резкостью. Антирефлексное покрытие на оптических поверхностях обеспечивает высокий контраст и малый уровень рассеивания света. Антигрибковое покрытие оптики позволяет без ограничений применять микроскоп в биологических лабораториях.

В комплекте микроскопа 4 объектива SP POL из стекол, свободных от двойного лучепреломления – 4x/0.13, 10x/0.30, 40x/0.70 и 100х/1.25 оil. Дополнительно микроскоп может быть укомплектован объективами SP POL 20х/0.45, 60х/0.80 и биологическими объективами PLAN 4x/0.13, 10x/0.25, 20x/0.45, 40x/0.65, 60x/0.80 и 100х/1.25 оil. Все объективы скорректированы на бесконечность и рассчитаны на покровные стекла толщиной 0,17 мм.

Револьверное устройство на пять объективов имеет центрируемые гнезда, благодаря этому каждый объектив может быть индивидуально отцентрирован и установлен точно на одну ось с центром вращения предметного столика и оптической осью осветителя.

Визуальная насадка тринокулярного типа с оптическими компонентами из стекол без двойного лучепреломления предназначена для работы с поляризованным и обычным светом. Угол наклона окулярных тубусов составляет 30°, что способствует комфортной работе без чрезмерной нагрузки на шейный отдел исследователя. Регулировка межзрачкового расстояния производится разворотом окулярных тубусов в пределах 52-75 мм. Для компенсации аметропии в диапазоне ±5 дптр предназначен механизм диоптрийной настройки на левом тубусе.

Осветительная система Кёлера, примененная в микроскопе, позволяет полностью реализовывать разрешающую способность объективов и максимально использовать яркость источника света. Осветитель микроскопа включает в себя коллектор с полевой диафрагмой и конденсор. Конденсор снабжен апертурной диафрагмой и допускает подвижку по оптической оси на 18 мм. Для работы с объективами малых увеличений, фронтальная линза конденсора выводится из хода лучей, для этого она установлена на поворотном кронштейне. В качестве источника света в микроскопе использован светодиод 5Вт высокой яркости «теплого белого» спектра 4500-5000⁰К.

Светодиодный источник света, в отличие от галогенной лампы даже на максимальной мощности выделяет очень мало тепла, что не вносит ограничений при исследовании чувствительных к нагреву живых организмов. Также светодиод, в отличие от лампы накаливания, не подвержен изменению цветовой температуры при регулировке яркости, что положительно влияет на настройку баланса белого при использовании окулярной камеры.

Работа в поляризованном свете обеспечивается встроенным в конденсор вращающимся на 360⁰ поляризатором. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе с обычным светом выводится из хода лучей. Благодаря этому исследования можно поводить не только простым методом при скрещенном и параллельном поляризаторе и анализаторе, но и вращать собственно плоскость поляризации.

Промежуточный тубус микроскопа предназначен для введения в ход лучей микроскопа дополнительных оптических устройств – компенсаторов, светофильтров, линз и поляризационных фильтров. В промежуточный тубус встроена линза Бертрана с механизмом фокусировки. Использование линзы позволяет наблюдать интерференционные фигуры исследуемых объектов в задней фокальной плоскости объектива, что необходимо при коноскопических исследованиях для изучения оптических свойств кристаллов.

Оптические компенсаторы применяются при исследовании объектов, имеющих слабое двойное лучепреломление. За счет фазового сдвига, вносимого компенсатором, увеличивается контраст наблюдаемого изображения. В комплект микроскопа входят компенсаторы 1/4λ (137nm), λ (530 nm) и кварцевый клин 4λ. Для установки компенсаторов и цветных светофильтров в промежуточном тубусе имеется специальный слот.

Предметный столик микроскопа – круглый, вращающийся на 360⁰, со съемным препаратоводителем высокой точности. Перемещение объекта по направлениям X-Y в диапазоне 48-27 мм контролируется по шкалам с нониусами. Столик установлен на шарикоподшипниках, чем обеспечивается отсутствие люфтов и плавное вращение с высокой точностью повторяемости устанавливаемых углов. К столику прилагаются пружинные зажимы для биологических образцов на предметных стеклах. По дополнительному заказу микроскоп может быть укомплектован механическим двухкоординатным столиком 185x177 мм без выступающей рейки Х.

Фокусировка микроскопа производится перемещением предметного столика по высоте с помощью демпфированного зубчато-реечного механизма с коаксиальной системой грубой и тонкой фокусировки. За один оборот рукояток тонкой фокусировки предметный столик перемещается на 0,1 мм. Левая рукоятка тонкой фокусировки снабжена шкалой с ценой деления 0,001 мм. Механизм имеет регулируемый ограничитель перемещения столика. Ход грубой фокусировки составляет 20 мм. Конструкция механизма гарантирует плавное движение предметного столика без люфтов и высокую точность фокусировки.

Полностью металлическая конструкция микроскопа обеспечивает надежность механизмов и оптики, стабильность и точность настроек. Основание и штатив микроскопа выполнены из алюминиевого сплава методом литья под давлением и имеют покрытие с антистатическими и антигрибковыми свойствами.
