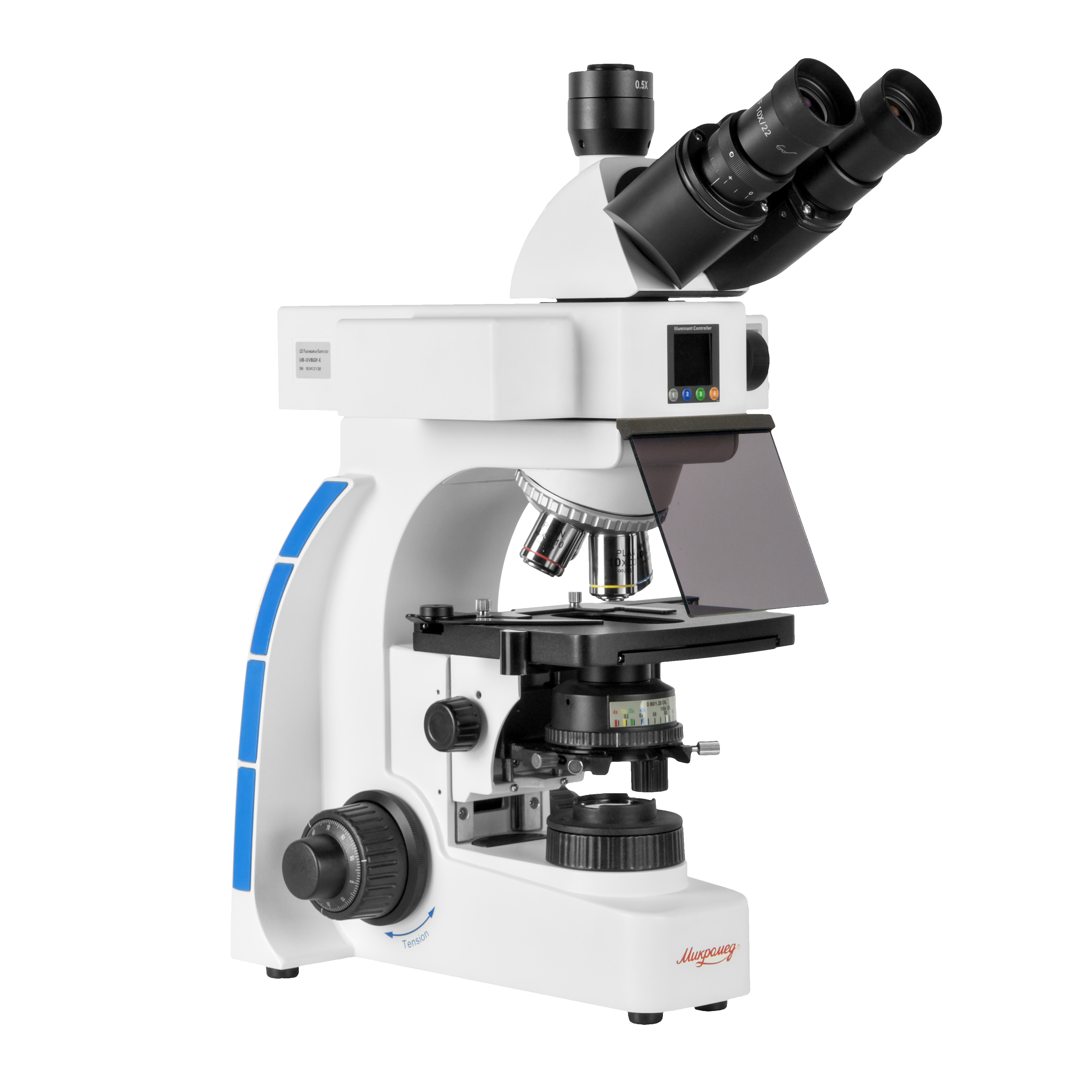

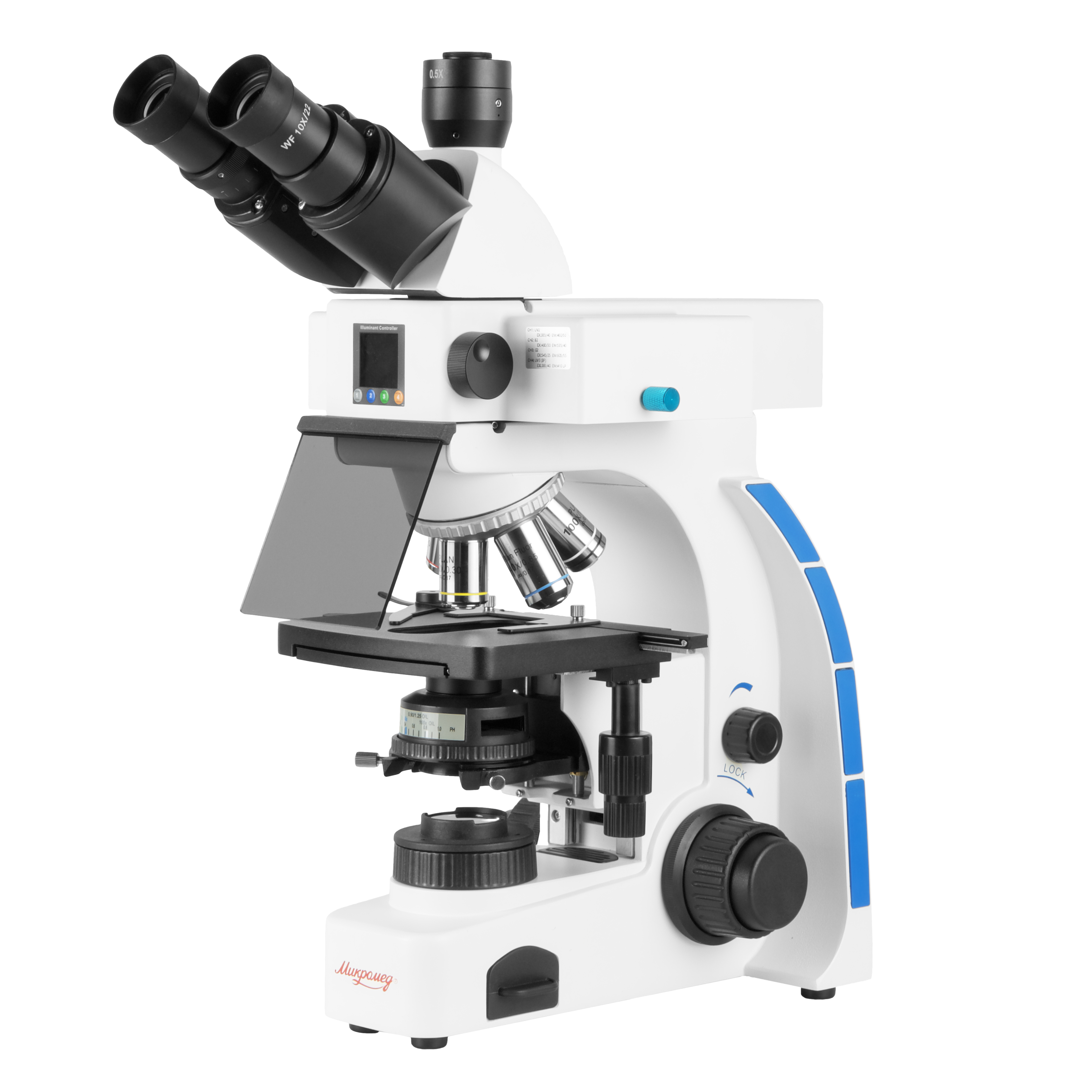

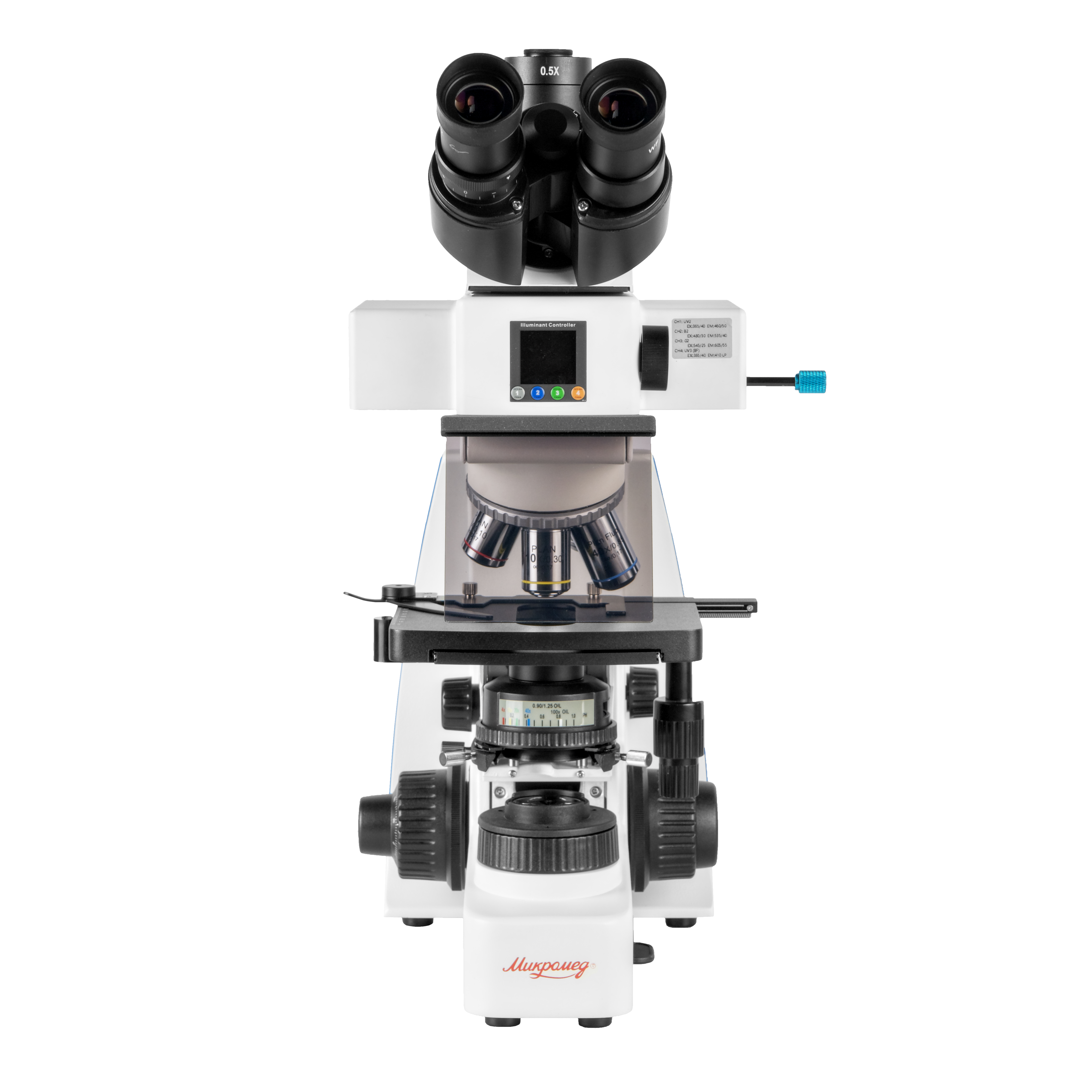

Микроскоп Микромед 3 (вариант ЛЮМ 4 Е LED) тринокулярный

Микроскоп применяется для исследования объектов в обыкновенном свете методом светлого поля и в свете видимой люминесценции, что делает его универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной практике для проведения экспресс - диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля. Модульная конструкция микроскопа позволяет применять дополнительные оптические принадлежности и проводить исследования методами темного поля, фазового контраста и с поляризованным светом.

Оптическая схема микроскопа скорректирована на бесконечность и включает тринокулярную визуальную насадку типа ICO Infinitive с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства. Также в оптическую систему входит светодиодный модуль осветителя отраженного света с электронным управлением люминесцентными фильтрами и индикацией интенсивности света возбуждения.

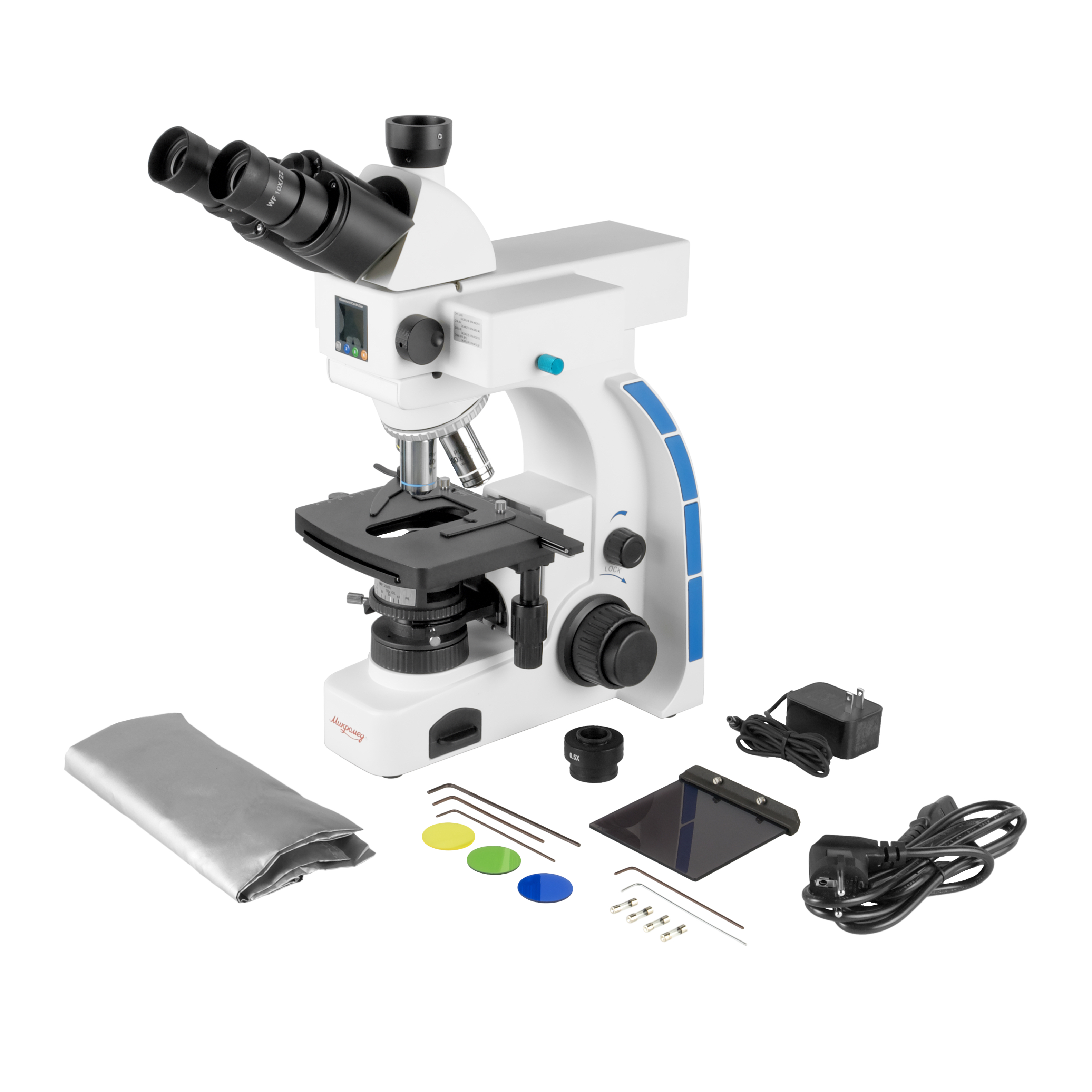

В комплекте микроскопа биологические объективы Plan 4х/0.10, Plan 10х/0.30, Plan 100x/1.25 oil и флюоритовый объектив Plan Fluor 40х/0.85 специально предназначенные для работы с видимой люминесценцией. Объективы скорректированы на бесконечность и покровное стекло толщиной 0.17 мм. В объективах исправлена кривизна поля и сферическая аберрация, поэтому объективы создают плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому дифракционному пределу.

Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов. Все оптические детали имеют многослойное антирефлексное покрытие поверхностей. Антигрибковое покрытие оптики позволяет без ограничений использовать микроскоп в биологических лабораториях.

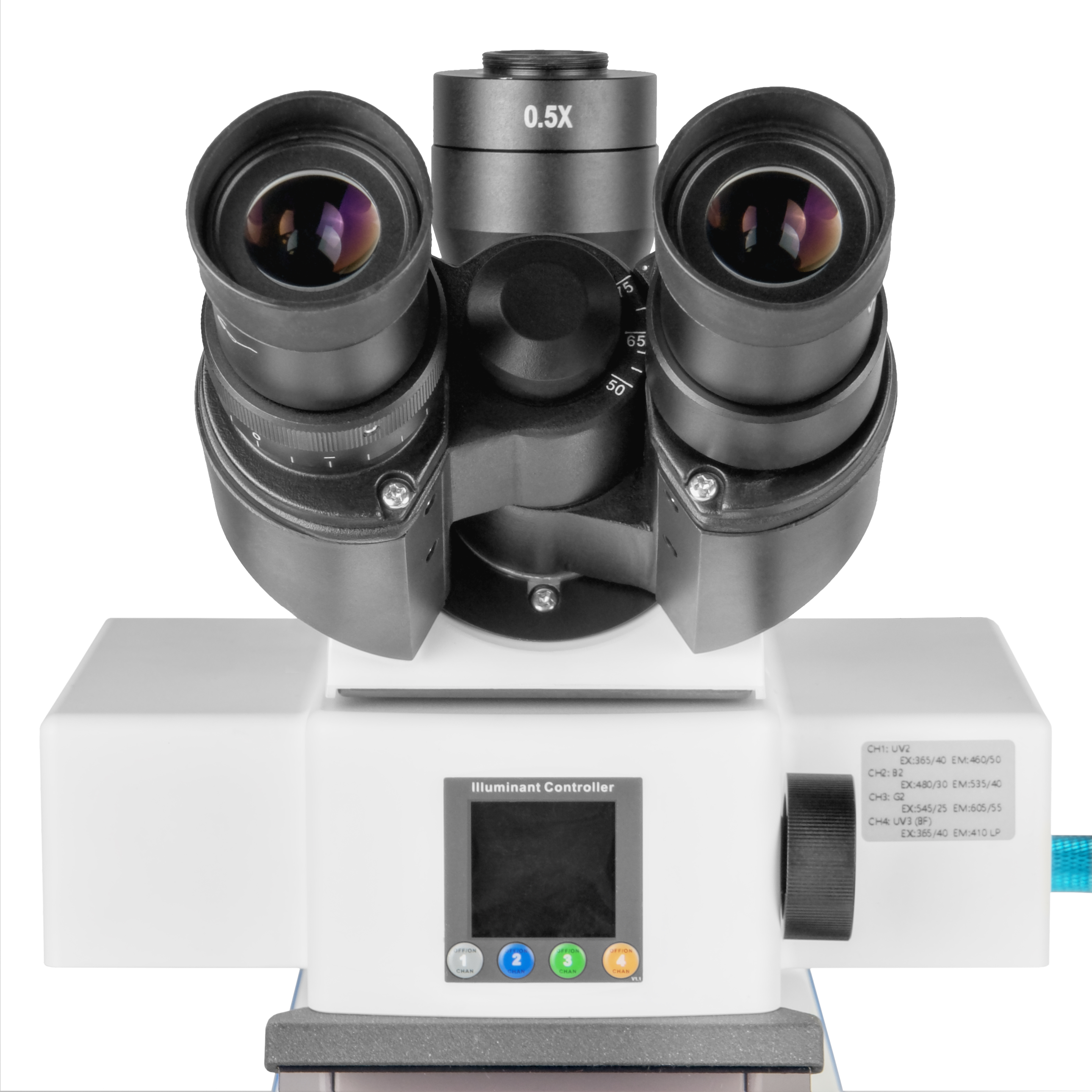

Тринокулярная визуальная насадка ICO Infinitive микроскопа предназначена для работы с микроскопами исследовательского класса, рассчитанными на бесконечность. Насадка снабжена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Благодаря конструкции Зидентопфа насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм разворотом окулярных тубусов без потери точной фокусировки.

Окулярная камера позволяет выводить данные на внешнее устройство, для установки камеры предназначен вертикальный выход канала визуализации тринокулярной насадки. Конструкция насадки с распределением света 20:80 позволяет проводить визуальное наблюдение через оптические окуляры, и одновременно использовать цифровой канал без переключения светового потока. В базовый вариант входит адаптер с увеличением 0.5х и резьбовым креплением C-mount. Увеличение адаптера позволяет использовать большинство цифровых окулярных камер с форматом сенсора 1/2.5"- 1/3".

Исследования в свете видимой люминесценции проводятся в отраженном свете в 4-х областях спектра с помощью схемы прямого освещения предмета через объектив. Модуль отраженного света имеет четыре люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

Люминесцентный модуль имеет четыре спектральных канала:

• CH1 соответствует ультрафиолетовому / фиолетовому диапазону UV2
• СН2 соответствует синему диапазону В2
• СН3 соответствует зеленому диапазону G2
• СН4 соответствует ультрафиолетовому диапазону UV3

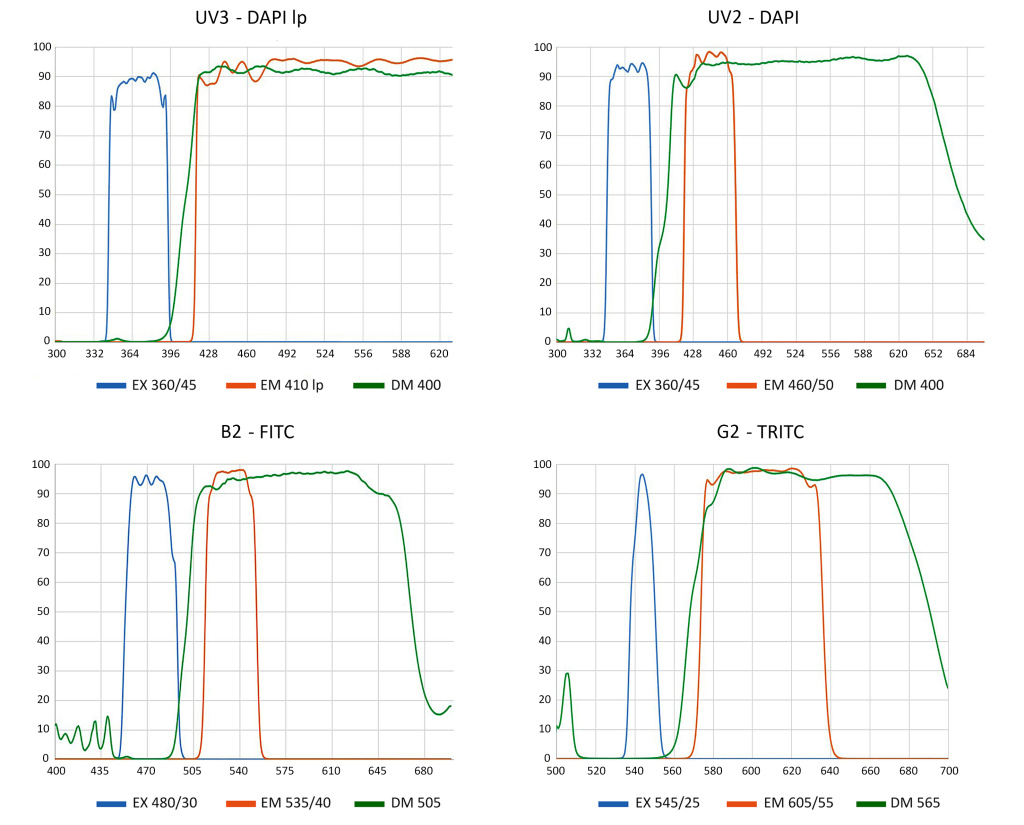

В науке и здравоохранении исследования осуществляются в любой из всех востребованных в биологии спектральных областей возбуждения люминесценции:

• UV2: Спектр возбуждения 360/45, эмиссия 460/50
• B2: Спектр возбуждения 480/30, эмиссия 535/40
• G2: Спектр возбуждения 545/25, эмиссия 605/55
• UV3: Спектр возбуждения 360/45, эмиссия 410LP

Четыре спектральные области позволяют исследовать препараты окрашенные всеми существующими флюорохромами типов FITC, TRITC и DAPI и исследовать большинство препаратов имеющих свойства автолюминесценции. Это позволяет использовать микроскоп практически во всех направлениях биологии, бактериологии и микробиологии. С его помощью может быть обнаружен туберкулез, бешенство, чума, инфаркт, может проводиться диагностика раковых заболеваний, определение белка в тканях, исследование биологических мембран и многое другое.

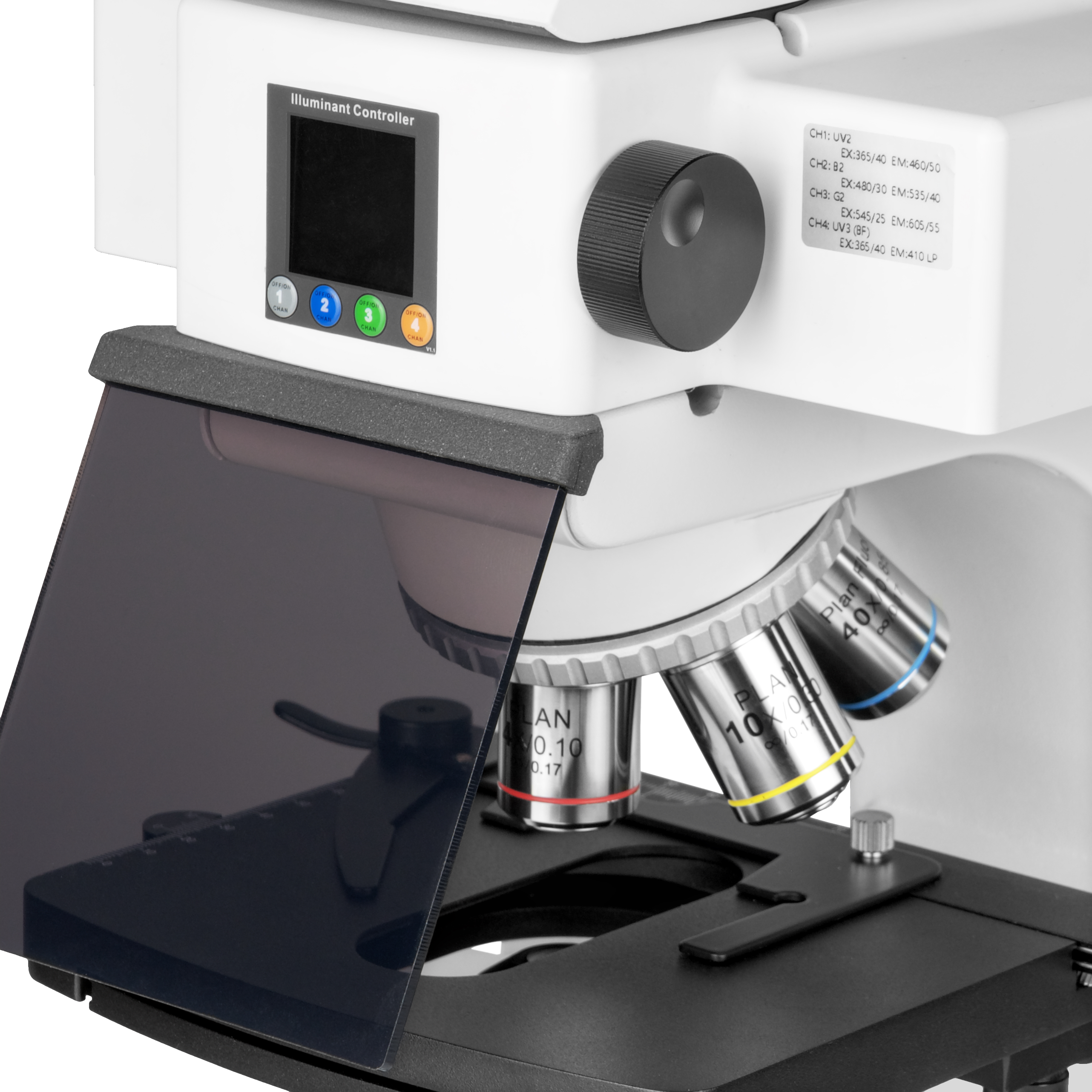

Электронное управление кареткой люминесцентных блоков с помощью электронного сервопривода позволяет устанавливать нужный спектральный диапазон нажатием кнопки. Управление интенсивностью излучения возбуждения осуществляется цифровым валкодером и имеет память установок. Выбранный спектральный диапазон и значения последних установок индицируется на 1.5 дюймовом LED дисплее в интуитивно понятном формате.

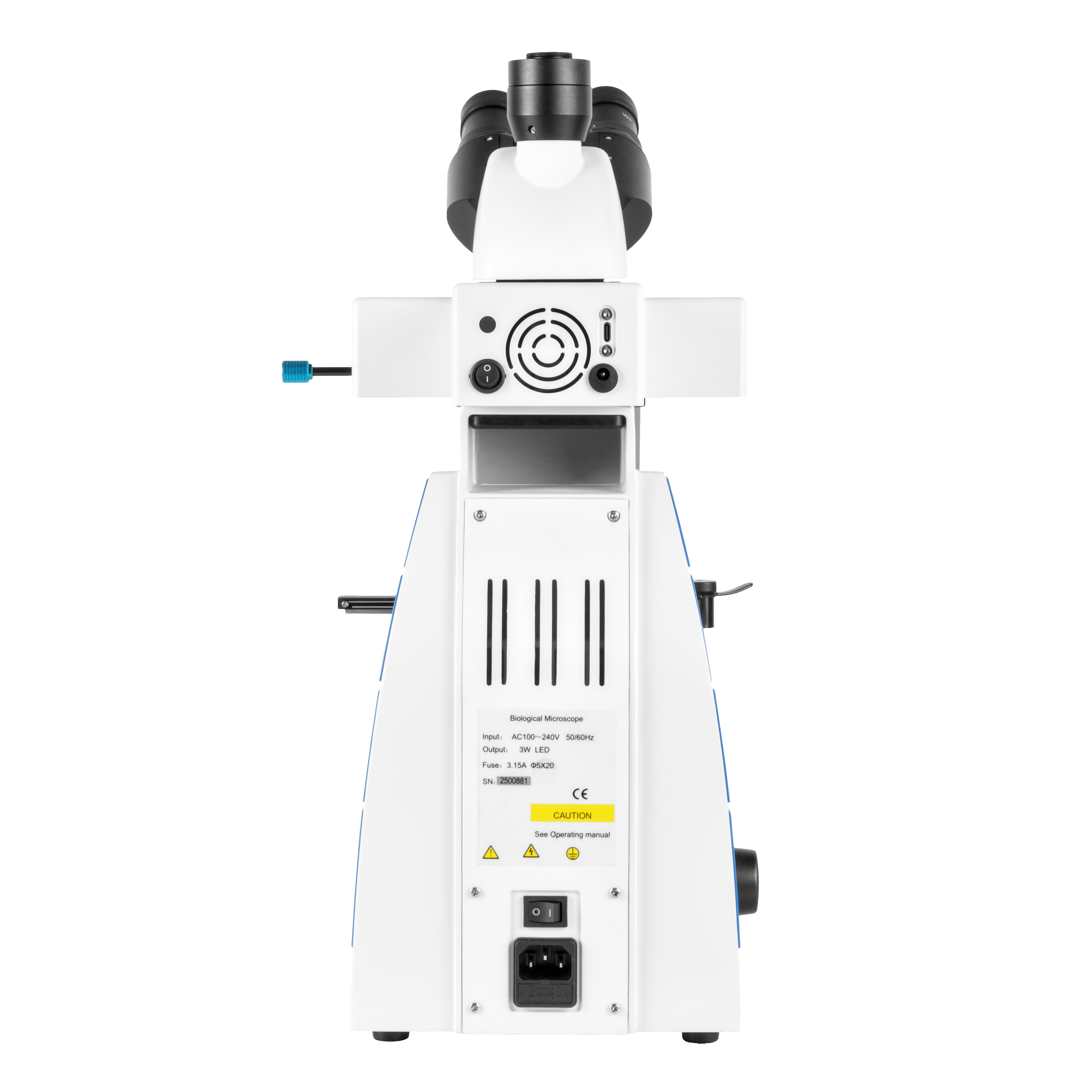

Композитный высокомощный светодиод осветителя отраженного света создает свет высокой интенсивности с широким спектром излучения, охватывающим все четыре диапазона. Срок службы светодиода более 30 000 часов. В отличие от широко распространенных ртутных ламп, светодиод не требует предварительного прогрева для выхода на режим и в процессе работы нагревается незначительно. Встроенная система охлаждения с вентилятором эффективно уменьшают дрейф люминесценции.

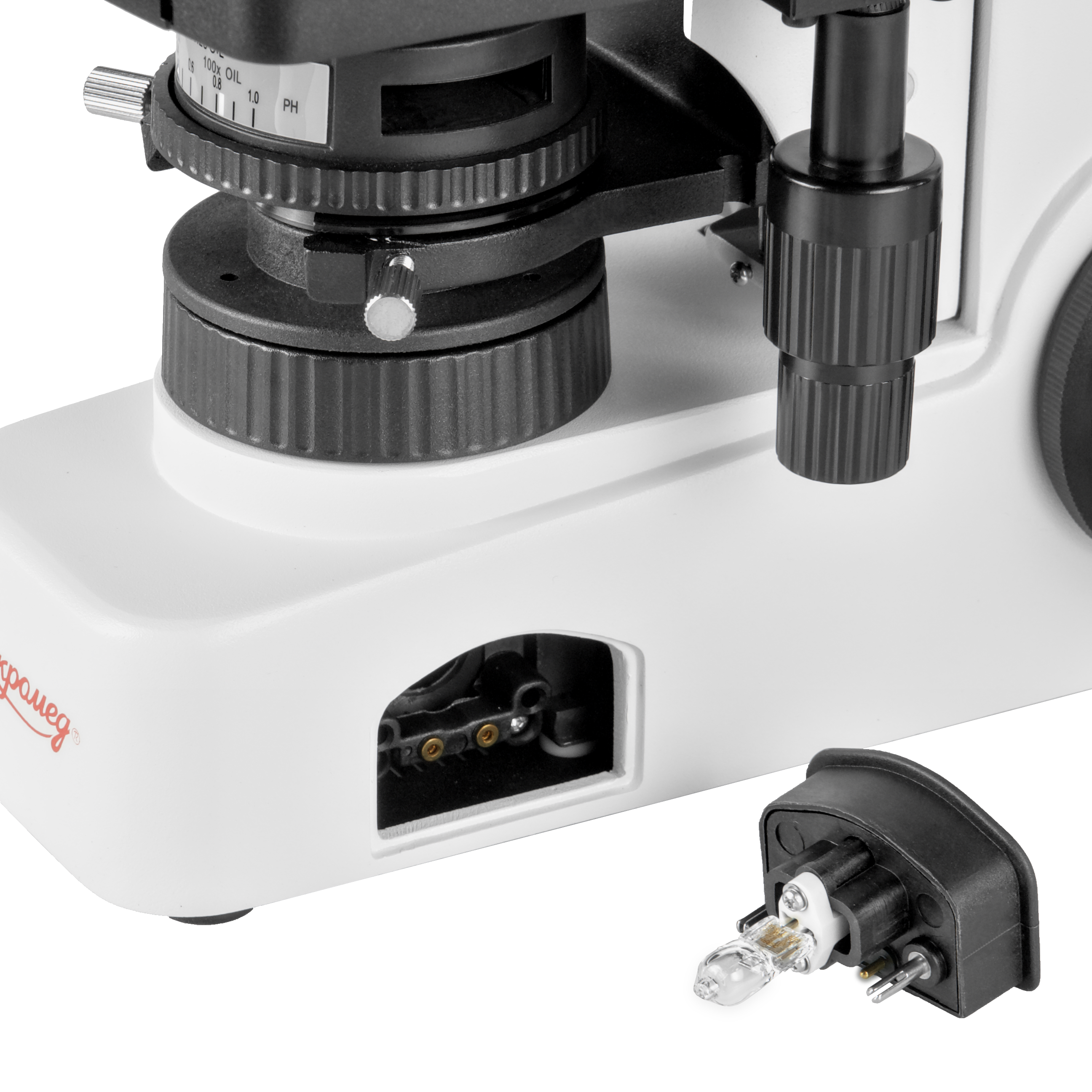

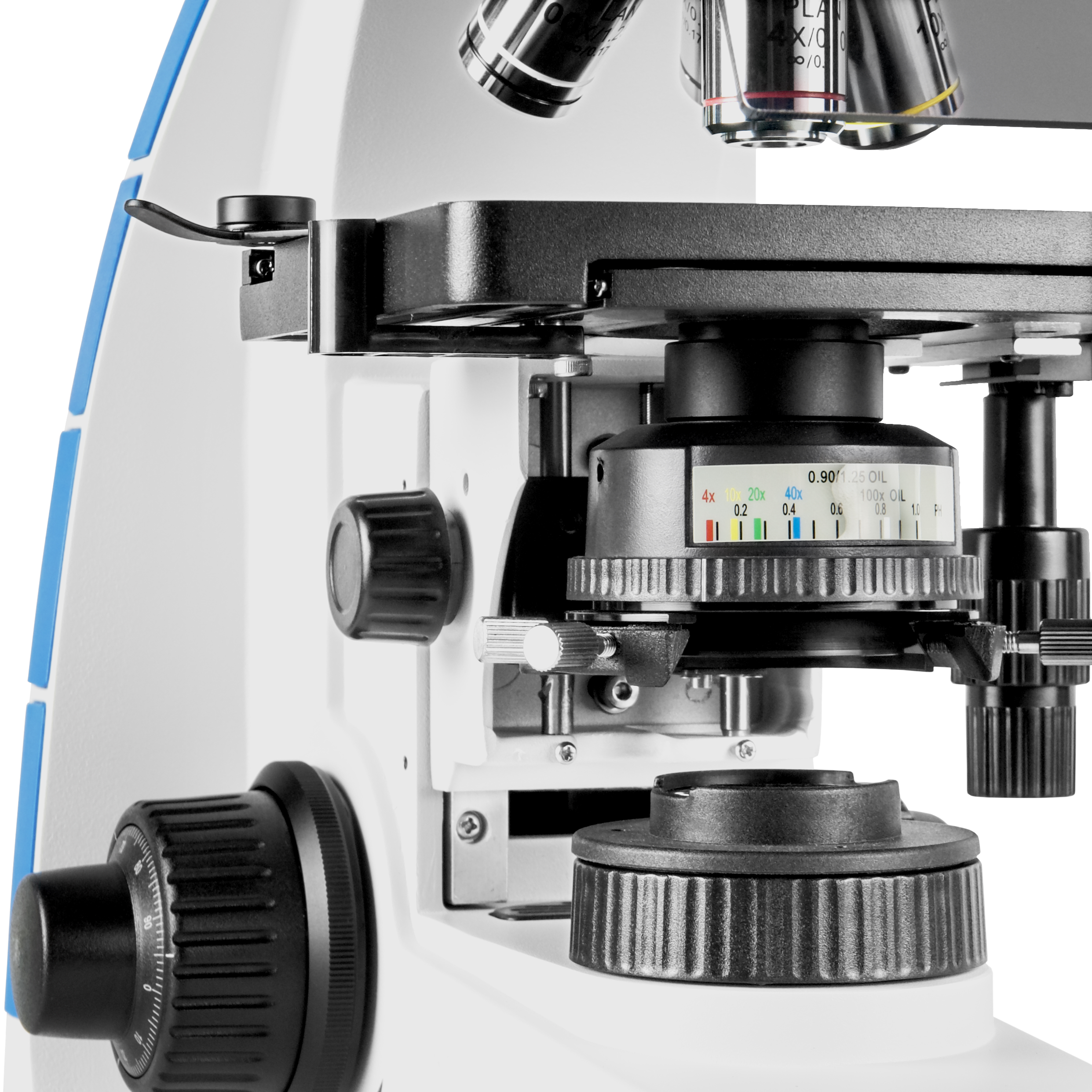

Осветительная система Кёлера, примененная в осветителе проходящего света, позволяет максимально использовать яркость источника света, достигать высокого контраста изображения и полностью использовать высокую разрешающую способность объективов. Осветитель микроскопа включает в себя коллектор с полевой диафрагмой и конденсор светлого поля с апертурной диафрагмой. В конденсоре имеется слот для дополнительных слайдеров для работы по методу темного поля и фазового контраста. В качестве источника проходящего света используется галогенная лампа 20Вт на напряжение 6В.

Фокусировка микроскопа осуществляется механизмом, расположенным в штативе микроскопа. Механизм приводится коаксиальными рукоятками грубой и тонкой фокусировки, оборудован регулятором усилия и блокировкой хода. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов. Диапазон перемещения предметного столика составляет 20 мм. Цена деления тонкой фокусировки 1 мкм.

Двухкоординатный предметный столик механического типа имеет двухслойную конструкцию и размер 156 х 138 мм. Столик обеспечивает перемещение объекта в направлениях X и Y с помощью коаксиальных рукояток в диапазоне 76 - 54 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм. Для повышения точности позиционирования шкалы снабжены нониусами.

Полностью металлическая конструкция микроскопа обеспечивает надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа изготовлены методом литья под давлением из алюминиевого сплава, на их поверхность нанесено покрытие с антистатическими и антигрибковыми свойствами.
