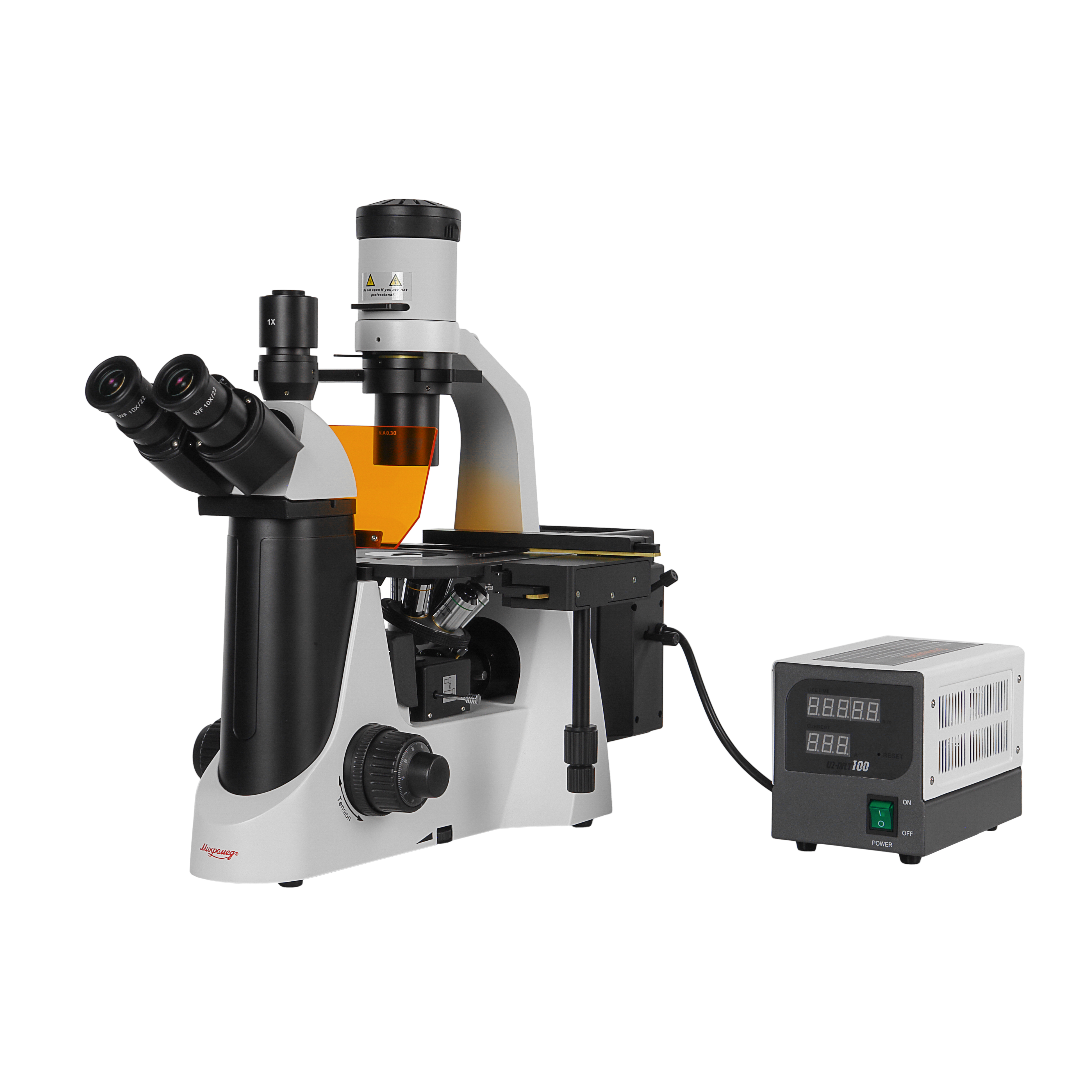

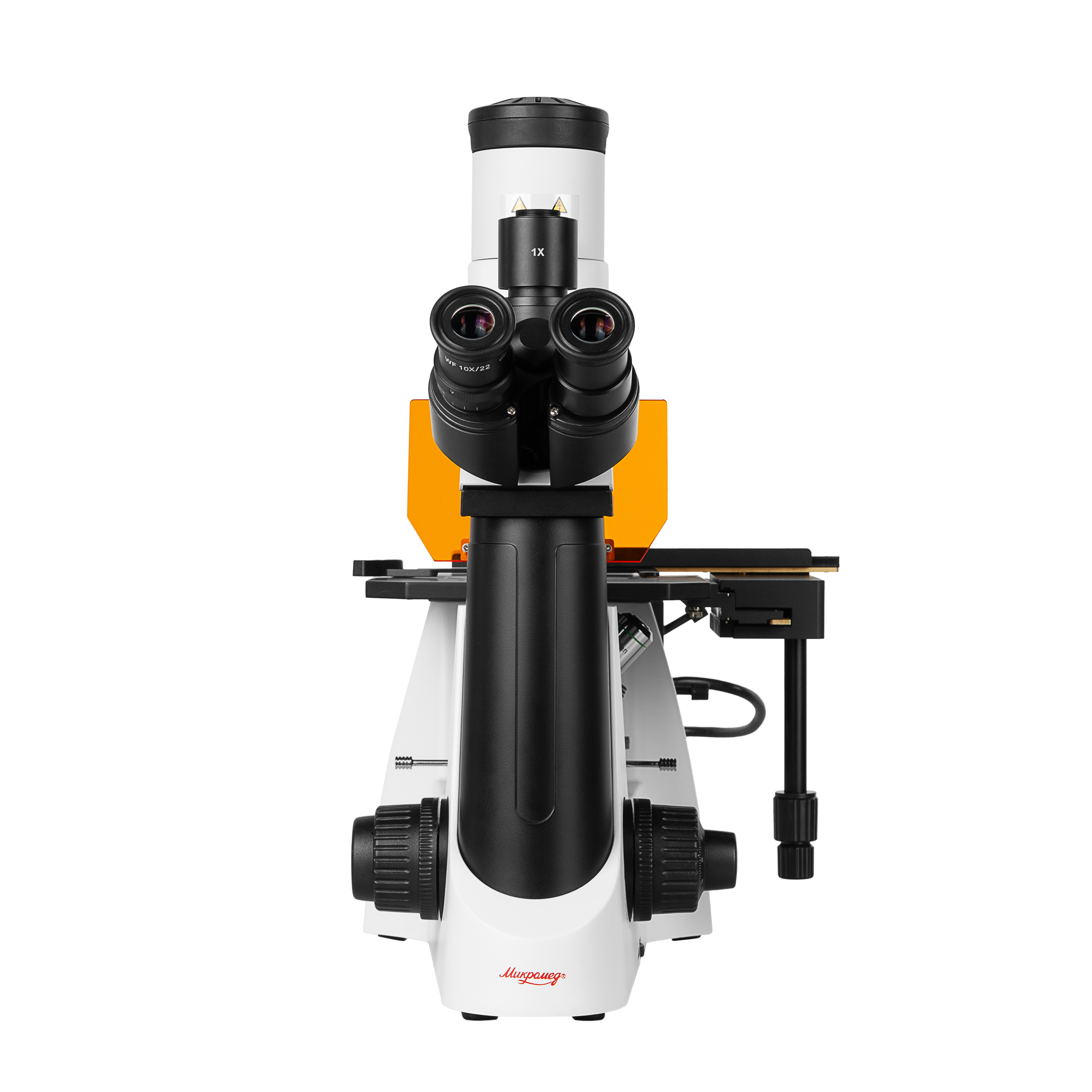

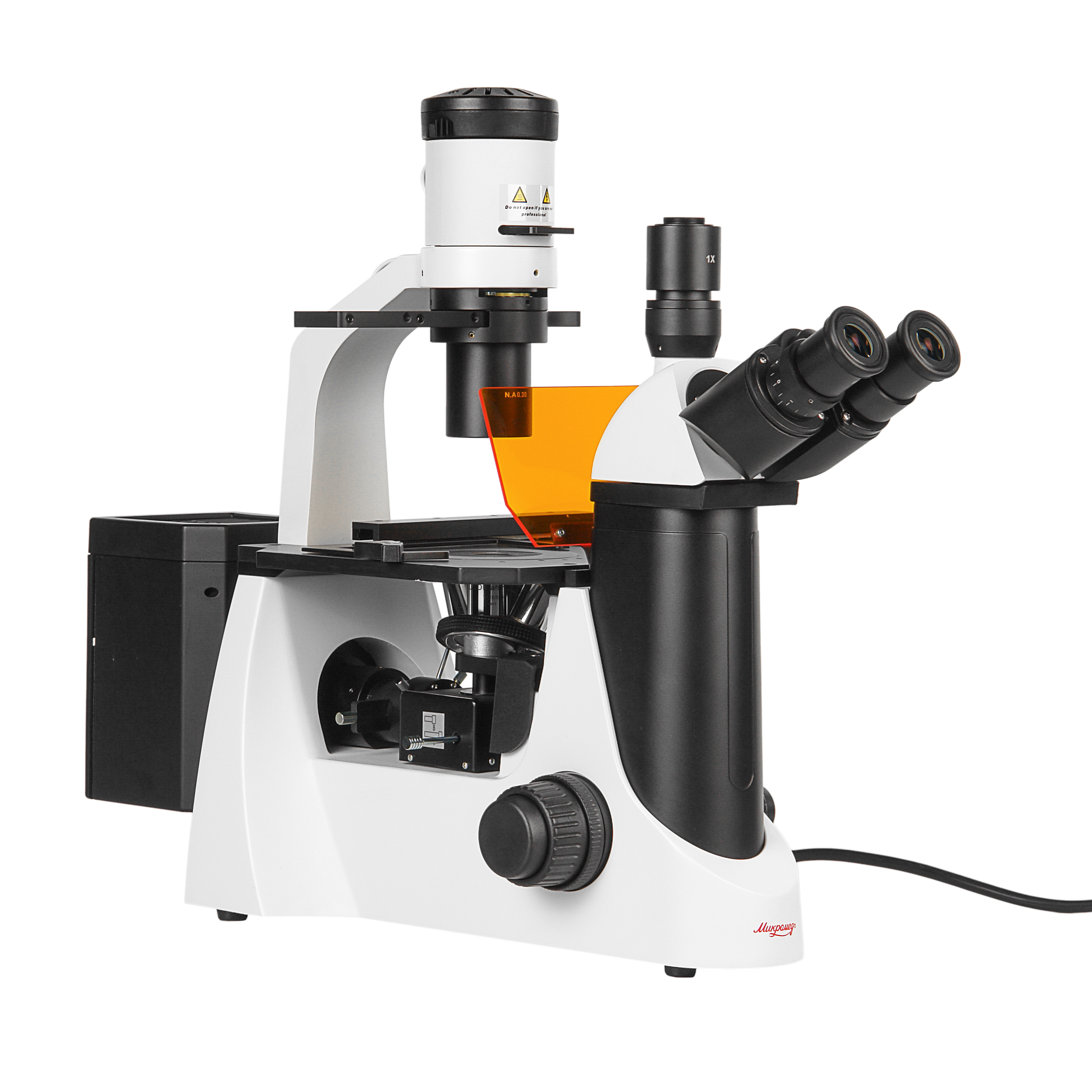

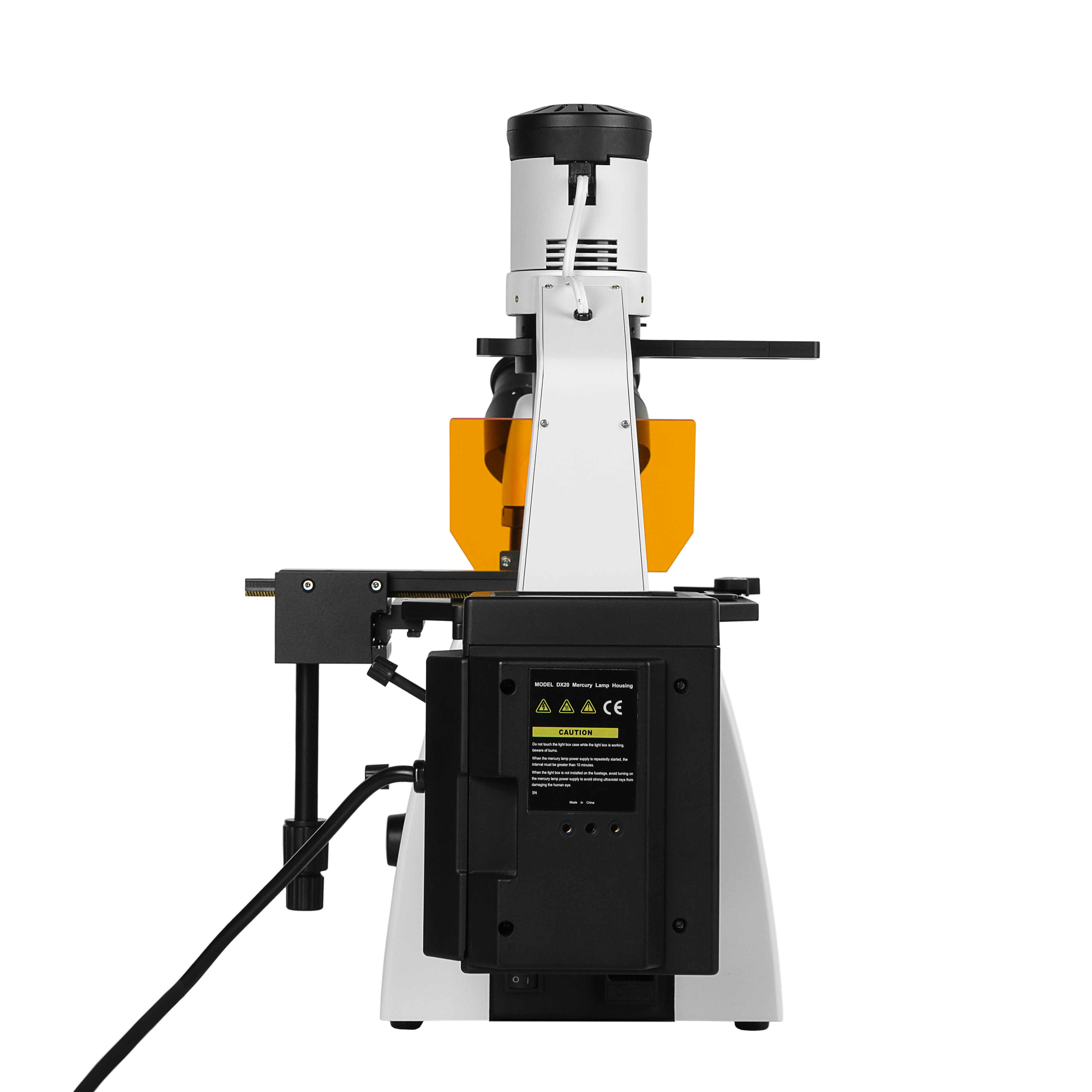

Микроскоп Микромед И-1 ЛЮМ РТ

Микроскоп применяется для исследования объектов в обыкновенном свете, в свете видимой люминесценции и методом фазового контраста. Это делает его универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной практике для проведения экспресс - диагностики заболеваний и выявления скрытых инфекций и в службах ветеринарного и санитарно-эпидемиологического контроля. Инвертированный штатив и биологические объективы с большим рабочим расстоянием позволяют исследовать жидкие препараты в кюветах и чашках Петри.

Оптическая схема микроскопа скорректирована на бесконечность и включает оптическую головку с окулярными тубусами и каналом визуализации, объективы и конденсорный осветитель проходящего света, предназначенный для работы как методом светлого поля, так и методом фазового контраста. В оптическую систему входит модуль осветителя отраженного света с блоками люминесцентных фильтров. В качестве источника света для люминесценции используется ртутная лампа.

В комплекте микроскопа 6 объективов c коррекцией на бесконечность - LWD Plan 10x/0.25, LWD Plan 20x/0.40, LWD Plan 40x/0.60. Для исследований методом фазового контраста микроскоп укомплектован фазовыми объективами LWD Plan PH 10x/0.25P, LWD Plan PH 20x/0.40P и LWD Plan PH 40x/0.60P. По дополнительному заказу для микроскопа доступны объективы LWD Plan 4х/0.10, LWD Plan 60х/0.70, LWD Plan PH 4х/0.10 Р.

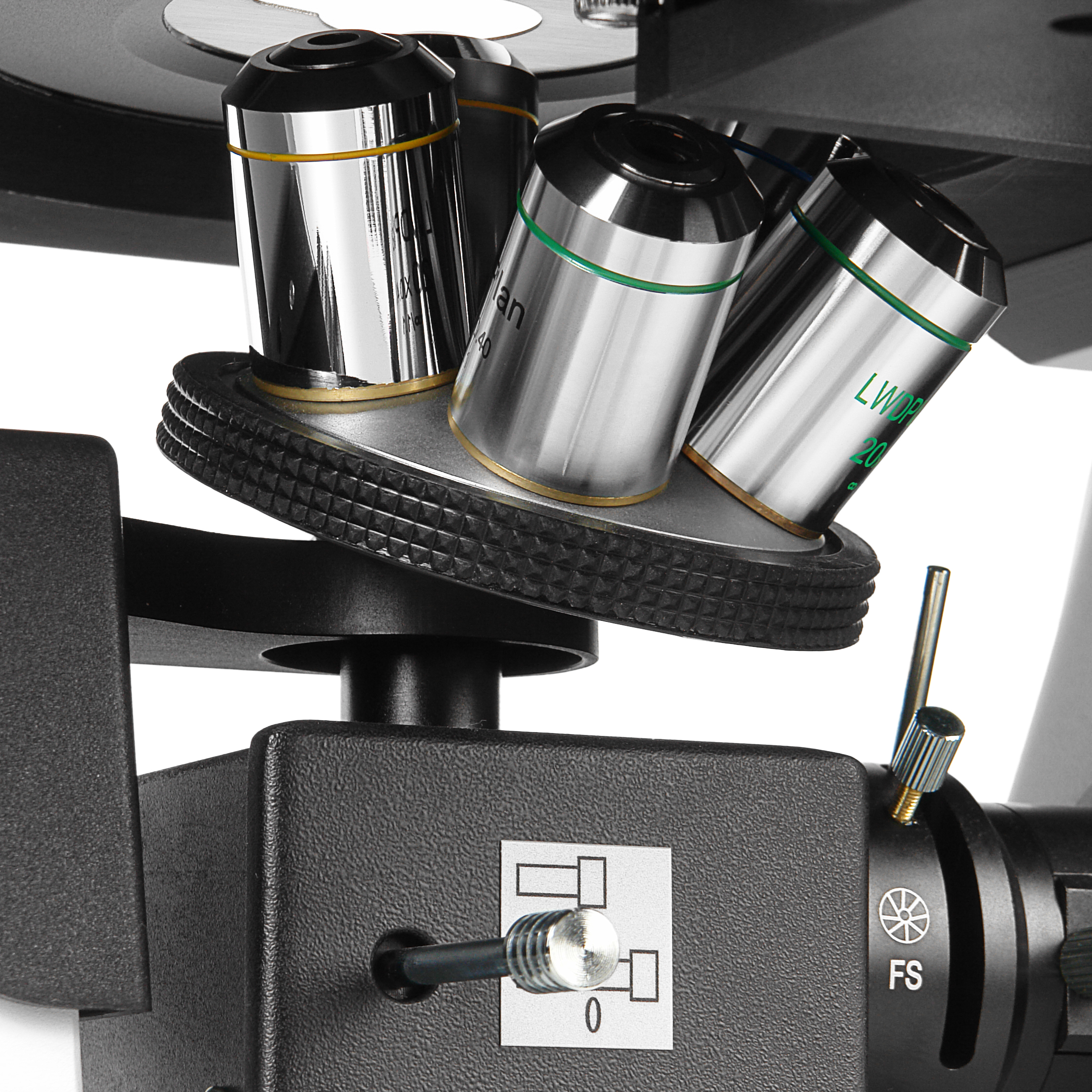

Объективы имеют увеличенное рабочее расстояние и допускают исследования в лабораторной посуде с толщиной дна до 1.1 мм. На оптические детали нанесено многослойное антирефлексное и антигрибковое покрытие позволяющее без ограничений использовать микроскоп в биологических лабораториях. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов.

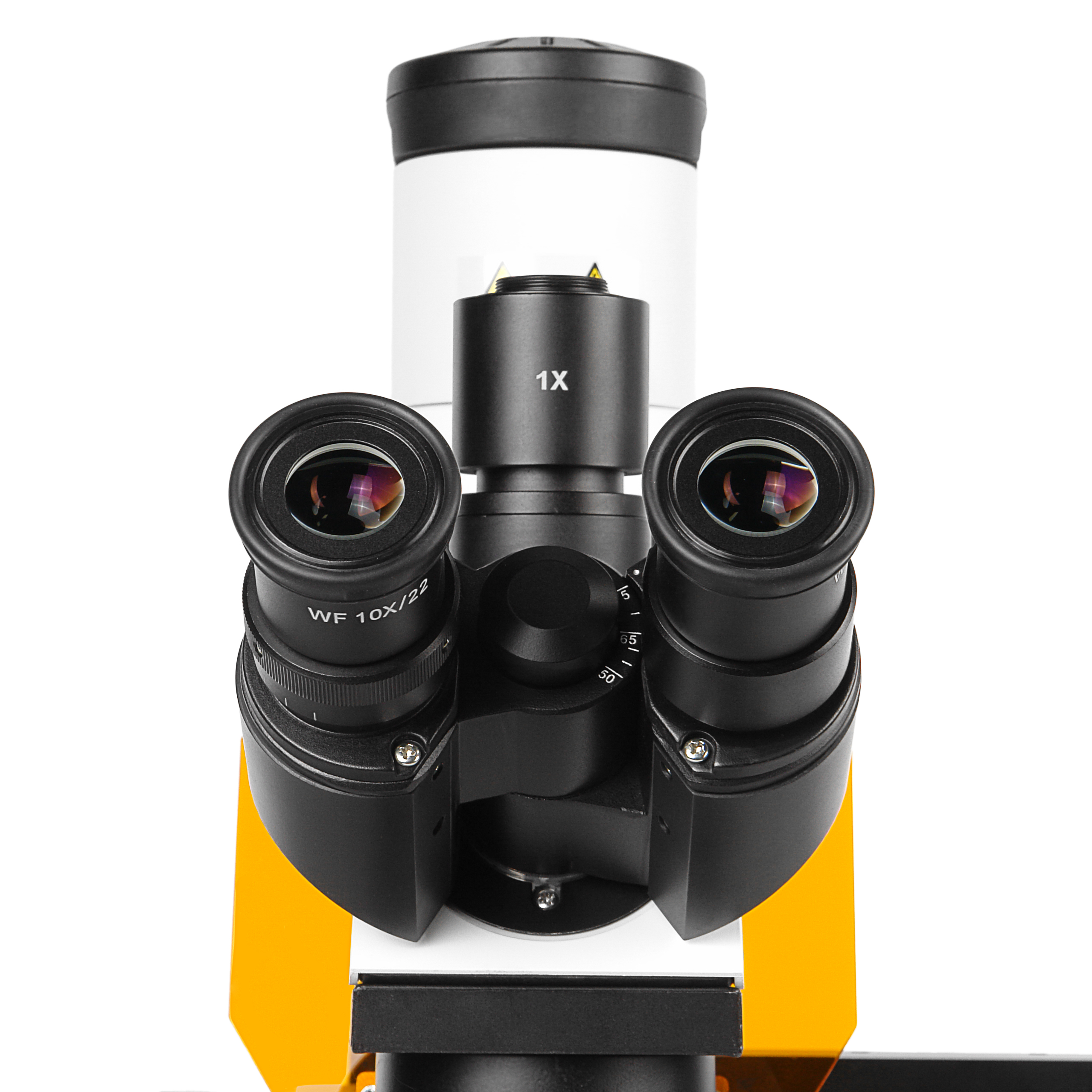

Тринокулярная визуальная насадка микроскопа снабжена окулярными тубусами с наклоном 30°, что способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Благодаря конструкции Зидентопфа насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм разворотом окулярных тубусов без потери точной фокусировки.

Окулярная камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount. Благодаря этому возможно выводить данные на внешнее устройство для их обработки и систематизации. Оптическая конструкция насадки с распределением света 20:80 позволяет проводить наблюдение через оптические окуляры с одновременным использованием цифрового канала без переключения светового потока.

Осветитель проходящего света на галогенной лампе 30Вт / 6В снабжен конденсором с N.A.=0.30 с апертурной диафрагмой и слотом для цветных светофильтров. Для питания осветителя предназначена стабилизированная схема постоянного тока 6В, встроенная в основание микроскопа. Рабочее расстояние конденсора составляет 72 мм, что способствует исследованиям объектов в лабораторной посуде. При снятом конденсоре рабочее расстояние увеличивается до 150 мм за счет снижения качества освещения.

Метод фазового контраста позволяет исследовать малоконтрастные биологические объекты, плохо визуализируемые в светлом поле. При работе с фазовым контрастом используется осветитель проходящего света. Для выбора метода исследований предназначен слайдер с отверстиями – для фазового контраста устанавливается отверстие с кольцевой диафрагмой, соответствующей увеличению применяемого объектива, для светлого поля предназначено свободное отверстие. Фазовые диафрагмы рассчитаны на все комплектные объективы с увеличением 10х, 20х и 40х и снабжены устройствами центрировки фазовых колец.
Для юстировки фазовых колец в комплекте микроскопа имеется центрирующий окуляр.

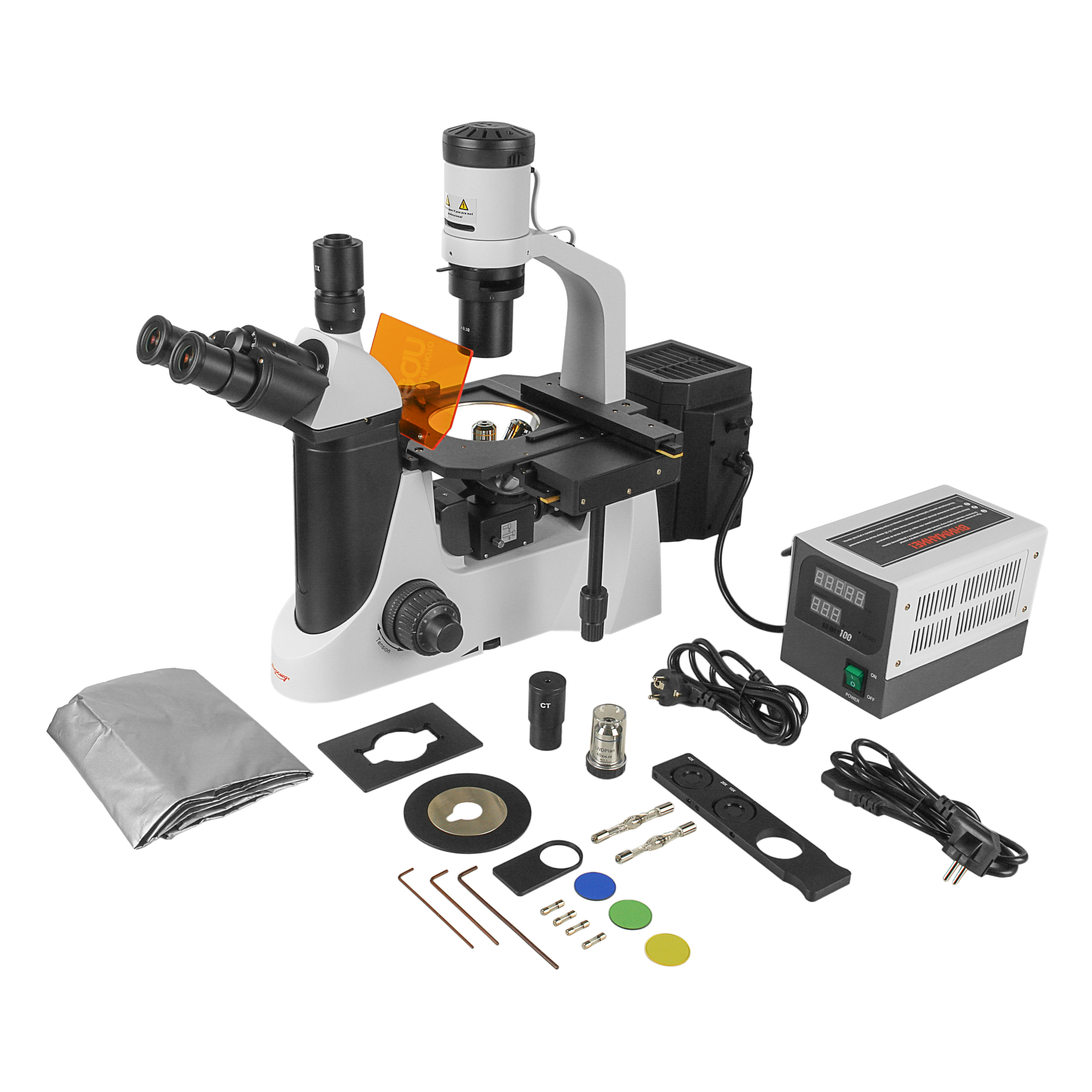

В комплекте к микроскопу идут цветные светофильтры – желтый, голубой и зеленый. Фильтры устанавливаются в слот осветителя с помощью комплектного держателя.

Исследования в свете видимой люминесценции проводятся в 2-х спектральных областях.

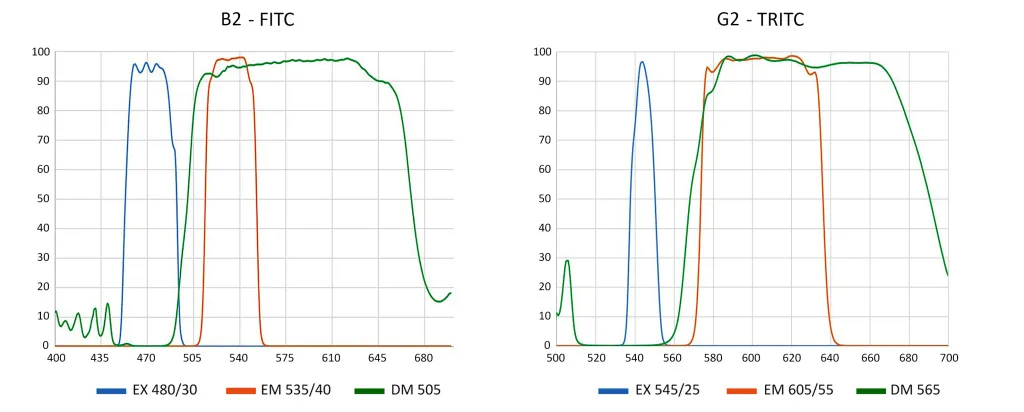

Для исследований в состав микроскопа входит люминесцентный осветительный модуль с прямым освещением предмета через объектив. Модуль имеет два люминесцентных блока, каждый из которых включает дихроичное зеркало и светофильтры. Эти элементы с высокой точностью рассчитаны для синего и зеленого спектрального диапазона. Установка необходимого спектрального диапазона осуществляется регулятором с подвижным штоком. Регулятор имеет три положения – «0», «B» и «G», соответствующие свободному отверстию, синему и зеленому цвету возбуждения.

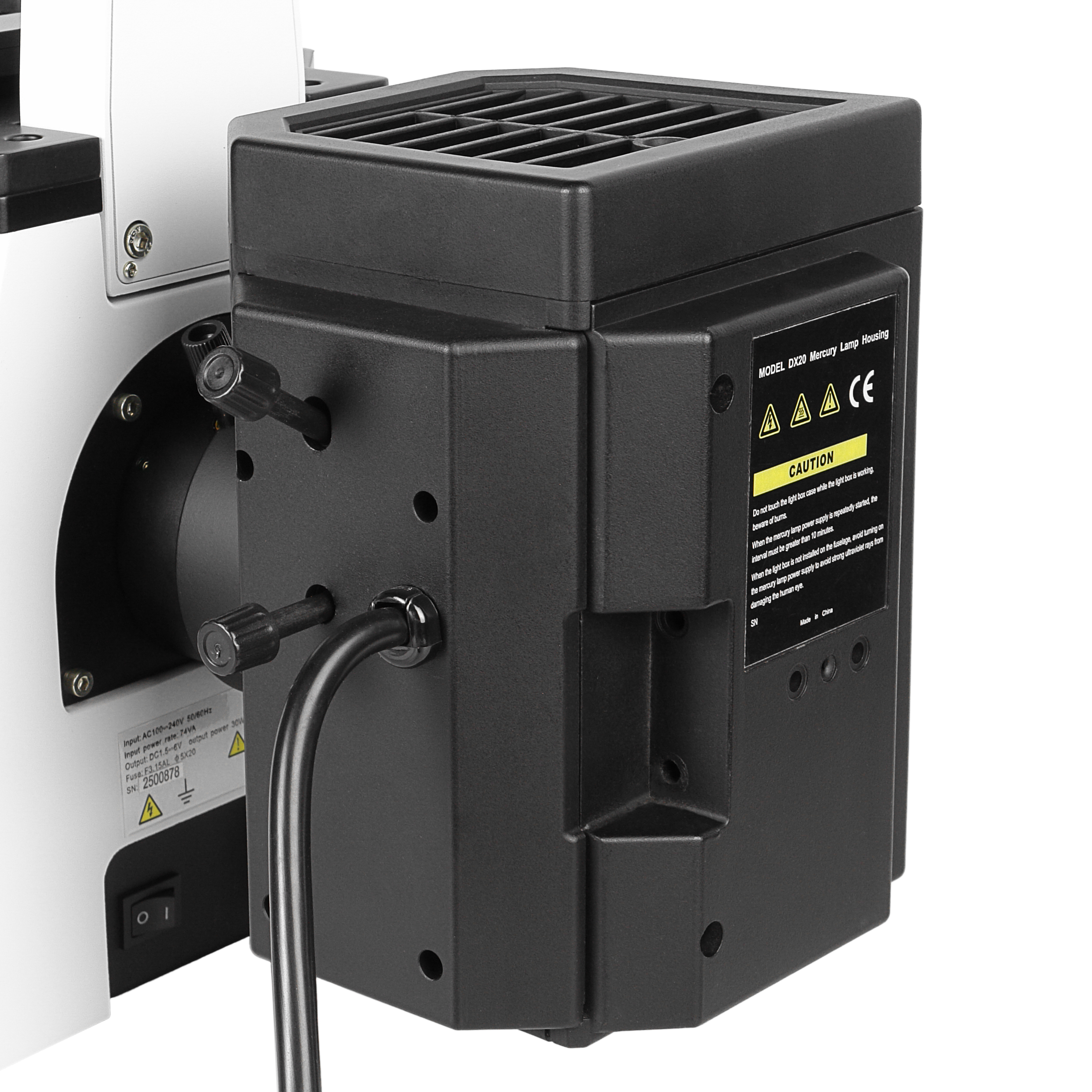

В качестве источника света в осветителе используется ртутная 100 Вт лампа с насыщенным ультрафиолетом спектром. Лампа расположена в вынесенном фонаре и снабжена устройствами центрировки. Подобная конфигурация осветителя препятствует избыточному нагреву препарата и оптики микроскопа. Устройство питания и поджига лампы выполнено в виде внешнего блока, подключаемого к сети 100-240 В / 50-60 Гц. Блок оборудован счетчиком времени свечения лампы.

В науке и здравоохранении наиболее востребованы спектральные области B и G, позволяющие исследовать препараты окрашенные распространенными флюорохромами FITC и TRITC, что позволяет использовать микроскоп практически во всех направлениях биологии, бактериологии и микробиологии. С его помощью возможно обнаружение туберкулеза, бешенства, чумы, инфаркта, может проводиться диагностика раковых заболеваний, определение белка в тканях и многое другое. Люминесцентные исследования могут проводиться не только при свете вторичной люминесценции, но и при свете собственной люминесценции объекта.

Фокусировка микроскопа осуществляется перемещением по оптической оси револьверного устройства с объективами, предметный столик при этом неподвижен. Механизмом фокусировки расположен в штативе и имеет коаксиальный привод с рукоятками грубой и тонкой фокусировки и регулятором усилия хода. В микроскопе использован прецизионный зубчато -реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов. Диапазон перемещения револьвера составляет 20 мм. Цена деления тонкой фокусировки – 1 мкм.

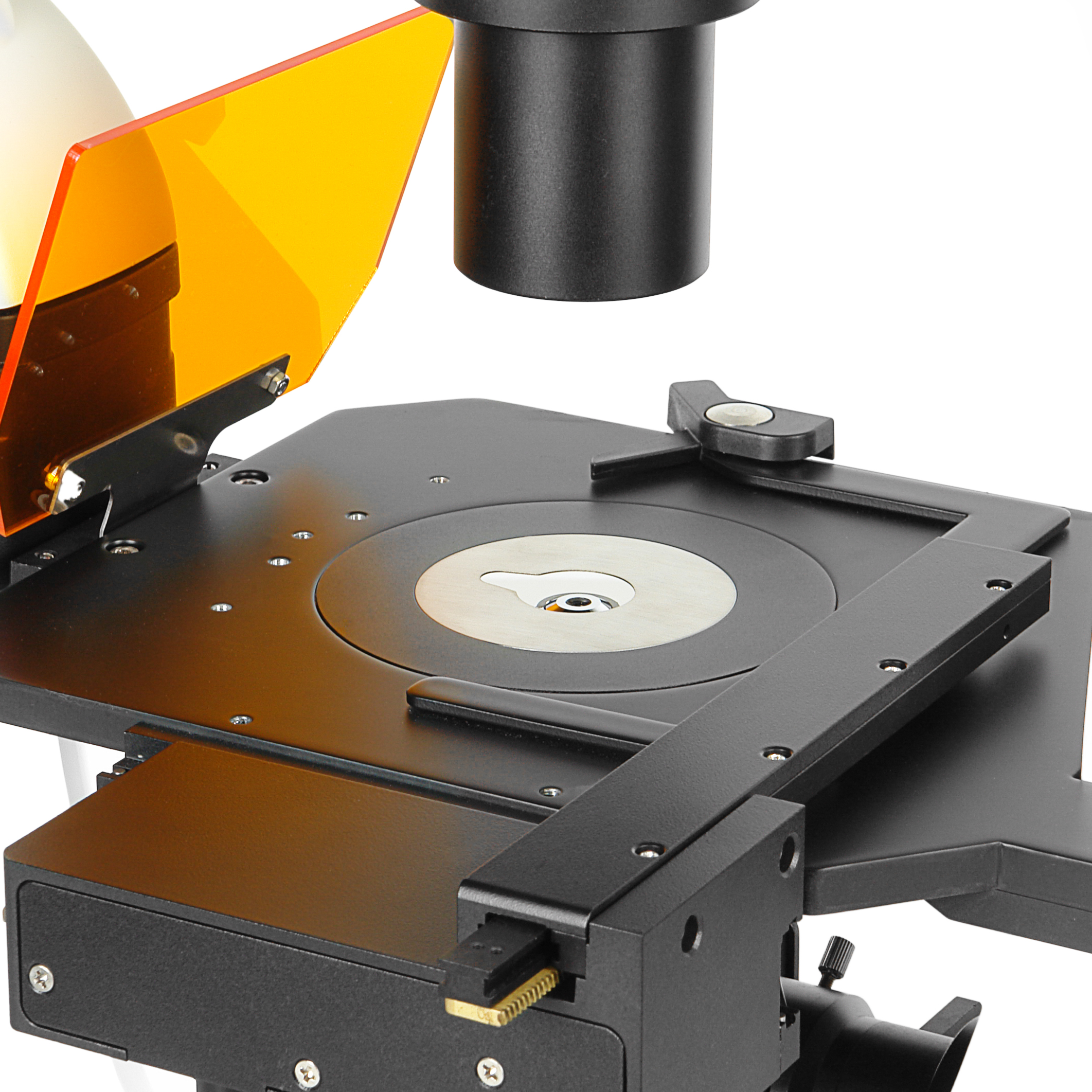

Предметный столик имеет рабочую панель увеличенного размера 200 х 235 мм из твердого алюминиевого сплава толщиной 10 мм и допускает размещение объектов массой до 5 кг.
В комплекте микроскопа имеются металлические предметные вставки - круглая Ø110 и прямоугольная 128 х 86 мм. Столик комплектуется съемным механическим держателем препарата, обеспечивающим перемещение объекта в направлениях X - Y в диапазоне 120 - 80 мм. Перемещение осуществляется демпфированными зубчато-реечными приводами с управлением коаксиальными рукоятками.
