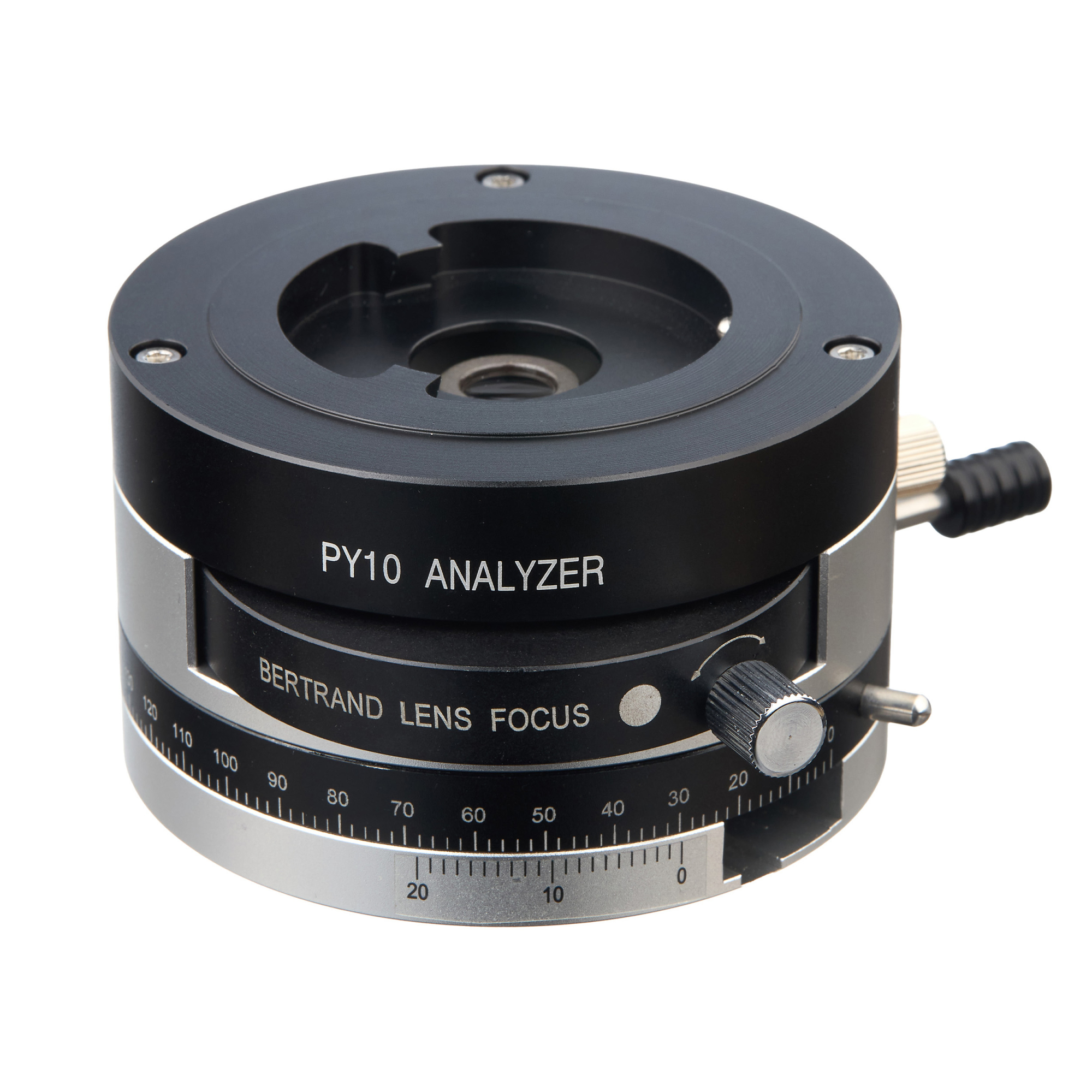

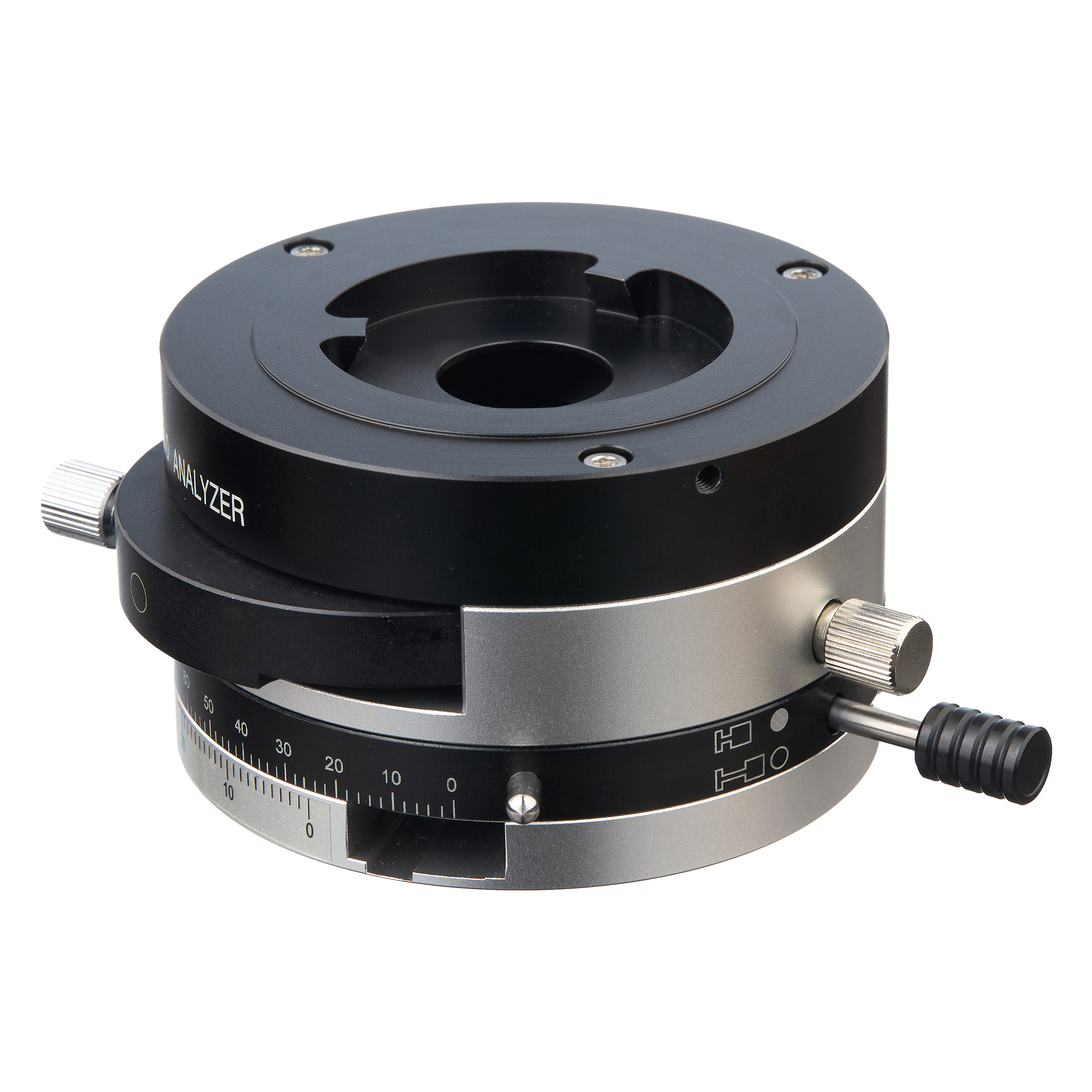

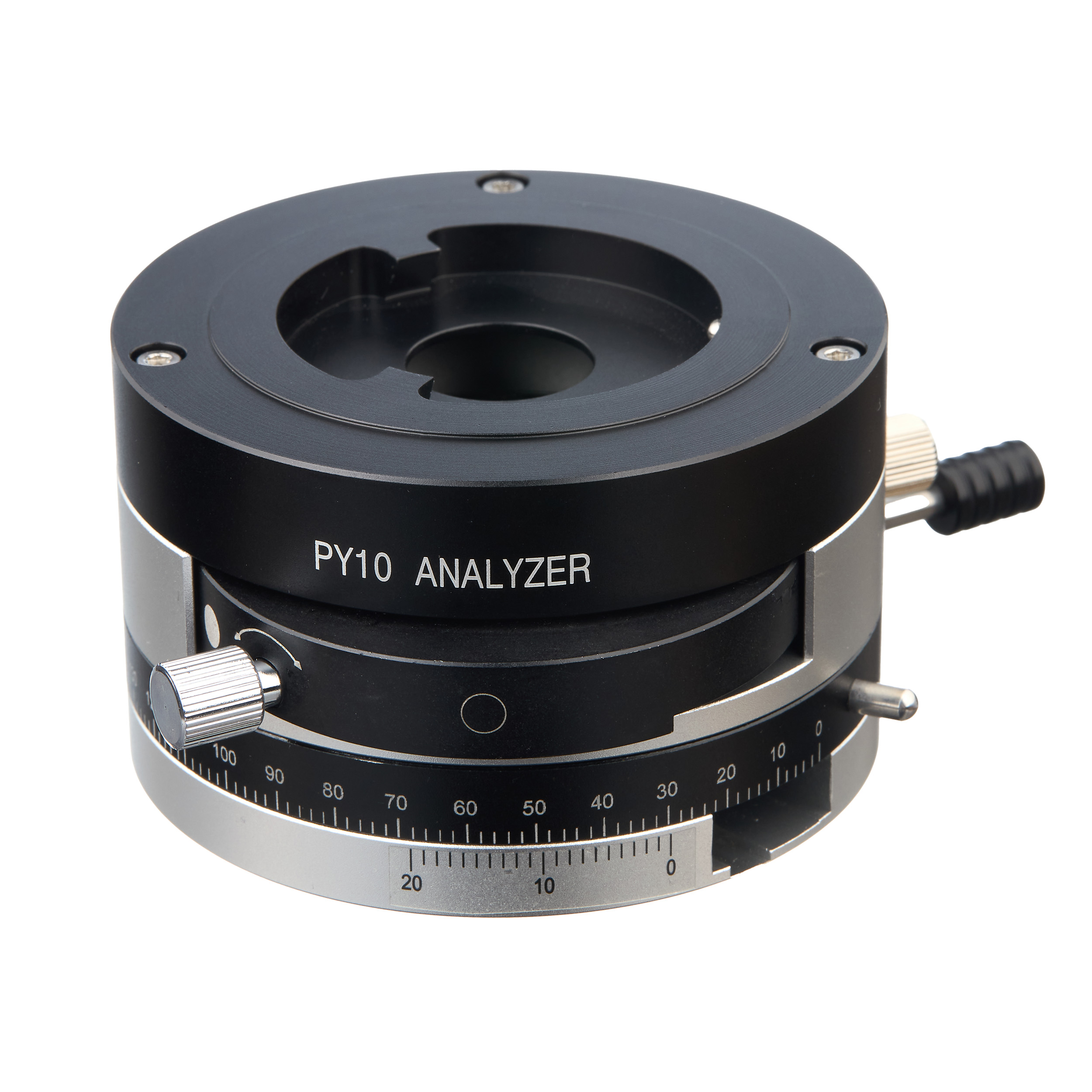

Промежуточный тубус ICO Infinitive с анализатором, слотом и линзой Бертрана

Схема ICO Infinitive, по которой построены микроскопы на штативе Микромед 3, создает параллельный пучок лучей позволяющий вводить в ход лучей разнообразные плоскопараллельные устройства расширяющие исследовательские возможности микроскопа.

Промежуточный тубус устанавливается на фланец головки штатива микроскопа ПОЛАР 4 H, ПОЛАР 4 LED, ПОЛАР 2 LED или Микромед 3 и фиксируется винтом. Визуальная насадка устанавливается на промежуточный тубус.

Исследования с поляризацией при использовании промежуточного тубуса доступны в полноценном формате - не только при скрещенном поляризаторе и анализаторе, но и с вращением собственно плоскости поляризации. В этом случае потребуется конденсор Аббе иммерсионный N.A 0.90/1.25 с диафрагмой и поляризатором. Для введения анализатора в ход лучей предназначен движковый переключатель, при необходимости работы в обычном свете, анализатора из хода лучей выводится. Поворот осуществляется кольцом со шкалой от 0 до 180⁰ снабженной нониусом.

Компенсаторы, приобретаемые дополнительно, используются для исследования объектов со слабыми анизотропными свойствами. Выпускаются в формате слайдеров, для них предусмотрен слот в оправе тубуса. Дополнительно доступны компенсаторы 1/4λ (137nm), λ (530 nm) и кварцевый клин 4λ. Компенсаторы вносят фазовый сдвиг при прохождении волнового фронта через объект исследования, повышая таким образом видимый контраст изображения. Компенсатор вдвигается в слот на оправе промежуточного тубуса.

Линза Бертрана входит в состав тубуса, это устройство предназначено для исследований в сходящихся лучах - коноскопических исследований. В ход лучей линза вводится в ход лучей поворотом кольца. Линза имеет собственный фокусировочный механизм.

Коноскопические исследования позволяет наблюдать интерференционные фигуры исследуемых объектов в задней фокальной плоскости объектива. Подобные исследования проводятся в поляризованном свете при скрещенных или параллельных по­ля­ри­за­то­ре и ана­ли­за­то­ре. Чаще всего коноскопические исследования проводятся при изу­че­нии оп­тических свойств кри­стал­лов.
