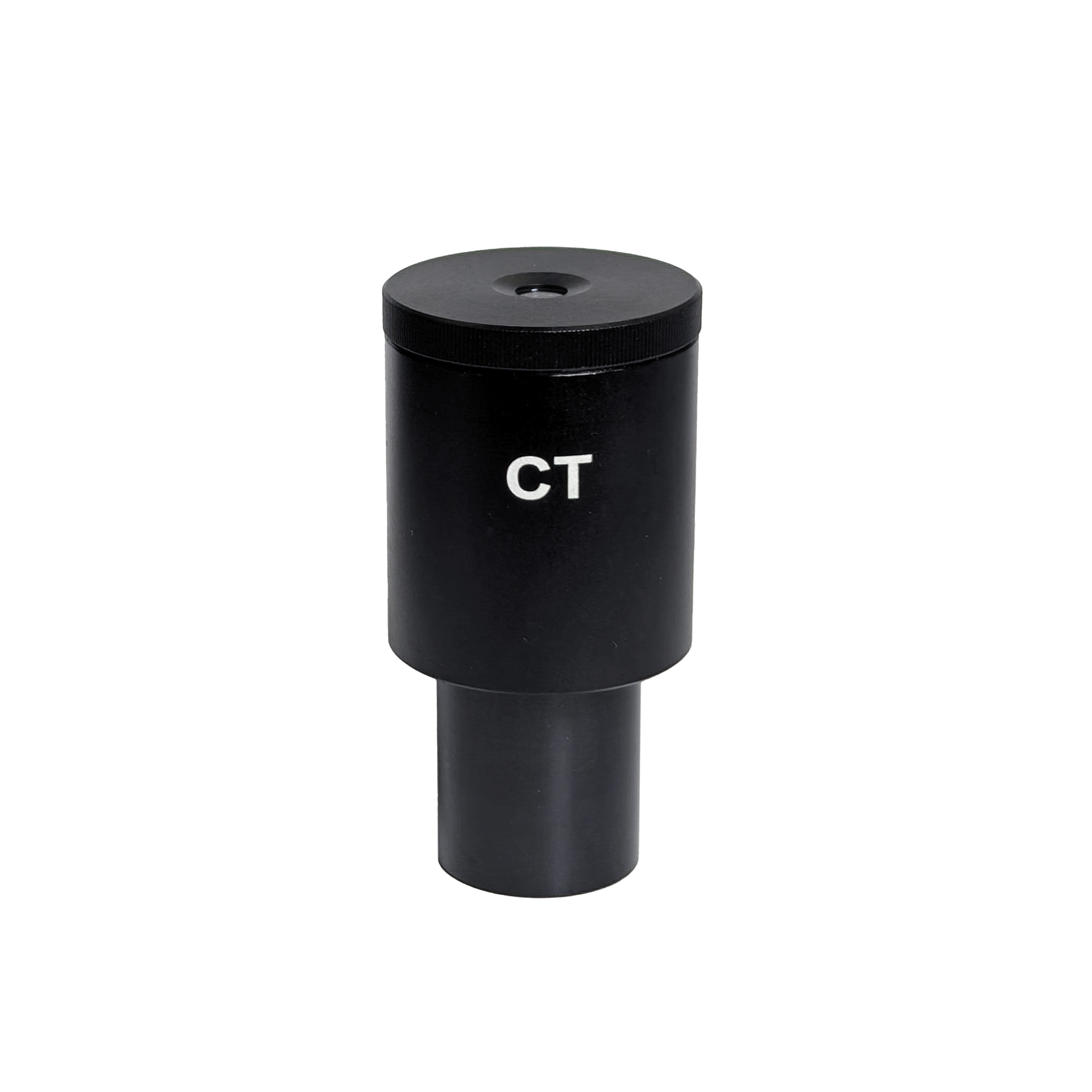

Вспомогательный микроскоп СТ (23.2 мм)

Вспомогательный микроскоп применяется в микроскопии при работе с фазово-контрастным микроскопом или дополнительным устройством фазового контраста. Назначение вспомогательного микроскопа заключается в визуальном контроле за настройкой точного взаимного расположения фазовых колец конденсора и объектива - без их точной настройки получить контрастное, хорошо визуализируемое изображение объекта невозможно. Устройство применяется как при позитивном, так и при негативном фазовом контрасте и является неотъемлемой частью оборудования для исследований методом фазового контраста.

Устройство вставляется в окулярный тубус микроскопа вместо обычного окуляра и применяется совместно с конденсором фазового контраста. Совместимо с любыми микроскопами, имеющими окулярный тубус с внутренним диаметром 23.2 мм и подходящим
по своим характеристикам для работы с фазовым контрастом.

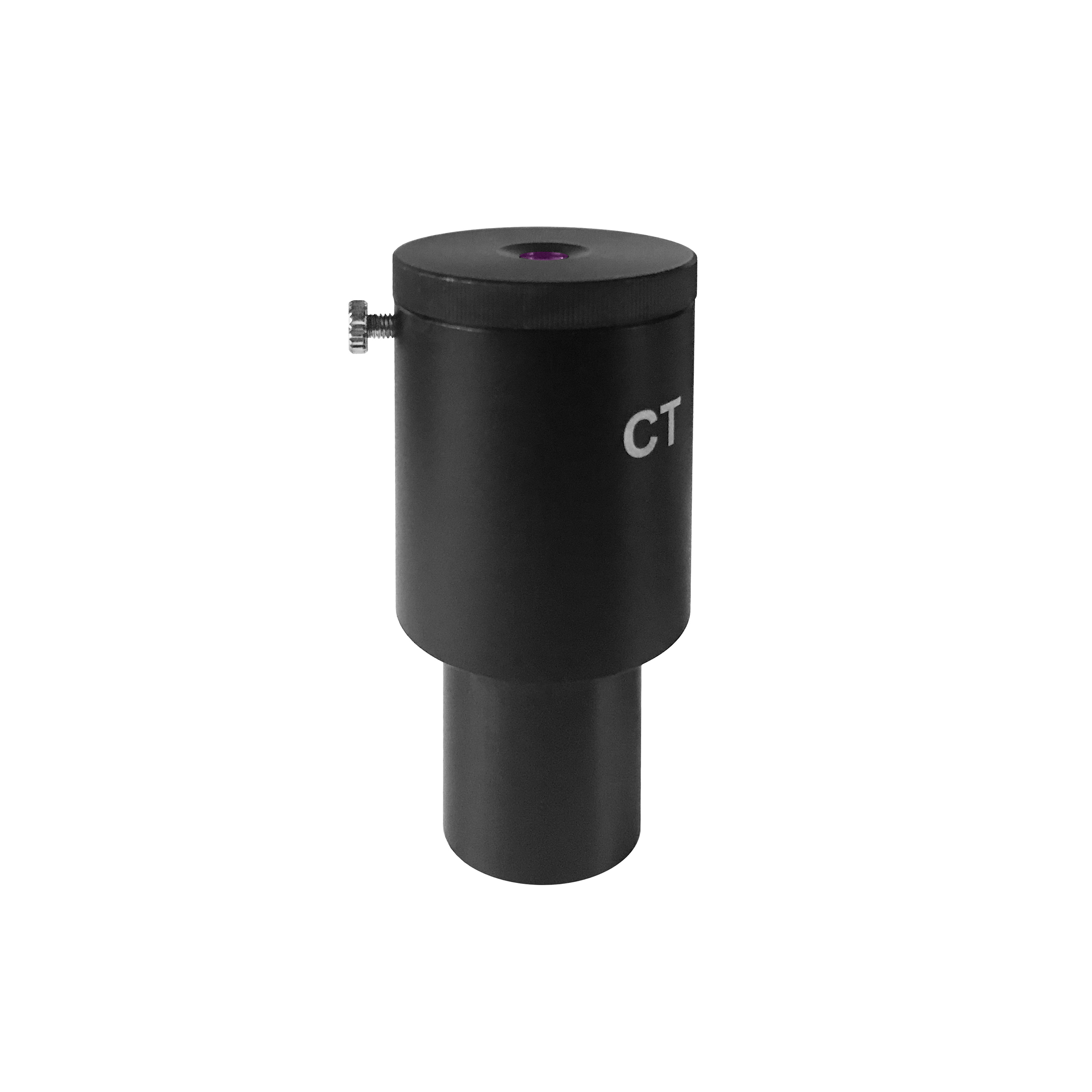

Устройство состоит из корпуса с установленным в него объективом и окуляра в фокусируемой оправе. Для фиксации положения окуляра после его фокусировки служит винт с рифленой головкой.

Работа с устройством заключается в наблюдении за изображениями кольца фазовой пластинки объектива и фазовой диафрагмы фазового конденсора при настройке. При точной центрировке колец и настройке их расположения по оптической оси достигается максимальная резкость и оптимальный контраст наблюдаемого изображения.

Полную версию инструкции по эксплуатации вспомогательного микроскопа СТ (23.2 мм) в формате PDF на русском языке можно скачать здесь.
