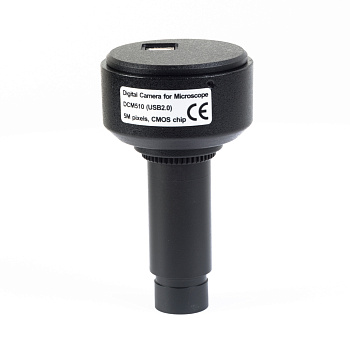

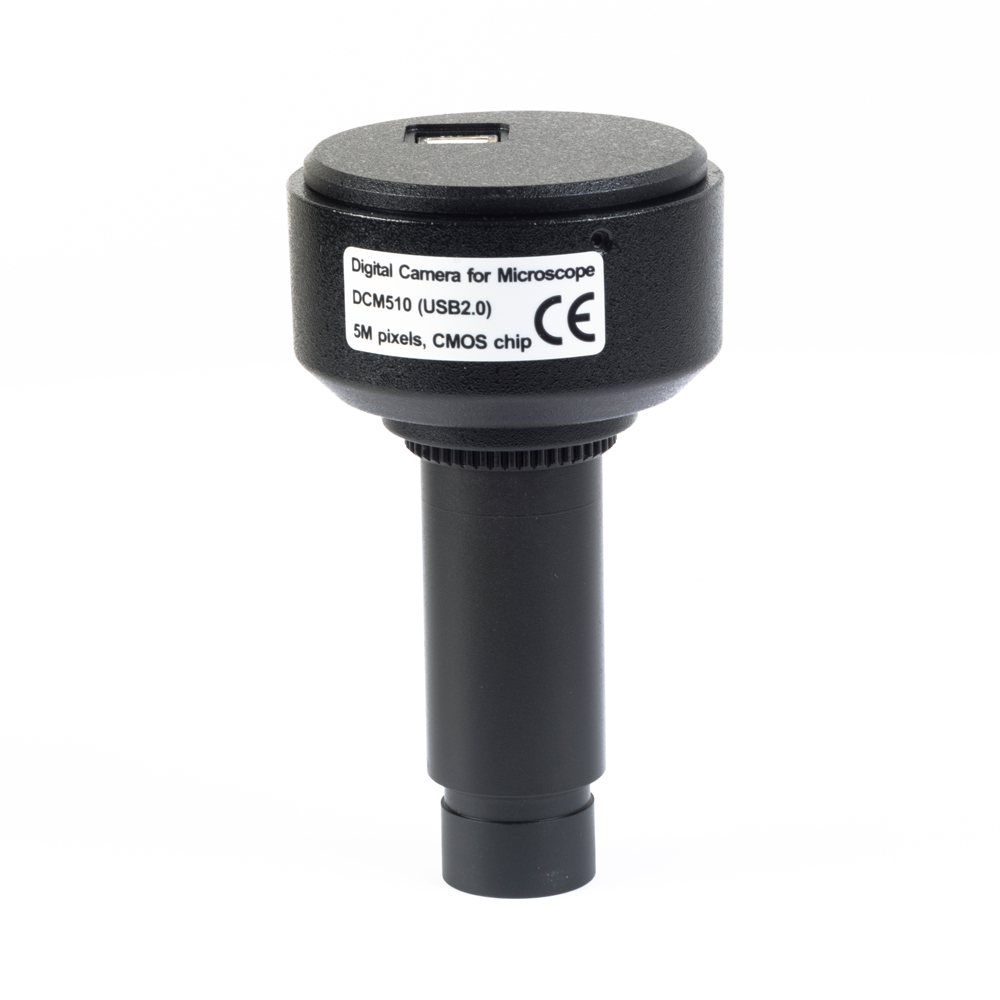

Видеоокуляр DCM-510 SCOPE
5 MPix, программа ScopePhoto. Рекомендуется для совместной работы с микроскопами серии Микромед 3, Микромед МЕТ, Микромед ПОЛАР 1 и ПОЛАР 2, Микромед И
Комплектация видеоокуляра включает программное обеспечние (ПО) на компакт-диске и обеспечивает возможность установки ПО на большинство компьютеров.
Поддерживается операционными системами Windows 2000/XP/2003/Vista 2008 (32 и 64 бит).
Подключение видеоокуляра к компьютеру осуществляется через порт USB.
Программное обеспечение позволяет отображать наблюдаемый объект на экране монитора, масштабировать его, сохранять для дальнейшей обработки как отдельные кадры в виде файлов, так и их последовательности в виде видеофайлов.
Установка видеоокуляра не требует дополнительной настройки, что позволяет производить ее во время работы. Для микроскопов с монокулярной и бинокулярной визуальной насадкой объектив камеры вставляется в окулярной тубус вместо окуляра. При работе с тринокулярными моделями микроскопов видеоокуляр устанавливается в третий вертикальный выход – канал визуализации. Способы установки видеоокуляра можно посмотреть здесь
Посадочный диаметр видеоокуляра - 23,2 мм.

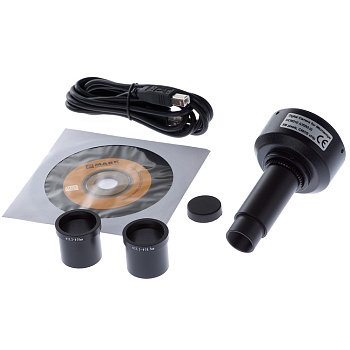

В комплект видеоокуляра входят переходники для работы с микроскопами с другими посадочными диаметрами.
Диаметр переходников - DCM-510 SCOPE - D 23.2-30 мм, D 23.2-30,5 мм.
Характеристики
Модель сенсора
Цветной CMOS-сенсор
Максимальное разрешение
2592х1944
Количество фотоприемных элементов
5МП
Размер сенсора
1/2.2"
Размер пикселя
2.2 μm х 2.2 μm
Чувствительность к излучению длины волны 550 нм
1.2 В/Л в секунду
Частота обновления (зависит от быстродействия компьютера)
не менее 7 кадров/с при разрешении 2592х1944
Динамический диапазон
67 дБ
Длина волны
400-650 нм (инфракрасный фильтр)
Экспозиция
Rolling-Shutter
Баланс белого
автоматический режим/ ручной режим
Автоэкспозиция
автоматический режим/ ручной режим
Вывод изображения, скорость передачи данных
USB 2.0, до 480 Мбит/с
Электропитание
USB 2.0, 5В
Программно управляемые характеристики
размер изображения, яркость, коэффициент усиления, время экспозиции
Рабочая температура, град. по Цельсию
-30 - 70
Корпус камеры
анодированный металлический корпус, окрашеный в черный цвет, D 60 мм, длина 120 мм
Кабель USB
USB 2.0, длина 2м
Операционная система
Windows 2000/XP/2003/Vista 2008 (32 и 64 бит)
Программное обеспечение
программа обработки изображений "ScopePhoto"; драйвер устройства, поддерживающий стандарты интерфейса DirectShow и TWAIN, выходные данные в формате RGB24
Сравнение с другими камерами ScopeTek:
Программное обеспечение для камеры ScopeTek DCM-510:
| Модель камеры |
 |
 |
 |
 |
 |
| Тип сенсора | |||||
| Модель сенсора | - | - | - | - | |
| Размер сенсора | 1/2.2" | 1/2.2" | 1/2" | 1/3" | 2/3'' |
| Диагональ сенсора,мм | 7,9 мм | 7,9 мм | 8,19 мм | 6 мм | 11,14 мм |
| Размер пикселя,мкм | 2.2х2.2 мкм | 2.2х2.2 | 5.2х5.2 | 3,6x3,6 | 6.45x6.45 |
|
Количество фотоприёмных элементов |
5МП | 5 МП | 1.3 МП | 1,3 МП | 1,4 МП |
| Максимальное разрешение | 2592х1944 | 2592х1944 | 1280х1024 | 1280х1024 | 1376х1040 |
| Динамический диапазон | 67 дБ | 67 дБ | 65 дБ | - | 70,1 дБ |
|
Чувствительность (люкс-сек)Авто/Ручная |
1.2 В/л-c | 1.2 В/л-c | 1,8 В/л-c | 1 В/л-c | 0,05 В/л-c |
| Экспозиция | Авто/Ручная | Авто/Руч. | Авто/Руч. | Авто/Руч. | Авто/Руч. |
| Частота кадров |
7 к/с (2592х1944) |
7 к/с (2592х1944) |
20 к/с (1280х1024) |
16 к/с (1280 х 1024) |
10 к/с (1360х1024) |
| Интерфейс | USB 2.0 | USB 2.0 | USB 2.0 | USB 2.0 | USB 2.0 |
| Охлаждение | нет | нет | нет | нет | нет |
| Посадочный диаметр | 23.2 мм | 23.2 мм | 23.2 мм | 23.2 мм | 23.2 мм |
| Диаметр переходника,мм |
23.2 - 30,5 23.2 - 30 |
23.2 - 30,5 23.2 - 30 |
23.2 - 30,5 23.2 - 30 |
23.2 - 30,5 23.2 - 30 |
23.2 - 30,5 23.2 - 30 |
Программное обеспечение для камеры ScopeTek DCM-510:
(1.6 Мбайт)
(29 Мбайт)
(49 Мбайт)
Драйвера для других камер ScopeTek:
|
Драйвер для камер |
Операционная система | Версия; Дата релиза | Файл |
| Window XP/2003/Vista | 02-11-2009 |
(1.41 Мб) |
|
| ScopeTek DCM 130 | |||
| ScopeTek DCM 130BW | |||
| ScopeTek DCM 310 | |||
|
ScopeTek DCM 500 |
|||
| ScopeTek DCM 510 | |||
| ScopeTek DCM 800 | |||
| ScopeTek DCM 900 | |||
| ScopeTek MDC140BW | |||
| ScopeTek DCM 200 | |||
| ScopeTek DCM 320 | |||
| ScopeTek DCM 560 |
|
Драйвер для камер |
Операционная система | Версия; Дата релиза | Файл |
| Window XP/2003/Vista | 02-11-2009 |
(0.8 Мб) |
|
|
ScopeTek DCM 35 |
|||
| ScopeTek DCM 130 | |||
|
ScopeTek DCMC 35 |
|||
|
ScopeTek DCMC 130 |
|||
|
ScopeTek DCT 35 |
|||
|
ScopeTek DCT 130 |
|
Драйвер для камер |
Операционная система | Версия;Дата релиза | Файл |
| Window XP/2003/Vista | 02-11-2009 |
(0.4 Мб) |
|
|
ScopeTek DCM300 (USB2.0) |
|||
|
ScopeTek DCMC300 (USB2.0) |
|||
| ScopeTek DCT300 (USB2.0) |
Примеры фотографий с данной камеры*:
|
Инфузория-туфелька. 10x объектив,светлое поле, Микромед 1 Вар. 3 LED |
Крыло комнатной мухи. 10х объектив, светлое поле, Микромед 1 Вар. 3 LED |
|
Поджелудочная железа. 10х объектив, светлое поле, Микромед 1 Вар. 3 LED |
Трахея млекопитающего. 10х объектив, светлое поле, Микромед 1 Вар. 3 LED |
* - Препараты взяты из ""
