Металлографические микроскопы

Области применения металлографических микроскопов

• Металлургия и материаловедение — Анализ микроструктуры сплавов, определение зернистости, выявление дефектов
• Машиностроение и приборостроение — Контроль качества деталей, изучение поверхностей после обработки
• Электроника и полупроводниковая промышленность — Исследование микросхем, пайки, покрытий и подложек
• Геология и минералогия — Изучение шлифов горных пород и минералов в отражённом свете
• Научные исследования и лабораторная практика — Фундаментальные и прикладные исследования структуры непрозрачных материалов
• Контроль качества на производстве — Входной и выходной контроль материалов, сертификационные испытания
• Образование и учебный процесс — Демонстрация микроструктур студентам технических и естественнонаучных специальностей

Что такое металлографический микроскоп

Металлографический микроскоп — это оптический прибор, предназначенный для изучения непрозрачных объектов в отражённом свете. В отличие от биологических микроскопов, где свет проходит сквозь образец, здесь освещение падает на поверхность объекта сверху — через объектив или специальный осветитель.

Такой принцип работы позволяет исследовать металлы, сплавы, керамику, полупроводники, минералы и другие непрозрачные материалы. Образец предварительно полируется и при необходимости травится специальными реагентами, после чего его микроструктура становится видна в поле зрения микроскопа.

Приборы этого класса широко используются как в промышленных лабораториях, так и в научных учреждениях. Они позволяют получать чёткое изображение при увеличениях от 50× до 1000× и выше, в зависимости от комплектации.

Принцип работы и оптическая схема

Отражённый свет как основа металлографии

Ключевая особенность металлографического микроскопа — эпиосветительная система. Источник света встроен в корпус прибора, и световой поток направляется на образец через объектив. Отражённый от поверхности свет возвращается обратно через ту же оптику и формирует изображение.

Это принципиально отличает металлографические приборы от трансмиссионных микроскопов, в которых свет проходит сквозь тонкий срез образца. Для металлов и плотных материалов трансмиссионный метод неприменим.

Осветительная система и методы контраста

Современные приборы оснащаются различными методами освещения и контрастирования:

• Светлое поле — стандартный режим, при котором ровная поверхность выглядит светлой, а неровности и границы зёрен — тёмными.
• Тёмное поле — рассеянный свет выявляет мелкие царапины, включения и структурные неоднородности.
• Поляризованный свет — используется для анализа анизотропных материалов, минералов и фазовых составляющих.
• Дифференциальный интерференционный контраст (DIC) — позволяет выявить рельеф поверхности без её химического травления.

Выбор метода освещения зависит от задачи исследования и типа исследуемого материала.

Конструктивные особенности и компоненты

Инвертированная и прямая схема

Металлографические микроскопы выпускаются в двух конструктивных исполнениях:

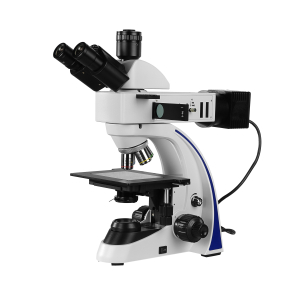

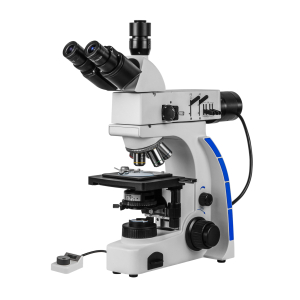

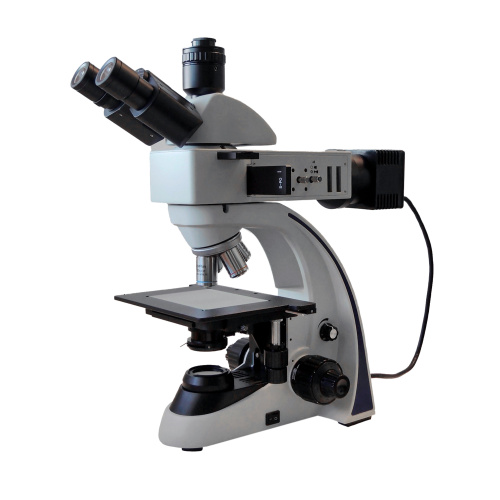

Прямые (вертикальные) — объектив расположен над образцом. Подходят для небольших полированных шлифов, удобны в лабораторной работе.

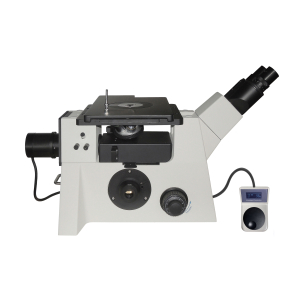

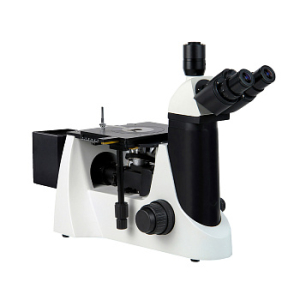

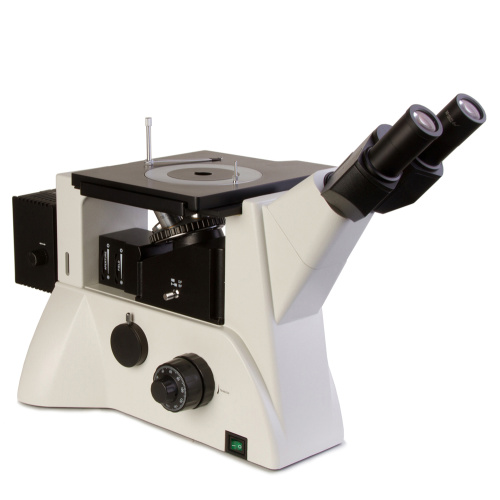

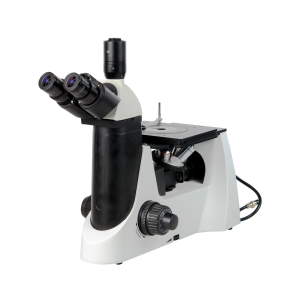

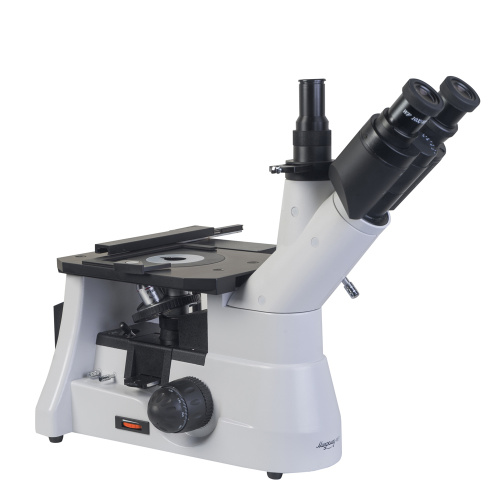

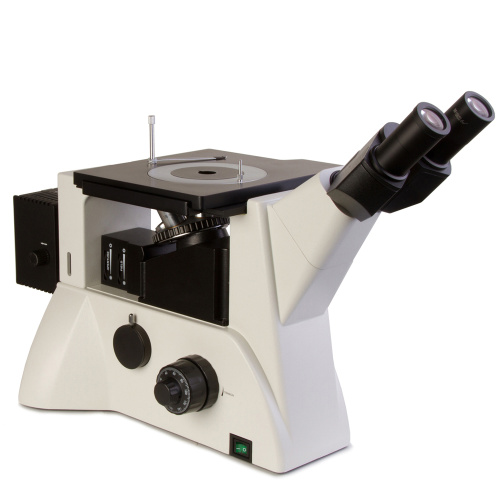

Инвертированные — объектив находится под столиком, образец укладывается полированной стороной вниз. Это исполнение удобно для крупных и тяжёлых образцов, широко применяется в промышленных условиях.

Объективы и увеличение

Объектив — ключевой оптический элемент, определяющий разрешение и увеличение. В металлографии применяются планапохроматические и планахроматические объективы с числовой апертурой от 0,10 до 0,95.

Типичный диапазон увеличений:

• 50× — обзорное изучение структуры, оценка однородности
• 100–200× — анализ зёрен, фаз, включений
• 500× — детальное изучение границ зёрен, мелких дефектов
• 1000× — исследование тонких структурных элементов

Столик и механизм фокусировки

Предметный столик оснащается координатным перемещением по осям X и Y, что позволяет систематически сканировать поверхность образца. Механизм фокусировки включает грубую и точную настройку. В ряде моделей предусмотрена моторизованная фокусировка и автоматическое сканирование.

Подготовка образцов для металлографического анализа

Качество получаемого изображения напрямую зависит от подготовки образца. Этот процесс включает несколько обязательных этапов:

1. 1\.Резка — образец вырезается из нужного участка материала с минимальным термическим воздействием. 2. 2\.Заливка в смолу — небольшие образцы заливаются в полимерную матрицу для удобства шлифования. 3. 3\.Шлифование — последовательная обработка абразивными бумагами с уменьшением зернистости. 4. 4\.Полирование — финишная обработка алмазными суспензиями или оксидом алюминия до зеркального блеска. 5. 5\.Травление — химическое или электролитическое воздействие реагентами для выявления микроструктуры (например, нитал для сталей, реактив Кролля для титана).

Без правильной подготовки шлифа даже высококачественный прибор не даст информативного изображения.

Цифровые системы и программное обеспечение

Камеры и цифровизация изображения

Большинство современных металлографических микроскопов оснащается цифровыми камерами, подключаемыми к компьютеру. Камеры могут быть монохромными или цветными, с различным разрешением матрицы.

Цифровая документация позволяет:

• сохранять изображения для архивирования и отчётности
• передавать данные коллегам и заказчикам
• проводить сравнительный анализ образцов в динамике

Программы для металлографического анализа

Специализированное программное обеспечение значительно расширяет возможности прибора. С его помощью можно выполнять:

• Анализ размера зерна по стандартам ASTM E112, ГОСТ 5639
• Оценку объёмной доли фаз методом точечного подсчёта
• Измерение геометрических параметров включений, пор, трещин
• Построение гистограмм распределения структурных элементов
• Автоматическую классификацию дефектов по заданным критериям

Интеграция микроскопа с программным обеспечением превращает его в полноценную аналитическую систему.

Как выбрать металлографический микроскоп

Определите задачи и объекты исследования

Прежде всего необходимо чётко сформулировать, какие материалы будут исследоваться и какие параметры нужно определять. Для рутинного контроля качества на производстве достаточно прибора с базовым набором объективов и встроенной камерой. Для научных исследований потребуется расширенный набор методов контрастирования и высокоточная оптика.

Ключевые критерии выбора

При подборе прибора обратите внимание на следующие характеристики:

• Диапазон увеличений — должен соответствовать задачам: от обзорного до детального анализа
• Тип осветителя — светодиодный (LED) обеспечивает стабильный спектр и долгий срок службы
• Методы контрастирования — светлое поле обязательно, тёмное поле и поляризация — по необходимости
• Конструктивное исполнение — прямое или инвертированное, в зависимости от типа образцов
• Наличие цифровой камеры — для документирования результатов
• Совместимость с ПО — возможность подключения к аналитическим программам
• Эргономика — удобство работы при длительных сессиях наблюдения

Прямое или инвертированное исполнение

Если в лаборатории преобладают небольшие шлифы стандартного размера — оптимален прямой микроскоп. Если предполагается работа с крупногабаритными образцами или деталями сложной формы — предпочтительнее инвертированная схема, при которой образец просто укладывается на столик без дополнительной фиксации.

Техническое обслуживание и уход за прибором

Металлографический микроскоп — точный оптический прибор, требующий бережного обращения и регулярного обслуживания.

Основные правила эксплуатации:

• Хранить прибор в чехле или под защитным колпаком, вдали от пыли и влаги
• Очищать оптику только специальными салфетками и оптическими растворителями
• Не допускать механических ударов и вибраций
• Регулярно проверять центровку осветителя и юстировку оптики
• При длительном хранении использовать силикагелевые осушители

Своевременное техническое обслуживание продлевает срок службы прибора и сохраняет качество изображения на исходном уровне.

Стандарты и нормативная база металлографического анализа

Металлографические исследования проводятся в соответствии с установленными стандартами, которые регламентируют методику подготовки образцов, условия наблюдения и критерии оценки результатов.

Наиболее распространённые стандарты:

• ГОСТ 5639 — определение величины зерна сталей и сплавов
• ГОСТ 1778 — оценка загрязнённости стали неметаллическими включениями
• ГОСТ 8233 — микроструктура стали
• ASTM E3 — подготовка металлографических образцов
• ASTM E112 — определение среднего размера зерна
• ISO 643 — микрографическое определение размера зерна

Соблюдение стандартов обеспечивает воспроизводимость результатов и их признание в рамках сертификационных и арбитражных испытаний.

Почему металлографический анализ важен для производства

Контроль микроструктуры материалов — неотъемлемая часть системы управления качеством на металлургических, машиностроительных и приборостроительных предприятиях. Именно на микроуровне закладываются механические свойства изделия: прочность, твёрдость, пластичность, усталостная стойкость.

Своевременное выявление структурных дефектов — пористости, ликвации, неоднородности зерна, нежелательных фазовых составляющих — позволяет предотвратить выпуск бракованной продукции и избежать аварийных ситуаций при эксплуатации деталей.

Металлографический микроскоп в этом контексте является не просто лабораторным инструментом, а важным элементом производственного контроля, напрямую влияющим на надёжность и безопасность конечного изделия.
