Где применяются поляризационные микроскопы

• Геология и минералогия — Определение состава горных пород, идентификация минералов по оптическим свойствам
• Медицина и гистология — Исследование кристаллических структур в тканях, диагностика подагры, амилоидоза
• Фармацевтика — Контроль качества кристаллических веществ, анализ полиморфных форм препаратов
• Материаловедение — Изучение анизотропных материалов, металлов, полимеров и керамики
• Химия и кристаллография — Определение оптических констант кристаллов, анализ двулучепреломления
• Промышленный контроль — Проверка качества стекла, волокон, плёнок и покрытий
• Судебная экспертиза — Идентификация волокон, частиц, минеральных включений в вещественных доказательствах

Что такое поляризационный микроскоп

Поляризационный микроскоп — это оптический прибор, в котором для освещения образца используется поляризованный свет. В отличие от обычного светового микроскопа, он оснащён двумя поляризационными фильтрами: поляризатором, расположенным перед объектом, и анализатором, установленным между объективом и окуляром.

Когда поляризованный световой пучок проходит через анизотропный материал, происходит явление двулучепреломления. Именно это свойство позволяет получать контрастное изображение структур, невидимых в обычном проходящем свете.

Результат — яркая, детализированная картина кристаллических и волокнистых структур на тёмном или цветном фоне, что делает прибор незаменимым инструментом для точного анализа.

Принцип работы поляризационного микроскопа

Поляризация света и двулучепреломление

Обычный свет колеблется во всех плоскостях. Поляризатор пропускает только те волны, которые колеблются в одной плоскости. Когда такой луч попадает на анизотропный кристалл или биологическую ткань, он разделяется на два луча с разными скоростями распространения.

Анализатор, повёрнутый перпендикулярно поляризатору (скрещенные николи), гасит свет от изотропных структур. Анизотропные же структуры дают характерное свечение — интерференционную окраску или яркость, по которой исследователь делает выводы о природе вещества.

Ключевые оптические элементы прибора

Конструкция поляризационного микроскопа включает несколько специализированных компонентов:

• Поляризатор — первый фильтр, формирующий поляризованный пучок
• Анализатор — второй фильтр, расположенный после объектива
• Компенсаторы (ретардационные пластины) — для точного измерения двулучепреломления
• Вращающийся столик — позволяет поворачивать препарат и определять оптические оси кристаллов
• Конденсор Бертрана — для наблюдения интерференционных фигур в конфокальном режиме
• Объективы с минимальным собственным двулучепреломлением — специально отобранная оптика

Совокупность этих элементов обеспечивает точность измерений и воспроизводимость результатов.

Виды поляризационных микроскопов

Прямые и инвертированные модели

Прямые микроскопы — классическая компоновка, при которой объектив расположен над препаратом. Они подходят для работы с тонкими шлифами горных пород, гистологическими срезами и кристаллическими препаратами.

Инвертированные модели используются реже, преимущественно в материаловедении и при работе с массивными образцами, которые сложно разместить под прямым объективом.

Поляризационные микроскопы для проходящего и отражённого света

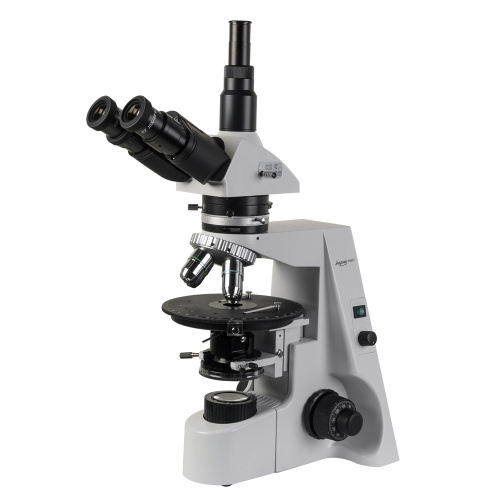

Большинство моделей работают в режиме проходящего света — луч проходит сквозь прозрачный препарат. Это стандартный режим для геологических шлифов и биологических тканей.

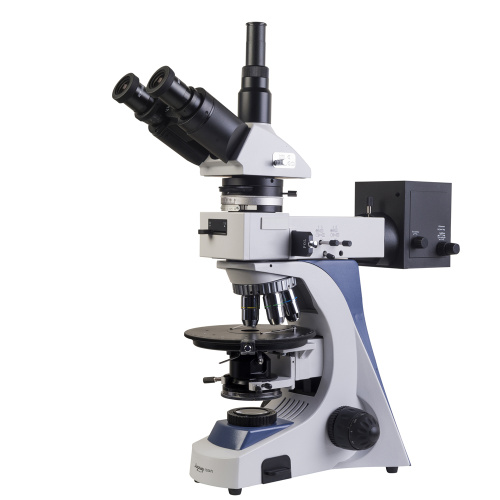

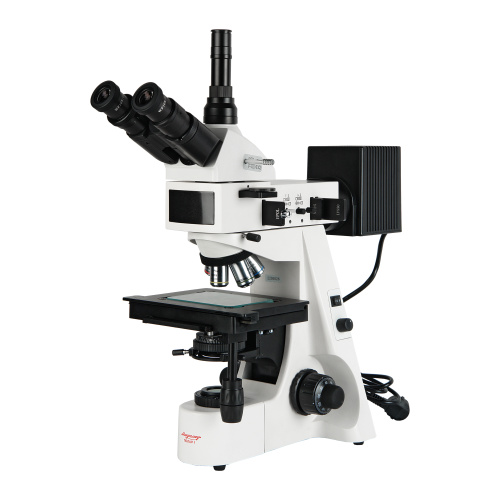

Микроскопы для отражённого поляризованного света применяются при исследовании непрозрачных материалов: металлов, руд, керамики. В таких приборах осветитель и анализатор расположены над образцом.

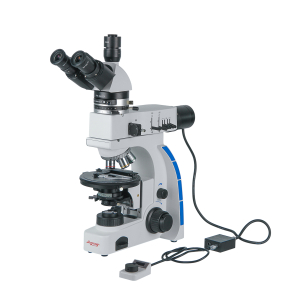

Существуют также универсальные модели, поддерживающие оба режима работы, что расширяет круг решаемых задач.

Поляризационный микроскоп в медицине и гистологии

Диагностика кристаллических артропатий

В клинической практике поляризационная микроскопия синовиальной жидкости — стандарт диагностики подагры и псевдоподагры. Кристаллы моноурата натрия при подагре дают характерное отрицательное двулучепреломление с жёлтой окраской при параллельном расположении к оси компенсатора.

Кристаллы пирофосфата кальция, характерные для псевдоподагры, напротив, обладают слабым положительным двулучепреломлением. Различить эти два состояния без поляризационного микроскопа практически невозможно.

Исследование тканей и патологических отложений

Поляризационная микроскопия применяется в гистологии для:

• Выявления амилоидных отложений (конго-красное окрашивание с характерным яблочно-зелёным свечением)
• Обнаружения кристаллов холестерина в атеросклеротических бляшках
• Исследования коллагеновых волокон и их ориентации в соединительной ткани
• Анализа костной ткани и дентина
• Диагностики силикоза и асбестоза по характеру включений в лёгочной ткани

Поляризационный анализ позволяет получить информацию о молекулярной организации тканей без дополнительного окрашивания — это особенно ценно при работе с нативными препаратами.

Поляризационный микроскоп в геологии и минералогии

Петрографический анализ горных пород

Петрографический микроскоп — один из ключевых инструментов геолога. С его помощью исследуют тонкие шлифы горных пород толщиной около 0,03 мм. При такой толщине большинство минералов становятся прозрачными, и их оптические свойства проявляются в полной мере.

По характеру двулучепреломления, углу погасания, интерференционным окраскам и форме кристаллов специалист определяет минеральный состав породы, условия её образования и историю геологических преобразований.

Определение оптических констант минералов

Поляризационная микроскопия позволяет измерить:

• Показатели преломления минералов
• Величину двулучепреломления
• Угол оптических осей (2V)
• Знак оптической оси
• Плеохроизм — изменение цвета при вращении столика

Эти данные служат основой для точной идентификации минерала и сравнения с эталонными значениями из кристаллооптических таблиц.

Поляризационный микроскоп в фармацевтике и химии

Контроль кристаллических форм лекарственных веществ

Многие фармацевтические субстанции существуют в нескольких полиморфных формах, которые различаются по растворимости, биодоступности и стабильности. Поляризационная микроскопия — один из методов контроля полиморфизма наряду с рентгенофазовым анализом и дифференциальной сканирующей калориметрией.

С помощью поляризационного микроскопа фармацевт может:

• Оценить форму и размер кристаллов активного вещества
• Выявить примеси с отличающимися оптическими свойствами
• Контролировать процесс кристаллизации в режиме реального времени
• Проверить однородность кристаллической структуры в серии образцов

Горячий столик и термомикроскопия

Поляризационные микроскопы нередко комплектуются нагревательным столиком, позволяющим наблюдать фазовые переходы кристаллов при изменении температуры. Такой метод называется термомикроскопией или горячей столик-микроскопией.

Это особенно важно при изучении температур плавления, рекристаллизации и полиморфных переходов — параметров, критичных для фармацевтического производства.

Как выбрать поляризационный микроскоп

Основные критерии выбора

При подборе прибора необходимо учитывать задачи, которые планируется решать. Ключевые параметры:

• Режим работы — проходящий свет, отражённый или комбинированный
• Увеличение — стандартный диапазон от 40× до 1000×
• Наличие вращающегося столика с угловой шкалой
• Тип осветителя — галогеновый или светодиодный (LED)
• Возможность подключения камеры для документирования результатов
• Наличие компенсаторов — пластина λ, пластина λ/4, клин кварца
• Качество объективов — минимальное собственное двулучепреломление

Дополнительные опции

Современные модели могут оснащаться:

• Цифровыми камерами с программным обеспечением для анализа изображений
• Системами измерения двулучепреломления
• Нагревательными и охлаждающими столиками
• Флуоресцентными модулями
• Возможностью работы в тёмном поле

Правильно подобранный прибор обеспечивает точность результатов и удобство работы на протяжении многих лет.

Техническое обслуживание и эксплуатация

Поляризационный микроскоп — точный оптический прибор, требующий бережного обращения. Основные правила эксплуатации:

• Хранить прибор в чехле или под колпаком, защищая от пыли
• Очищать оптику только специальными салфетками и растворами
• Регулярно проверять центровку поляризатора и анализатора
• Не допускать попадания агрессивных химических веществ на оптические элементы
• Проводить периодическую юстировку осветительной системы

Соблюдение этих условий гарантирует стабильную работу прибора и достоверность получаемых данных.

Поляризационная микроскопия остаётся одним из наиболее информативных методов исследования анизотропных структур. Широкий диапазон применений — от клинической лабораторной диагностики до геологических исследований и фармацевтического контроля — делает этот класс приборов востребованным в самых разных областях науки и производства.
