Цифровые

Где применяются цифровые микроскопы

• Электроника и микроэлектроника — Контроль качества пайки, диагностика плат, анализ микросхем
• Машиностроение и металлургия — Контроль поверхностей деталей, выявление дефектов, измерение
• Ювелирное производство — Оценка качества изделий, огранки, инкрустации
• Медицина и фармацевтика — Контроль качества препаратов, анализ биоматериалов
• Научные исследования — Изучение структуры материалов, документирование результатов
• Криминалистика — Исследование вещественных доказательств, экспертиза
• Образование — Демонстрация объектов, лабораторные занятия
• Контроль качества продукции — Входной и выходной контроль на производстве

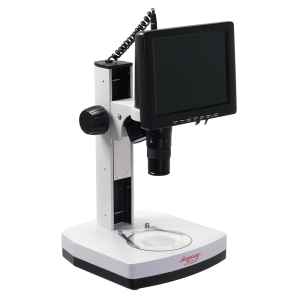

Что такое цифровой микроскоп и как он работает

Цифровой микроскоп — это оптический прибор, в котором изображение объекта формируется не через окуляр, а передаётся на экран монитора или дисплея с помощью встроенной цифровой камеры. Такой подход принципиально меняет работу с оборудованием: оператор не устаёт от длительного наблюдения через окуляр, а изображение доступно сразу нескольким специалистам.

Принцип работы основан на захвате изображения матрицей камеры, которая преобразует оптический сигнал в цифровой. Полученное изображение выводится в режиме реального времени, может записываться, архивироваться и передаваться по сети. Это делает цифровой микроскоп незаменимым инструментом там, где требуется документирование результатов наблюдения.

Современные модели оснащаются матрицами с разрешением от 2 до 20 мегапикселей и выше, что обеспечивает высокую детализацию изображения даже при значительном увеличении. Диапазон увеличения у промышленных моделей может составлять от 10x до 1000x и более.

Ключевые отличия цифрового микроскопа от оптического

Традиционный оптический микроскоп предполагает наблюдение через окуляр одним пользователем. Цифровой микроскоп лишён этого ограничения: изображение выводится на экран, что позволяет работать в команде, проводить совещания и обучение без потери качества наблюдения.

Ещё одно принципиальное отличие — возможность измерения объектов прямо на экране. Встроенное программное обеспечение позволяет проводить линейные, угловые и площадные измерения, строить профили поверхности, сравнивать изображения. Это особенно важно в промышленном контроле качества.

Основные преимущества цифровых микроскопов перед классическими:

• Вывод изображения на монитор или внешний дисплей
• Запись фото и видео в высоком разрешении
• Встроенные инструменты измерения и анализа
• Подключение к компьютеру по USB, HDMI или по сети
• Возможность работы нескольких специалистов одновременно
• Эргономичная работа без усталости глаз
• Архивирование и передача данных

Конструктивные особенности промышленных цифровых микроскопов

Оптическая система и увеличение

Промышленные цифровые микроскопы комплектуются объективами с различными диапазонами увеличения. В зависимости от задачи используются объективы с фиксированным или переменным фокусным расстоянием. Зум-объективы обеспечивают плавное изменение увеличения без смены линз, что ускоряет работу оператора.

Глубина резкости — один из ключевых параметров при выборе прибора. Для контроля рельефных поверхностей важно, чтобы в фокусе одновременно находились как выступающие, так и углублённые участки объекта. Ряд моделей поддерживает функцию расширенной глубины резкости (EDF), при которой программа автоматически объединяет несколько снимков в одно резкое изображение.

Система освещения

Качество освещения напрямую влияет на информативность изображения. В промышленных цифровых микроскопах применяются:

• Кольцевая LED-подсветка — равномерное освещение поверхности, минимум теней
• Коаксиальное освещение — подходит для зеркальных и полированных поверхностей
• Боковое освещение — выявляет рельеф и микродефекты поверхности
• Поляризованный свет — снижает блики на металлах и стекле
• Ультрафиолетовое освещение — для специализированных задач контроля

Регулировка интенсивности и угла освещения позволяет адаптировать прибор к конкретному типу объекта и задаче наблюдения.

Камера и матрица

Цифровая камера — сердце прибора. Разрешение матрицы, размер пикселя, чувствительность и скорость съёмки определяют качество получаемых изображений. Для промышленных задач важны:

• Высокое разрешение для детального анализа
• Высокая частота кадров для наблюдения за движущимися объектами
• Низкий уровень шума при слабом освещении
• Поддержка форматов RAW для последующей обработки

Программное обеспечение для цифровых микроскопов

Возможности цифрового микроскопа во многом определяются программным обеспечением. Современные решения включают полноценные пакеты для анализа изображений, которые значительно расширяют функциональность прибора.

Типичный набор функций программного обеспечения:

• Линейные, угловые и площадные измерения
• Подсчёт объектов и частиц
• Анализ шероховатости поверхности
• Построение 3D-профилей
• Сравнение изображений и наложение эталонов
• Автоматическое обнаружение дефектов
• Формирование отчётов в форматах PDF, Excel
• Интеграция с системами управления производством (MES, ERP)

Часть программных пакетов работает непосредственно на встроенном процессоре прибора, часть требует подключения к компьютеру. Выбор зависит от условий эксплуатации и требований к мобильности рабочего места.

Как выбрать цифровой микроскоп для промышленных задач

Определите диапазон увеличения

Прежде всего необходимо понять, какие объекты и с каким увеличением предстоит исследовать. Для контроля пайки на платах достаточно увеличения 20–200x. Для анализа структуры металлов или полупроводников может потребоваться 500x и более.

Важно учитывать не только максимальное увеличение, но и рабочее расстояние — расстояние от объектива до поверхности объекта. Большое рабочее расстояние позволяет работать с крупными деталями и использовать инструменты непосредственно под объективом.

Оцените требования к измерениям

Если микроскоп используется для метрологических задач, необходимо обратить внимание на точность встроенных измерительных инструментов, наличие калибровки и соответствие метрологическим требованиям. Ряд моделей поставляется с калибровочными линейками и протоколами поверки.

Учтите условия эксплуатации

На производстве микроскоп работает в условиях вибраций, запылённости, перепадов температур. Для таких условий важны:

• Прочный металлический корпус
• Защита от пыли и влаги
• Антивибрационная конструкция штатива
• Надёжное крепление на рабочем месте

Подключение и совместимость

Уточните, какие интерфейсы поддерживает прибор: USB 3.0, HDMI, GigE, Wi-Fi. Это определяет возможность интеграции в существующую IT-инфраструктуру предприятия и скорость передачи данных.

Области применения: подробнее о каждой сфере

Электроника и приборостроение

Контроль качества монтажа печатных плат — одна из наиболее распространённых задач. Цифровой микроскоп позволяет выявить непропаи, мостики, смещение компонентов, трещины в корпусах микросхем. Запись изображений обеспечивает документирование дефектов и прослеживаемость производственного процесса.

Металлургия и машиностроение

Анализ микроструктуры металлов, контроль качества покрытий, выявление трещин и пор на поверхности деталей — всё это задачи, где цифровой микроскоп заменяет или дополняет традиционные металлографические методы. Возможность измерения зёрен, включений и дефектов прямо на экране сокращает время анализа.

Медицина и фармацевтика

В фармацевтическом производстве цифровые микроскопы применяются для контроля качества таблеток, капсул, порошков, а также для анализа кристаллической структуры субстанций. В медицинских лабораториях — для исследования препаратов, клеточных культур, гистологических срезов.

Образование и научные исследования

Вывод изображения на большой экран делает цифровой микроскоп удобным инструментом для демонстраций в учебных аудиториях. Студенты и преподаватели видят одно и то же изображение одновременно, что повышает эффективность обучения.

Техническое обслуживание и уход

Цифровые микроскопы требуют регулярного технического обслуживания для сохранения точности и качества изображения. Основные правила:

• Чистка оптики только специальными безворсовыми салфетками и оптическими растворителями
• Защита от попадания пыли при хранении (чехлы, кожухи)
• Периодическая калибровка измерительных функций
• Обновление программного обеспечения
• Проверка механических узлов штатива и фокусировки

Соблюдение условий хранения — температура, влажность, отсутствие прямых солнечных лучей — существенно продлевает срок службы прибора и сохраняет качество оптики.

Почему важно выбирать оборудование у специализированного поставщика

Приобретение цифрового микроскопа у специализированного поставщика даёт ряд практических преимуществ. Во-первых, возможность получить профессиональную консультацию по подбору модели под конкретные задачи. Во-вторых, гарантийное и постгарантийное обслуживание, наличие запасных частей и расходных материалов.

Немаловажен и вопрос обучения персонала. Квалифицированный поставщик обеспечивает инструктаж по работе с оборудованием и программным обеспечением, что позволяет быстро ввести прибор в эксплуатацию и использовать все его возможности.

Правильно подобранный цифровой микроскоп — это инструмент, который работает годами, решая конкретные производственные или исследовательские задачи с высокой точностью и воспроизводимостью результатов.
