Видеоокуляр DCMС-510 SCOPE
5 MPix, программа ScopePhoto, узел крепления - разъем типа С-mount

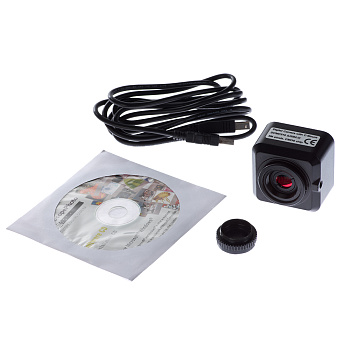

Комплектация видеоокуляра включает программное обеспечние (ПО) на компакт-диске и обеспечивает возможность установки ПО на большинство компьютеров.
Поддерживается операционными системами Windows 2000/XP/2003/Vista 2008 (32 и 64 бит)
Подключение видеоокуляра к компьютеру осуществляется через порт USB.
Программное обеспечение позволяет отображать наблюдаемый объект на экране монитора, масштабировать его, сохранять для дальнейшей обработки как отдельные кадры в виде файлов, так и их последовательности в виде видеофайлов.
Установка видеоокуляра не требует дополнительной настройки, что позволяет производить ее во время работы.

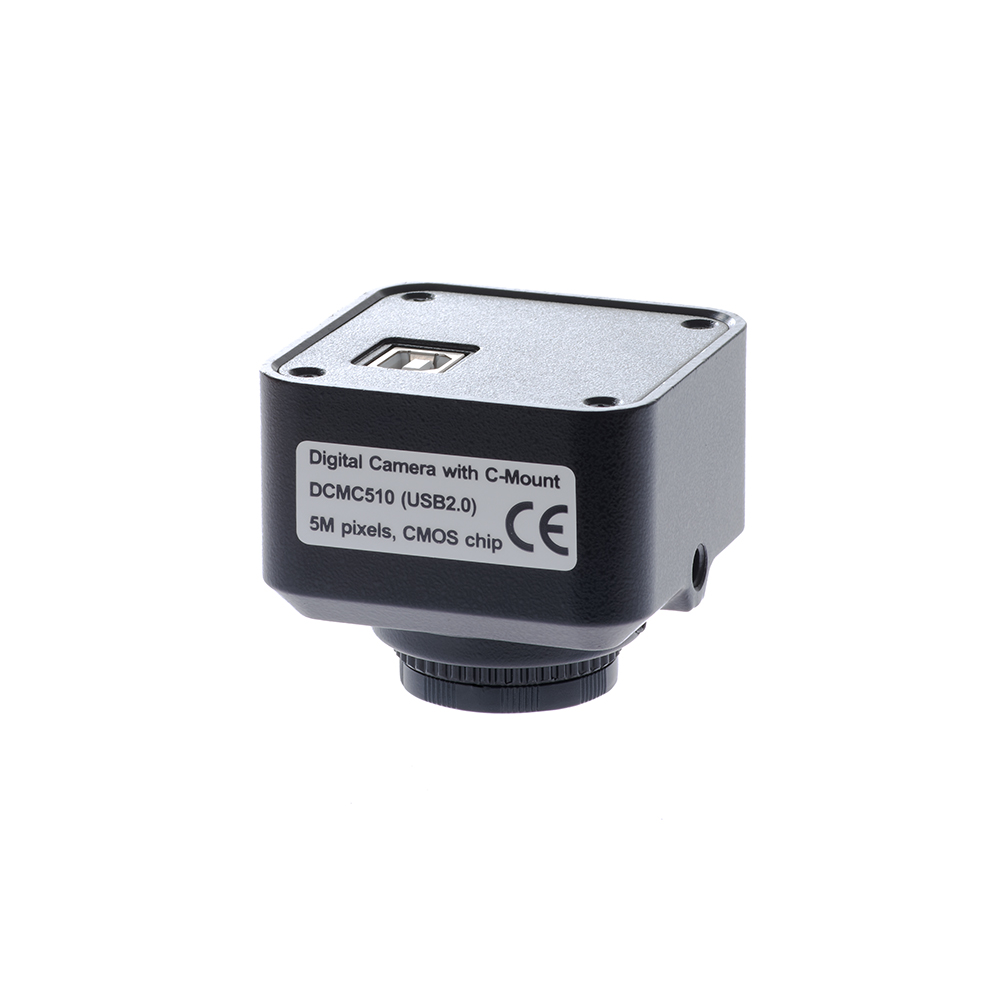

Узел крепления видеоокуляра DCMC-510 к микроскопу имеет внутреннюю резьбу (разъем типа С-mount).
Для установки на микроскопы с тубусом с посадочным диаметром 23,2 мм можно использовать адаптеры 0,37х, 0,5х и 0,75х. Для микроскопов с монокулярной и бинокулярной визуальной насадкой объектив камеры вставляется в окулярной тубус вместо окуляра. При работе с тринокулярными моделями микроскопов камера устанавливается в третий вертикальный выход – канал визуализации. Способы установки камеры можно посмотреть здесь
Для установки на микроскопы с тубусом с посадочным диаметром 23,2 мм можно использовать адаптеры 0,37х, 0,5х и 0,75х. Для микроскопов с монокулярной и бинокулярной визуальной насадкой объектив камеры вставляется в окулярной тубус вместо окуляра. При работе с тринокулярными моделями микроскопов камера устанавливается в третий вертикальный выход – канал визуализации. Способы установки камеры можно посмотреть здесь
Характеристики
Модель сенсора
Цветной CMOS-сенсор
Максимальное разрешение
2592 х 1944
Количество фотоприемных элементов
5 М
Размер сенсора
1/2.2"
Размер пикселя
2.2 μm х 2.2 μm
Чувствительность к излучению длины волны 550 нм
1.2 В/Л в секунду
Частота обновления (зависит от быстродействия компьютера)
не менее 7 кадров/с при разрешении 2592х1944
Динамический диапазон
67 дБ
Длина волны
400-650 нм (инфракрасный фильтр)
Экспозиция
ERS (Электронный вращающийся затвор)
Баланс белого
автоматический режим/ ручной режим
Автоэкспозиция
автоматический режим/ ручной режим
Вывод изображения, скорость передачи данных
USB2.0, до 480 Мбит/с
Электропитание
USB 2.0, 5В
Программно управляемые характеристики
размер изображения, яркость, коэффициент усиления, время экспозиции
Рабочая температура, град. по Цельсию
-30 - 70
Корпус камеры
анодированный металлический корпус, окрашенный в черный цвет. Размеры 41 х 50 х 50 мм
Кабель USB
USB 2.0, длина 2 м
Операционная система
Windows 2000/XP/2003/Vista 2008 (32 и 64 бит)
Программное обеспечение
программа обработки изображений "ScopePhoto"; драйвер устройства, поддерживающий стандарты интерфейса DirectShow и TWAIN, выходные данные в формате RGB24
Дополнительное оборудование
Калибровочный слайд / Калибровочный слайд XY / Адаптер 0,5 для видеоокуляра ToupCam
Сравнение с другими камерами ScopeTek:
Программное обеспечение для камеры ScopeTek DCMC-510:
Драйвер для DCM-510 SCOPE (1.6 Мбайт)
Программа ScopePhoto (29 Мбайт)
Oписание программы ScopePhoto (49 Мбайт)
Драйвера для других камер ScopeTek:
Примеры фотографий с данной камеры*:
* - Препараты взяты из "Набора готовых микропрепаратов Микромед №80"
Модель камеры |
![]() DCMС-510 |
![]() DCM-510 |
![]() DCM-130E |
![]() DCM-130M |
![]() MDC140 BW (Ч/Б) |
Тип сенсора | CMOS | CMOS | CMOS | CMOS | ССD |
Модель сенсора | - | - | - | - |
Sony ICX285AL |
Размер сенсора | 1/2.2" | 1/2.2" | 1/2" | 1/3" | 2/3'' |
Диагональ сенсора,мм | 7,9 мм | 7,9 мм | 8,19 мм | 6 мм | 11,14 мм |
Размер пикселя,мкм | 2.2х2.2 | 2.2х2.2 | 5.2х5.2 | 3,6x3,6 | 6.45x6.45 |
Количество фотоприёмных элементов |
5 МП | 5 МП | 1.3 МП | 1,3 МП | 1,4 МП |
Максимальное разрешение | 2592х1944 | 2592х1944 | 1280х1024 | 1280х1024 | 1376х1040 |
Динамический диапазон | 67 дБ | 67 дБ | 65 дБ | - | 70,1 дБ |
Чувствительность (люкс-сек)Авто/Ручная |
1.2 В/л-c | 1.2 В/л-c | 1,8 В/л-c | 1 В/л-c | 0,05 В/л-c |
Экспозиция | Авто/Руч. | Авто/Руч. | Авто/Руч. | Авто/Руч. | Авто/Руч. |
Частота кадров |
7 к/с (2592х1944) |
7 к/с (2592х1944) |
20 к/с (1280х1024) |
16 к/с (1280 х 1024) |
10 к/с (1360х1024) |
Интерфейс | USB 2.0 | USB 2.0 | USB 2.0 | USB 2.0 | USB 2.0 |
Охлаждение | нет | нет | нет | нет | нет |
Посадочный диаметр | 23.2 мм | 23.2 мм | 23.2 мм | 23.2 мм | 23.2 мм |
Диаметр переходника,мм |
23.2 - 30,5 23.2 - 30 |
23.2 - 30,5 23.2 - 30 |
23.2 - 30,5 23.2 - 30 |
23.2 - 30,5 23.2 - 30 |
23.2 - 30,5 23.2 - 30 |
Программное обеспечение для камеры ScopeTek DCMC-510:
Драйвер для DCM-510 SCOPE (1.6 Мбайт)
Программа ScopePhoto (29 Мбайт)
Oписание программы ScopePhoto (49 Мбайт)
Драйвера для других камер ScopeTek:
Драйвер для камер |
Операционная система | Версия; Дата релиза | Файл |
Window XP/2003/Vista | 02-11-2009 |
Скачать (1.41 Мб) |
|
ScopeTek DCM 130 | |||
ScopeTek DCM 130BW | |||
ScopeTek DCM 310 | |||
ScopeTek DCM 500 |
|||
ScopeTek DCM 510 | |||
ScopeTek DCM 800 | |||
ScopeTek DCM 900 | |||
ScopeTek MDC140BW | |||
ScopeTek DCM 200 | |||
ScopeTek DCM 320 | |||
ScopeTek DCM 560 |
Драйвер для камер |
Операционная система | Версия; Дата релиза | Файл |
Window XP/2003/Vista | 02-11-2009 |
Скачать (0.8 Мб) |
|
ScopeTek DCM 35 |
|||
ScopeTek DCM 130 | |||
ScopeTek DCMC 35 |
|||
ScopeTek DCMC 130 |
|||
ScopeTek DCT 35 |
|||
ScopeTek DCT 130 |
Драйвер для камер |
Операционная система | Версия;Дата релиза | Файл |
Window XP/2003/Vista | 02-11-2009 |
Скачать (0.4 Мб) |
|
ScopeTek DCM300 (USB2.0) |
|||
ScopeTek DCMC300 (USB2.0) |
|||
ScopeTek DCT300 (USB2.0) |
Примеры фотографий с данной камеры*:
* - Препараты взяты из "Набора готовых микропрепаратов Микромед №80"
