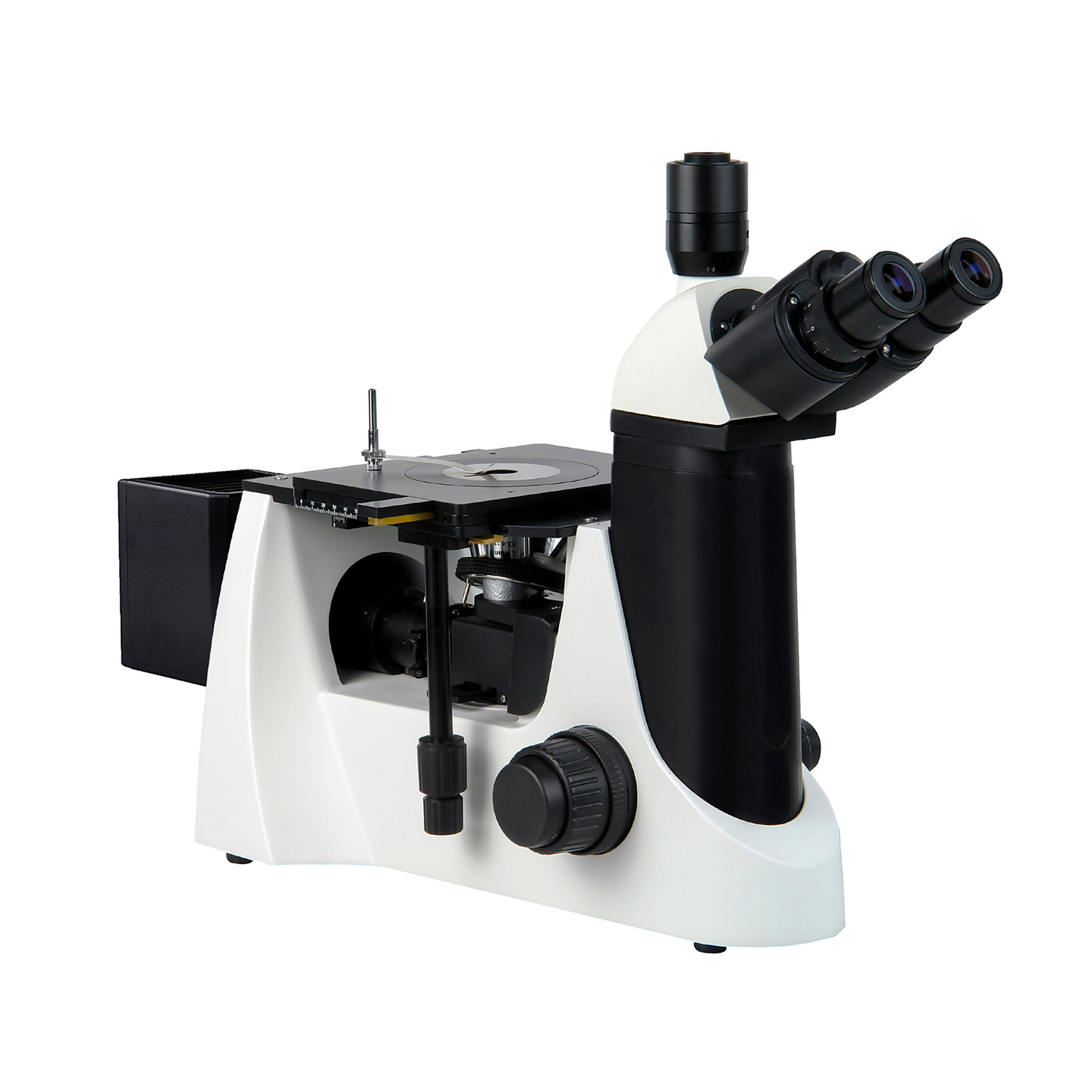

Микроскоп Микромед МЕТ H

Наименование в учётной системе 1С: Микроскоп Микромед МЕТ Н арт. 32515

Микроскоп Микромед МЕТ Н имеет инвертированную конструкцию и предназначен для исследований в отраженном свете. Входящие в комплект микроскопа устройства позволяют проводить исследования в поляризованном свете. Микроскоп применяется для исследований в области металлографии, минералогии, кристаллографии и других областях, где необходимо проводить исследования крупных объектов в отраженном свете и исследовать анизотропные свойства различных образцов. В промышленности микроскоп используется в лабораториях структурного анализа материалов, для контроля качества полупроводниковых материалов, для исследования остаточных напряжений материалов и примесей в растворах.

Микроскоп имеет оптическую схему, рассчитанную на бесконечность, и включает в себя тринокулярную визуальную насадку с окулярными тубусами и каналом визуализации, объективы и осветительное устройство для прямого освещения через объектив.

В базовый комплект микроскопа входят металлографические планахроматы с большим рабочим расстоянием – 5x/0.12, 10x/0.25, 20x/0.40 и 50x/0.70 (S). По дополнительному заказу микроскоп может быть укомплектован металлографическими объективами 80х/0.80 (S) и 100х/0.80 (S).

Микроскоп укомплектован окулярами широкого поля WF 10х/22 и WF 10х/20 с измерительной шкалой. Дополнительно доступны окуляры WF 5х/18 и WF 16х/13 Plan. Общее увеличение с дополнительной оптикой составляет от 25х до 1600х.

В осветителе отраженного света микроскопа использована схема прямого освещения объекта через объектив, обеспечивающая высокую интенсивность освещения в размер поля исследуемого участка. Свет в подобной системе падает на предмет строго по нормали, что имеет важное значение в металлографии.

Осветитель микроскопа имеет схему Кёлера и состоит из вынесенного фонаря с
50 - ваттной галогенной лампой и коллектором, конденсора, центрируемой полевой и апертурной диафрагмы. Питание осветителя осуществляется от встроенного в основание блока питания 12В.

В комплект микроскопа входят вращающийся поляризатор и анализатор в формате слайдеров, устанавливаемые в предназначенные для них слоты. Поляризатор имеет поворотную на 360⁰ оправу, плоскость поляризации анализатора постоянна. Исследования в поляризованном свете позволяют изучать анизотропные свойства объектов, например, кристаллов, высокомолекулярных полимеров и жидких кристаллов. В промышленности в поляризованном свете часто исследуются остаточные напряжения материалов.

Тринокулярная визуальная насадка микроскопа позволяет устанавливать камеру для вывода данных на ПК или внешний монитор. Камера устанавливается на адаптер стандарта С-mount. В комплект поставки микроскопа входит адаптер с увеличением 0.5х,
что позволяет без потерь информативности использовать камеры с сенсором от 1/3 до 1/2.5 дюйма. Дополнительно могут быть приобретены адаптеры 0.25х, 0.65х, 1х и адаптеры для камер DSLR Nikon и Canon. Между каналом визуализации и окулярами световой поток разделяется в соотношении 50:50 и не требует переключения. Благодаря этому возможно одновременное наблюдение в окуляры и вывод цифровых данных с камеры.

Фокусировка микроскопа осуществляется перемещением по вертикали револьверного устройства с объективами с помощью демпфированного механизма зубчато - реечной конструкции. Общий диапазон хода механизма составляет 15 мм. Механизм фокусировки имеет двухступенчатую конструкцию, включающую приводы грубой и тонкой фокусировки. Рукоятки тонкой фокусировки за один оборот перемещают объективы на 0,1 мм. Шкала тонкой фокусировки имеет цену деления = 0,001 мм и расположена на правой рукоятке. Фокусировочный механизм имеет регулятор усилия хода грубой фокусировки, управляемый поворотным кольцом. Это позволяет настраивать комфортное усилие движения револьвера без его самопроизвольного опускания под собственной тяжестью.

Механический предметный столик расположен над объективами, имеет размеры
190 х 150 мм, и обеспечивает перемещение объекта в диапазоне X-Y до 80 - 50 мм. Перемещение по осям X-Y осуществляется зубчато - реечными механизмами и управляется коаксиальными рукоятками. Для размещения объектов столик имеет центральное отверстие Ø110 мм для предметных вставок. На рабочую поверхность нанесено стойкое к повреждениям антибликовое керамическое покрытие.

Микроскоп имеет полностью металлическую конструкцию, базирующуюся на литом штативе без остаточных напряжений. Все детали механизмов изготовлены на высокоточном оборудовании из конструкционных сплавов высокого качества. Конструкция микроскопа гарантирует надежность конструкции, стабильность работы и точность настроек. Основание и штатив микроскопа имеют износостойкое антистатическое покрытие.
