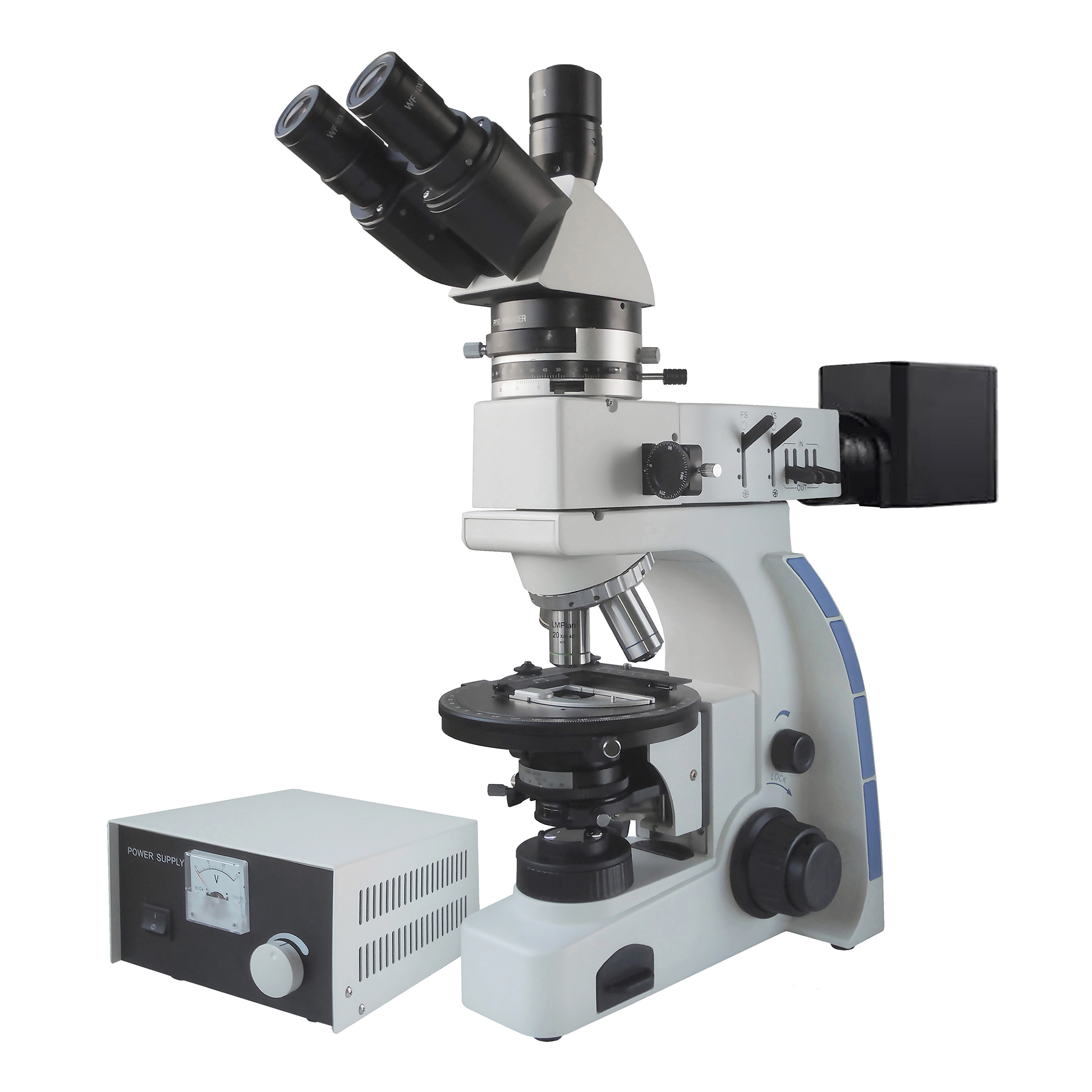

Микроскоп Микромед ПОЛАР 4 H
Наименование в учётной системе 1С: Микроскоп Микромед ПОЛАР 4 Н арт. 32514
Микроскоп Микромед ПОЛАР 4 Н применяется для исследований в металлографии, минералогии, кристаллографии, геологии и других областях, где необходимо проводить исследования в проходящем и отраженном поляризованном свете и исследовать двойное лучепреломление различных образцов. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, структурного анализа материалов,
для исследования остаточных напряжений материалов и примесей в растворах.
Оптическая схема «бесконечность» и планахроматические объективы позволяют наблюдать и записывать изображения с минимальными оптическими искажениями и высокой резкостью по всему полю. В комплекте к микроскопу поставляется 4 объектива с увеличенным рабочим расстоянием. Увеличение микроскопа в стандартной комплектации 50х - 500х, при использовании дополнительных окуляров и объективов 25х - 1600х. Револьвер на 5 объективов имеет центрируемые гнезда для объективов.
Визуальная насадка тринокулярного типа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается с помощью входящего в комплект оптического адаптера с увеличением 0.65х, что позволяет полноценно применять камеры профессионального класса с сенсорами высокого разрешения и размером до 2/3 дюйма.
В микроскопе используется схема освещения Кёлера, позволяющая максимально использовать разрешающую способность объективов и наблюдать изображения высокого контраста и яркости. В качестве источника света применяется галогенная лампа 20Вт/6В.
Система проходящего света предназначена для работы как с обычным светом, так и поляризованным. Для работы с поляризацией используется поляризатор, встроенный
в конденсор. Оправа поляризатора имеет поворотную на 360⁰ конструкцию. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе в обычном свете выводится из хода лучей.
В промежуточный тубус микроскопа встроена линза Бертрана с механизмом фокусировки. Это устройство применяется при исследованиях в сходящихся лучах - коноскопических исследованиях. Наиболее часто этот метод используется при изучении оптических свойств кристаллов за счет наблюдения интерференционных фигур исследуемых объектов в задней фокальной плоскости объектива.
Система отраженного света имеет схему Кёлера и предназначена для работы с поляризованным и обычным светом. В микроскопе использована схема прямого освещения предмета через объектив посредством опак-иллюминатора. Такая схема позволяет создавать высокую интенсивность освещения в размер поля исследуемого участка предмета. Также свет при использовании подобной схемы падает на предмет строго по нормали, что особенно важно для исследования образцов в металлографии и петрографии. В качестве источника света используется галогенная лампа 50Вт/12В. Устройство питается от вынесенного блока стабилизированного питания.
Для работы с поляризованном отраженным светом используется выдвижной поляризатор с вращаемой на 360⁰ плоскостью поляризации, при работе с обычным светом поляризатор выдвигается из хода лучей. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе в обычном свете выводится из хода лучей.
Фокусировка микроскопа производится с помощью демпфированного зубчато - реечного механизма с коаксиальной системой грубой и тонкой фокусировки. Механизм размещен в штативе микроскопа. Рукоятка тонкой фокусировки имеет шкалу с ценой деления
= 0,001 мм и за один оборот перемещает предметный столик на 0,1 мм. Правая рукоятка механизма имеет регулируемый ограничитель перемещения столика. Ход механизма фокусировки составляет 20 мм. Конструкция механизма гарантирует точное движение предметного столика без люфтов, высокую точность фокусировки и повторяемость величин перемещения всех механизмов.
Предметный столик микроскопа специально предназначен для работы с поляризацией. Столик имеет диаметр 160 мм, может вращаться на 360⁰ и укомплектован съемным препаратоводителем высокой точности. Перемещение объекта по направлениям X - Y
в диапазоне 48 - 27 мм контролируется по шкалам с нониусами.
Характеристики:
| Микроскоп Микромед ПОЛАР 4 Н | |
| Тип микроскопа - прямой | |
| Увеличение в базовой комплектации - 50х - 500х | |
| Увеличение c дополнительной оптикой - 25х - 1600х | |
| Оптическая схема - бесконечность (∞) | |
| Визуальная насадка | |
| Тринокулярная | |
| Тип насадки - Зидентопфа | |
| Угол наклона окулярных тубусов - 30⁰ | |
| Поворот насадки - 360⁰ | |
| Собственное увеличение насадки - 1х | |
| Регулировка межзрачкового расстояния - 52 ... 75 мм | |
| Диоптрийная настройка - на левом тубусе ±5 дптр | |
| Деление светового потока - 50:50 | |
| Объективы | |
| В комплекте - 5x/0.12, 10x/0.25, 20x/0.40, 50x/0.70 (S) | |
| Дополнительно - 80х/0.80 (S), 100х/0.80 (S) | |
| Тип коррекции объективов - планахроматы | |
| Коррекция "бесконечность (∞)" | |
| Увеличенное рабочее расстояние | |
| Рассчитаны на работу без покровного стекла | |
| Парфокальная высота - 45 мм | |
| Установочный стандарт DIN | |
| Револьверное устройство - на 5 объективов | |
| Центрируемые гнезда объективов | |
| Окуляры | |
| В комплекте - WF 10х/22мм, WF 10х/20мм Cross | |
| Дополнительно WF 5х/18мм, WF 16х/13мм Plan | |
| Окуляры с вынесенным зрачком | |
| Посадочный диаметр - 30.0 мм | |
| Осветитель проходящего света | |
| Освещение - Кёлера | |
| Центрируемый иммерсионный Аббе, NA = 0.90/1,25OIL | |
| Регулировка по высоте - 18 мм | |
| Регулируемая апертурная ирисовая диафрагма | |
| Откидная фронтальная линза на кронштейне | |
| Регулируемая полевая ирисовая диафрагма | |
| Встроенный вращающийся на 360⁰ поляризатор | |
| Источник света - галогенная лампа 20Вт/6В | |
| Регулировка яркости - 0…100% | |
| Осветитель отраженного света | |
| Освещение - Кёлера с прямой подсветкой через объектив | |
| Лампа и конденсор в вынесенном фонаре | |
| Регулируемая полевая ирисовая диафрагма | |
| Регулируемая апертурная ирисовая диафрагма | |
| Выдвижной поляризатор с вращением на 360⁰ | |
| Светофильтры встроенные, переключаемые B, G, Y, ND | |
| Источник света - галогенная лампа 50Вт/12В | |
| Регулировка яркости - 0…100% | |
| Питание от внешнего блока питания | |
| Промежуточный тубус | |
| Слот для компенсаторов | |
| Выдвижной анализатор с вращением на 180⁰ | |
| Линза Бертрана - переключаемая, с фокусировкой | |
| Оптические компенсаторы в комплекте - | |
| 1/4λ (137nm), λ (530 nm), кварцевый клин 4λ | |
| Окулярная камера (дополнительно) | |
| Посадочный стандарт - C-mount | |
| Оптический адаптер в комплекте - 0.65х | |
| Механизм фокусировки | |
| Зубчато-реечный демпфированный механизм | |
| Коаксиальные рукоятки грубой и тонкой фокусировки | |
| расположены с обеих сторон штатива | |
| Диапазон перемещения механизма - 20 мм | |
| Величина хода тонкой фокусировки - 0,1 мм/оборот | |
| Цена деления тонкой фокусировки - 1 мкм | |
| Механизм регулировки жесткости грубой фокусировки | |
| Ограничитель хода фокусировки | |
| Предметный столик | |
| Поворотный круглый механический столик | |
| Диаметр - 160 мм | |
| Шкала круговая на 360⁰, с нониусом, цена деления 1⁰ | |
| Накладной препаратоводитель со шкалами и нониусами | |
| Перемещение препарата X-Y в диапазоне 48-27 мм | |
| Условия эксплуатации | |
| Питание - сеть переменного тока 100...240В / 50...60Гц | |
| Рабочий диапазон температур - 5... 40⁰С | |
| Рабочий диапазон отн. Влажности - 20…90% | |
| Массо-габаритные параметры | |
| Размеры микроскопа (ГхВхШ) - 510 мм х 580 мм х 270 мм | |
| Размеры блока питания (ГхВхШ) - 230 мм х 107 мм х 180 мм | |
| Размеры в упаковке - 600 мм х 500 мм х 500 мм | |
| Масса микроскопа с блоком питания - 13 кг | |
| Масса в упаковке - 17 кг | |
Особенности:
- Оптическая схема «бесконечность» и планахроматы c увеличенным рабочим расстоянием.
- Исследования в проходящем и отраженном поляризованном и обычном свете.
- Система прямого отраженного освещения предмета через объектив.
- Схема проходящего света Кёлера для высокой резкости и контраста.
- В осветителях использованы галогенные ламы с теплым спектром излучения.
- Револьвер на 5 объективов с центрируемыми гнездами.
- Фокусируемая линза Бертрана для коноскопических исследований.
- Визуальная насадка с каналом визуализации и адаптером С-mount для окулярной камеры.
Комплектация:
- Штатив со встроенным в основание осветителем, конденсором, револьверным устройством и механизмом фокусировки
- Револьвер на 5 позиций объективов с центрирумыми гнездами (установлен на штативе)
- Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰
- Модуль осветителя отраженного света с фонарем
- Блок питания внешний
- Промежуточный тубус с анализатором и линзой Бертрана
- Столик круглый, поворотный 360⁰, Ø160 мм (установлен на штативе)
- Конденсор Аббе центрируемый иммерсионный, NА=0.9/1.25 со встроенным поворотным на 360⁰ поляризатором (установлен на штативе)
- Препаратоводитель накладной с перемещением X-Y в диапазоне 48-27 мм (установлен)
- Объектив L PLAN 5x/0.12 ∞/-
- Объектив LM PLAN 10x/0.25 ∞/0
- Объектив LM PLAN 20x/0.4 ∞/0
- Объектив LM PLAN 50x/0.70 (S) ∞/0
- Окуляр WF 10х/22 с удаленным зрачком - 2шт
- Окуляр WF 10х/20 Cross с удаленным зрачком, со шкалой
- Слайдер с компенсатором 1/4λ (137nm)
- Слайдер с компенсатором λ (530 nm)
- Слайдер с кварцевым клином 4λ
- Слайдер с поворотным на 360⁰ анализатором
- Светофильтр Ø38 мм, матовый
- Светофильтр Ø38 мм, желтый
- Светофильтр Ø38 мм, синий
- Светофильтр Ø38 мм, зеленый
- Адаптер С-mount 0.65х
- Зажимы пружинные
- Лампа галогенная 20Вт/6В, цоколь G4, 2 шт (одна установлена)
- Лампа галогенная 50Вт/12В, цоколь G4, 2 шт (одна установлена)
- Кабель питания
- Пылезащитный чехол
- Ключ шестигранный 2 мм
- Ключ шестигранный 3 мм
- Отвертка шестигранная 1.5 мм
- Предохранитель запасной (вставка плавкая) 3.15А/250В - 2 шт
- Руководство по эксплуатации
По дополнительному заказу:
- Объектив LM PLAN 80x/0.80 (S) ∞/0
- Объектив L PLAN 100x/0.80 (S) ∞/0
- Объектив SP POL 4x/0.13 ∞/0.17
- Объектив SP POL 10x/0.30 ∞/0.17
- Объектив SP POL 40x/0.70 (S) ∞/0.17
- Объектив SP POL 60x/0.80 (S) ∞/0.17
- Объектив SP POL 20х/0.45 (S) ∞/0.17
- Объектив SP POL 100х/1.25 (S, Oil) ∞/0.17
- Окуляр WF 5х/18 с удаленным зрачком - 2шт
- Окуляр WF 16х/13 Plan с удаленным зрачком - 2шт
- Масло иммерсионное
- Видеоокуляр (камера) с ПО
- Адаптер С-mount 0.5х
- Адаптер С-mount 0.25
- Адаптер С-mount 1х
- Адаптер Nikon DSLR
- Адаптер Canon DSLR
- Калибровочный слайд X-Y
