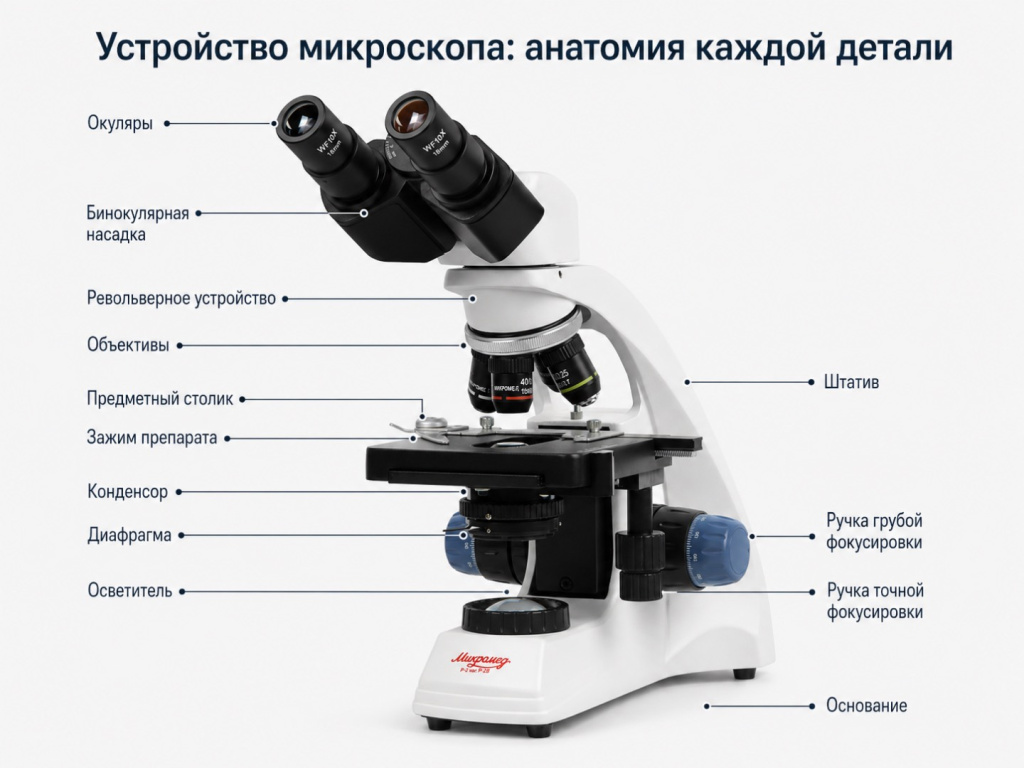

Устройство микроскопа: анатомия каждой детали

Когда вы смотрите в окуляр микроскопа и видите удивительный мир клеток, бактерий или кристаллов, за этим стоит продуманная конструкция. Чтобы пользоваться прибором уверенно, выбирать его осознанно и правильно ухаживать, полезно понимать, из чего он состоит. Давайте разберём анатомию составного светового микроскопа — самого распространённого типа для лабораторий, школ и домашнего использования.

Микроскоп принято делить на механическую и оптическую части. Механическая — это каркас и механизмы, которые обеспечивают стабильность и точность. Оптическая — линзы, которые создают увеличенное изображение. Рассмотрим основные детали микроскопа подробнее.

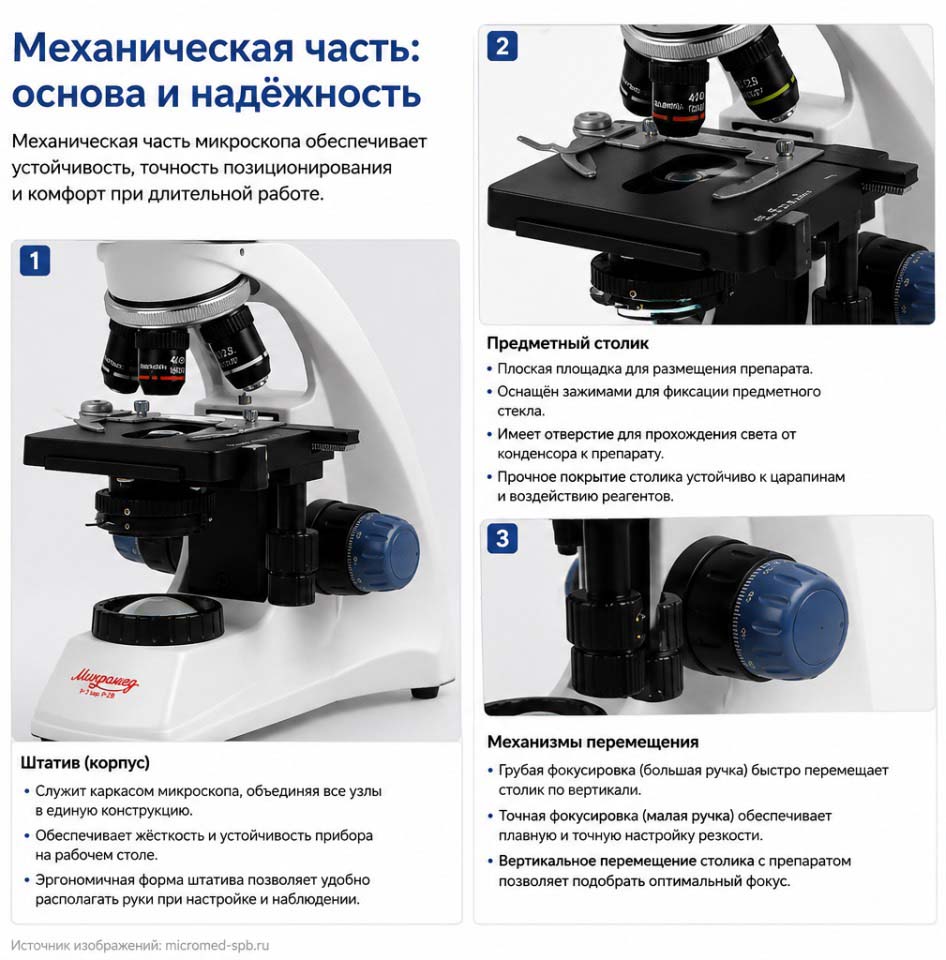

Механическая часть: основа и надёжность

Главный элемент механической части — штатив. Что такое штатив в микроскопе? Это не просто подставка, а целая конструкция, состоящая из массивного основания и вертикальной стойки (колонки или тубусодержателя).

Основание штатива обычно имеет U-образную или подковообразную форму. Оно придаёт прибору устойчивость, не даёт ему опрокинуться даже при активной работе. Чем тяжелее и шире основание, тем лучше. На нём часто располагается источник света.

Колонка штатива соединяет основание с верхней частью прибора. К ней крепятся предметный столик, механизмы фокусировки и тубус. Штатив для микроскопа нужен прежде всего для того, чтобы все элементы были жёстко зафиксированы относительно друг друга. Без прочного штатива любое касание стола или даже дыхание могло бы смазать изображение.

На штативе находится предметный столик — площадка, на которую кладут препарат. В простых моделях столик фиксированный, в более продвинутых — с координатными механизмами, позволяющими плавно перемещать препарат влево-вправо и вперёд-назад. По краям столика часто есть зажимы-препаратодержатели, чтобы стеклышко не ездило.

Рядом расположены винты фокусировки. Обычно это коаксиальные рукоятки: большая отвечает за грубую фокусировку (быстрое приближение объектива к препарату), маленькая — за точную (микрометрическую) регулировку. Плавность хода этих винтов — один из показателей качества микроскопа.

Что относится к механической части микроскопа? Именно штатив, предметный столик, винты фокусировки и револьвер. Всё остальное — оптика и освещение.

Тубус микроскопа — связующее звено

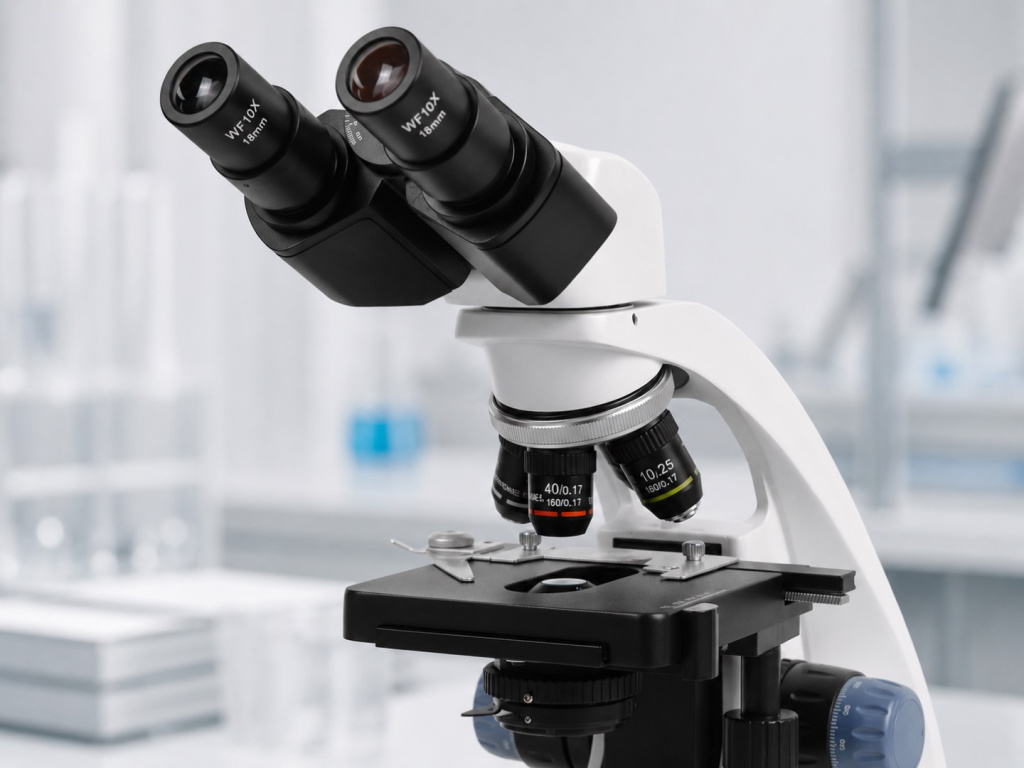

Один из часто упоминаемых элементов микроскопа — тубус микроскопа. Что такое тубус на микроскопе? Это полая трубка (или система трубок в бинокулярных моделях), которая служит для крепления окуляров в верхней части и револьверного устройства с объективами в нижней.

Тубус фиксирует строго определённое расстояние между объективами и окулярами. Это расстояние (оптическая длина тубуса) критически важно для правильной работы всей оптической системы. В современных микроскопах тубус часто наклонён для удобства наблюдения, а в бинокулярных моделях имеет регулировку межзрачкового расстояния и диоптрийную коррекцию.

Оптическая часть: объективы, окуляры, освещение

К тубусу крепится револьвер — вращающаяся головка с несколькими гнёздами для объективов. Револьвер позволяет моментально менять объективы разного увеличения, не теряя препарат из виду.

Сами объективы — это самые важные оптические детали. Каждый представляет собой сложную систему линз в металлической оправе. Они дают первичное увеличение: от 4× до 100×. Объективы бывают «сухими» и иммерсионными (для масла).

Через окуляры мы рассматриваем конечное изображение. Окуляры тоже имеют своё увеличение (обычно 10× или 15×) и влияют на общее увеличение микроскопа (увеличение объектива × увеличение окуляра).

Не менее важна система освещения. Внизу под столиком находится конденсор — линза, которая собирает и направляет свет на препарат. Рядом с ним — ирисовая диафрагма, регулирующая количество света и контраст. В современных приборах используется встроенная LED-лампа с регулировкой яркости. В старых моделях — зеркало, отражающее дневной свет.

Как всё это работает вместе

Свет проходит через препарат, объектив создаёт увеличенное перевернутое изображение, которое окуляр доводит до комфортного для глаза. Механические детали микроскопа обеспечивают точное позиционирование и стабильность, а оптика — качество картинки.

Знание таких элементов помогает не только при работе, но и при выборе прибора. Обращайте внимание на материал штатива (металл предпочтительнее пластика), плавность механизмов, наличие ахроматической или план-оптики.

Дополнительные аксессуары — расширяем возможности микроскопа

Базовой конструкции обычно хватает для большинства задач, но со временем многие хотят большего. Именно для этого существуют допы — дополнительные аксессуары и комплектующие.

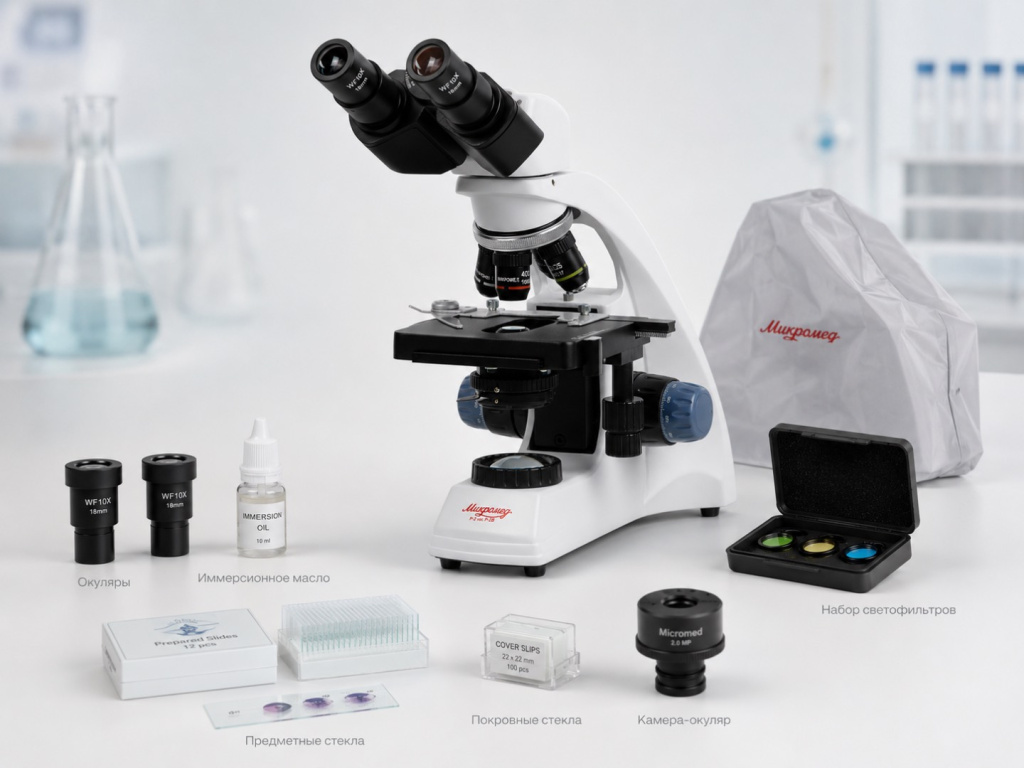

Самые популярные из них: цифровая камера с USB-выходом, которая превращает обычный микроскоп в цифровой и позволяет выводить изображение на экран компьютера или ноутбука, делать фото и видео; конденсор тёмного поля, который помогает увидеть прозрачные и бесцветные объекты (бактерии, живые клетки) в ярком контрасте без окрашивания; устройство простой поляризации — незаменимо для изучения минералов, кристаллов и волокон; сменные объективы и окуляры с другими увеличениями; специальные осветители (в том числе кольцевые для стереомикроскопов) и иммерсионное масло.

Есть даже готовые наборы препаратов и удобные чехлы для хранения. Эти мелочи заметно расширяют возможности прибора и делают работу с ним комфортнее и интереснее.

Вместо заключения

Разобравшись в анатомии микроскопа, вы начинаете видеть в нём не просто прибор, а продуманную систему. Это помогает дольше сохранять его в рабочем состоянии и получать максимум удовольствия от наблюдений.
