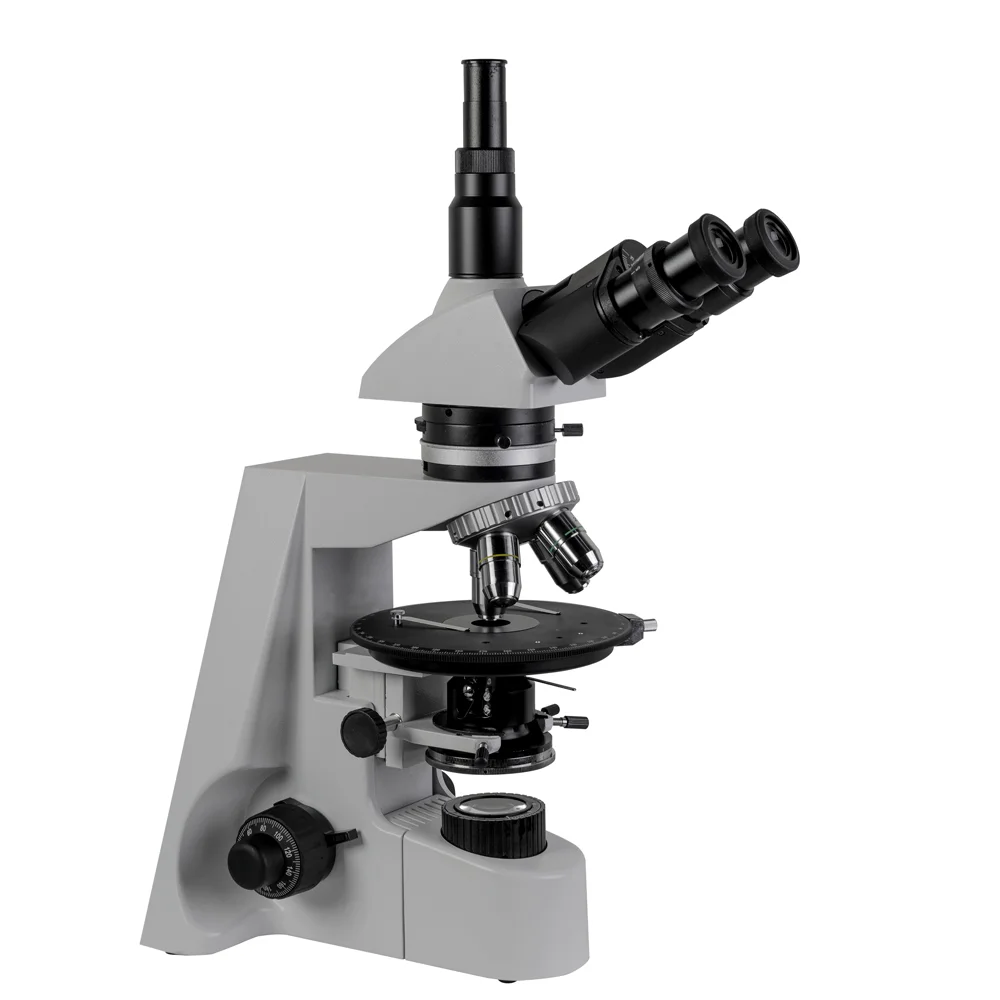

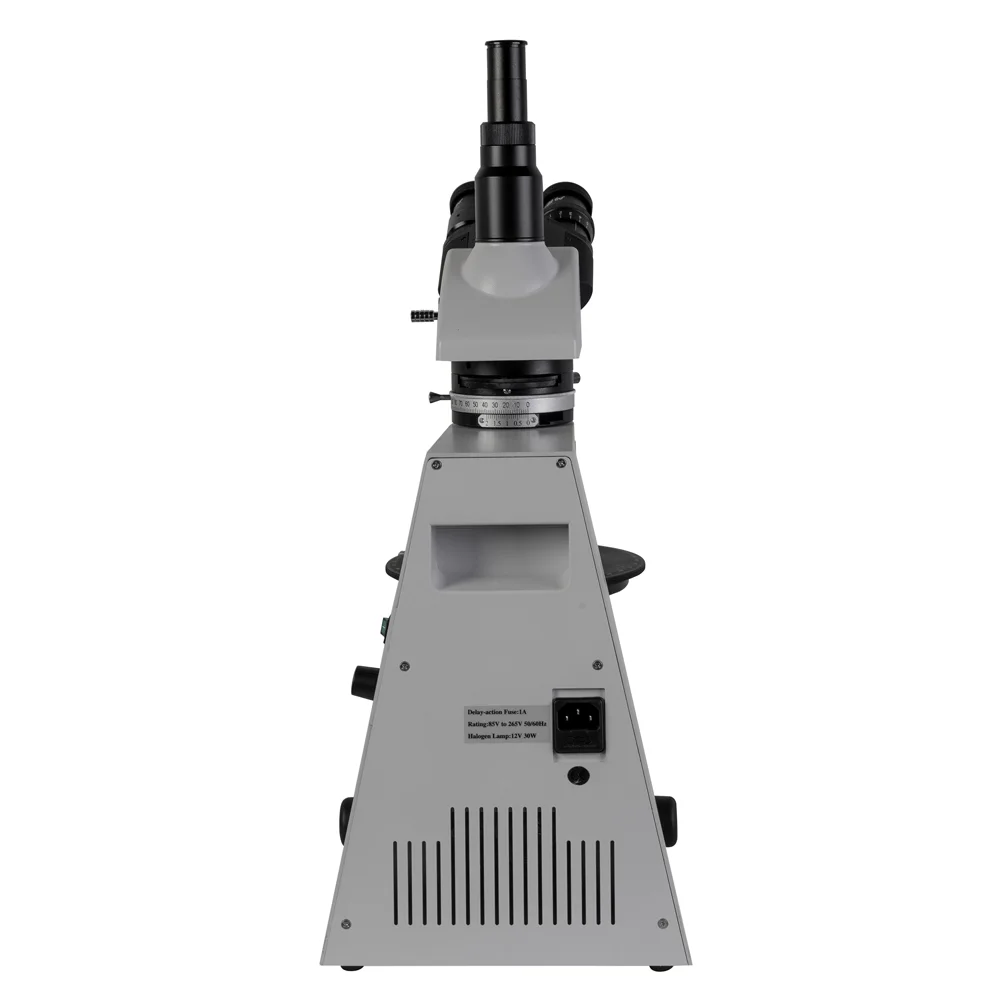

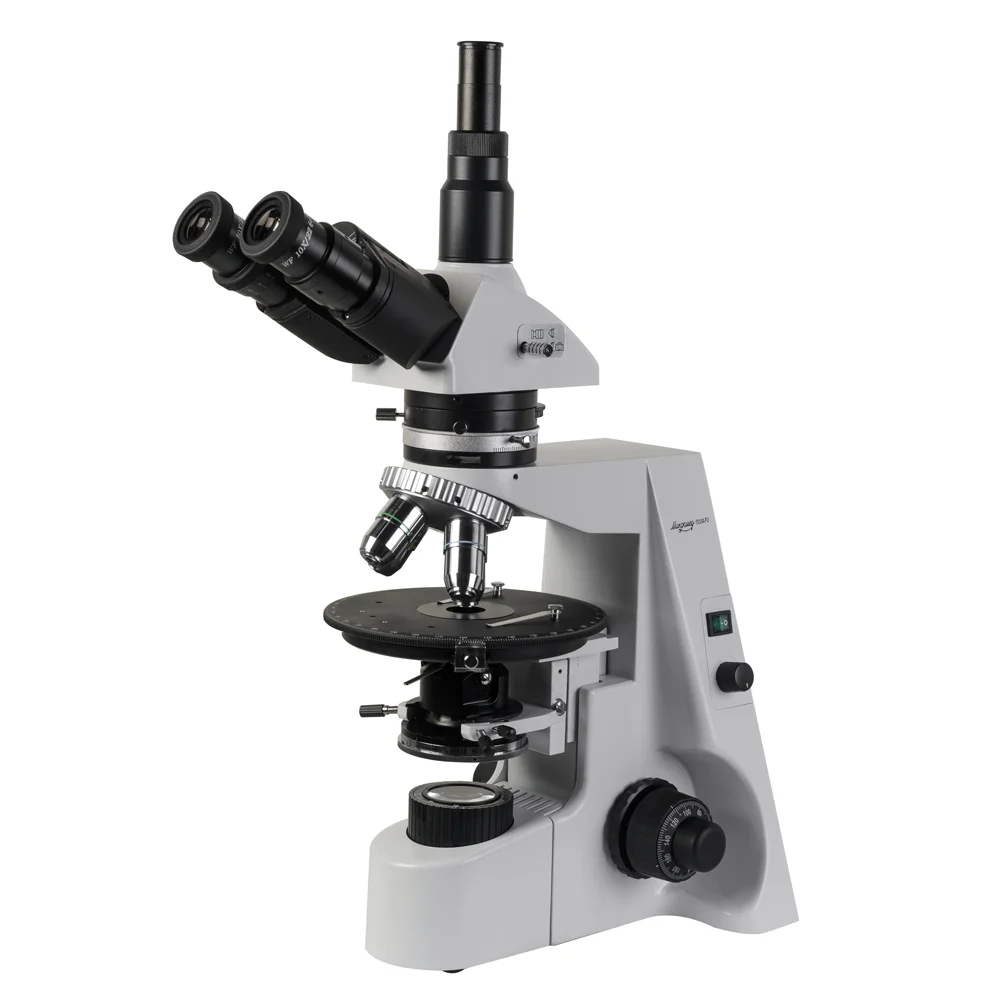

Микроскоп поляризационный Микромед ПОЛАР 2

Области применения микроскопа - исследования в минералогии, кристаллографии, криминалистике и других областях, где необходимо проводить исследования в проходящем свете и исследовать анизотропные свойства различных материалов. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, исследования остаточных напряжений материалов и примесей в растворах.

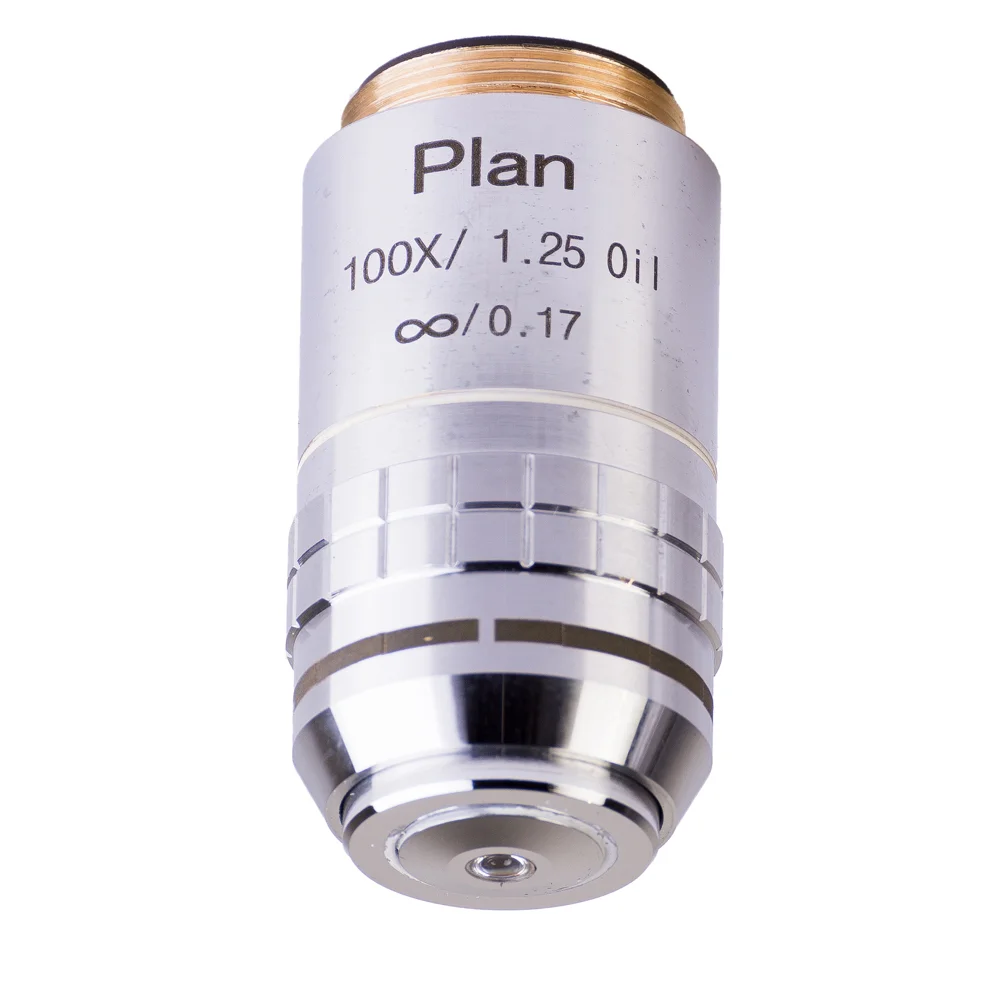

Увеличение микроскопа в стандартной комплектации 40х-1000х, при использовании дополнительных окуляров 40х-2000х.  В базовом комплекте микроскопа шесть объективов, предназначенных для обычного и поляризованного света - 4x/0.10, 10x/0.25, 20х/0.40, 40x/0.65, 60x/0.80 и иммерсионный объектив 100х/1.25OIL.

Объективы микроскопа с планахроматической коррекцией изготовлены с применением оптических стекол без напряжений (SF). В объективах исправлена кривизна поля и сферическая аберрация, поэтому объективы создают плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому пределу.

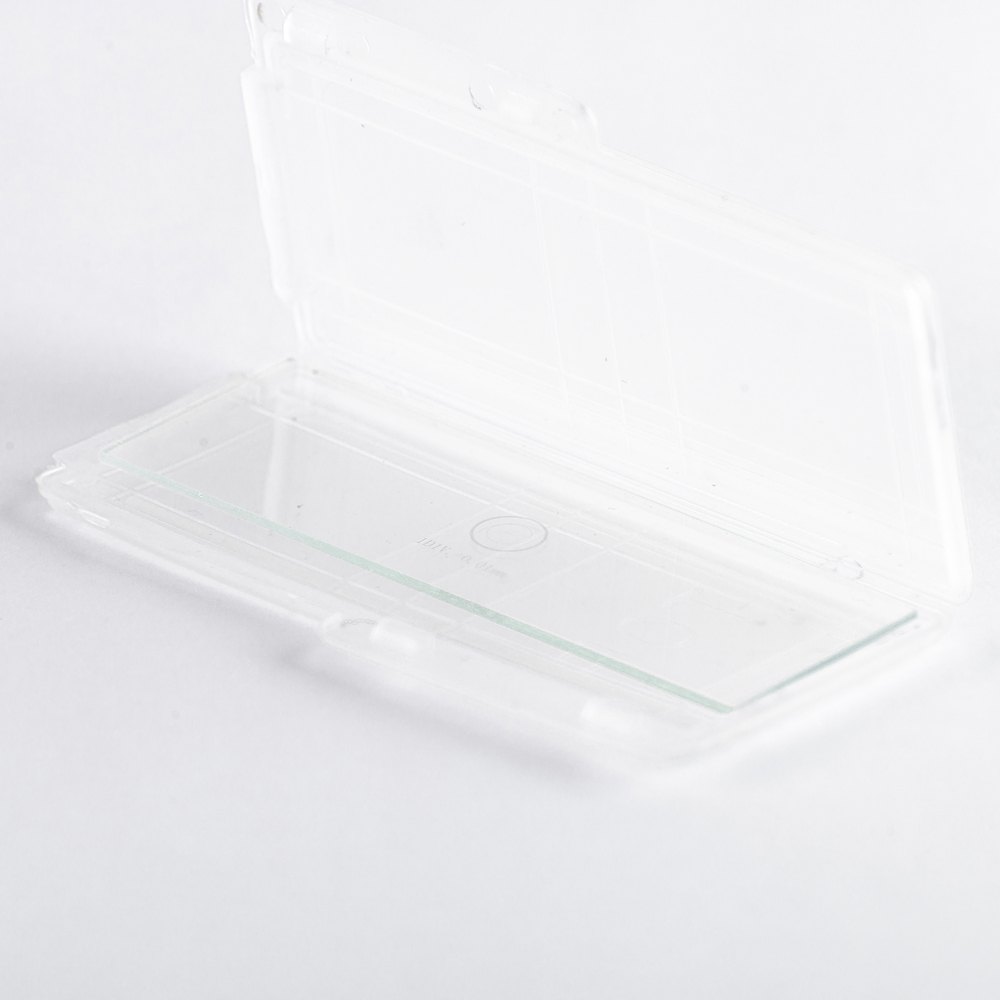

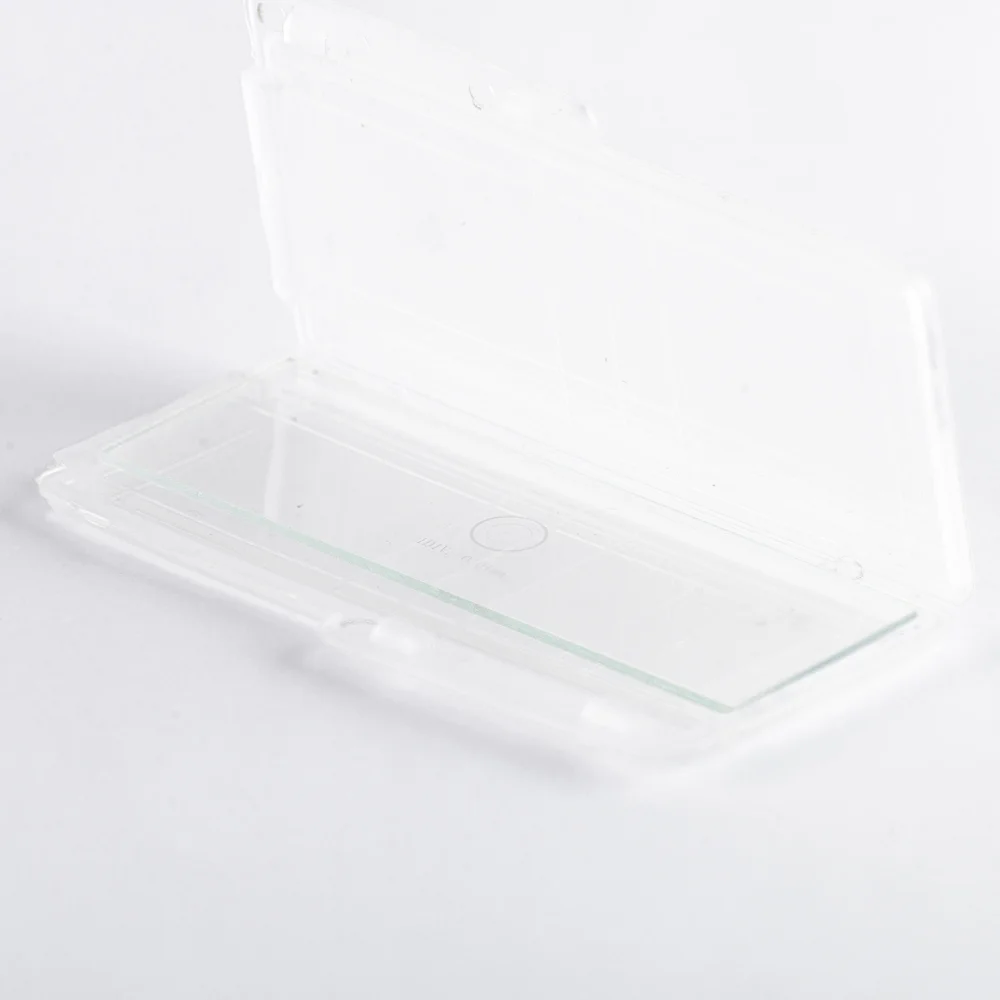

Окуляры широкого поля с вынесенным на 20 мм выходным зрачком позволяют наблюдать полное поле зрения даже исследователю в очках. В базовом комплекте микроскопа два стандартных окуляра WF10х/22, окуляр WF10х/22 со шкалой с ценой деления 0.1 мм, окуляр WF10х/22 с сеткой и окуляр WF10х/22 с перекрестием. Для измерения линейных размеров деталей объекта в комплект входит также объект-микрометр 0.01 мм.

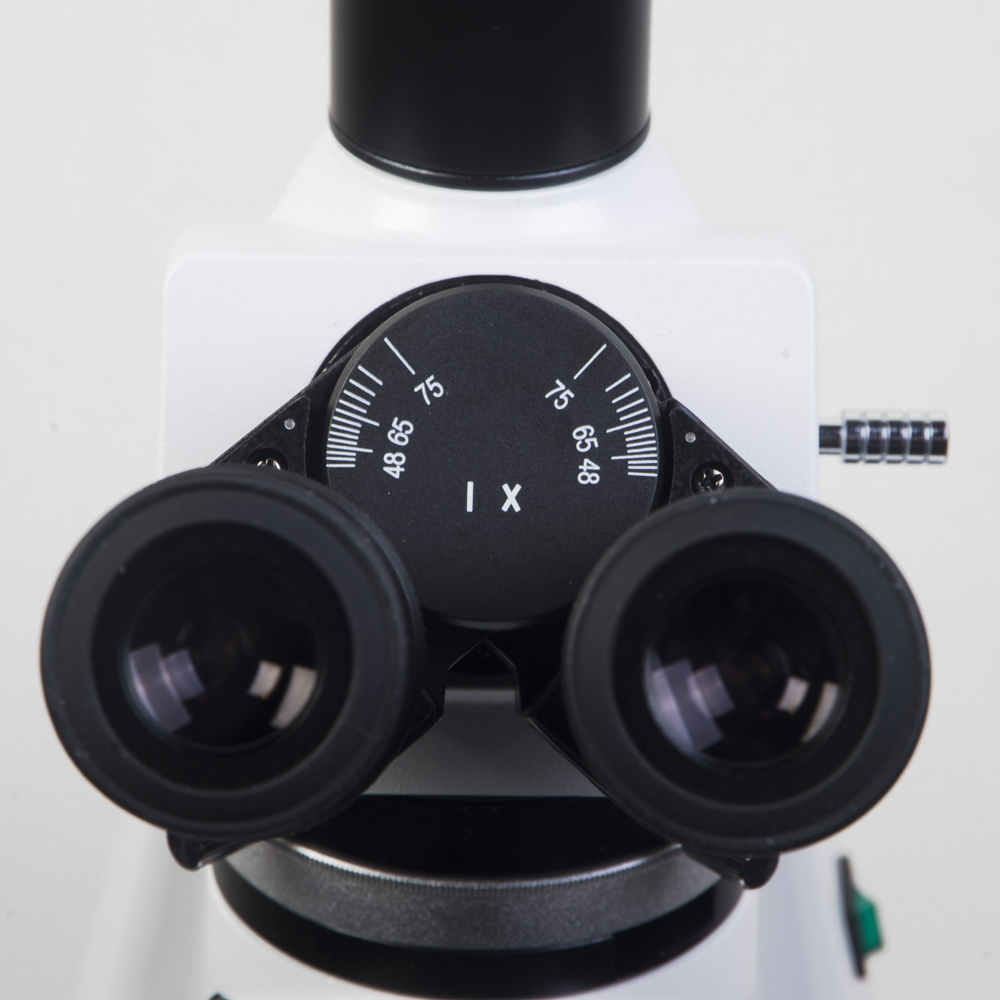

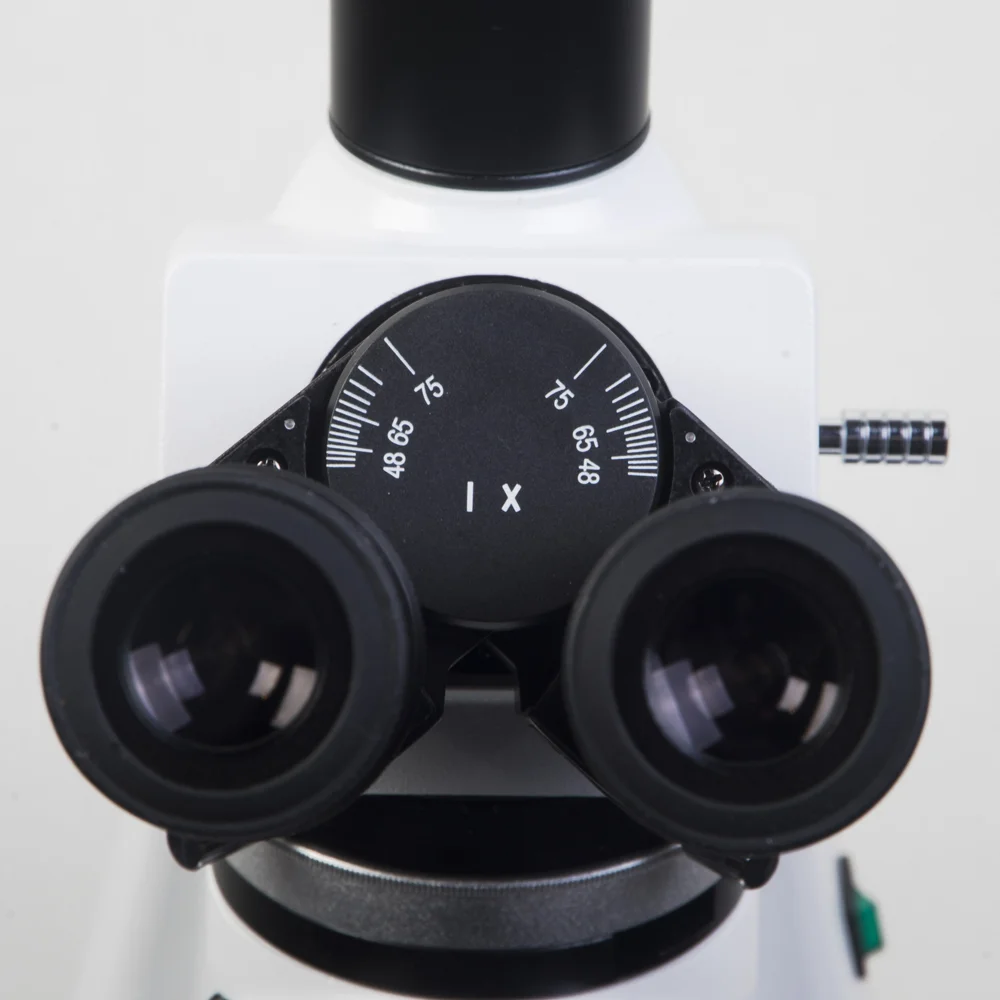

Тринокулярная визуальная насадка позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в вертикальный тубус с унифицированным посадочным диаметром 23.2 мм. Тубус имеет регулировку для точной настройки соответствия резкости изображений, наблюдаемых в окуляры и на мониторе ПК.
Световой поток с окуляров на камеру переводится оптическим переключателем с рукояткой на визуальной насадке.

Револьверное устройство предназначено для установки четырех объективов. Каждое гнездо для объектива оснащено механизмом центрировки, благодаря этому возможна прецизионная настройка соосности объектива, оптики осветителя и центра вращения предметного столика с исследуемым образцом.

Осветитель проходящего света схемы Кёлера включает в себя центрируемый конденсор с апертурной диафрагмой и коллектор с полевой диафрагмой. В качестве источника света используется галогенная лампа 30Вт на напряжение 12В. Для настройки освещения конденсор установлен на кронштейне с возможностью подвижек для центрировки и подвижек по оси для фокусировки конденсора. При работе с объективами 4х и 10х фронтальная линза конденсора может выводиться из хода лучей, для этого она размещена на поворотном кронштейне. Блок питания лампы встроен в основание микроскопа и имеет регулировку яркости в пределах от 0 до 100%.

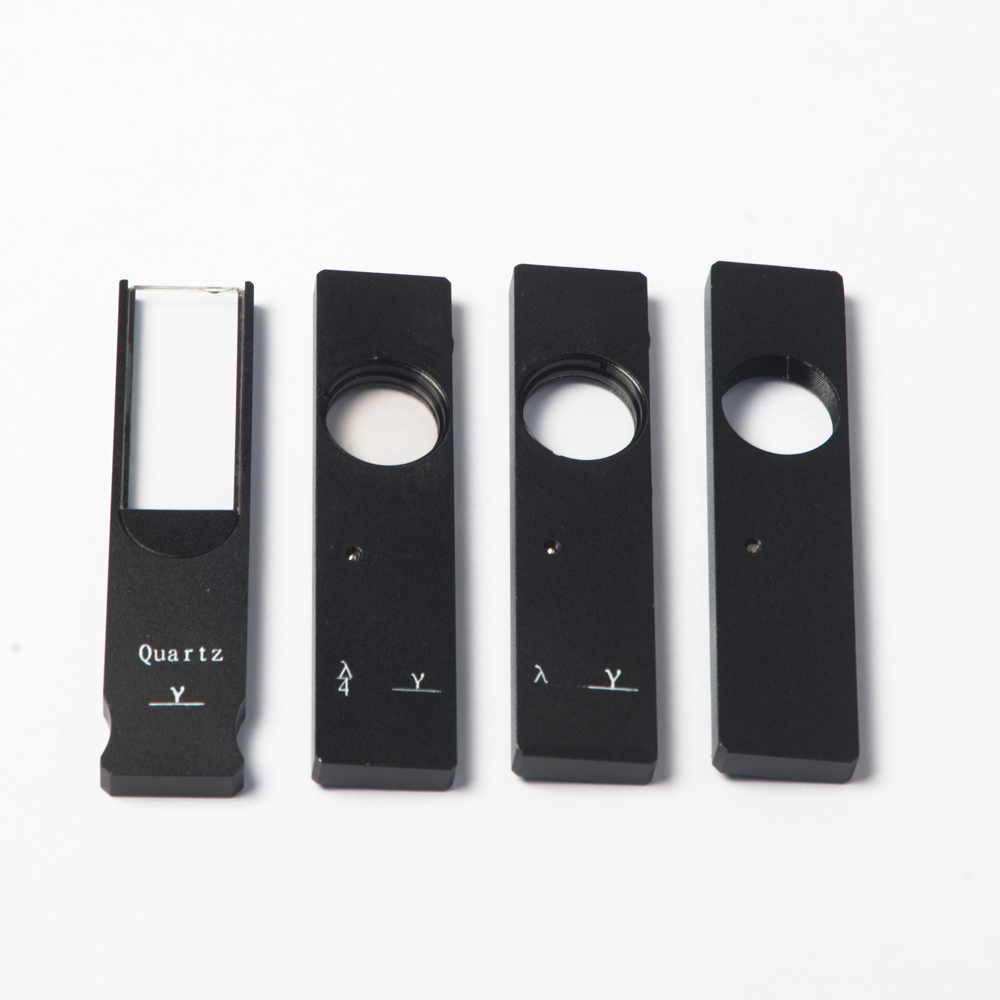

Исследования в поляризованном свете проводятся в базовой комплектации микроскопа. Поляризатор с поворотной на 360⁰ конструкцией встроен в конденсор. Анализатор установлен в промежуточном тубусе между окуляром и объективом, имеет поворотную на 90⁰ конструкцию, и при работе в обычном свете выводится из хода лучей. Благодаря возможности вращения поляризатора и анализатора исследования можно поводить не только простым методом при скрещенном и параллельном поляризаторе и анализаторе, но и поворачивать собственно плоскость поляризации. При работе в обычном свете анализатор выдвигается из хода лучей. Для исследования объектов со слабым двойным лучепреломлением в комплект входят оптические компенсаторы 1/4λ, λ и кварцевый клин 4λ. Компенсаторы имеют формат слайдеров и устанавливаются в предназначенный для них слот в промежуточном тубусе.

Линза Бертрана с механизмом фокусировки установлена в промежуточном тубусе. Устройство предназначено для коноскопических исследований, позволяющих наблюдать в проходящем свете интерференционные фигуры исследуемых объектов. Подобные исследования позволяют изучать оптические свойства кристаллов как при скрещенных поляризаторе и анализаторе, так и при обычным свете. При необходимости подобных исследований линза Бертрана вводится в ход лучей поворотом кольца на промежуточном тубусе.

Круглый предметный столик микроскопа с вращением на 360⁰, имеет диаметр 160 мм. Столик оснащен круговой шкалой с ценой деления 1⁰ и нониусом. Для фиксации исследуемого образца в комплект микроскопа входят два пружинных зажима для образцов. Для перемещения образцов стандартных размеров с высокой точностью комплект входит съемный механический препаратоводитель. Устройство фиксируется в отверстиях предметного столика и позволяет перемещать препарат в двух взаимно-перпендикулярных направлениях в пределах 30-25 мм.
