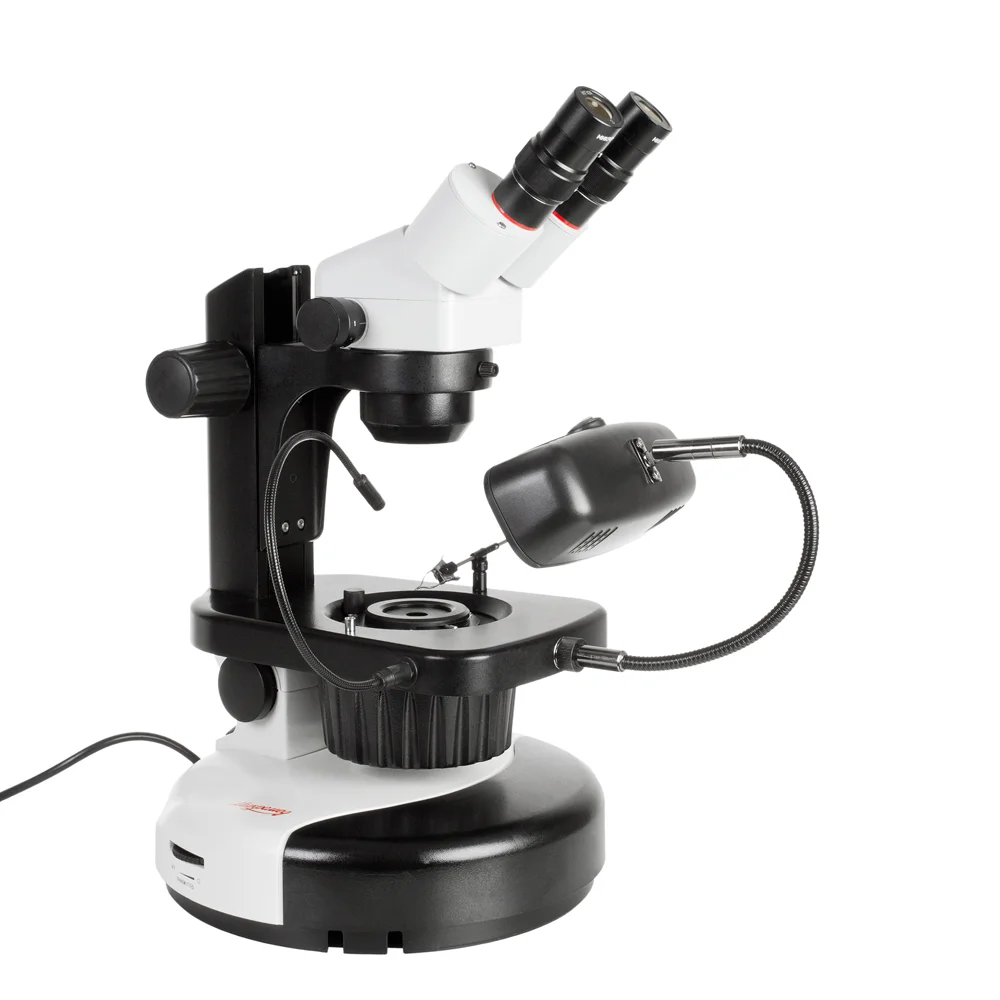

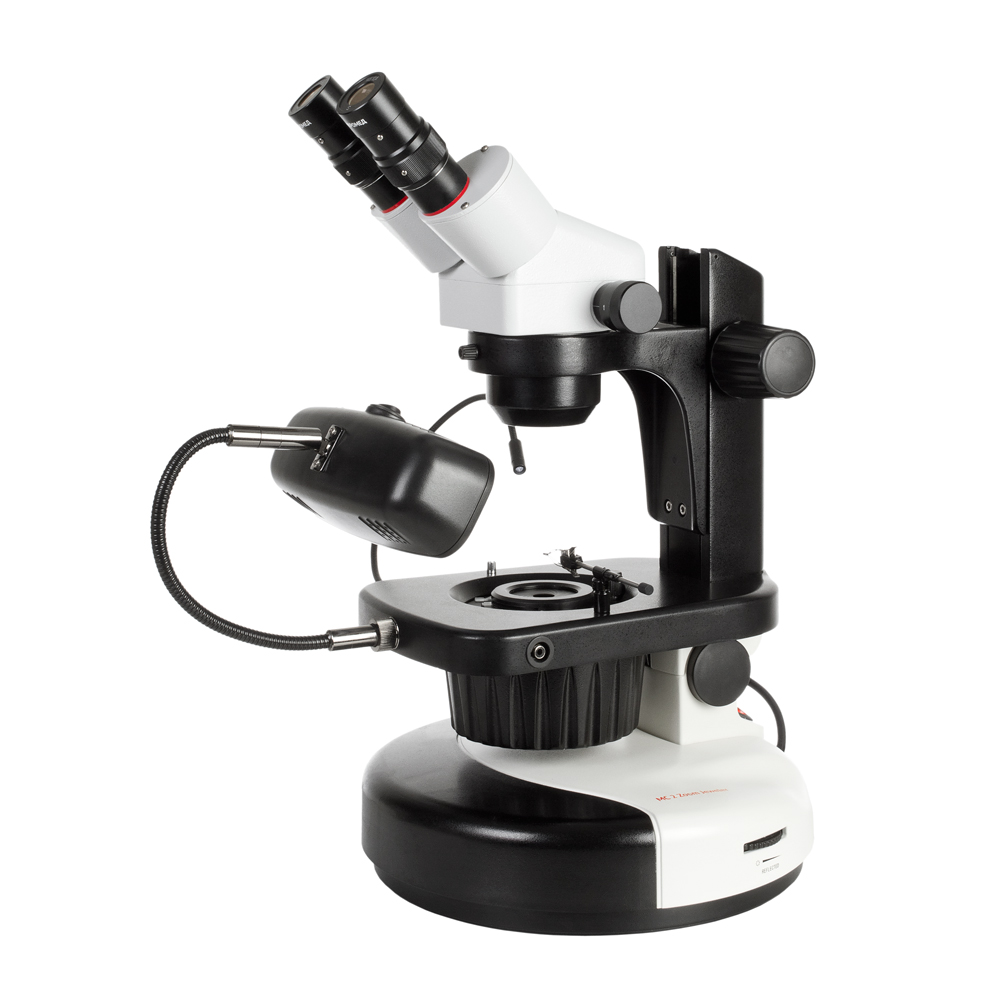

Микроскоп стерео МС-2-ZOOM Jeweler

Микроскоп предназначен для наблюдения прямого изображения трехмерных и плоских объектов. Большое рабочее расстояние микроскопа позволяет исследовать крупные объемные объекты. Микроскоп используется в ювелирной промышленности для проверки и оценки драгоценных камней и ювелирных изделий, выполнения тонких технологических операций в промышленности, при реставрационных работах и в учебном процессе. Микроскоп применяется при монтажных операциях и для контроля качества на производстве. Исследования могут производиться как в отраженном, так и в проходящем свете методами светлого и темного поля.

Высокое качество изображений, создаваемых стереомикроскопом, определяется точно рассчитанными и изготовленными объективами ZOOM с исправленными оптическими аберрациями. Благодаря этому наблюдатель видит яркое и резкое изображение, которое можно не только детально анализировать визуально, но с помощью окулярной камеры просматривать на мониторе и сохранять без потерь информативности.

Объективы микроскопа имеют переменное увеличение, плавно изменяемое от 1х до 4х. Микроскоп имеет оптическую схему Грену и снабжен парой идентичных объективов, установленных под углом к плоскости исследуемого объекта. Это позволяет наблюдать стереоскопическое изображение трехмерных объектов. Объективы обеспечивают рабочее расстояние микроскопа 85 мм, постоянное при изменении увеличения объективов и при использовании дополнительных окуляров.

Увеличение микроскопа плавно регулируется вращением рукояток с обоих сторон оптической головки микроскопа. При изменении увеличения сохраняется точная фокусировка микроскопа. С комплектными окулярами SWF10х/23 общее увеличение составляет от 10х до 40х. Дополнительно могут быть приобретены окуляры WF5x/20, WF15х/15 и WF20х/10. Применение дополнительных окуляров расширяет диапазон увеличений до 5х–80х. Для микроскопа также доступен окуляр WF10х/20 со шкалой, позволяющий проводить измерение линейных размеров объектов исследования.

Рабочее расстояние микроскопа составляет 85 мм, и оно не меняется при изменении увеличения объективов и окуляров. Рабочее расстояние может варьироваться в пределах от 172 до 28 мм при использования дополнительных оптических насадок на объективы.

Дополнительные окуляры и насадки позволяют в широких пределах управлять такими параметрами, как увеличение и рабочее расстояние. Оптические насадки изменяют рабочее расстояние, увеличение микроскопа и размер поля зрения. При использовании дополнительных окуляров изменяется только увеличение микроскопа и размер поля зрения. Эти принадлежности доступны по дополнительному заказу.

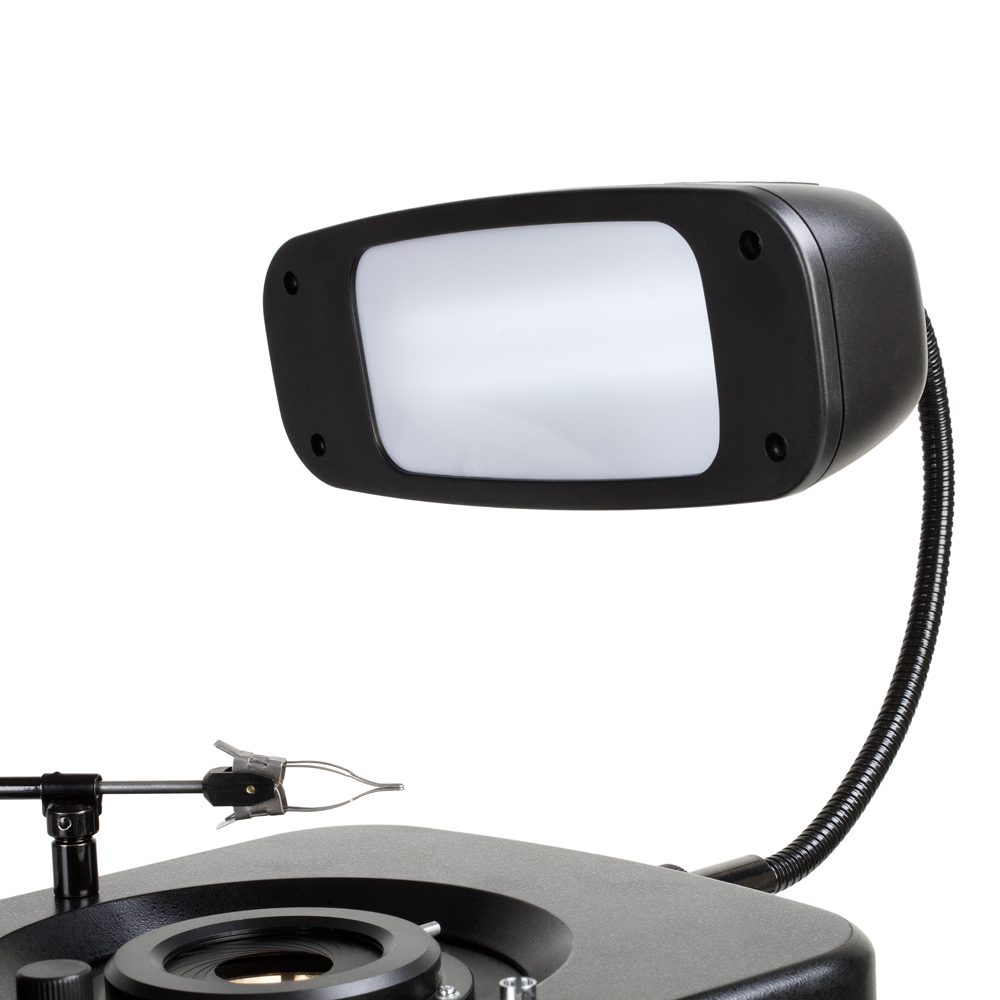

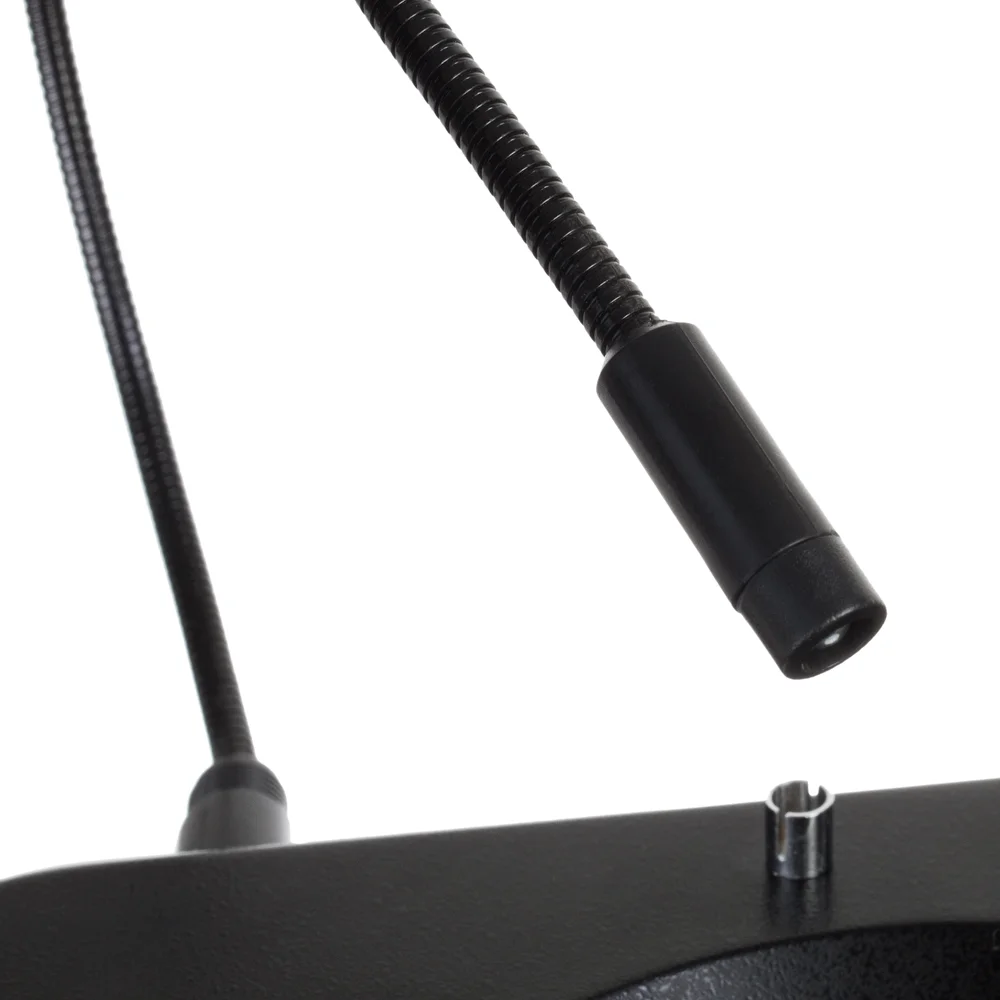

Исследования в отраженном свете возможны с помощью двух осветителей. В составе микроскопа осветитель рассеянного, бестеневого света на люминесцентной лампе 8Вт белого спектра. Осветитель расположен на гибком держателе, позволяющем настраивать необходимое положение осветителя. Светодиодный осветитель направленного, точечного освещения также расположен на гибком держателе. Оба осветителя имеют бесступенчатую регулировку яркости.

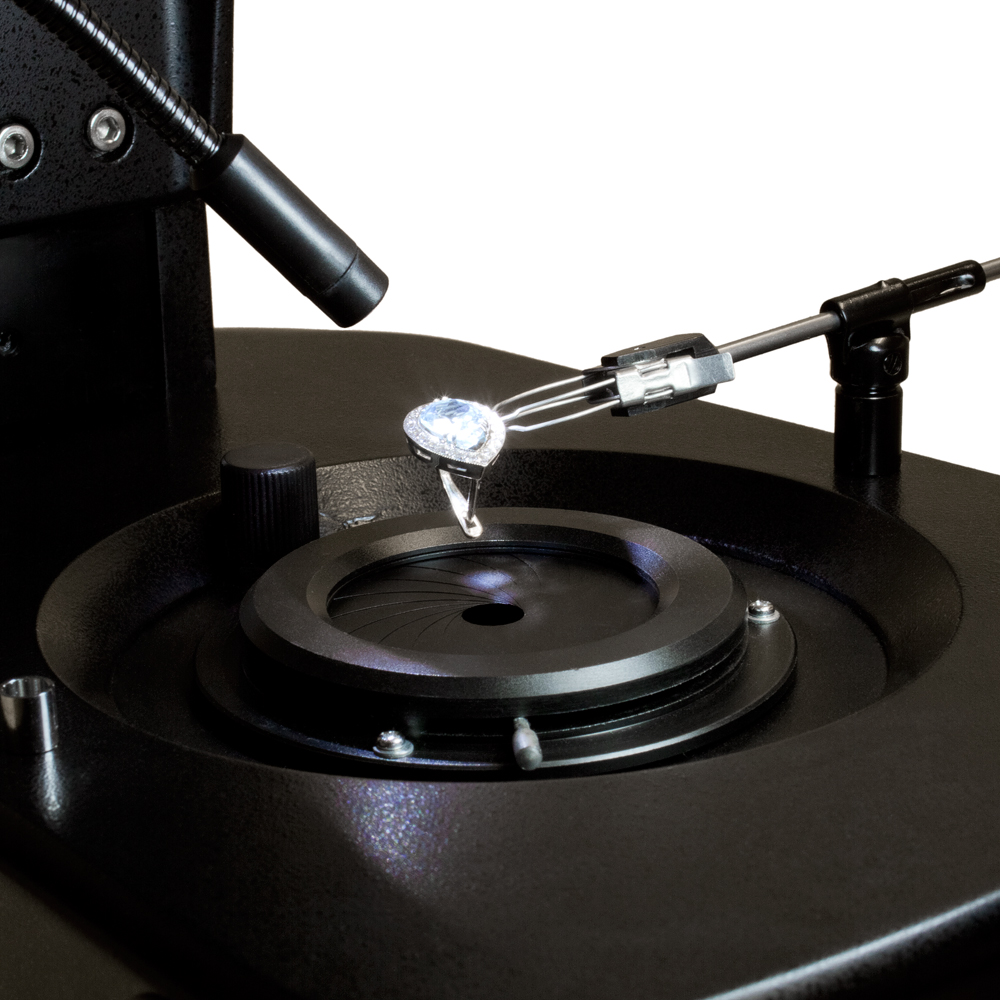

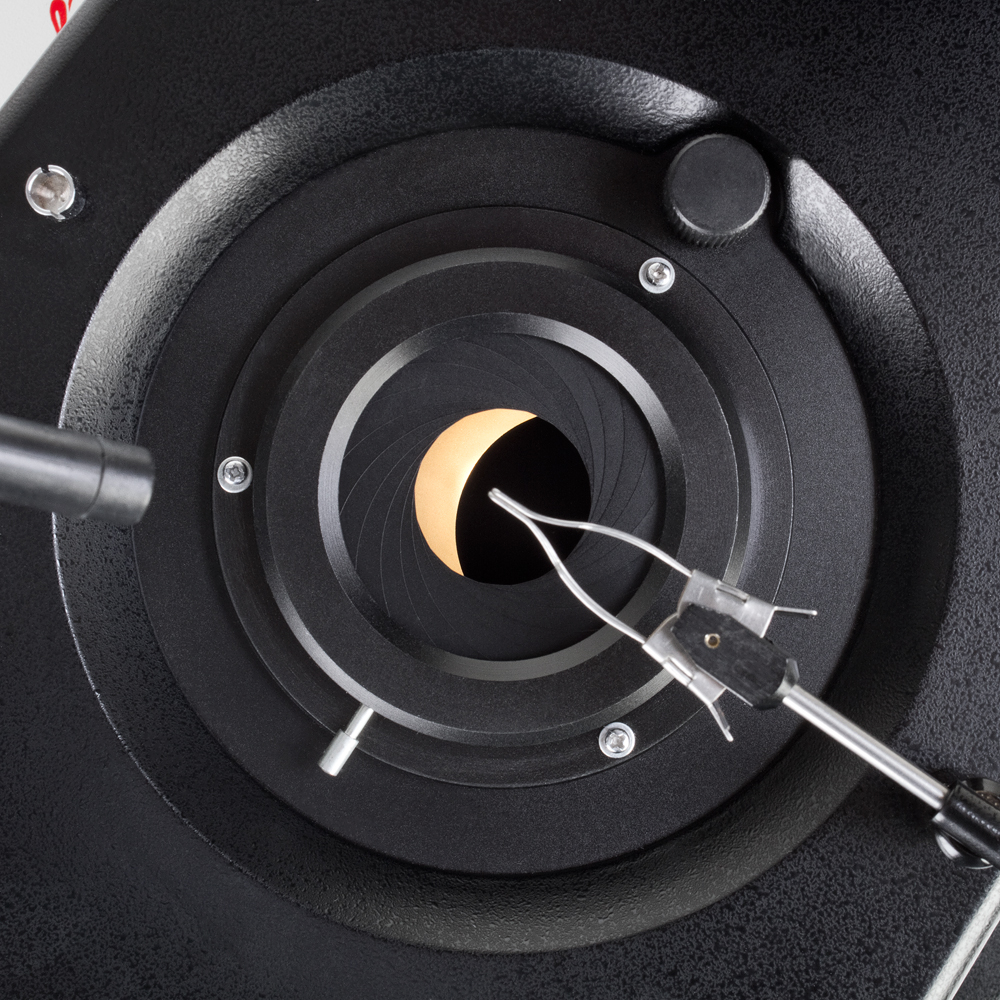

Исследования в проходящем свете возможны методами светлого и темного поля. Осветитель предназначен для исследования объектов способных хорошо пропускать свет. При исследовании прозрачных структур с включениями, имеющими достаточный контраст для визуализации, применяется метод светлого поля. Метод темного поля позволяет с достаточным контрастом исследовать объекты, плохо визуализируемые в светлом поле. Микроскоп оснащен универсальным конденсором, позволяющим использовать оба метода. Для работы в светлом поле в конденсор встроена апертурная ирисовая диафрагма, для темного поля предназначена кольцевая диафрагма, вводимая в ход лучей поворотом рукоятки. В качестве источника света в осветителе используется галогенная лампа 20Вт / 6В с бесступенчатой регулировкой яркости.

Визуальная насадка микроскопа позволяет настраивать межзрачковое расстояние в пределах от 55 до 75 мм, для коррекции аметропии глаз наблюдателя оба окулярных тубуса снабжены механизмом диоптрийной коррекции ±5 дптр.

Окулярная камера может быть установлена в любой окулярный тубус. Диоптрийная подвижка тубуса используется для регулировки точного соответствия фокуса как при наблюдении в оптический окуляр, так и на мониторе ПК. Для того, чтобы установить камеру, необходимо извлечь из тубуса оптический окуляр и вместо него установить камеру. Окулярный тубус микроскопа имеет внутренний диаметр 30,5 мм, поэтому при использовании видеоокуляра с посадочным диаметром 23,2 мм потребуется переходник.

Схема Грену обеспечивает компактные размеры и позволяет микроскопу занимать минимум рабочего пространства. Основание, штатив и корпус визуальной насадки изготовлены из алюминиевого сплава методом литья под давлением. Это гарантирует надежность конструкции, стабильность настроек и длительный срок службы микроскопа. На все детали микроскопа нанесено износостойкое полимерное покрытие.
