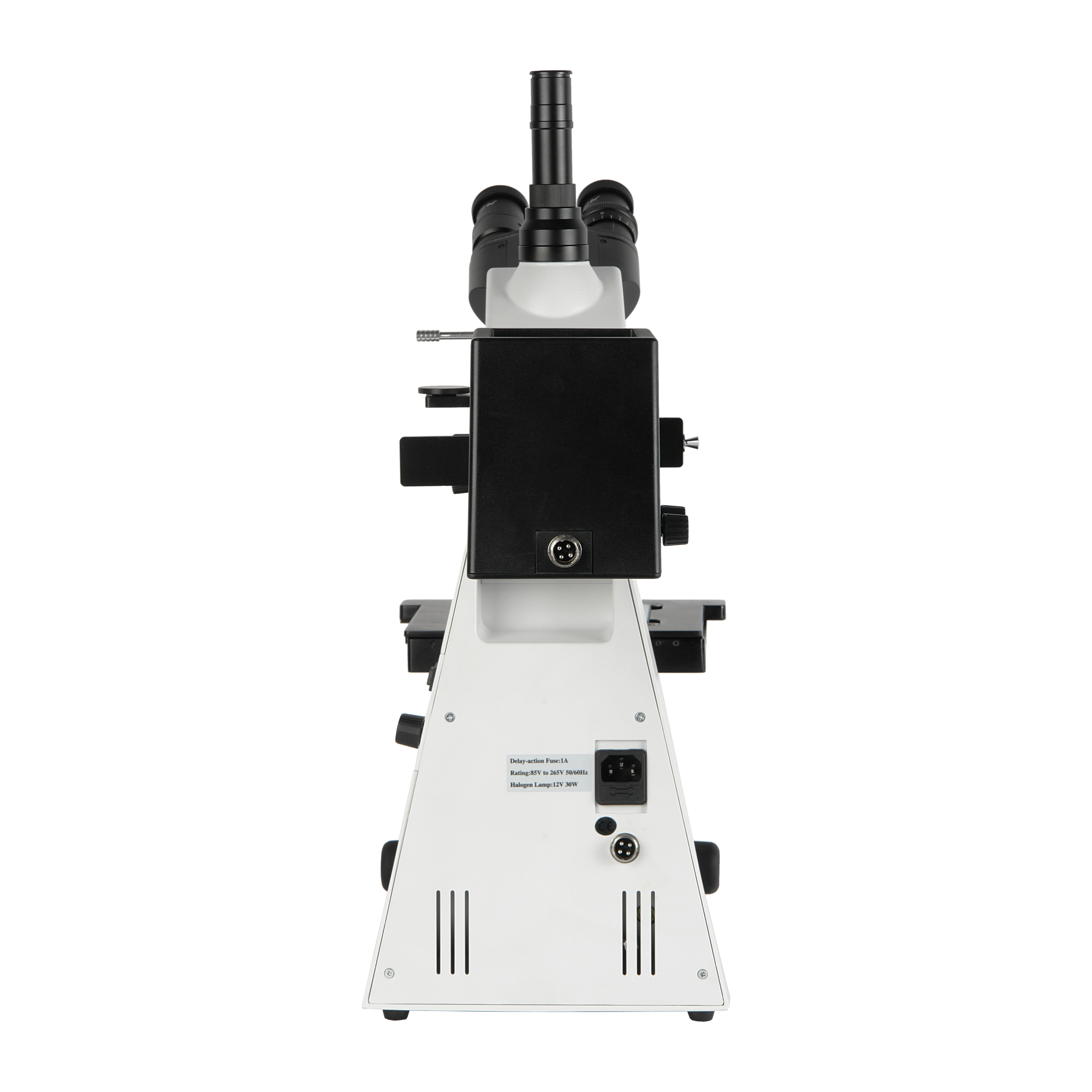

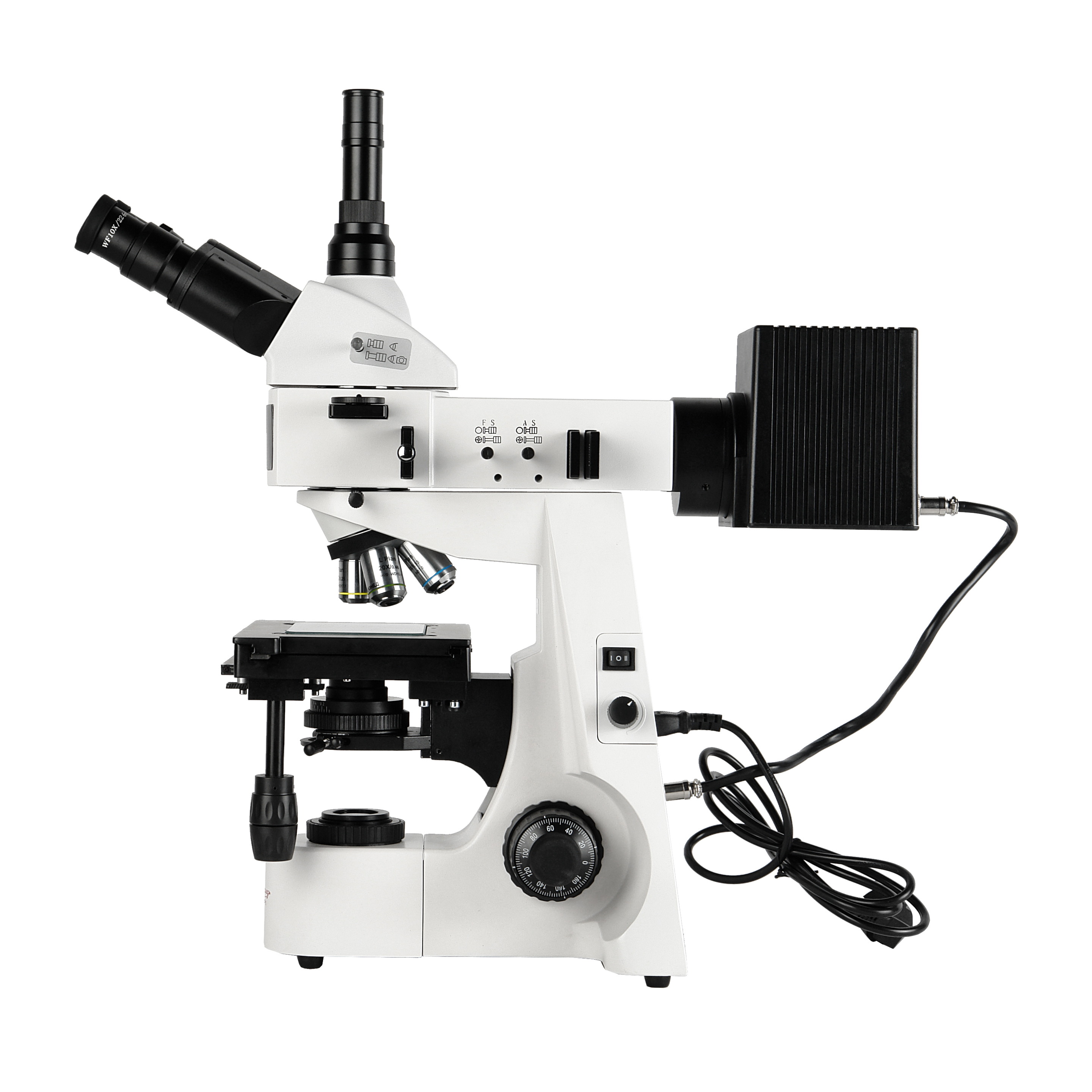

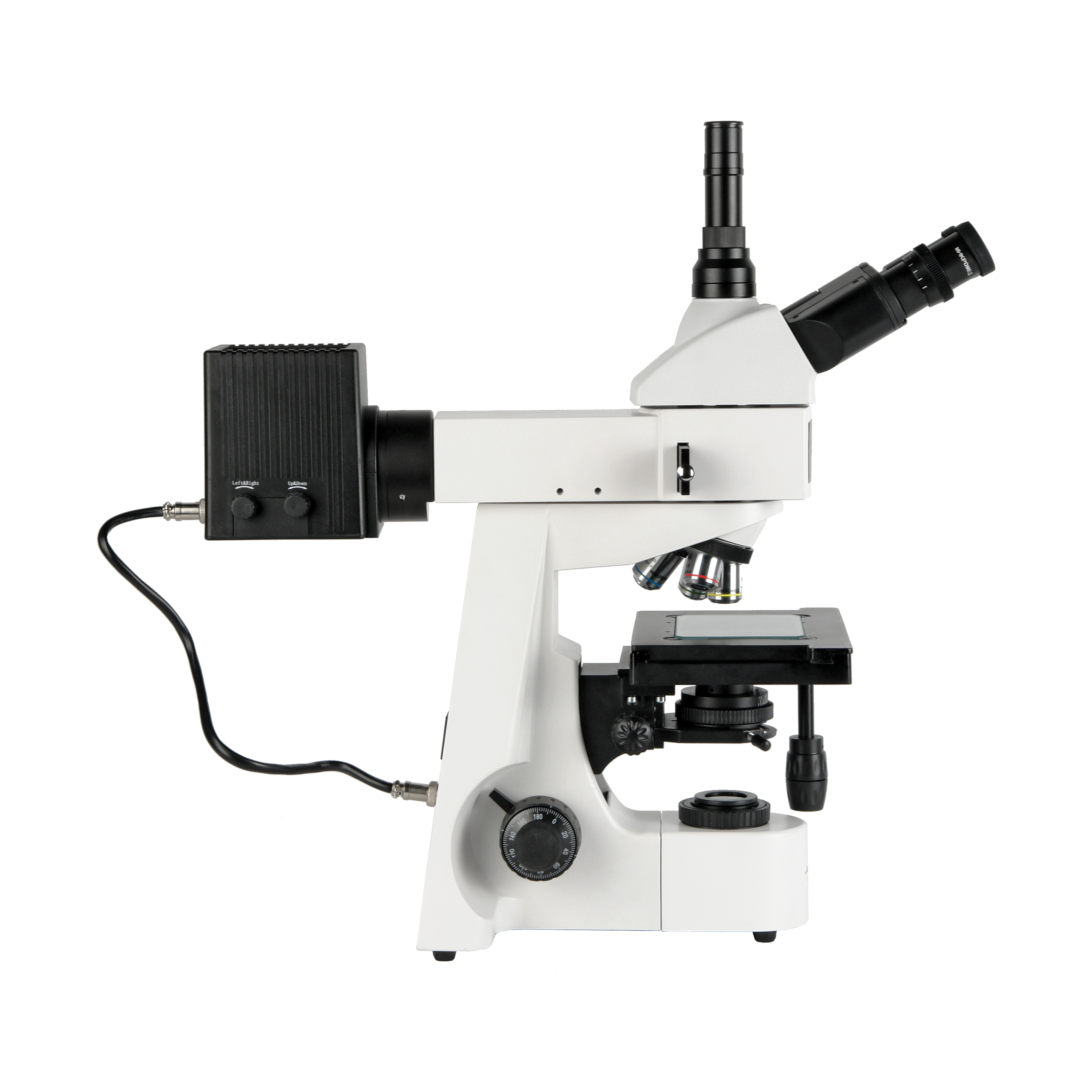

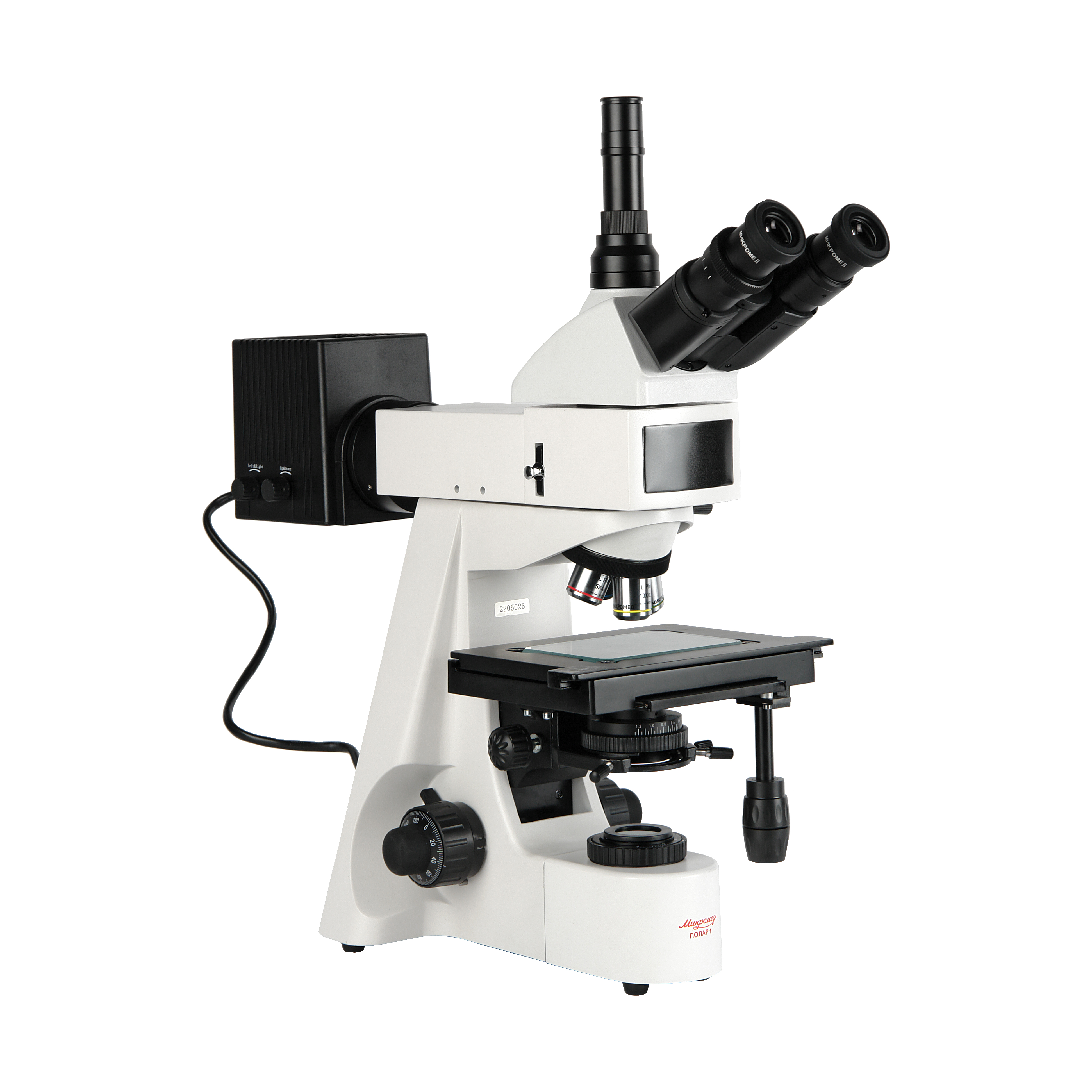

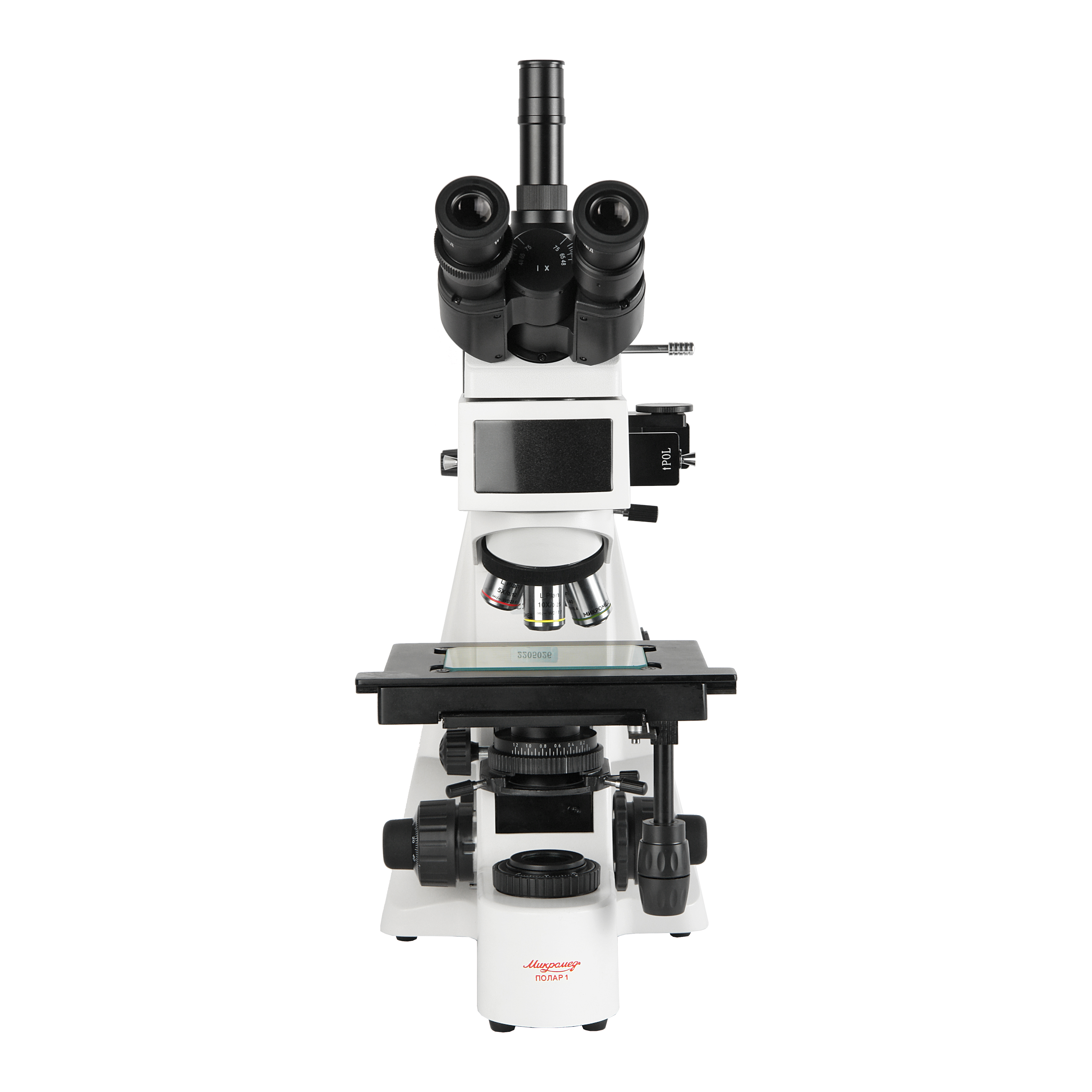

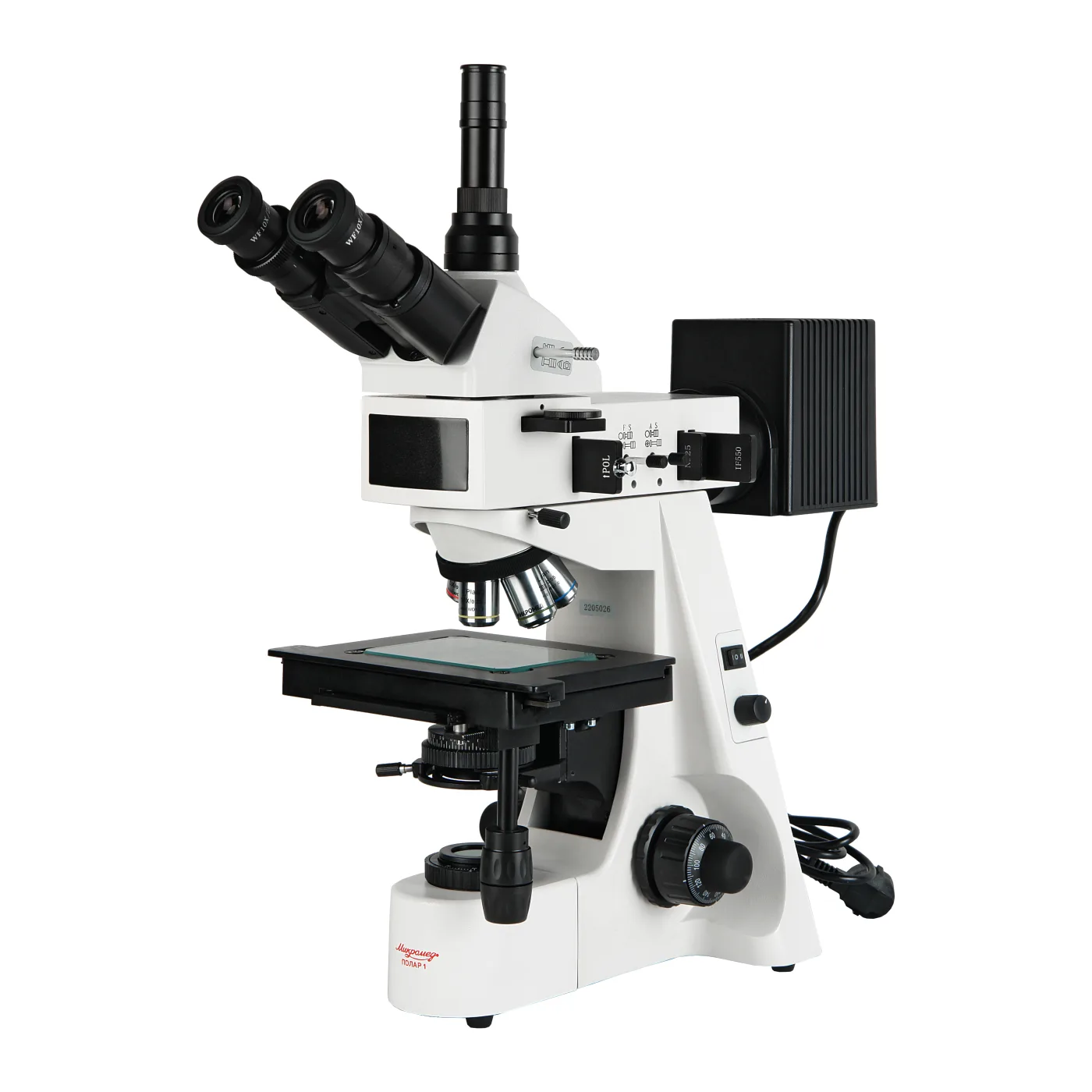

Микроскоп Микромед ПОЛАР 1

Микроскоп применяется для исследований в отраженном и проходящем свете. Благодаря устройствам поляризации исследования можно проводить в отраженном поляризованном свете. Микроскоп применяется в металлографии, минералогии, кристаллографии и при всех исследованиях, где важно проводить исследования в поляризованном свете и исследовать двойное лучепреломление различных образцов. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, структурного анализа материалов, для исследования остаточных напряжений материалов.

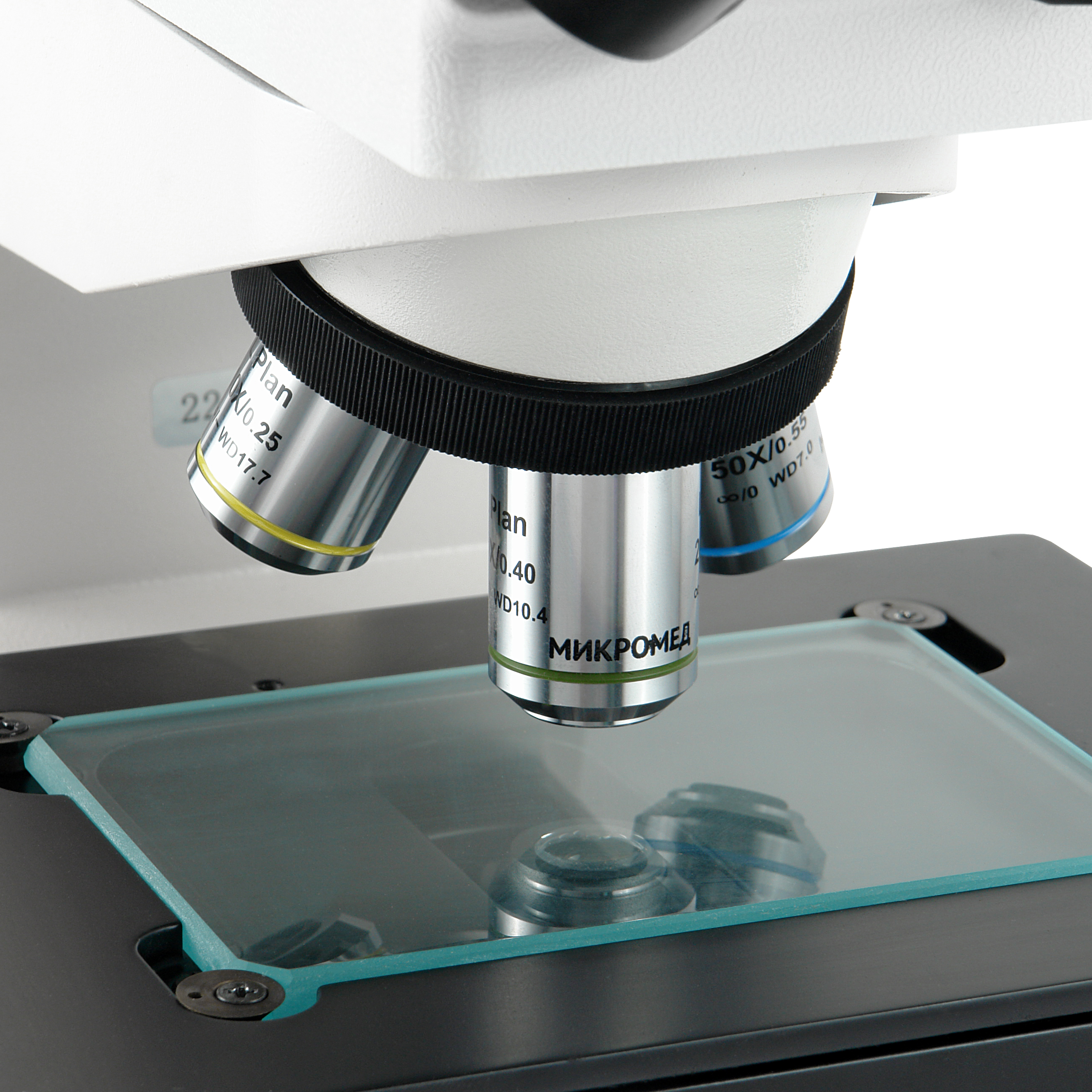

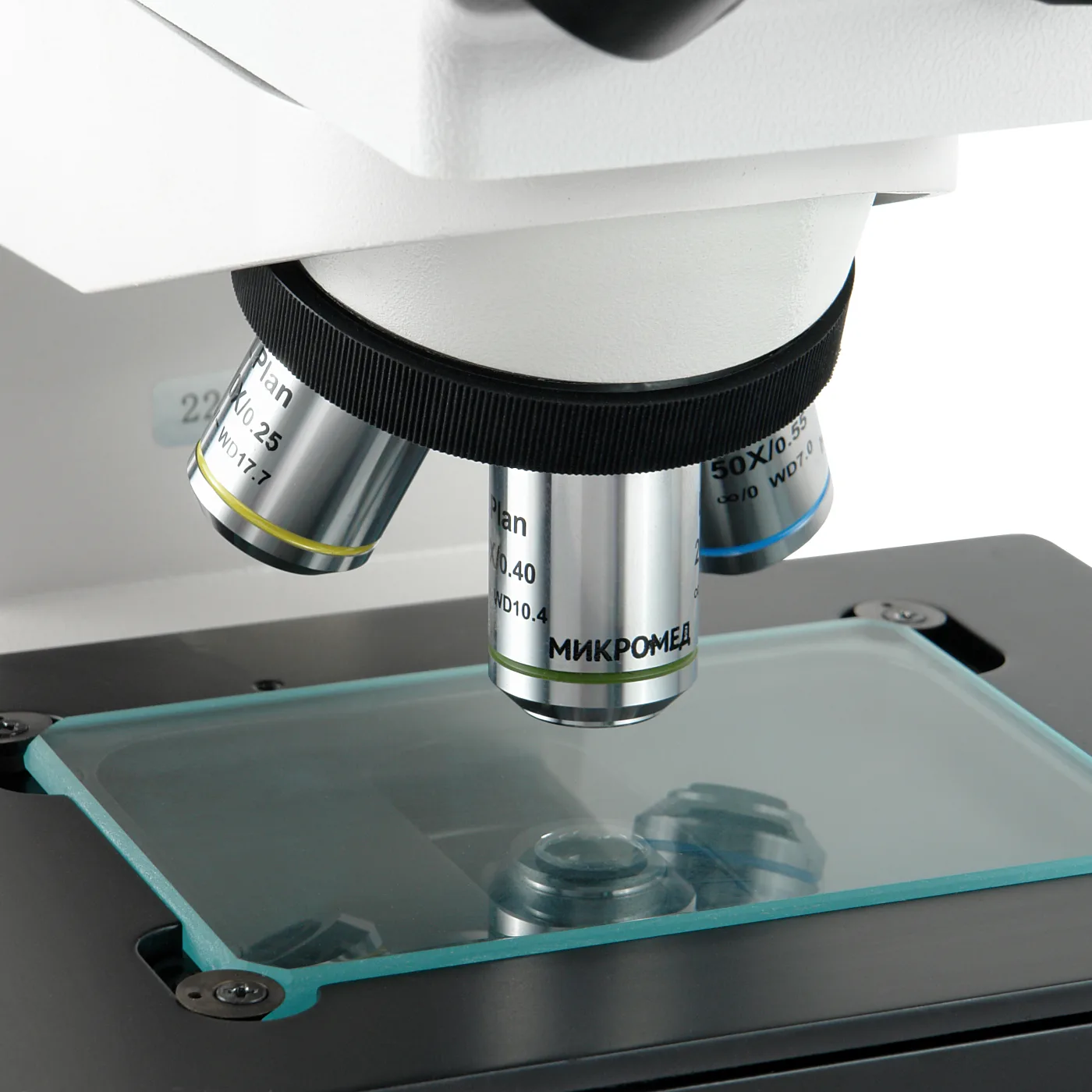

Металлографические объективы с планахроматической коррекцией имеют увеличенное рабочее расстояние и высокое разрешение. В объективах исправлена кривизна поля и сферическая аберрация, поэтому объективы создают плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому пределу. Увеличение микроскопа в базовой комплектации 50х-500х, при использовании дополнительно приобретаемых окуляров и объективов 25х-2000х. Револьверное устройство микроскопа рассчитано на 5 объективов.

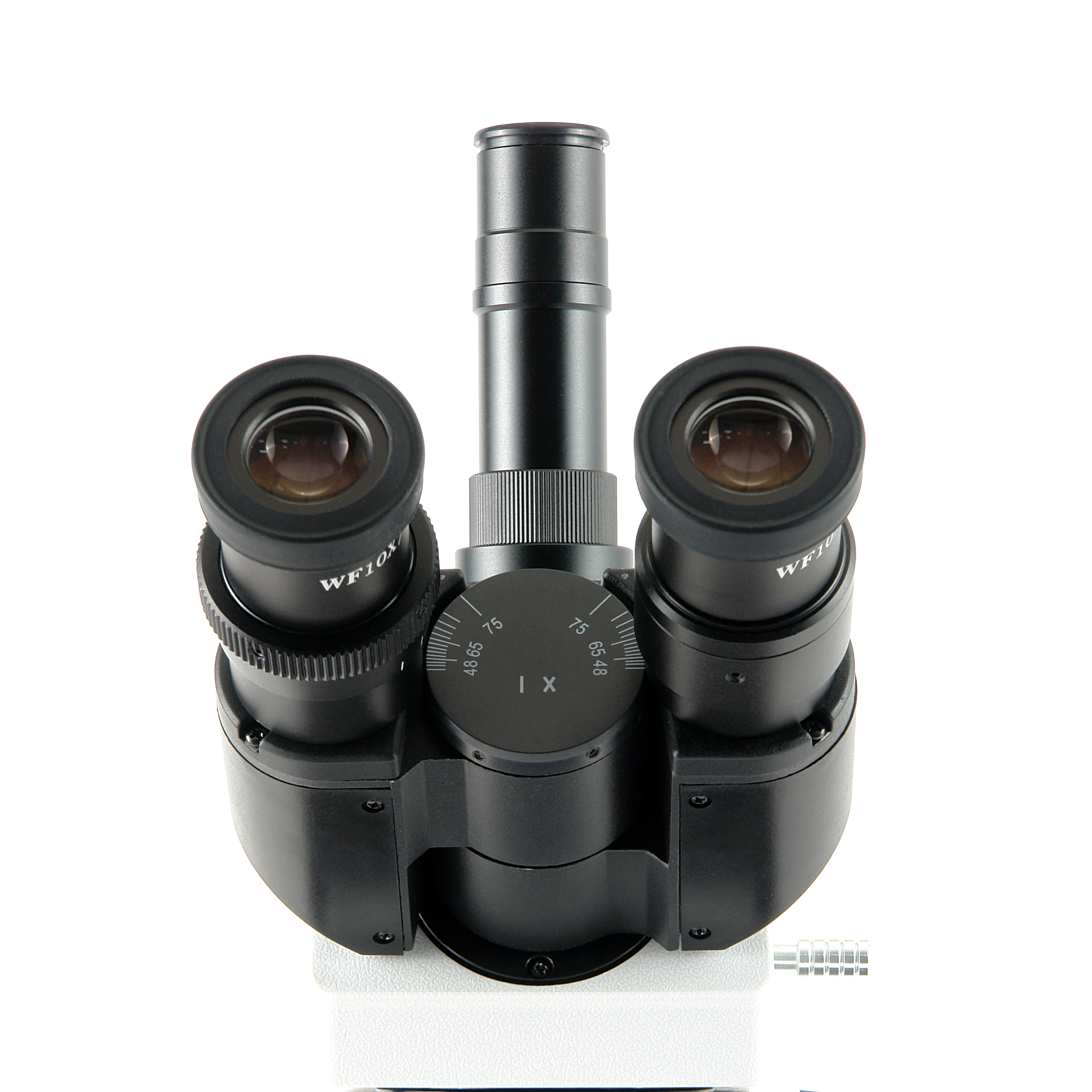

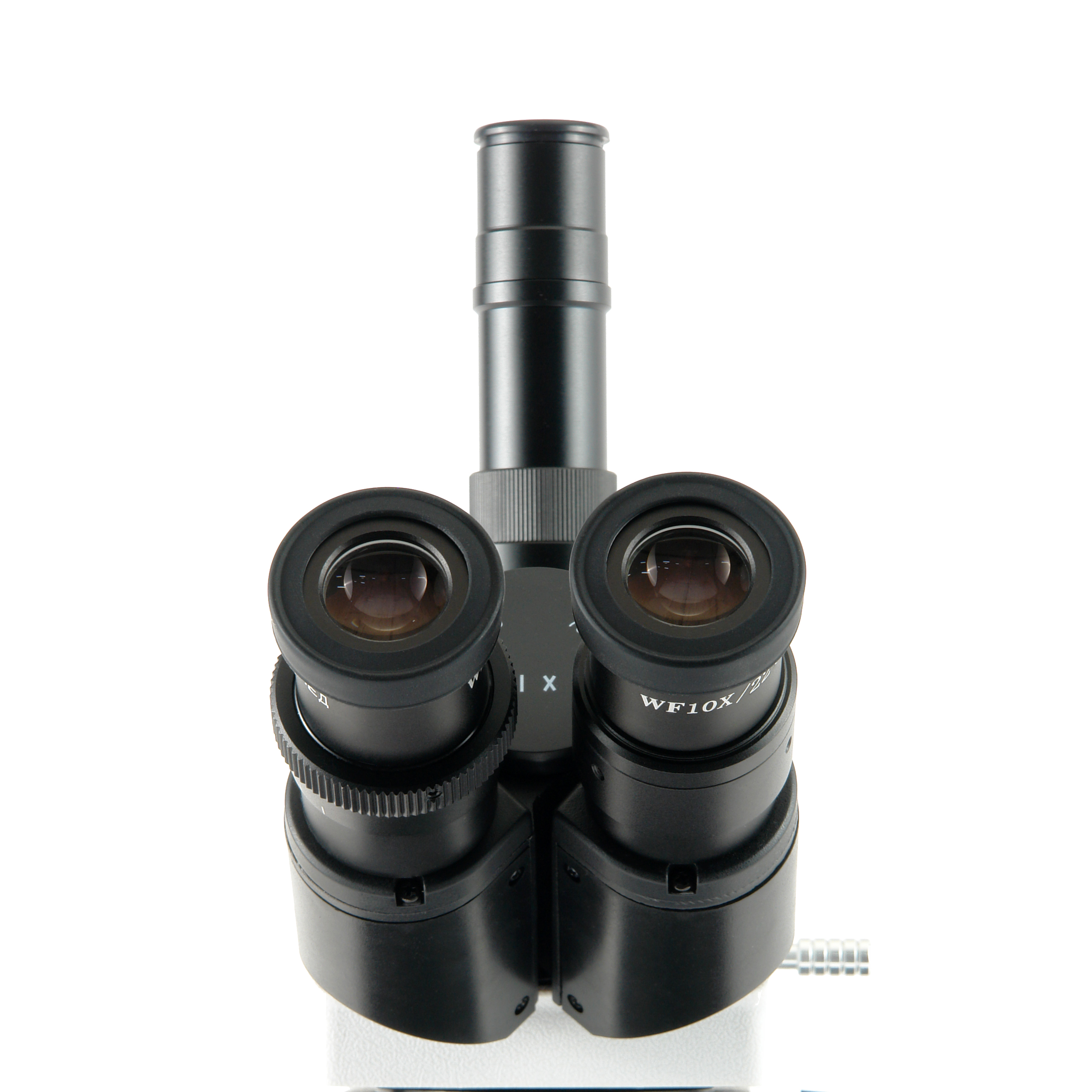

Тринокулярная визуальная насадка позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в вертикальный тубус с унифицированным посадочным диаметром 23.2 мм. Тубус имеет регулировку для точной настройки соответствия резкости изображений, наблюдаемых в окуляры и на мониторе ПК.
Световой поток с окуляров на камеру переводится оптическим переключателем с рукояткой на визуальной насадке.

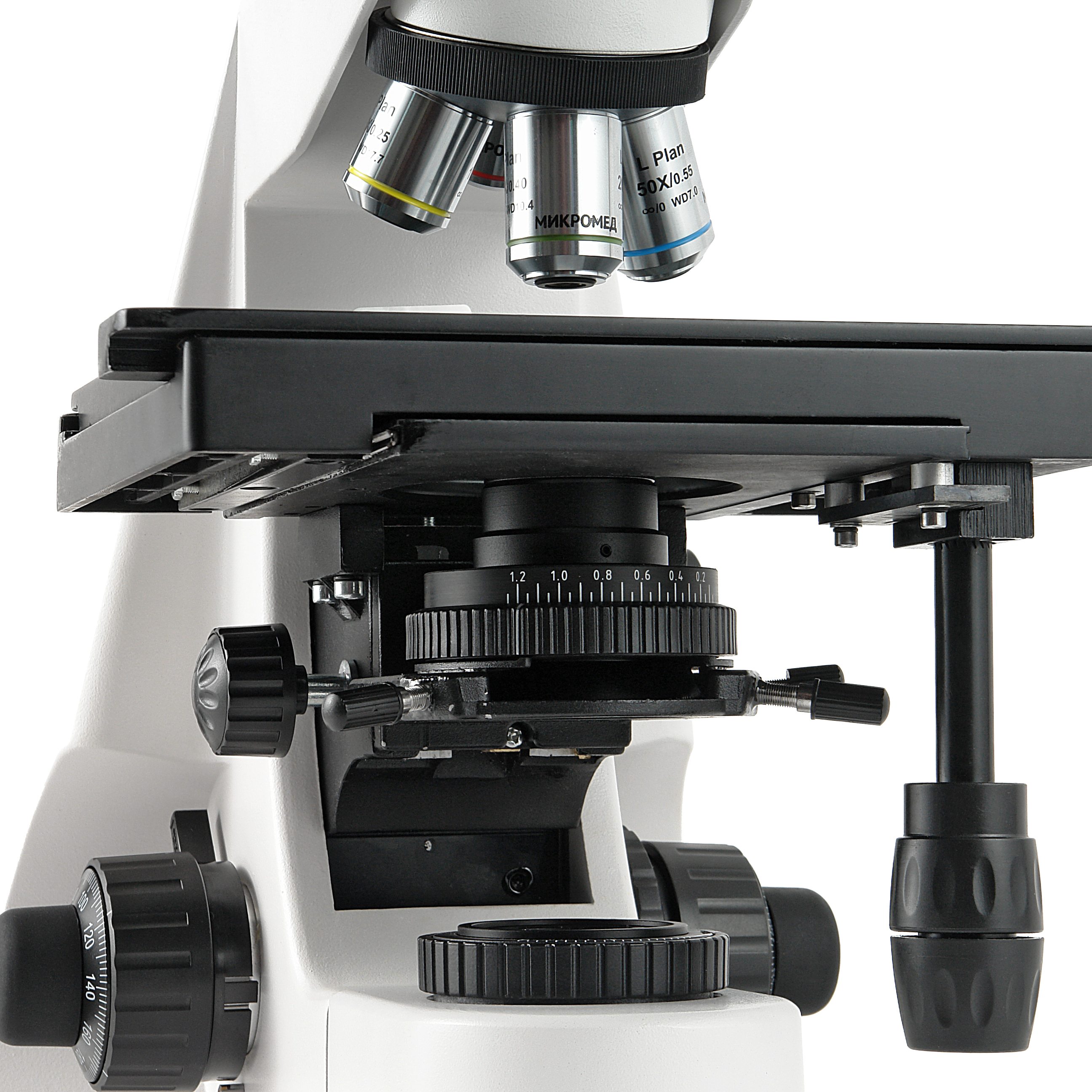

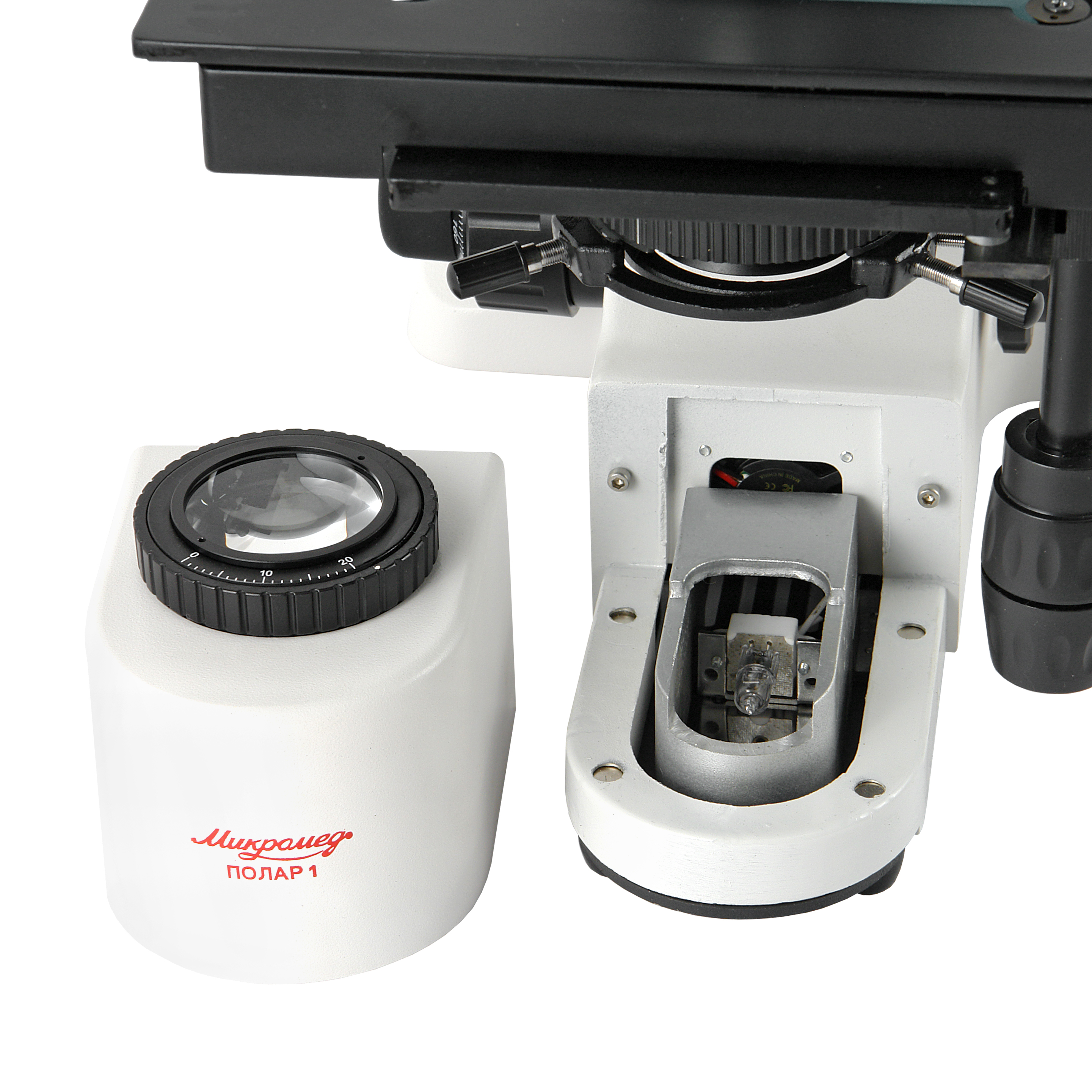

Осветитель проходящего света на схеме Кёлера включает в себя центрируемый конденсор с апертурной диафрагмой и коллектор с полевой диафрагмой. В качестве источника света используется галогенная лампа 30Вт на напряжение 12В. Для настройки освещения конденсор установлен на кронштейне с возможностью подвижек для центрировки и подвижек по оси для фокусировки конденсора. Блок питания лампы встроен в основание микроскопа и снабжен схемой регулировки яркости от 0 до 100%.

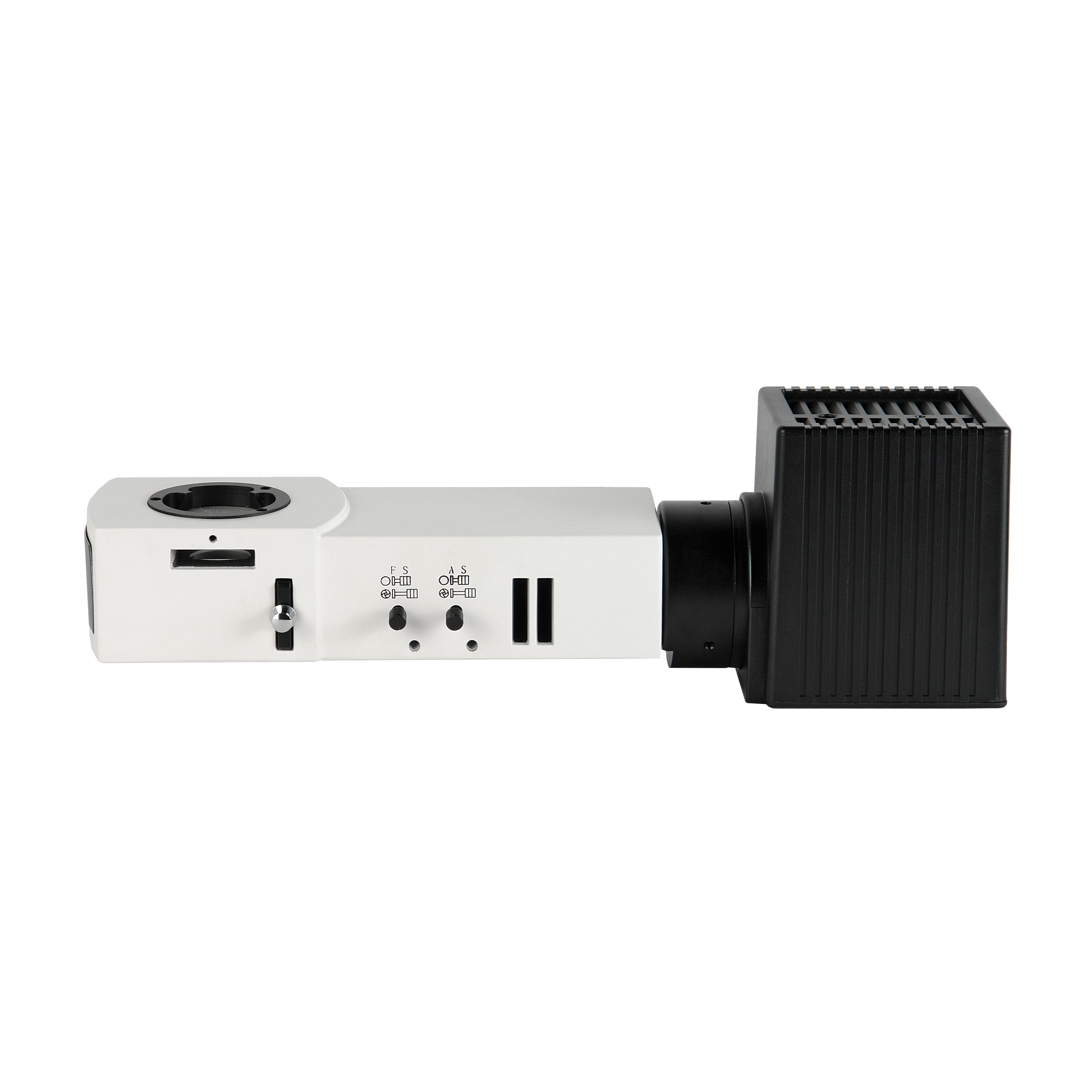

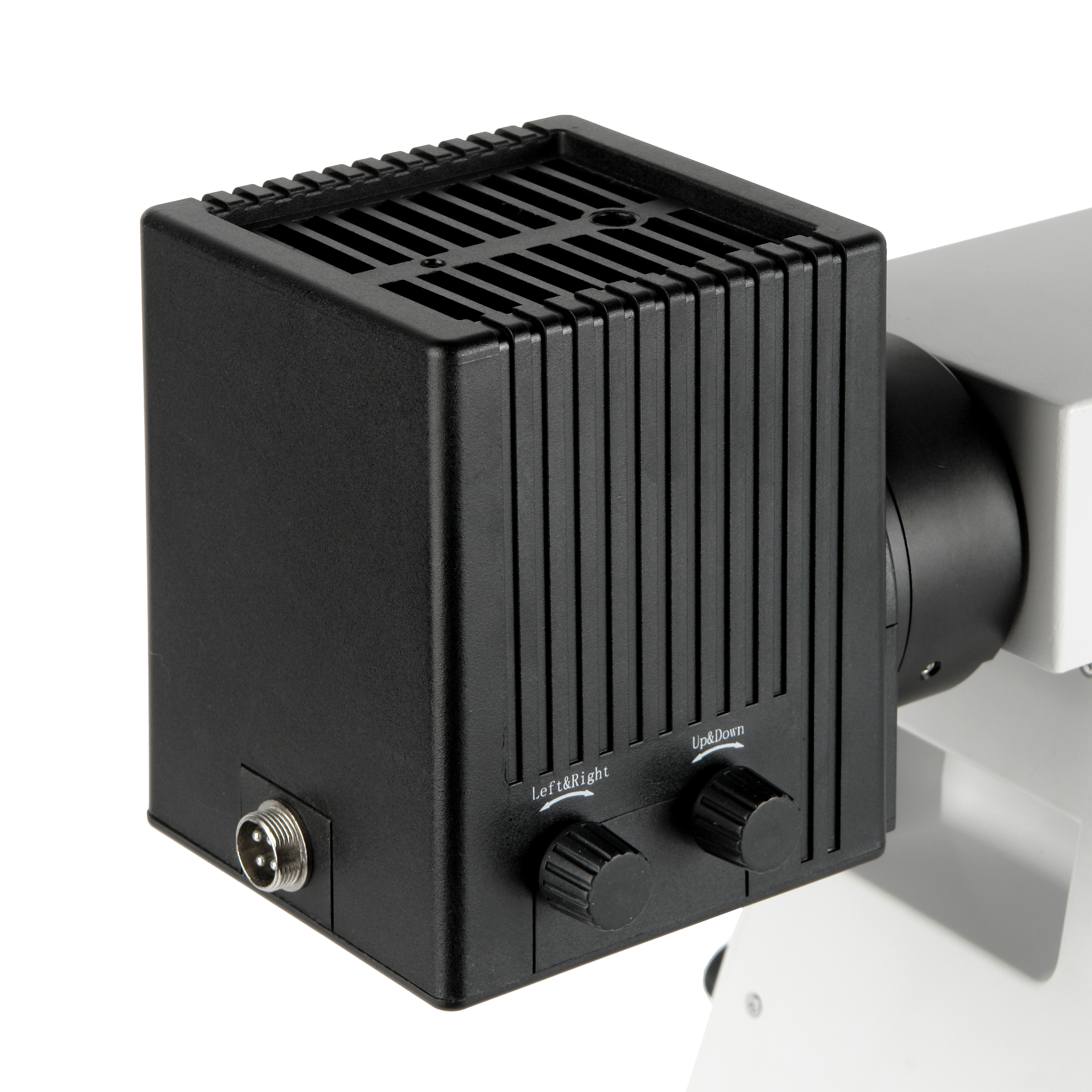

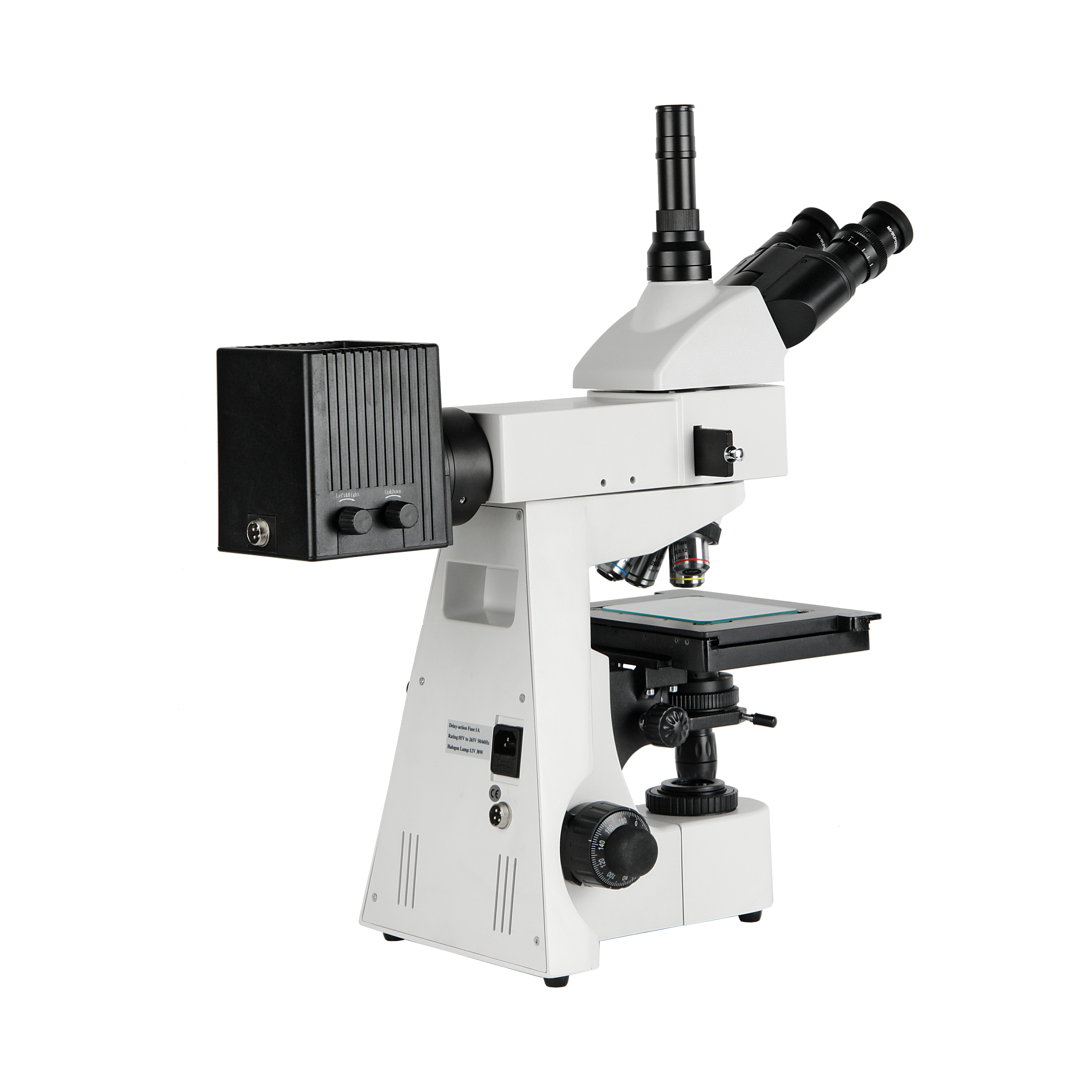

Осветитель отраженного света выполнен в виде отдельного модуля и реализован по схеме Кёлера. Осветитель предназначен для прямого освещения предмета через объектив. Для этого служит опак-иллюминатор, направляющий свет от осветителя через объектив на объект, а свет, отраженный от объекта, направляется в визуальную насадку. Это позволяет создавать высокую интенсивность освещения в размер поля исследуемого участка предмета. Осветитель включает в себя коллектор с галогенной лампой 30Вт на напряжение 12В, конденсор и снабжен регулируемой апертурной и полевой диафрагмами. Блок питания лампы встроен в основание микроскопа и снабжен схемой регулировки яркости от 0 до 100%. Модуль имеет слоты для слайдеров со светофильтрами. Схема освещения Кёлера, примененная в осветителях, позволяет получать яркое и равномерное освещение исследуемого образца без артефактов и наблюдать изображения высокого контраста с максимальным разрешением по всему полю.

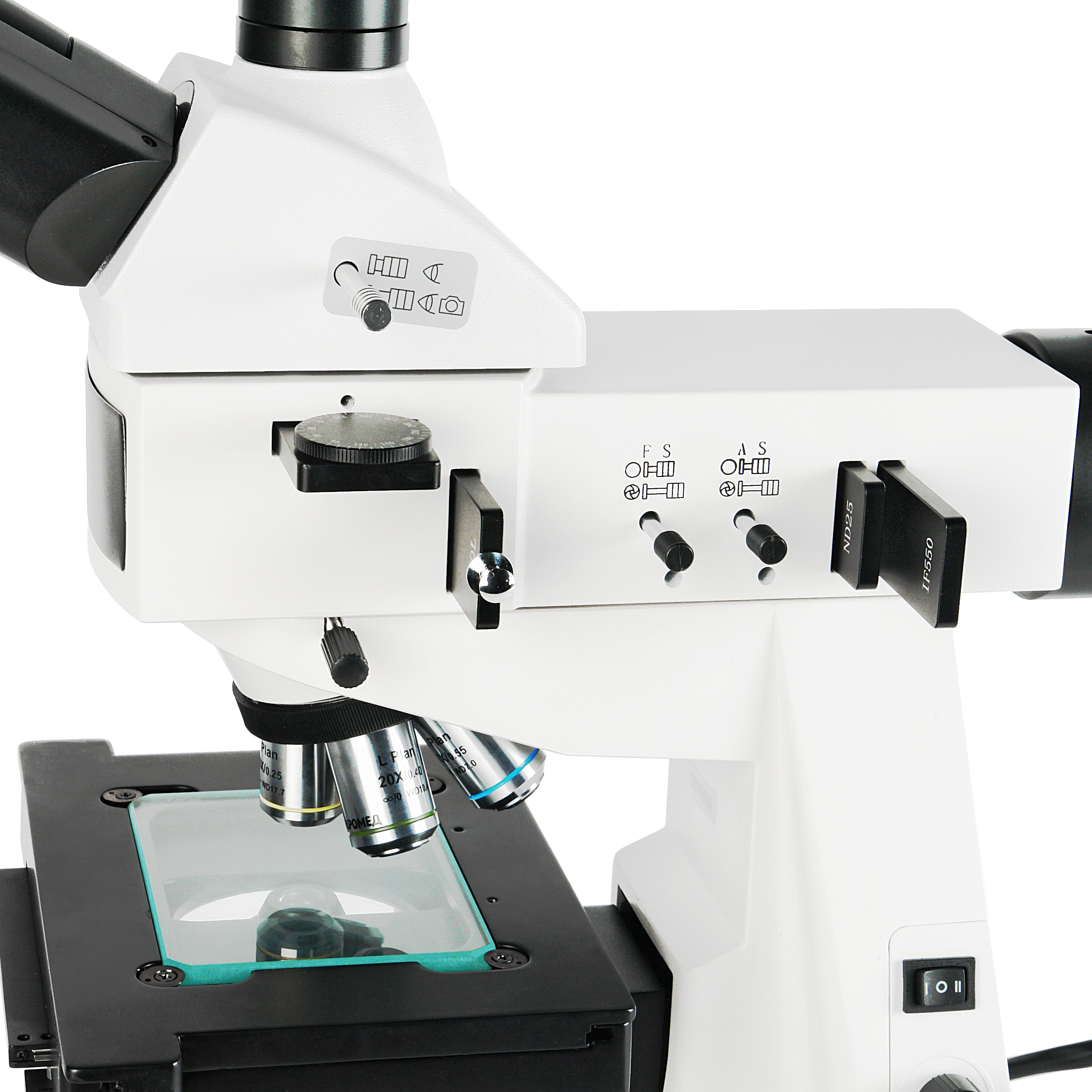

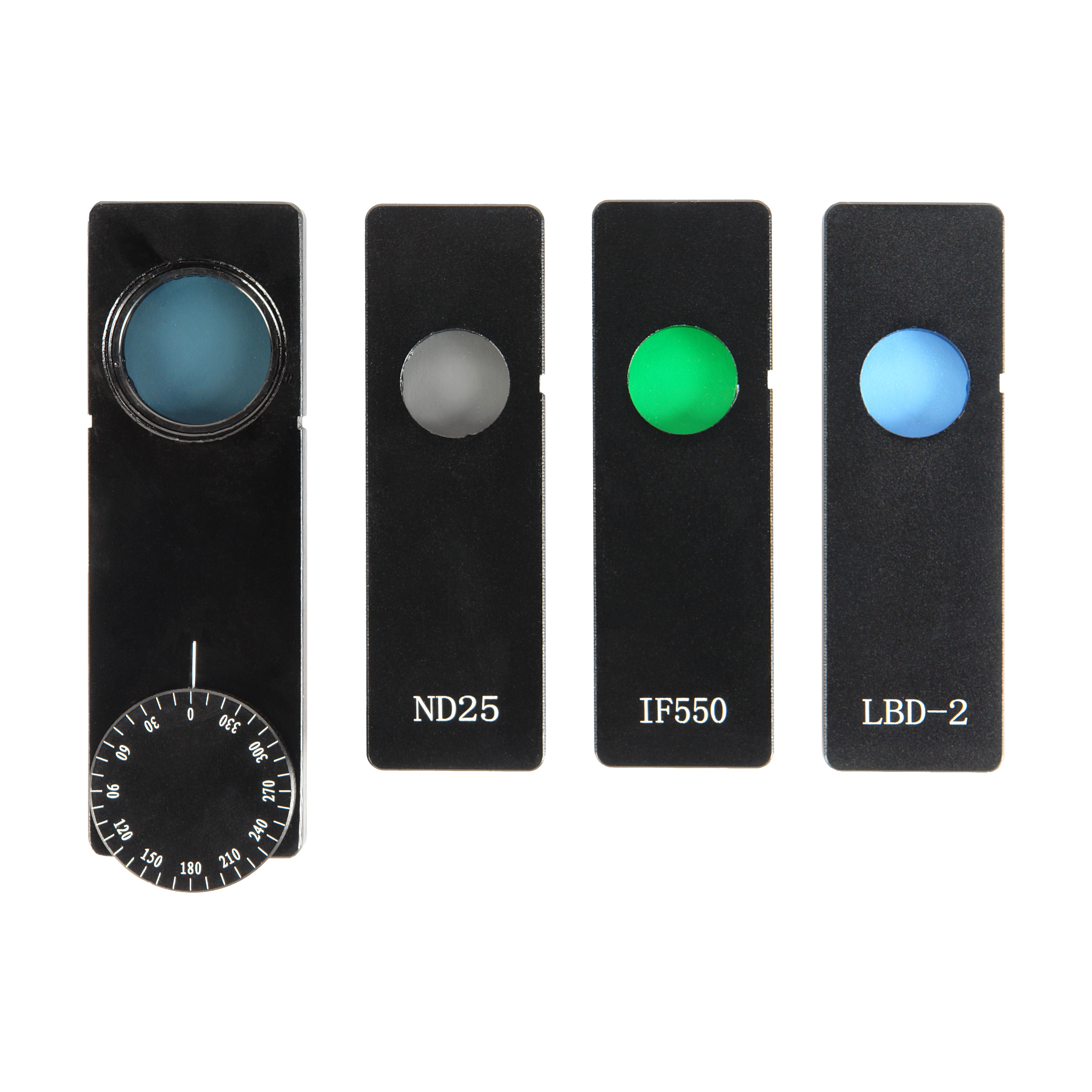

Исследования с поляризацией проводятся в отраженном свете. Для этого в осветительном модуле микроскопа имеются слоты для выдвижного поляризатора с постоянной плоскостью и вращающегося анализатора. Настройка поляризации света производится вращением диска на слайдере анализатора на угол от 0 до 360°. При необходимости работы с обычным светом анализатор извлекается из слота, поляризатор выдвигается в положение свободного отверстия.

Грубая и тонкая фокусировка микроскопа производится перемещением предметного столика по высоте с помощью зубчато-реечного механизма. Рукоятки тонкой фокусировки имеют шкалы с ценой деления 0.002 мм и за один оборот перемещают предметный столик на 0.2 мм. Демпфированная конструкция механизма обеспечивает плавный ход механизма и высокую точность настройки фокуса, регулятор усилия механизма позволяет достигать комфорта при фокусировке и предотвратить самопроизвольное опускание столика. Величина перемещения предметного столика составляет 32 мм.

Предметный столик имеет двухслойную конструкцию, перемещение в направлениях X-Y обеспечивается точными передачами с демпфированными рейками. Для перемещения используется коаксиальный механизм с рукоятками с правой стороны столика. Столик имеет размеры 150х190 мм, величина перемещения X-Y в пределах 80-60 мм. Для размещения образца в комплект входит предметная вставка из стойкого к повреждениям закаленного стекла.
