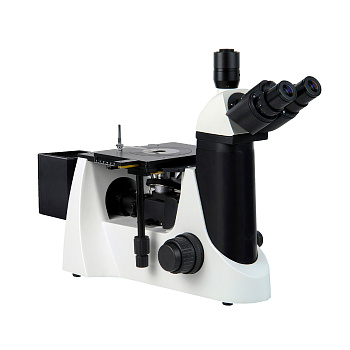

Микроскоп Микромед МЕТ Н

Микроскоп предназначен для исследований в отраженном свете. Входящие в комплект микроскопа устройства позволяют проводить исследования методом простой поляризации.
Благодаря инвертированной конструкции микроскоп находит широкое применение для исследований в области металлографии, минералогии, кристаллографии и других областях,
где необходимо проводить исследования крупных объектов в отраженном свете и исследовать анизотропные свойства различных образцов. В промышленности микроскоп используется в лабораториях структурного анализа материалов, для контроля качества полупроводниковых материалов, для исследования остаточных напряжений материалов и примесей в растворах.

Оптическая схема микроскопа скорректирована на бесконечность и включает в себя тринокулярную визуальную насадку с окулярными тубусами и каналом визуализации, объективы и осветительное устройство Кёлера для прямого освещения через объектив.

В комплекте микроскопа металлографические объективы LM Plan 10x/0.25, LM Plan 20x/0.40,
LM Plan 50x/0.70 и LM Plan 80х/0.80. Общее увеличение в базовой комплектации составляет от 100х до 800х. По дополнительному заказу микроскоп может укомплектован объективами
LM Plan 5x/0.12 и LM Plan 100х/0.80. Объективы имеют увеличенное рабочее расстояние и предназначены для работы без покровных стекол.

Объективы микроскопа имеют планахроматическую коррекцию, в них исправлена кривизна поля и сферическая аберрация, поэтому они создают плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому дифракционному пределу. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов.
Все оптические детали имеют многослойное антирефлексное покрытие поверхностей.

Увеличение микроскопа с комплектными окулярами WF 10х/22 мм находится в пределах от
100х до 800х, с дополнительными объективами и окулярами от 25х до 1600х. В комплект микроскопа входит окуляр WF 10х/20 со шкалой для проведения измерений и сравнительных оценок линейных размеров деталей объектов. При использовании камеры, окуляр может быть использован для калибровки измерительных инструментов программного обеспечения. Все окуляры имеют вынесенный на 20 мм выходной зрачок, благодаря этому возможно полноценное наблюдение всего поля зрения наблюдателю в очках.

Тринокулярная визуальная насадка микроскопа предназначена для работы с микроскопами исследовательского класса, рассчитанными на бесконечность. Насадка снабжена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Благодаря конструкции Зидентопфа насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм разворотом окулярных тубусов без потери точной фокусировки.

Освещение прямым отраженным светом через объектив устроено на основе схемы Кёлера с опак-иллюминатором. Это позволяет создавать высокую интенсивность освещения точно в размер поля исследуемого участка. Опак-иллюминатор направляет свет, отраженный от объекта, в окулярные тубусы, и одновременно свет источника от конденсора через объектив микроскопа направляется на объект исследования. Благодаря схеме Кёлера создается освещение позволяющее в полной мере использовать разрешающую способность объективов.

Осветитель микроскопа состоит из вынесенного фонаря с галогенной лампой мощностью 50 Вт, коллектора и конденсора. Осветитель имеет регулируемые полевую и апертурную диафрагмы.
В осветитель встроен слот для комплектных светофильтров - желтого, зеленого и синего. Питание осветителя осуществляется от встроенного в основание стабилизированного блока постоянного тока с регулировкой яркости.

Исследования в поляризованном свете возможны в базовой комплектации микроскопа. Подобные исследования позволяют изучать анизотропные свойства объектов, например, кристаллов, высокомолекулярных полимеров и жидких кристаллов. В промышленности с поляризованным светом часто исследуются остаточные напряжения материалов для контроля их качества.

В комплект микроскопа входят вращающийся поляризатор и анализатор, что позволяет проводить исследования методом простой поляризации. Поляризатор и анализатор представляют собой слайдеры, устанавливаемые в предназначенные для них слоты.  Поляризатор имеет поворотную на 360⁰ оправу, плоскость поляризации анализатора постоянна. При работе с обычным светом поляризатор и анализатор из хода лучей могут быть выведены.

Окулярная камера позволяет просматривать изображения на внешнем мониторе и выводить данные на ПК для сохранения, систематизации и обработки результатов исследований. Камера устанавливается на адаптер тринокулярной визуальной насадки. В комплект микроскопа входит адаптер 1х с резьбой С-mount. Дополнительно могут быть приобретены адаптеры 0.25х, 0.5х и 0.65х. Между каналом визуализации и окулярами световой поток разделяется в соотношении 50 - 50 и не требует переключения. Благодаря этому возможно одновременное наблюдение в окуляры и вывод данных с камеры.

Фокусировка микроскопа осуществляется перемещением по вертикали револьверного устройства с объективами, предметный столик при этом неподвижен. Фокусировка производится с помощью механизма зубчато - реечной конструкции. Люфты механизма компенсированы демпфированием движущихся деталей. Общий диапазон хода механизма составляет 15 мм. Механизм фокусировки имеет двухступенчатую конструкцию, включающую приводы грубой и тонкой фокусировки. Рукоятки тонкой фокусировки за один оборот перемещают объективы на
0.1 мм. Шкала тонкой фокусировки имеет цену деления 0.001 мм и расположена на правой рукоятке. Фокусировочный механизм имеет регулятор усилия хода грубой фокусировки, управляемый поворотным кольцом.

Предметный столик микроскопа расположен над объективами и имеет двухслойную механическую конструкцию. Столик имеет размеры 190 х 150 мм, и обеспечивает перемещение объекта в диапазоне X-Y до 80 - 50 мм. Перемещение по осям X-Y осуществляется демпфированными зубчато - реечными механизмами и управляется рукоятками с коаксиальным приводом. Для исследования разнообразных объектов столик имеет центральное отверстие Ø110 мм для предметных вставок. На рабочую поверхность столика нанесено стойкое к повреждениям антибликовое керамическое покрытие.

Полностью металлическая конструкция микроскопа базируется на литом штативе без остаточных напряжений. Все детали механизмов изготовлены на высокоточном оборудовании из конструкционных сплавов высокого качества. Конструкция микроскопа гарантирует надежность конструкции, стабильность работы и точность настроек. На основание и штатив микроскопа нанесено износостойкое антистатическое покрытие.
