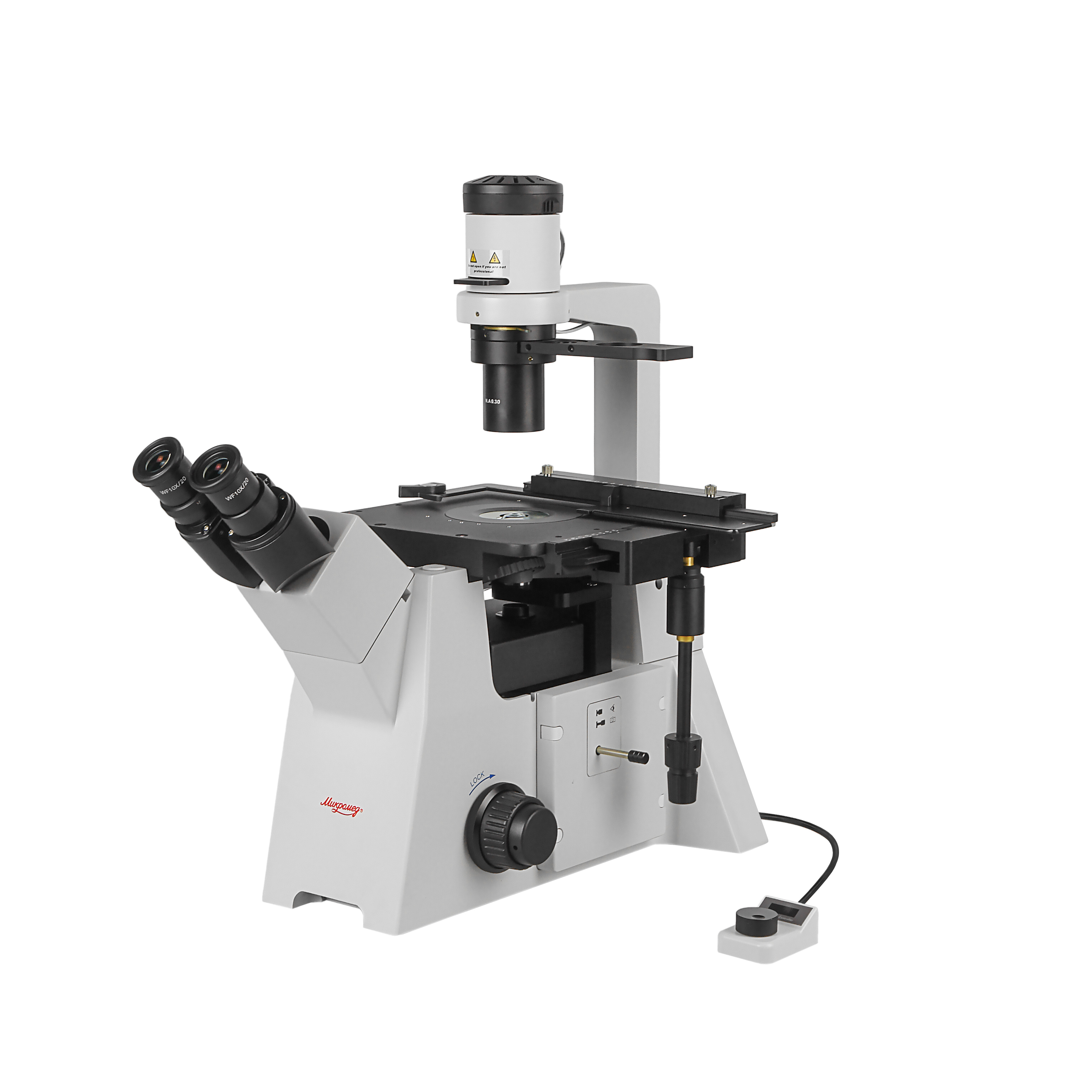

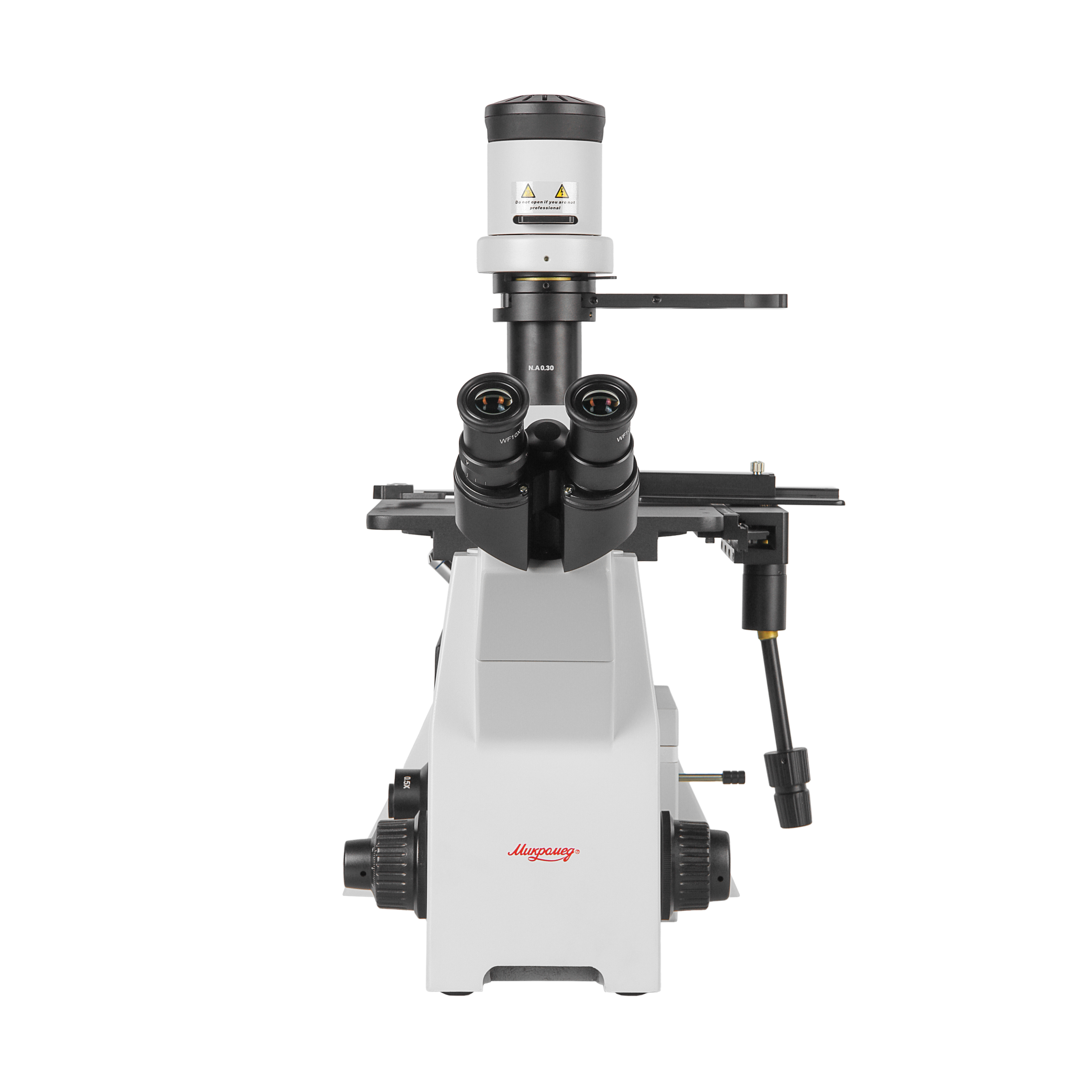

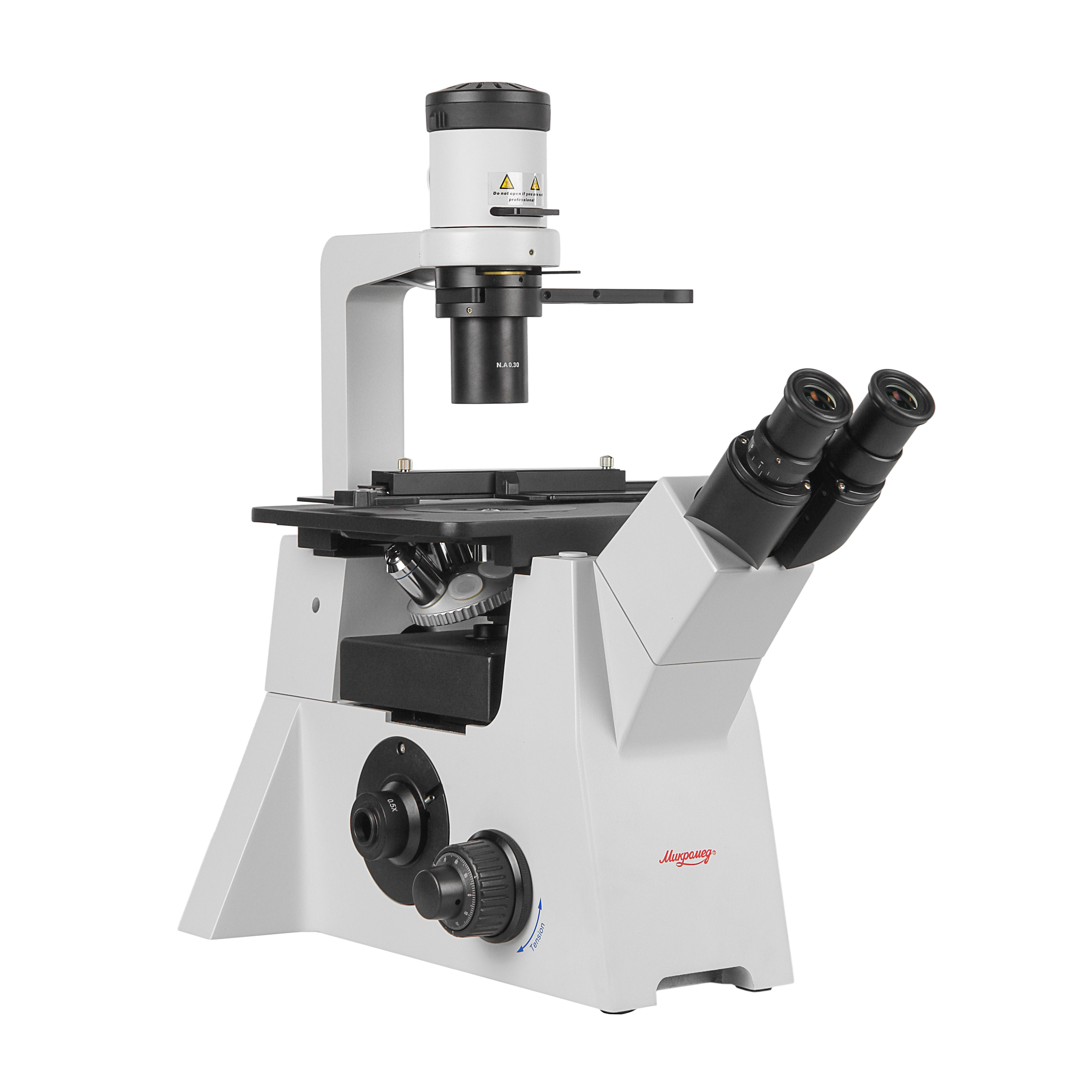

Микроскоп Микромед И-2

Микроскоп применяется для исследования объектов в проходящем свете методом светлого поля и фазового контраста. Микроскоп применяется для исследования пищевых продуктов, в фармацевтической промышленности в службах ветеринарного и санитарно-эпидемиологического контроля, в криминалистике. Инвертированный штатив и биологические объективы с большим рабочим расстоянием позволяют исследовать жидкие препараты в лабораторной посуде – кюветах и чашках Петри. Предметный столик, рассчитанный на нагрузку до 5 кг, позволяет применять микроскоп в промышленности и других областях, где необходимо проводить исследования крупных объектов.

Инвертированный штатив и биологические объективы с большим рабочим расстоянием позволяют исследовать жидкие препараты в лабораторной посуде – кюветах и чашках Петри. Предметный столик, рассчитанный на нагрузку до 5 кг, позволяет применять микроскоп в промышленности и других областях, где необходимо проводить исследования крупных объектов.

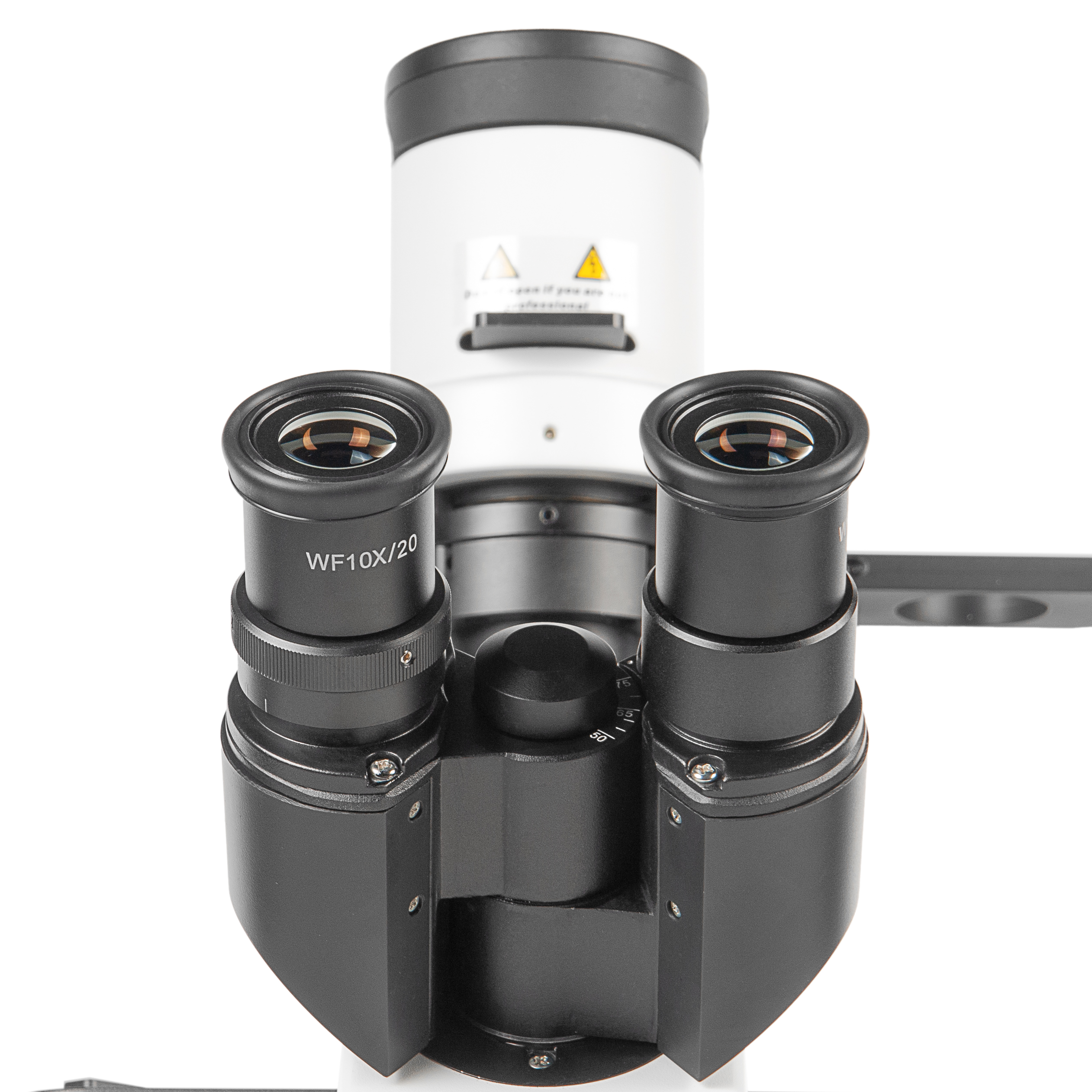

Оптическая схема микроскопа скорректирована на бесконечность и включает тринокулярную визуальную насадку типа ICO Infinitive с окулярными тубусами и независимым оптическим каналом визуализации, объективы и конденсор осветительного устройства.

В комплекте микроскопа биологические объективы, специально предназначенные для применения с инвертированными микроскопами - LWD Plan 10x/0.25, LWD Plan 20x/0.40 иLWD Plan 40x/0.60. Для исследований методом фазового контраста в комплект микроскопа входит объектив LWD Plan PH 10x/0.25P. По дополнительному заказу для микроскопа доступны объективы LWD Plan 4х/0.10 и LWD Plan 60х/0.70 и фазовые объективы LWD Plan PH 20x/0.40P и LWD Plan PH 40x/0.60P.

Объективы имеют увеличенное рабочее расстояние, скорректированы на бесконечность и допускают исследования объектов в лабораторной посуде с толщиной дна до 1.1 мм.

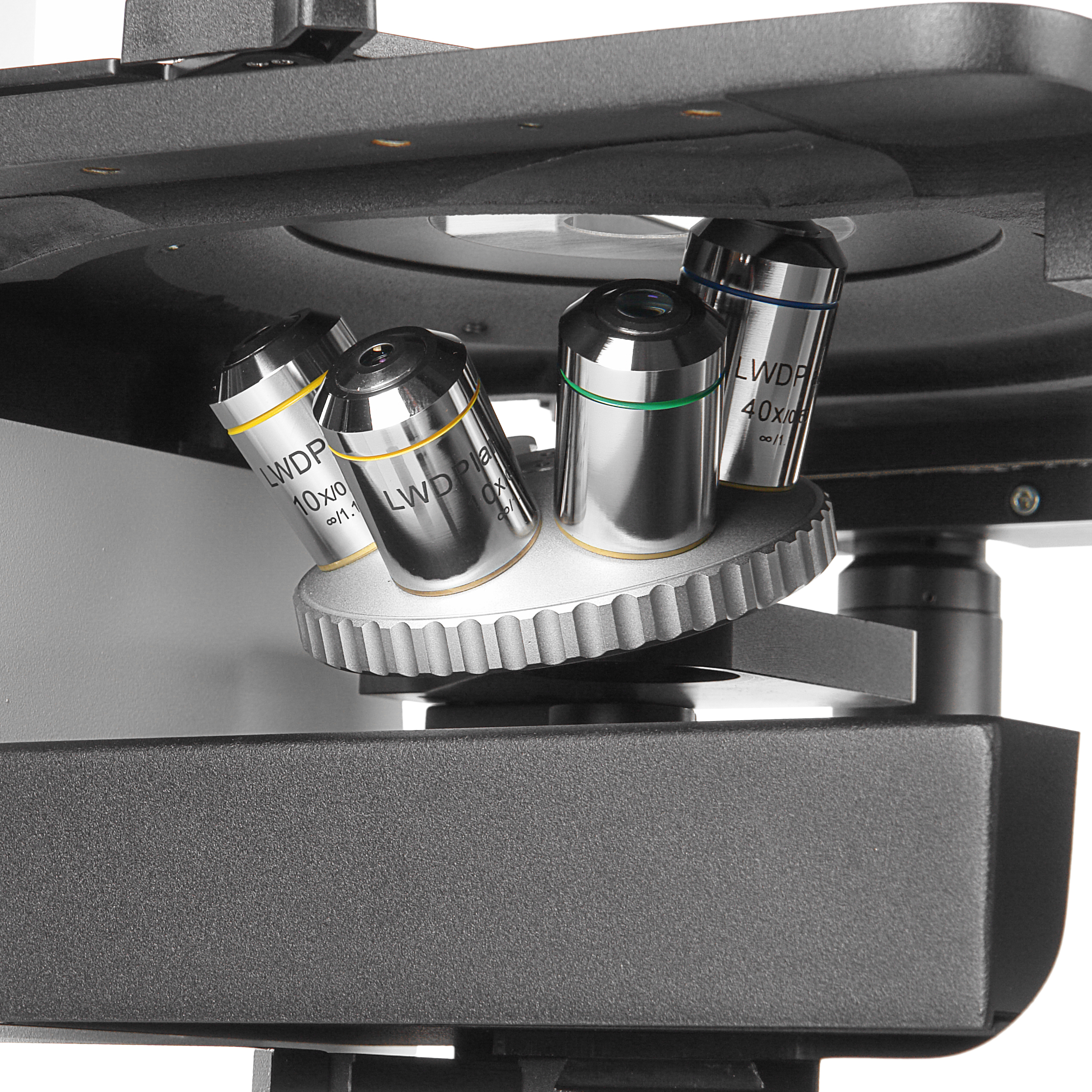

На оптические детали нанесено многослойное антирефлексное и антигрибковое покрытие позволяющее без ограничений использовать микроскоп в биологических лабораториях. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 6 объективов.

В объективах исправлена кривизна поля и сферическая аберрация, поэтому они создают плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому дифракционному пределу.

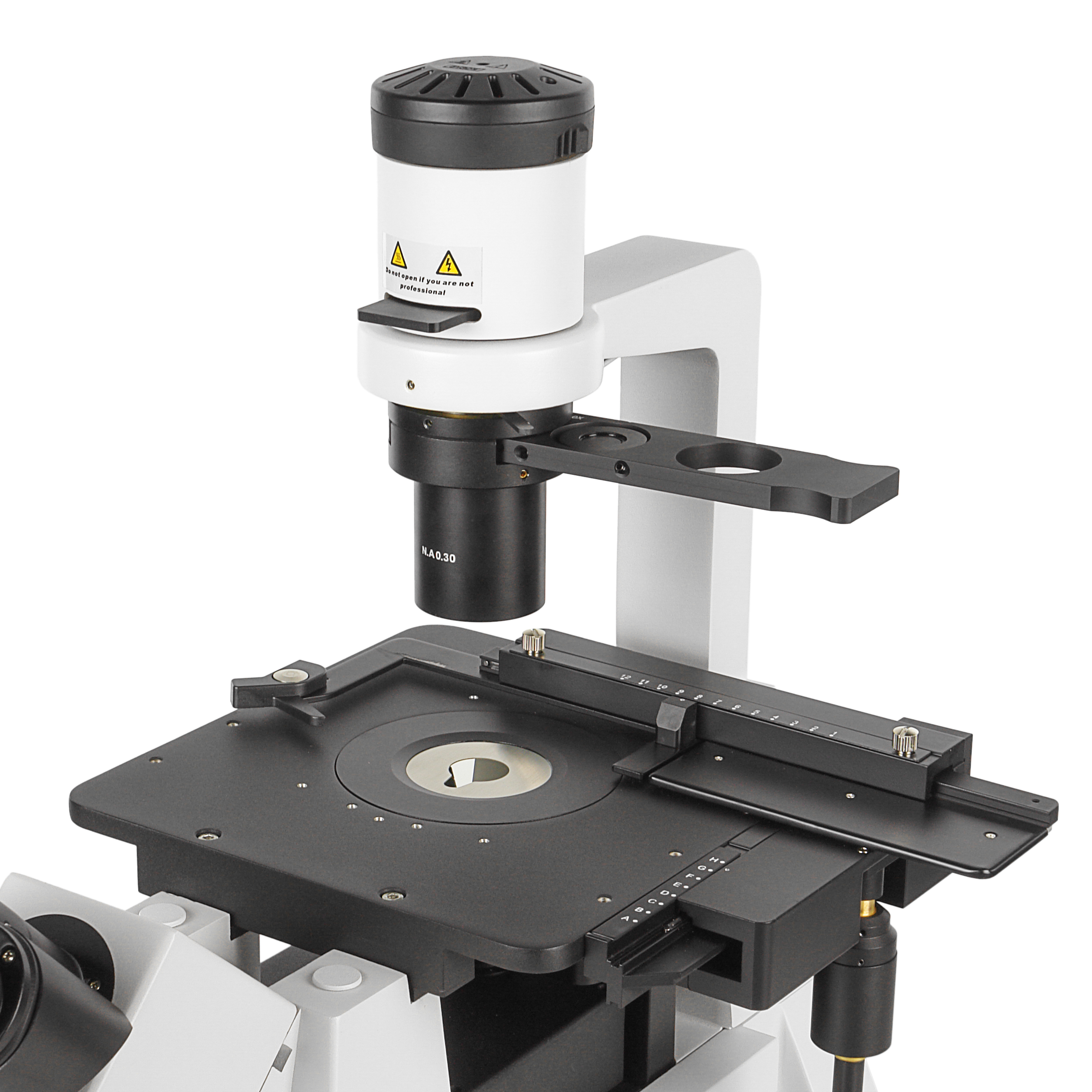

Осветитель проходящего света на светодиоде теплого белого света 3Вт снабжен конденсором N.A.=0.30 с апертурной диафрагмой и слотами для цветных светофильтров и фазового слайдера. Рабочее расстояние конденсора составляет 72 мм, что способствует исследованиям объектов в лабораторной посуде. При необходимости исследования особо крупных объектов, рабочее расстояние может быть увеличено до 150 мм с ухудшением качества освещения, для этого требуется удалить конденсор, имеющий съемную конструкцию. Для питания осветителя предназначен внешний блок стабилизированного питания постоянного тока.

Методы фазового контраста и светлого поля применяются при работе с микроскопом в его базовой комплектации. Фазовый контраст позволяет исследовать малоконтрастные биологические объекты, плохо визуализируемые в светлом поле. Для выбора метода исследований используется слайдер с отверстиями – для фазового контраста устанавливается отверстие с кольцевой диафрагмой, для светлого поля предназначено свободное отверстие. Фазовая диафрагма комплектного слайдера рассчитана на объектив с увеличением 10х и снабжена винтами для юстировки фазовых колец.

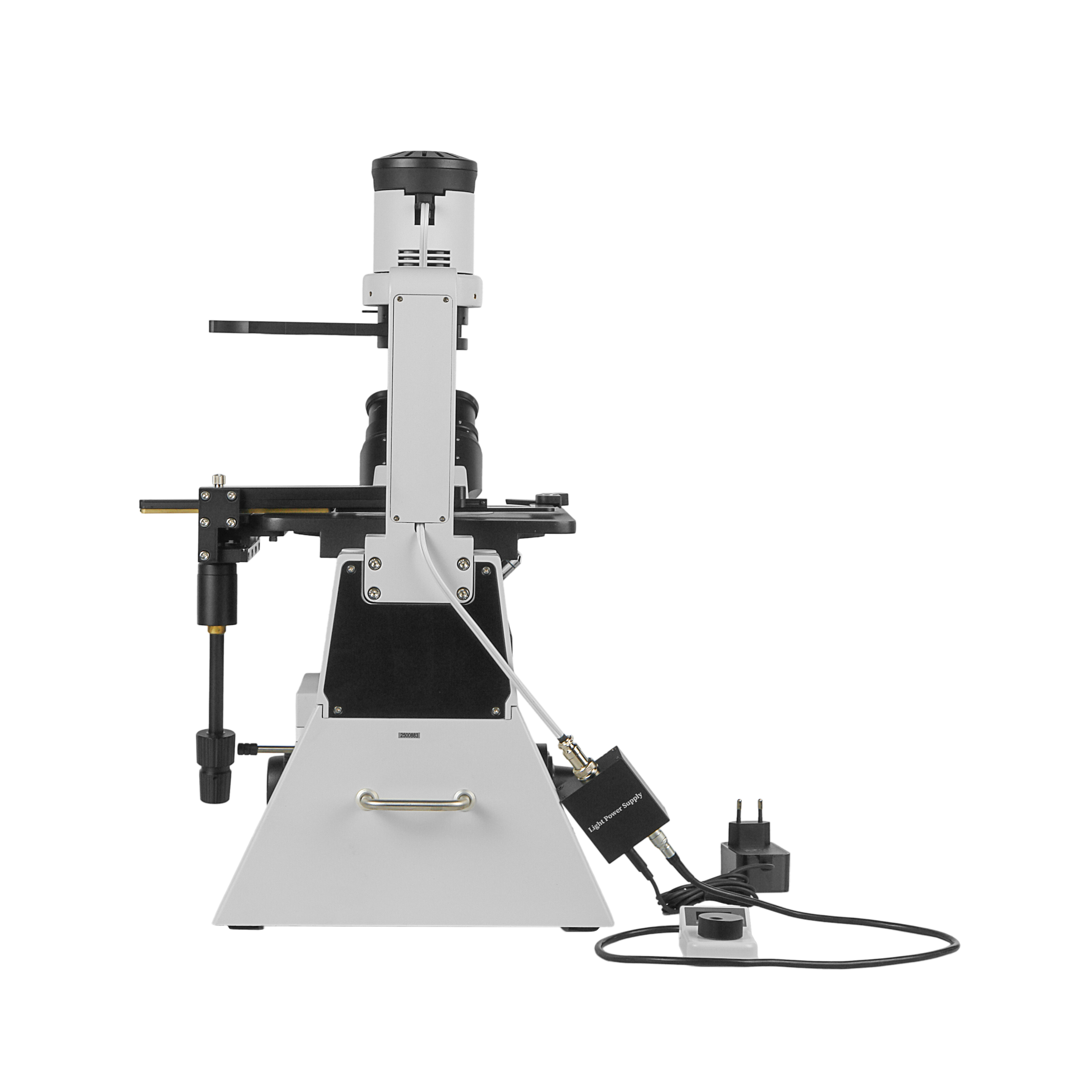

Цифровой контроллер с блоком питания входящий в комплект микроскопа предназначен для питания осветителя стабилизированным напряжением и регулировки его яркости с высокой точностью. Контроллер позволяет выставлять яркость с точностью до 0.5%, регулировать ее в пределах 0…100% и имеет функцию памяти последней установки.

Окулярная камера позволяет выводить данные на внешнее устройство и для ее установки предназначен оптический канал визуализации, его выход расположен на левой стороне основания.  Камера устанавливается на оптический адаптер с резьбой стандарта С-mount.

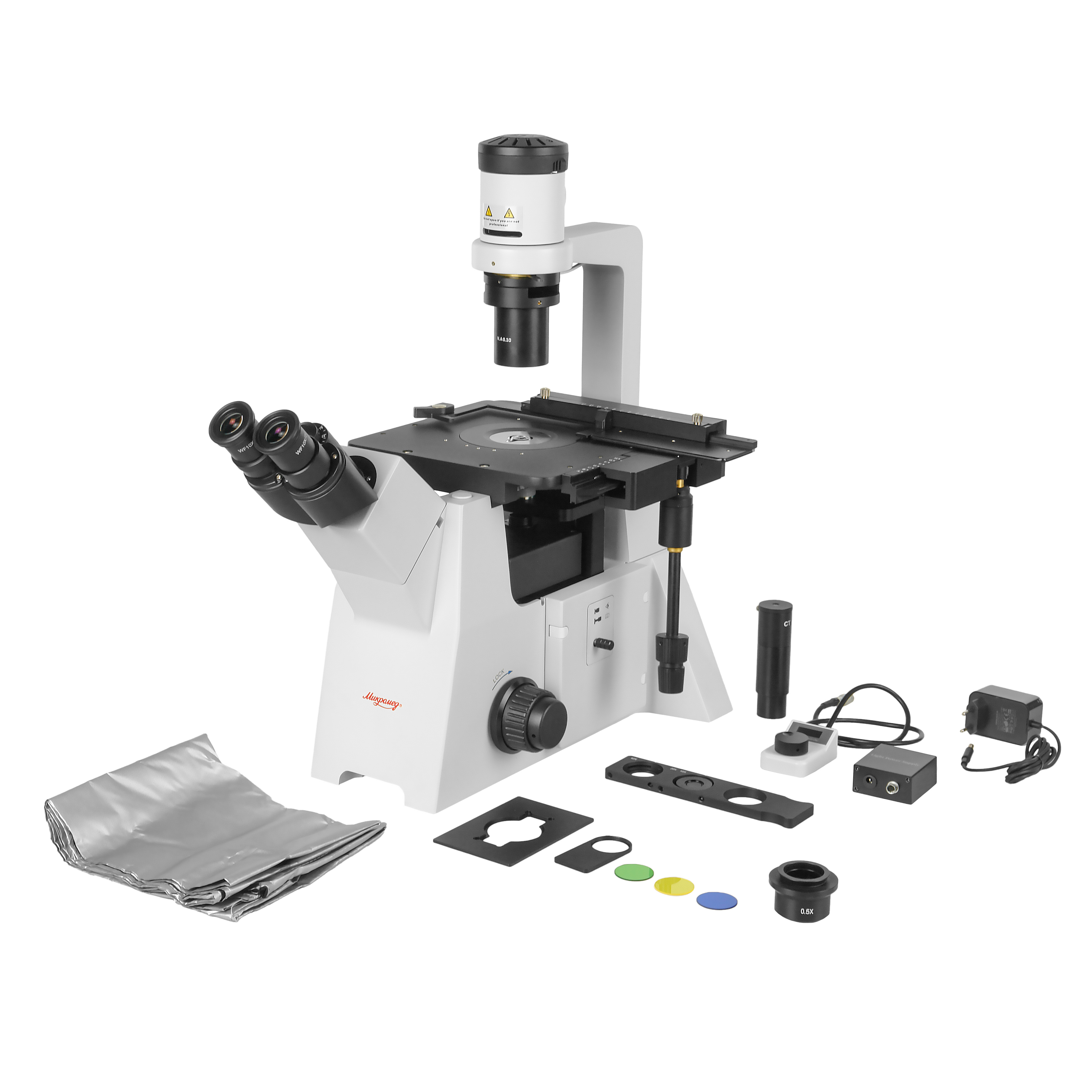

В комплект поставки микроскопа входит адаптер с увеличением 0.5х, позволяющий полноценно использовать большинство окулярных камер с сенсорами размерами от 1/3″ до 1/2.5″. Разделение светового потока между каналом визуализации и окулярами осуществляется оптическим переключателем. В выключенном положении 100% светового потока направляется на окуляры, во включенном положении переключателя свет разделяется между окулярами и каналом визуализации в соотношении 50 - 50.

Фокусировка микроскопа осуществляется перемещением по оптической оси револьверного устройства с объективами, предметный столик при этом неподвижен. Механизмом фокусировки расположен в штативе и имеет коаксиальный привод с рукоятками грубой и тонкой фокусировки и регулятором усилия хода. В микроскопе использован прецизионный зубчато -реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов. Диапазон перемещения револьвера составляет 12 мм. Рукоятки тонкой фокусировки за один оборот перемещают объективы на 0.1 мм. Цена деления тонкой фокусировки 1 мкм. Фокусировочный механизм имеет ограничитель величины хода и регулятор усилия хода грубой фокусировки, управляемый поворотным кольцом.

Предметный столик имеет усиленную конструкцию с рабочей панелью 240 х 260 мм из твердого алюминиевого сплава толщиной 10 мм. Поверхность допускает размещение объектов массой до
5 кг. Механический препаратоводитель с диапазоном X-Y 135 x 85 мм имеет приводы на ременных передачах, гарантирующих плавность и точность перемещения без люфтов. Привод по X-Y осуществляется коаксиальными рукоятками с изменяемым углом наклона оси. Столик имеет центральное отверстие для предметных вставок. На рабочую поверхность столика нанесено стойкое к царапинам антибликовое керамическое покрытие.
