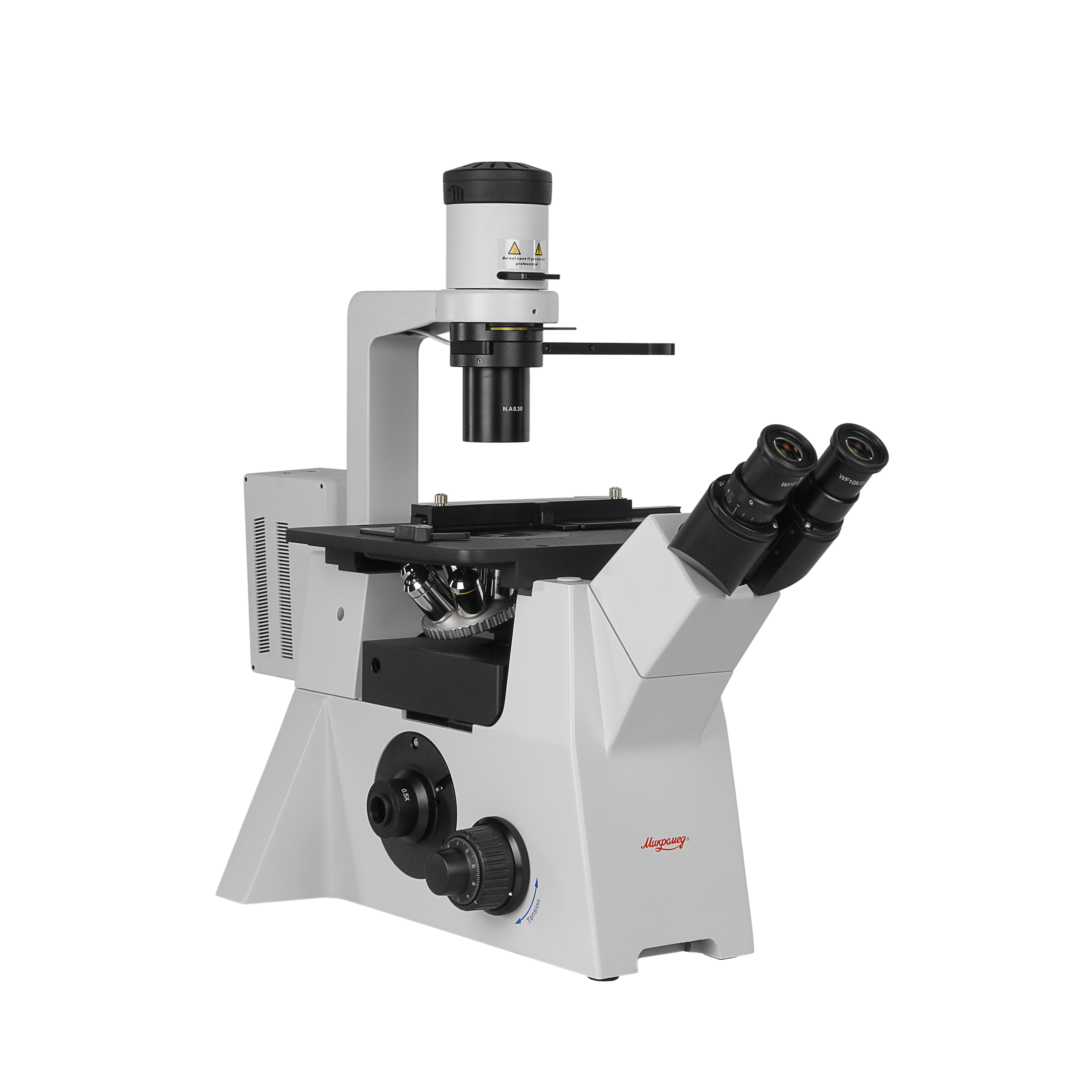

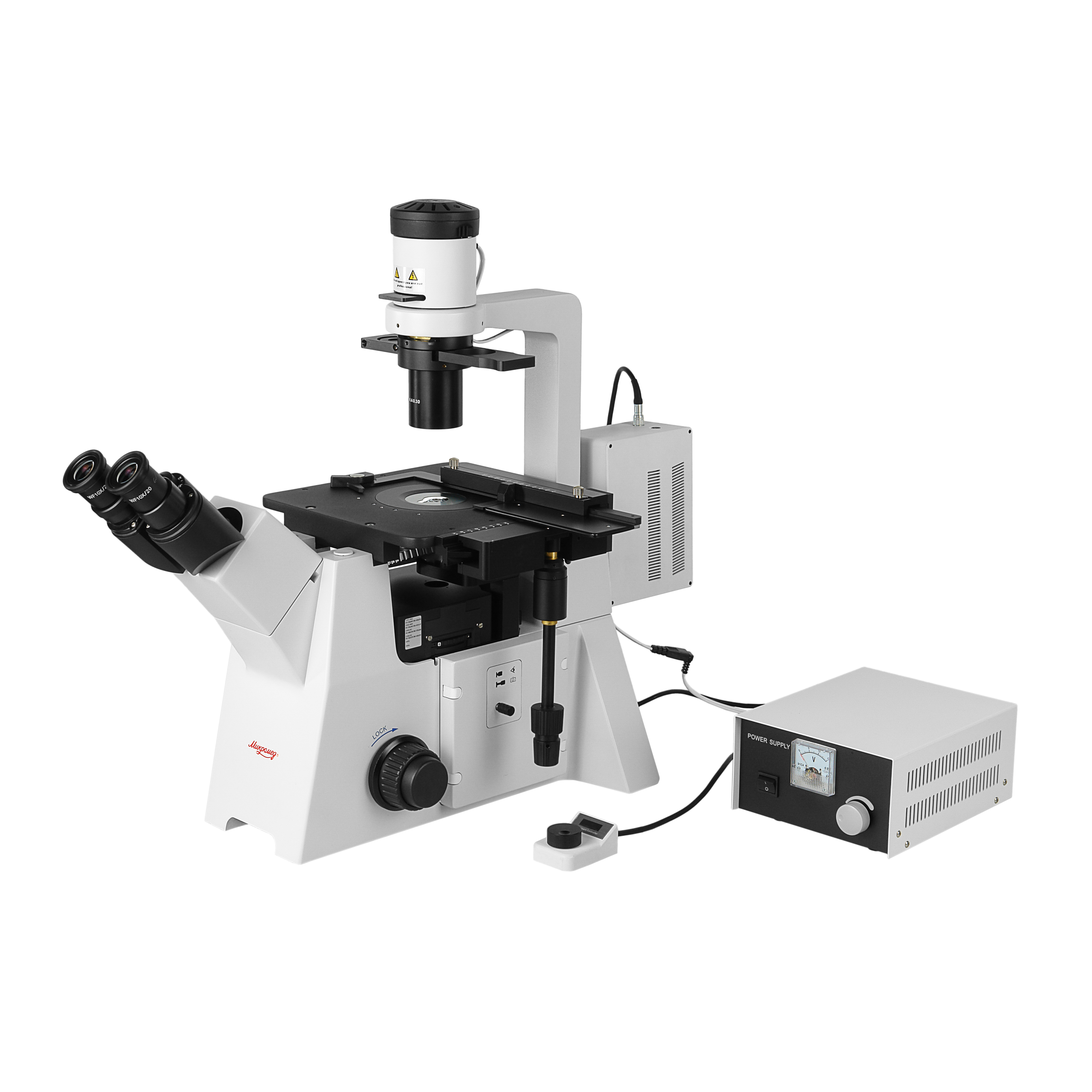

Микроскоп Микромед И-2 ЛЮМ 4

Микроскоп применяется для исследования объектов в обыкновенном свете и в свете видимой люминесценции, что делает его универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной практике для проведения экспресс - диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля.

Инвертированный штатив и биологические объективы с большим рабочим расстоянием позволяют исследовать жидкие препараты в лабораторной посуде – кюветах и чашках Петри. Предметный столик, рассчитанный на нагрузку до 5 кг, позволяет применять микроскоп в промышленности и других областях, где необходимо проводить исследования крупных объектов.

Оптическая схема микроскопа скорректирована на бесконечность и включает тринокулярную визуальную насадку типа ICO Infinitive с окулярными тубусами и независимым оптическим каналом визуализации, объективы и конденсор осветительного устройства. Также в оптическую систему входит светодиодный модуль осветителя отраженного света.

В комплекте микроскопа биологические объективы, специально предназначенные для применения с инвертированными микроскопами и работы по методу светлого поля и с видимой люминесценцией LWD Plan 10x/0.25, LWD Plan 20x/0.40 и LWD Plan 40x/0.60. Для исследований методом фазового контраста в комплект микроскопа входят объективы LWD Plan PH 10x/0.25P, LWD Plan PH 20x/0.40P и LWD Plan PH 40x/0.60P. По дополнительному заказу для микроскопа доступны объективы LWD Plan 4х/0.10 и LWD Plan 60х/0.70.

Объективы имеют увеличенное рабочее расстояние, скорректированы на бесконечность и допускают исследования объектов в лабораторной посуде с толщиной дна до 1.1 мм.

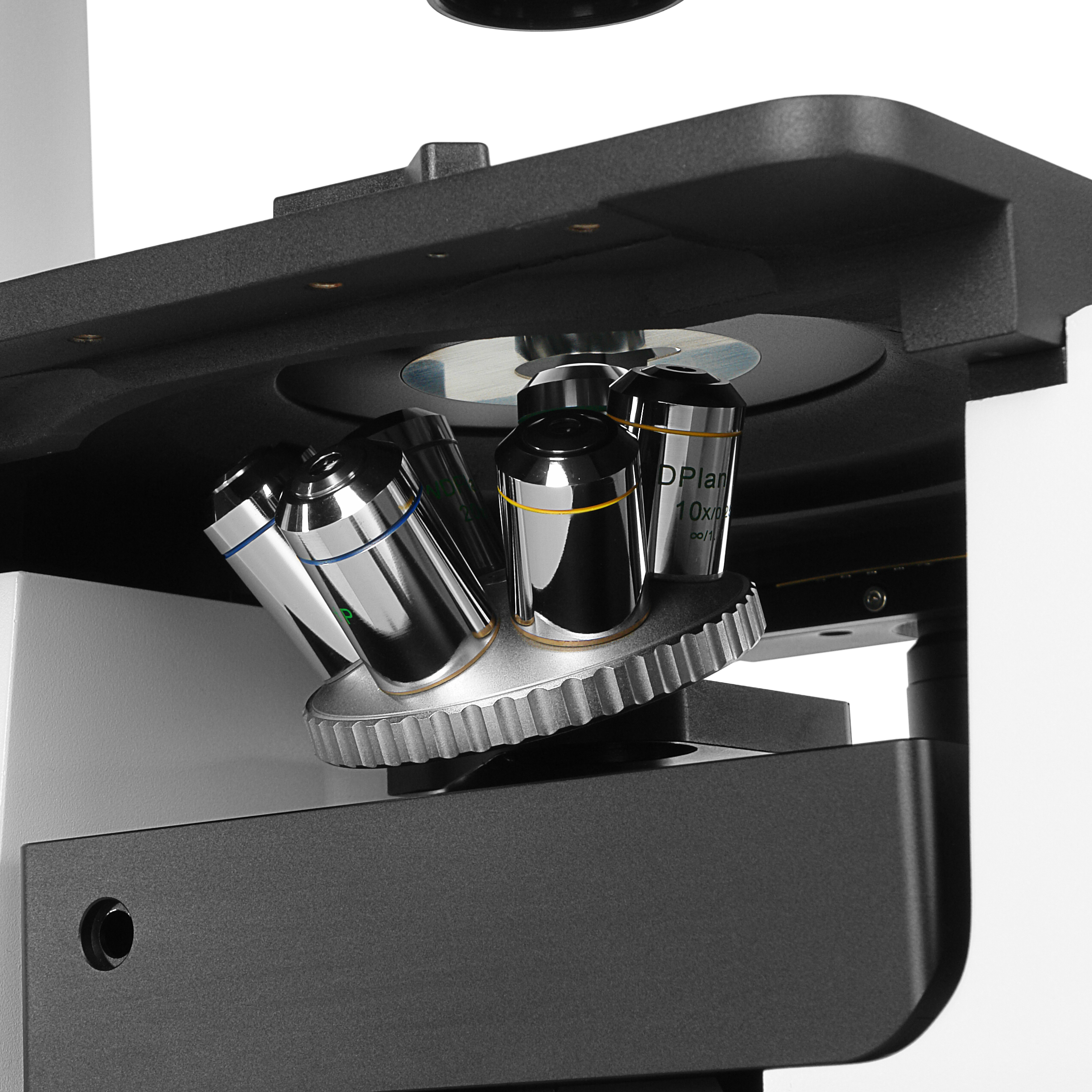

На оптические детали нанесено многослойное антирефлексное и антигрибковое покрытие позволяющее без ограничений использовать микроскоп в биологических лабораториях. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 6 объективов.

В объективах исправлена кривизна поля и сферическая аберрация, поэтому они создают плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому дифракционному пределу.

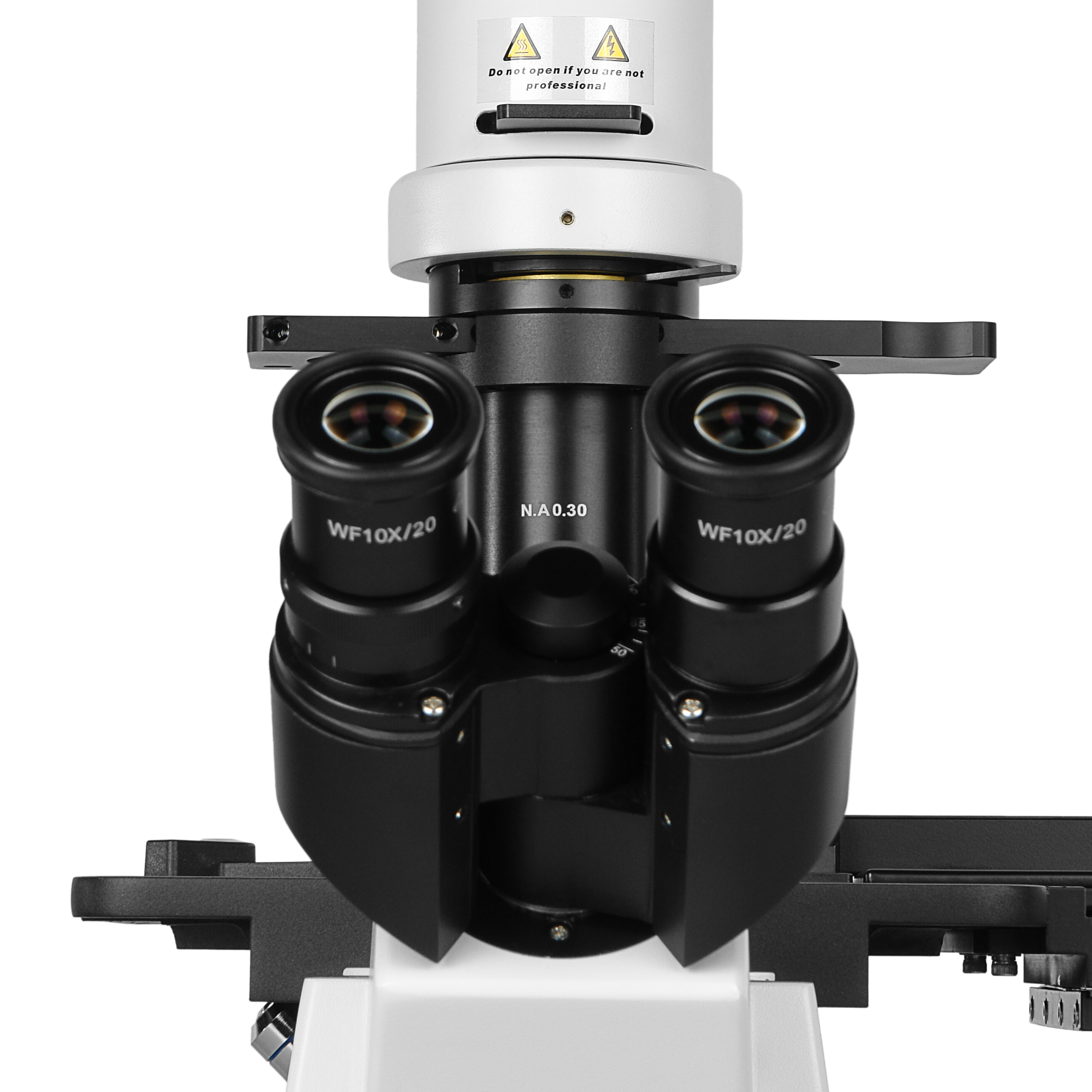

Осветитель проходящего света на галогенной лампе 30Вт / 6В снабжен конденсором N.A.=0.30 с апертурной диафрагмой и слотами для слайдера фазового контраста и цветных светофильтров. Рабочее расстояние конденсора составляет 72 мм, что способствует исследованиям объектов в лабораторной посуде. При необходимости исследования особо крупных объектов, рабочее расстояние может быть увеличено до 150 мм с ухудшением качества освещения, для этого требуется снять с осветителя конденсор. Для питания осветителя предназначен внешний блок стабилизированного питания постоянного тока.

Фазовый контраст и светлое поле применяются при работе с микроскопом в его базовой комплектации. Метод фазового контраста позволяет исследовать малоконтрастные биологические объекты, плохо визуализируемые в светлом поле. Для выбора метода исследований используется слайдер с отверстиями – для фазового контраста устанавливается отверстие с кольцевой диафрагмой, соответствующей увеличению применяемого объектива, для светлого поля предназначено свободное отверстие. Фазовые диафрагмы рассчитаны на объективы с увеличением 10х, 20х и 40х и снабжены винтами для юстировки фазовых колец.

Окулярная камера позволяет выводить данные на внешнее устройство и для ее установки предназначен оптический канал визуализации, его выход расположен на левой стороне основания. Камера устанавливается на оптический адаптер с резьбой стандарта С-mount.
В комплект поставки микроскопа входит адаптер с увеличением 0.5х, позволяющий полноценно использовать большинство окулярных камер с сенсорами размерами от 1/3″ до 1/2.5″. Разделение светового потока между каналом визуализации и окулярами осуществляется оптическим переключателем. В выключенном положении 100% светового потока направляется на окуляры, во включенном положении переключателя свет разделяется между окулярами и каналом визуализации в соотношении 50 - 50.

Исследования в свете видимой люминесценции проводятся в отраженном свете в 4-х областях спектра с помощью схемы прямого освещения предмета через объектив. Модуль отраженного света имеет четыре люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

Люминесцентный модуль имеет четыре спектральных канала:

• CH1 соответствует ультрафиолетовому / фиолетовому диапазону UV2
• СН2 соответствует синему диапазону В2
• СН3 соответствует зеленому диапазону G2
• СН4 соответствует ультрафиолетовому диапазону UV3

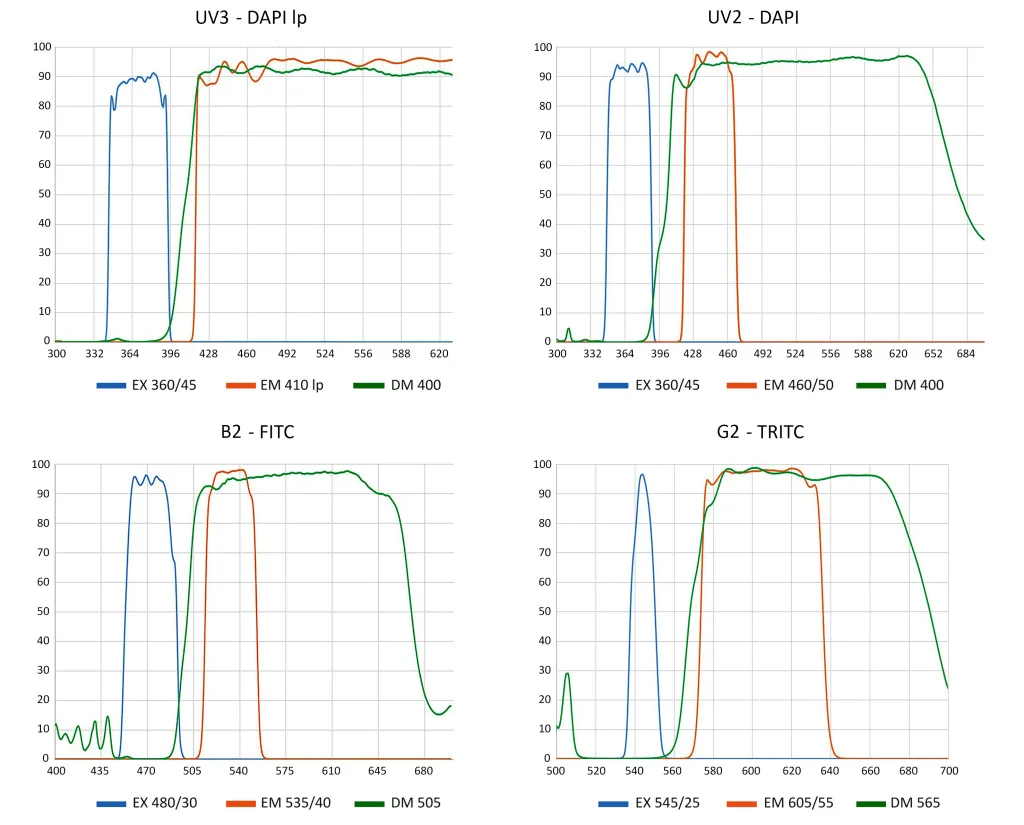

В науке и здравоохранении исследования осуществляются в любой из всех востребованных в биологии спектральных областей возбуждения люминесценции:

• UV2: Спектр возбуждения 360/45, эмиссия 460/50
• B2: Спектр возбуждения 480/30, эмиссия 535/40
• G2: Спектр возбуждения 545/25, эмиссия 605/55
• UV3: Спектр возбуждения 360/45, эмиссия 410LP

Четыре спектральные области позволяют исследовать препараты окрашенные всеми существующими флюорохромами типов FITC, TRITC и DAPI и исследовать большинство препаратов имеющих свойства автолюминесценции. Это позволяет использовать микроскоп практически во всех направлениях биологии, бактериологии и микробиологии. С его помощью может быть обнаружен туберкулез, бешенство, чума, инфаркт, может проводиться диагностика раковых заболеваний, определение белка в тканях, исследование биологических мембран и многое другое.

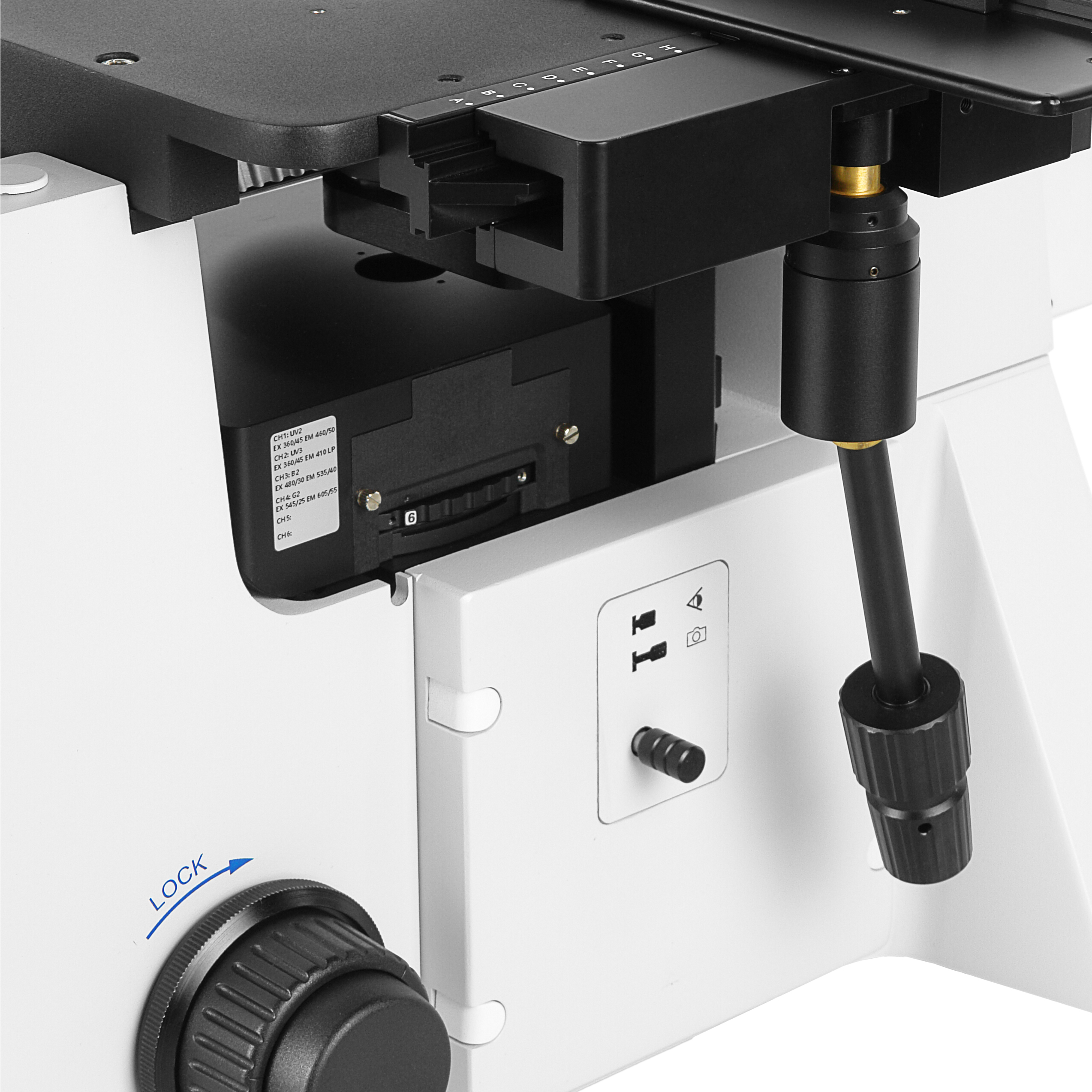

Необходимый диапазон устанавливается поворотом турели с фильтрами. Турель имеет шесть фиксированных положений, четыре соответствуют каналам люминесценции, два – свободные отверстия для работы с обычным светом.

Композитный светодиод, примененный в качестве источника отраженного света, создает концентрированный свет высокой интенсивности с широким спектром излучения, охватывающим все диапазоны от видимого до ультрафиолетового. Срок службы светодиода более 25 000 часов.
В отличие от широко распространенных ртутных ламп, светодиод не требует предварительного прогрева для выхода на режим, в процессе работы нагревается незначительно и имеет малый дрейф люминесценции. Для питания и регулировки яркости в комплект входит контроллер с блоком питания. Контроллер позволяет выставлять яркость с точностью до 0.5%, регулировать ее в пределах 0-100% и имеет функцию памяти последней установки.

Фокусировка микроскопа осуществляется перемещением по оптической оси револьверного устройства с объективами, предметный столик при этом неподвижен. Механизмом фокусировки расположен в штативе и имеет коаксиальный привод с рукоятками грубой и тонкой фокусировки и регулятором усилия хода. В микроскопе использован прецизионный зубчато -реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов. Диапазон перемещения револьвера составляет 12 мм. Рукоятки тонкой фокусировки за один оборот перемещают объективы на 0.1 мм. Цена деления тонкой фокусировки 1 мкм. Фокусировочный механизм имеет ограничитель величины хода и регулятор усилия хода грубой фокусировки, управляемый поворотным кольцом.

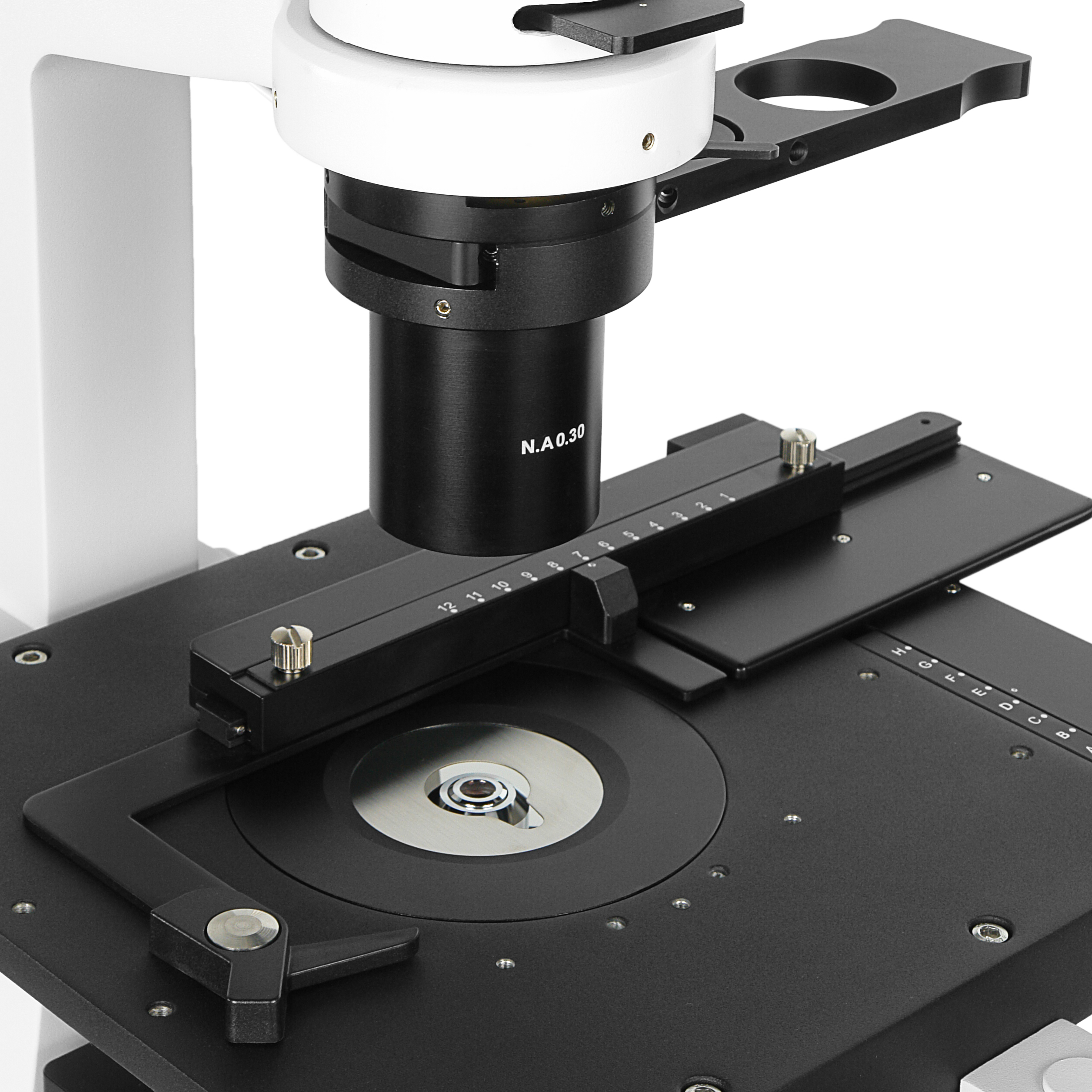

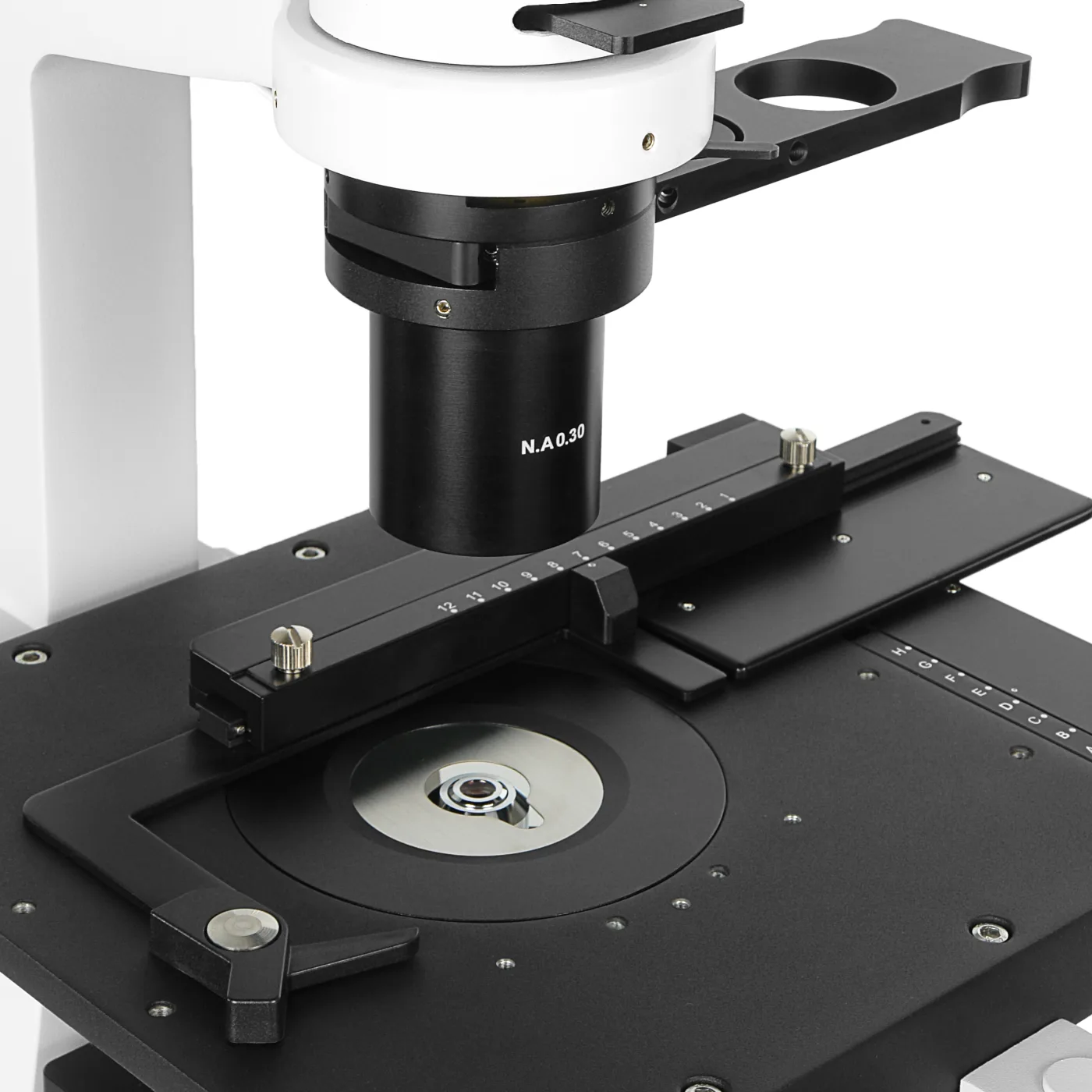

Предметный столик имеет усиленную конструкцию с рабочей панелью увеличенного размера 240 х 260 мм из твердого алюминиевого сплава толщиной 10 мм. Поверхность допускает размещение объектов массой до 5 кг. Механический препаратоводитель с диапазоном X-Y 135 x 85 мм имеет приводы на ременных передачах, гарантирующих плавность и точность перемещения без люфтов. Привод по X-Y осуществляется коаксиальными рукоятками с изменяемым углом наклона оси. Столик имеет центральное отверстие для предметных вставок. На рабочую поверхность столика нанесено стойкое к царапинам антибликовое керамическое покрытие.
