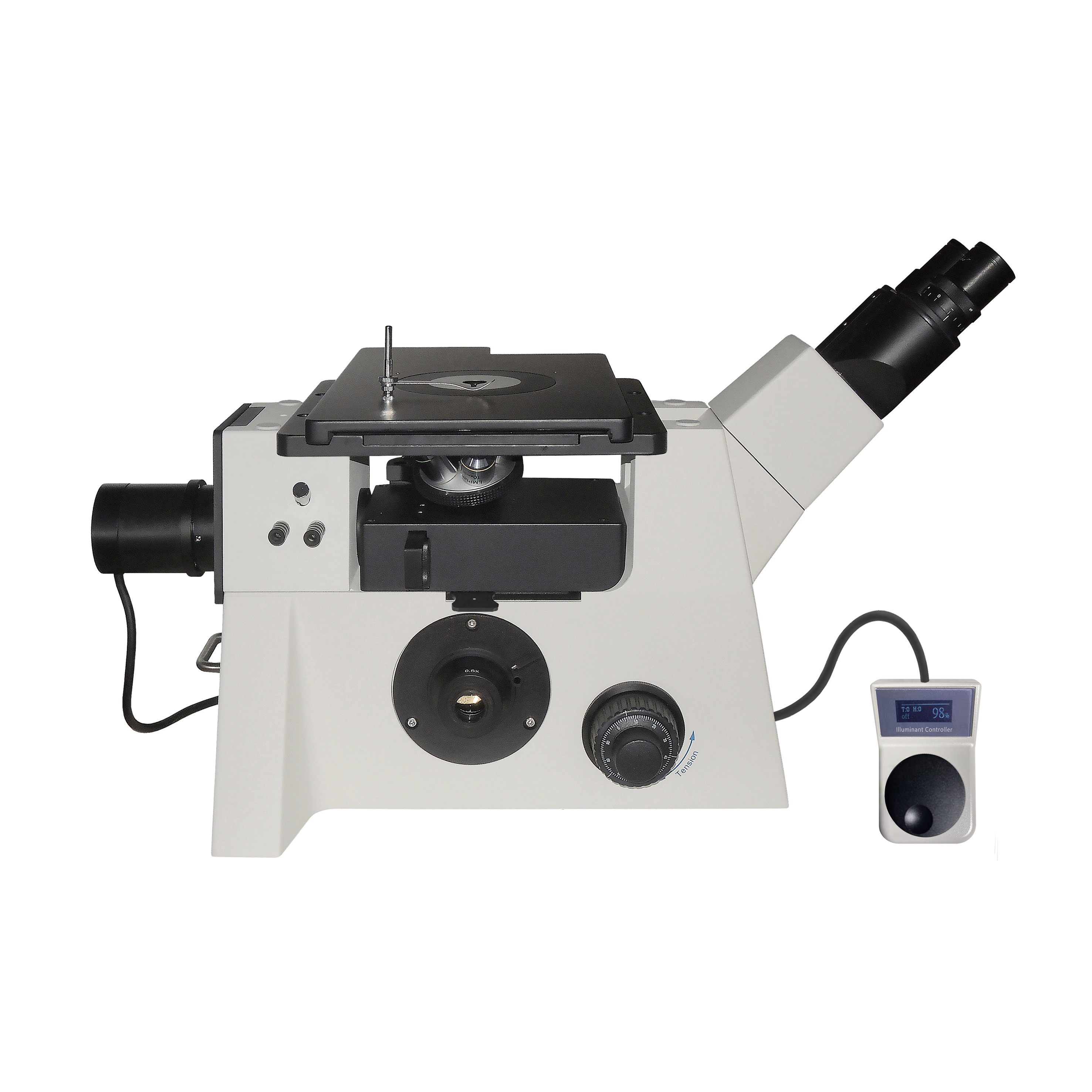

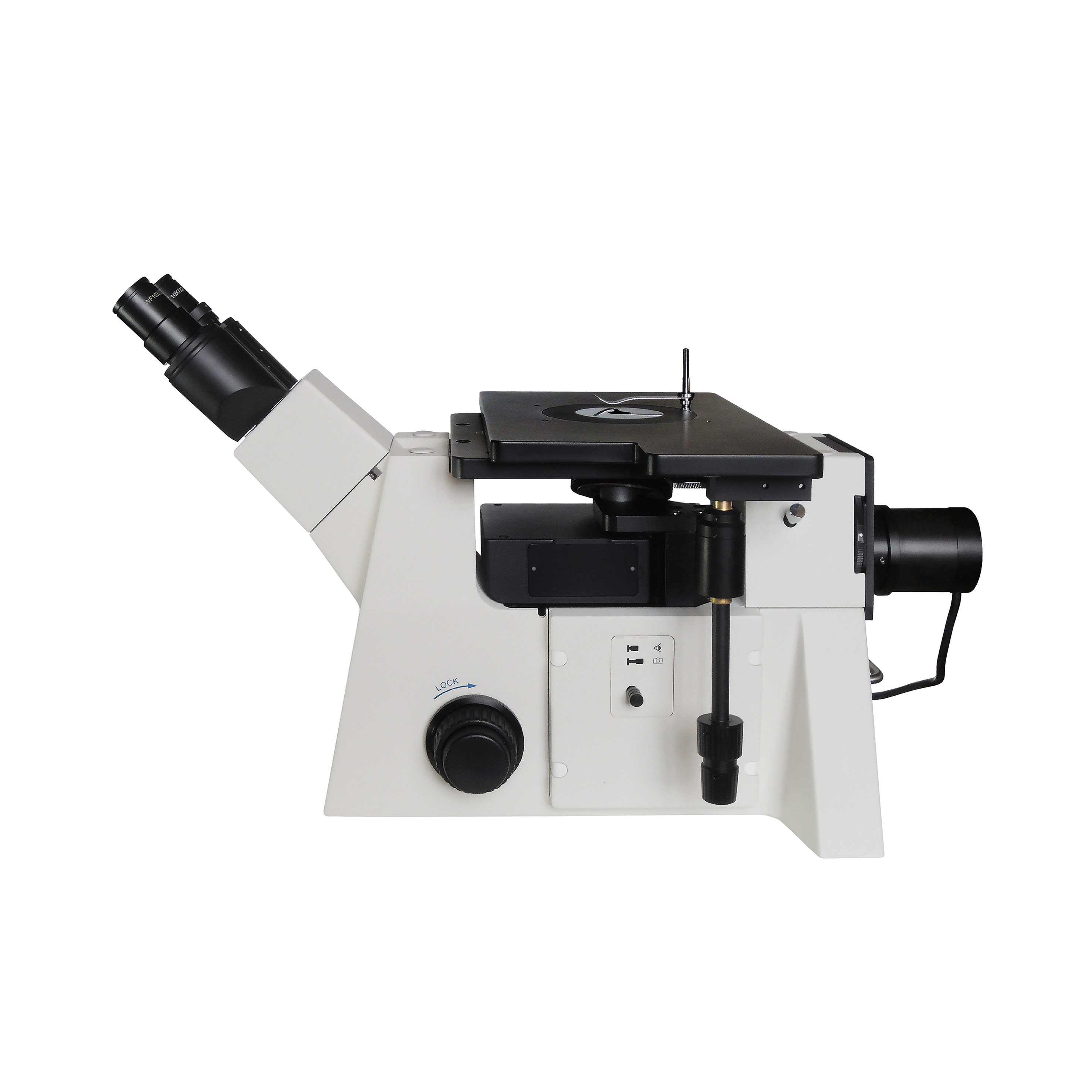

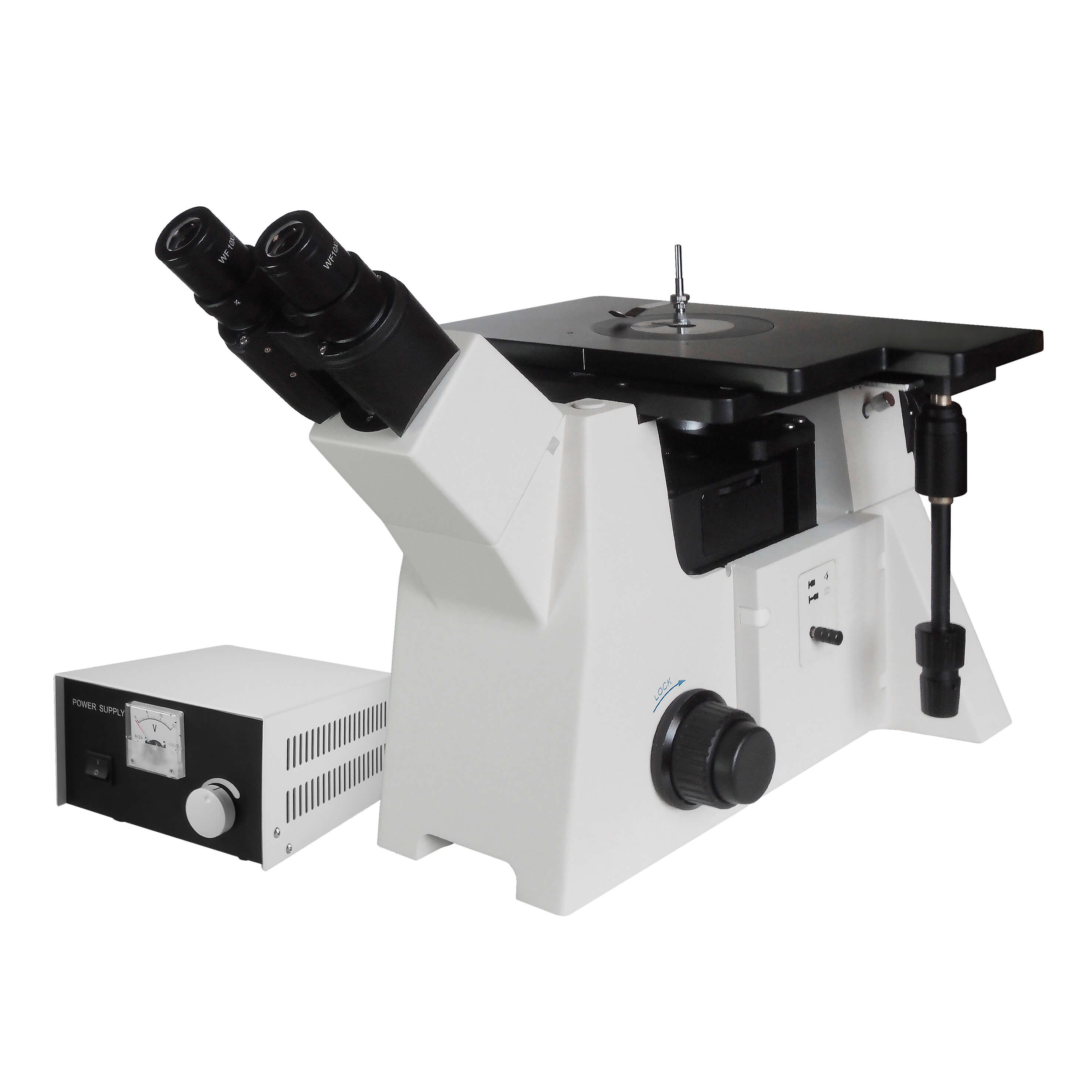

Микроскоп Микромед МЕТ 5 LED

Микроскоп применяется для исследований в области металлографии, минералогии, кристаллографии и других областях, где необходимо проводить исследования крупных объектов в отраженном свете и исследовать анизотропные свойства различных образцов. В промышленности микроскоп используется в лабораториях структурного анализа материалов, для контроля качества полупроводниковых материалов, для исследования остаточных напряжений материалов и примесей в растворах.

Оптическая схема микроскопа скорректирована на бесконечность, и включает в себя оптическую головку с окулярными тубусами, переключаемый канал визуализации, объективы, осветительное устройство Кёлера с опак-иллюминатором для прямого освещения через объектив.

Схема прямого освещения предмета через объектив, примененная в микроскопе, создает высокую интенсивность освещения в размер поля исследуемого участка. В схеме использован опак-иллюминатор, направляющий свет, отраженный от объекта, в окулярные тубусы. Одновременно свет источника от конденсора через объектив микроскопа направляется на объект исследования. Свет в подобной системе падает на предмет строго по нормали, что имеет важное значение в металлографии. В осветитель встроена поворотная турель с установленными светофильтрами – желтым, зеленым, голубым и матовым.

Осветитель схемы Кёлера состоит из вынесенного фонаря с 5-ти ваттным светодиодом теплого белого света и коллектором, регулируемой полевой диафрагмы, конденсора и регулируемой апертурной диафрагмы. Регулировка яркости осветителя с высокой точностью и повторяемостью установок осуществляется от внешнего цифрового контроллера.

В комплекте микроскопа пять объективов с планахроматической коррекцией LM Plan 5x/0.12,
LM Plan 10x/0.25, LM Plan 20x/0.40, LM Plan 50x/0.70 и LM Plan 100х/0.80. Объективы cкорректированы на бесконечность и предназначены для работы без покровного стекла. Объективы имеют большое рабочее расстояние, высокую разрешающую способность и относятся к металлографическим.

Объективы микроскопа имеют оптическую конструкцию с исправленной кривизной поля и сферической аберрацией, поэтому они создают плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому дифракционному пределу.

Окуляры широкого поля WF 10х/22, входящие в комплект микроскопа имеют вынесенный на
20 мм выходной зрачок, благодаря этому возможно полноценное наблюдение всего поля зрения наблюдателю в очках. Также в комплект входит окуляр WF 10х/20 с измерительной шкалой, используемый для проведения измерений и сравнительных оценок линейных размеров деталей объектов. При использовании камеры, окуляр может быть использован для калибровки измерительных инструментов программного обеспечения. Дополнительно к микроскопу могут быть приобретены окуляры WF 5х/18 и WF 16х/13 Plan с исправленной кривизной поля.

Исследования в поляризованном свете позволяют обнаруживать и изучать анизотропные свойства объектов, например, кристаллов, высокомолекулярных полимеров и жидких кристаллов. В промышленности в поляризованном свете исследуются остаточные напряжения материалов и примеси в растворах. В базовый комплект микроскопа входят вращающийся на 360⁰ поляризатор и анализатор с постоянной плоскостью поляризации.

Оптический канал визуализации микроскопа позволяет эффективно применять
камеру. Камера устанавливается на оптический адаптер с резьбой стандарта С-mount.
В комплект входит адаптер с увеличением 0.5х, позволяющий полноценно использовать большинство окулярных камер с сенсорами размерами от 1/3″ до 1/2.5″. Дополнительно могут быть приобретены адаптеры 0.25х, 0.65, 1.0х. Для разделения светового потока между каналом визуализации и окулярами предназначен оптический переключатель. Во включенном положении свет разделяется между окулярами и каналом визуализации в соотношении 50 - 50.

Фокусировка микроскопа осуществляется перемещением по вертикали револьверного устройства с объективами - инвертированный микроскоп предназначен для исследования тяжелых габаритных объектов, поэтому его предметный столик неподвижен. Механизм фокусировки имеет зубчато-реечную конструкцию. Люфты механизма компенсированы демпфированием направляющих. Общий диапазон хода механизма составляет 14 мм.
Механизм фокусировки имеет конструкцию, включающую приводы грубой и тонкой фокусировки. Рукоятки тонкой фокусировки за один оборот перемещают объективы на 0.1 мм. Шкала тонкой фокусировки имеет цену деления 0.001 мм. Механизм снабжен регулятором усилия хода фокусировки, для предотвращения повреждения исследуемого образца и объектива механизм имеет регулируемый ограничитель перемещения.

Предметный столик имеет усиленную конструкцию и предназначен для размещения объектов исследования массой до 5 кг. Столик имеет размеры 300 х 210 мм, и обеспечивает перемещение объекта в диапазоне X-Y до 51 - 43 мм. Перемещение по осям X-Y осуществляется ременными передачами, что гарантирует плавность и отсутствие люфтов. Движение управляется коаксиальными рукоятками с изменяемым углом наклона оси. Столик имеет центральное отверстие для предметных вставок Ø118 мм. На рабочую поверхность столика нанесено стойкое
к царапинам антибликовое керамическое покрытие.
