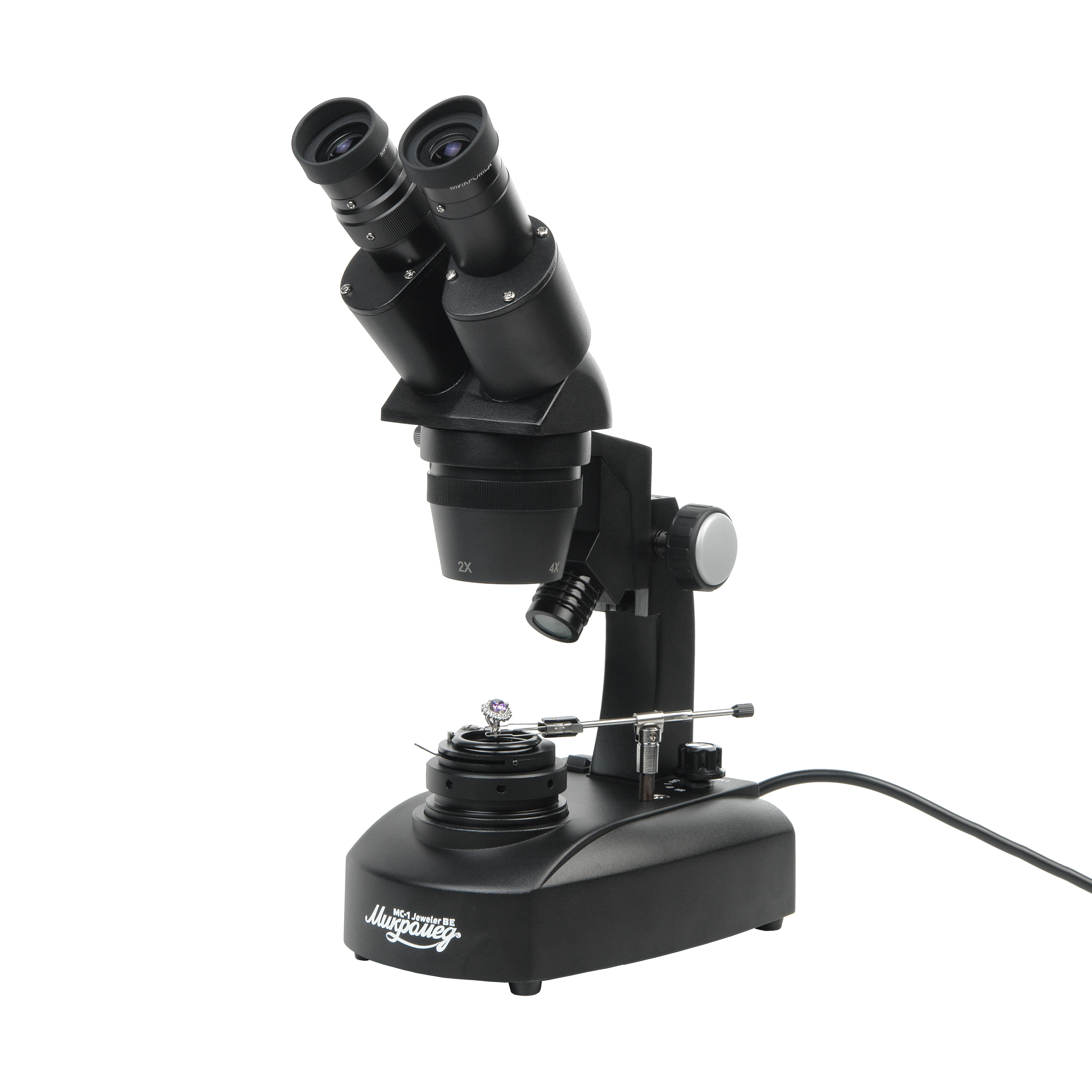

Микроскоп стерео Микромед MC-1 Jeweler BE

Микроскоп предназначен для наблюдения прямого изображения трехмерных и плоских объектов. Наблюдение производится в отраженном или проходящем свете. Большое рабочее расстояние микроскопа позволяет исследовать крупные объемные объекты. Микроскоп используется в ювелирной промышленности, для выполнения тонких технологических операций, при реставрационных работах и в учебном процессе, при монтажных операциях и для контроля качества на производстве.

Высокое качество изображения, создаваемое стереомикроскопом, определяется точно рассчитанными и изготовленными объективами с исправленными оптическими аберрациями. Благодаря этому наблюдатель видит яркое и резкое изображение, которое можно не только детально анализировать визуально, но просматривать на мониторе с помощью окулярной камеры и сохранять без потерь информативности.

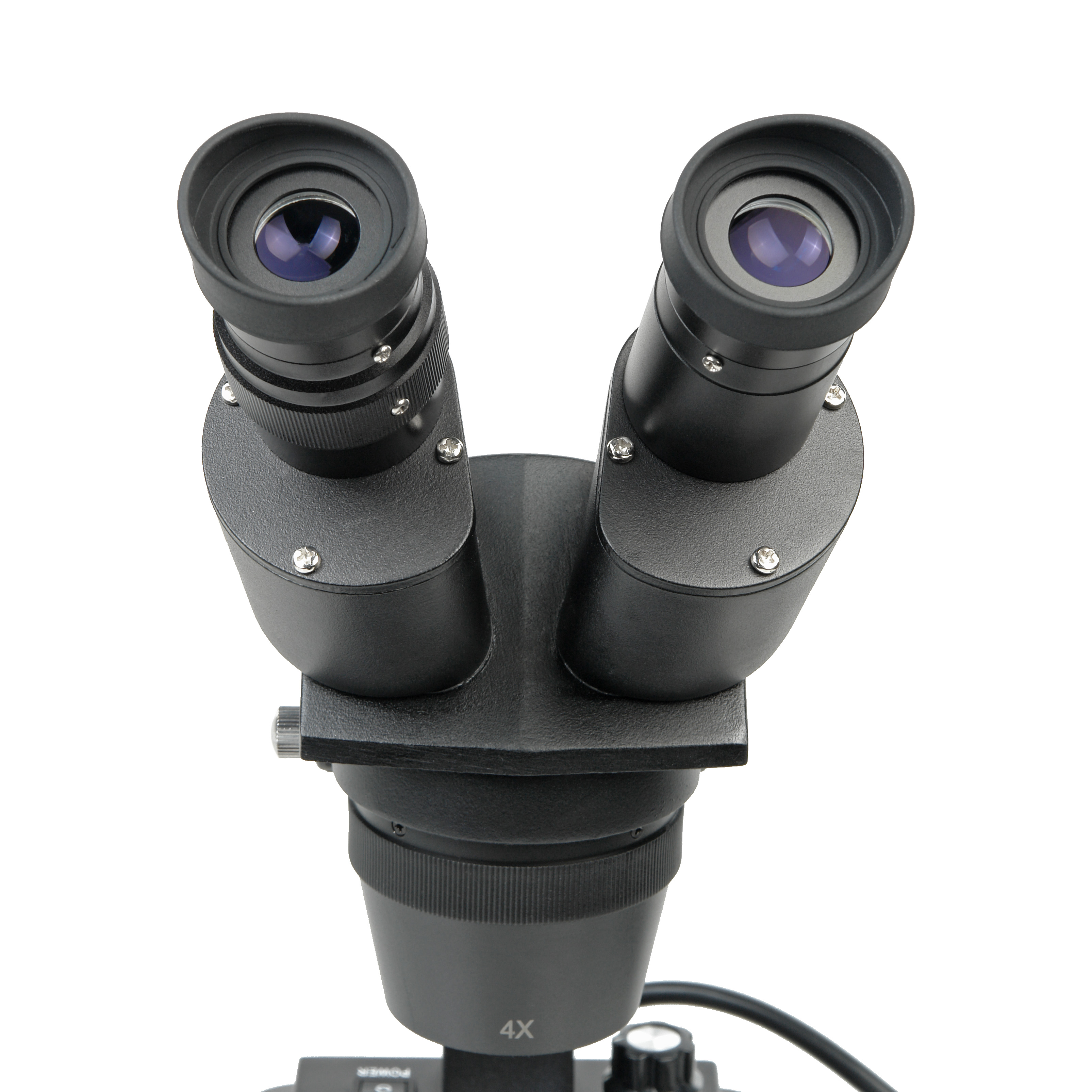

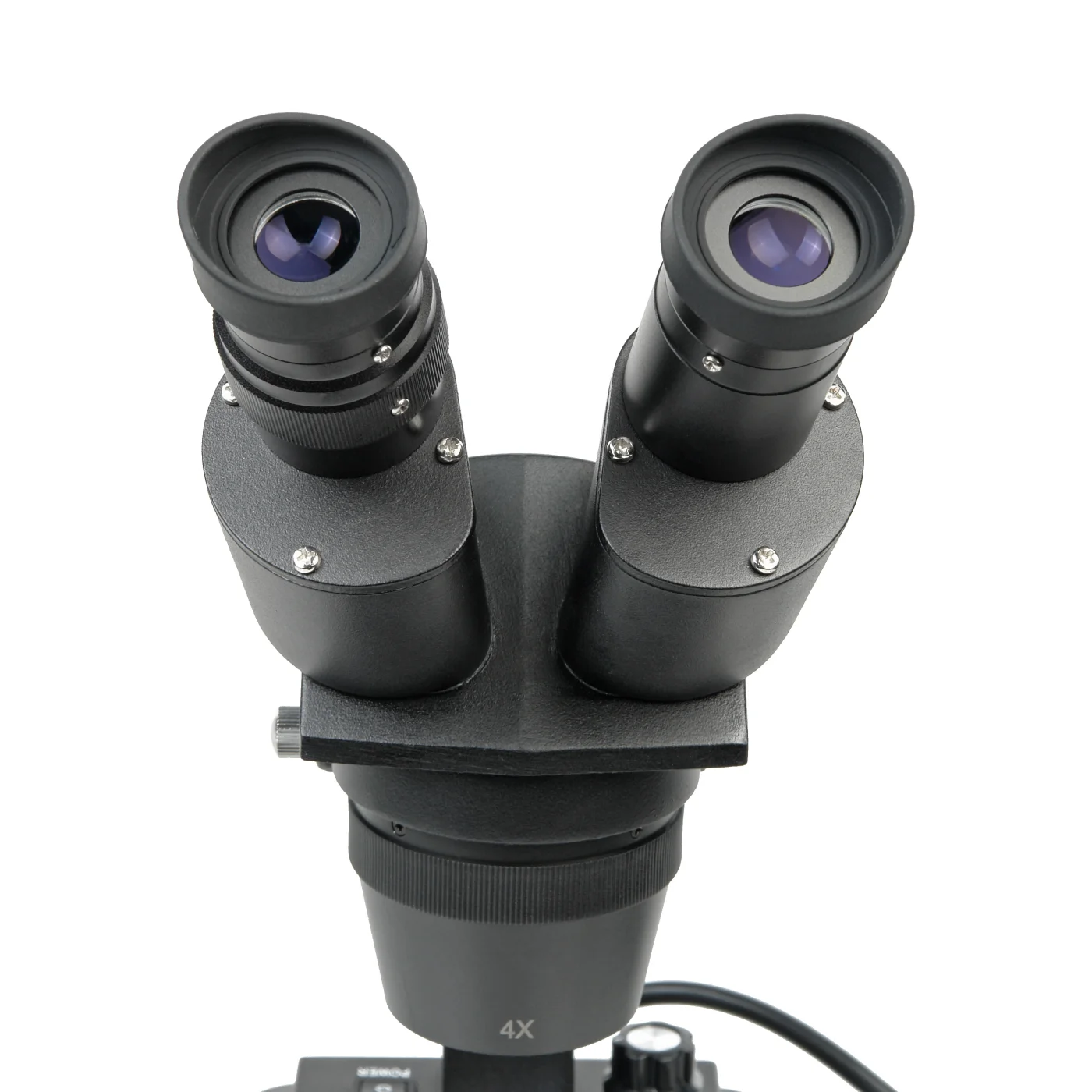

Объективы микроскопа имеют постоянное увеличение 2х и 4х. Для наблюдения стереоскопического трехмерного изображения применяется пара одинаковых объективов каждого увеличения, установленных под углом к плоскости исследуемого объекта. Блок объективов имеет поворотную конструкцию и для выбора необходимого увеличения устанавливается пользователем в положение 2х или 4х.

Увеличение микроскопа с окулярами WF10х/20, входящими в комплект поставки составляет 20х и 40х. Для микроскопа выпускаются окуляры WF5х/20, WF15х/15 и WF 20х/10. С этими окулярами общий диапазон увеличений микроскопа составит от 10х до 80х. Для микроскопа также доступен окуляр WF10х/20 со шкалой, позволяющий проводить измерение линейных размеров деталей объектов исследования.

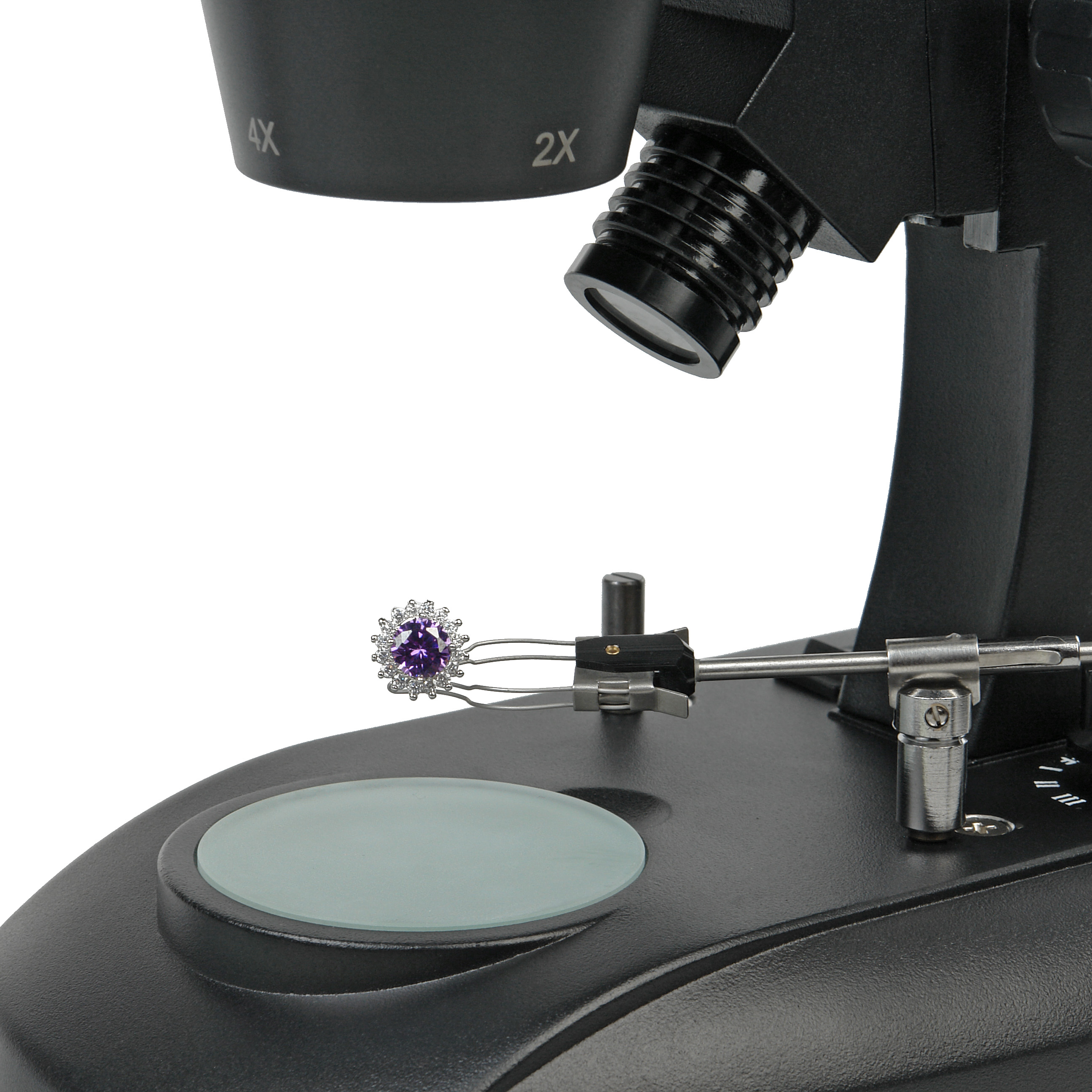

Исследования в отраженном свете проводятся с помощью осветителя на галогенной лампе 10 Вт / 12 В с параболическим отражателем. Осветитель встроен в штатив микроскопа и создает косой верхний свет, хорошо подчеркивающий структуру исследуемого объекта. Блок питания галогенной лампы встроен в основание микроскопа. При необходимости микроскоп может быть доукомплектован дополнительными осветителями отраженного света.

Исследования в проходящем свете проводятся с помощью осветителя на галогенной лампе 10 Вт / 12 В. Осветитель встроен в основание микроскопа. Основание оборудовано съемным ювелирным пинцетом.

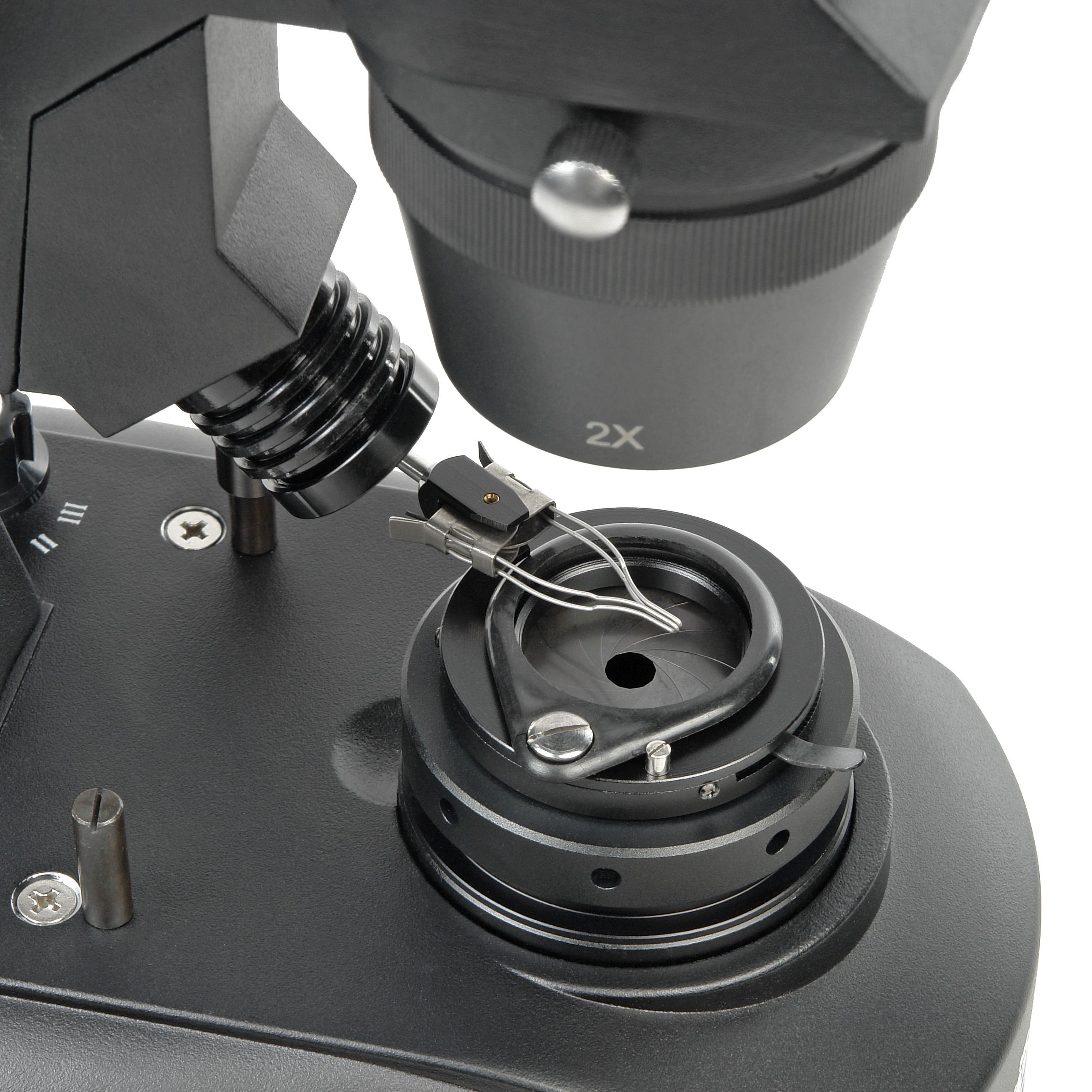

Конденсор темного поля входит в комплект микроскопа. С его помощью можно методом светлого поля исследовать объекты, имеющие малый контраст и поэтому плохо визуализируемые при обычных методах исследований в проходящем свете, например, прозрачные кристаллы, изделия из стекла и полимеров. Конденсор имеет встроенную апертурную ирисовую диафрагму для настройки освещения. Конструкция осветителя позволяет устанавливать комплектные вставки – полупрозрачную для работы в проходящем свете или двухстороннюю черную/белую для исследований в отраженном свете.

Окулярная камера может быть установлена в левый окулярный тубус, снабженный механизмом диоптрийной подвижки. Использование камеры позволяет выводить данные на ПК для просмотра и сохранения фото и видео файлов. Для того, чтобы установить камеру, необходимо извлечь из тубуса оптический окуляр и вместо него установить камеру. Диоптрийная подвижка тубуса используется для регулировки точного соответствия фокуса как при наблюдении в оптический окуляр, так и на мониторе ПК. Окулярный тубус микроскопа имеет внутренний диаметр 30,5 мм, поэтому при использовании видеоокуляра с посадочным диаметром 23,2 мм потребуется переходник 23,2-30,5 мм.

Фокусировка микроскопа производится перемещением по вертикали оптической головки с помощью механизма со стальной рейкой и зубчатым колесом. Механизм имеет величину хода 36 мм и снабжен механизмом регулировки усилия фокусировки. Конструкция механизма обеспечивает не только плавный ход и высокую точность настройки положения фокуса, но и предотвращает самопроизвольное опускание оптической головки. Оптическая головка движется по точно изготовленной стальной направляющей «ласточкин хвост». Благодаря такому механизму обеспечивается высокая точность и плавность фокусировки микроскопа.

Конструкция микроскопа на основе схемы Грену имеет компактные размеры и позволяет микроскопу занимать минимум рабочего пространства. Основание, штатив и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава. Это гарантирует надежность конструкции, стабильность настроек и длительный срок службы микроскопа. На все детали микроскопа нанесено износостойкое полимерное покрытие.
