Многофункциональный конденсор (М30)

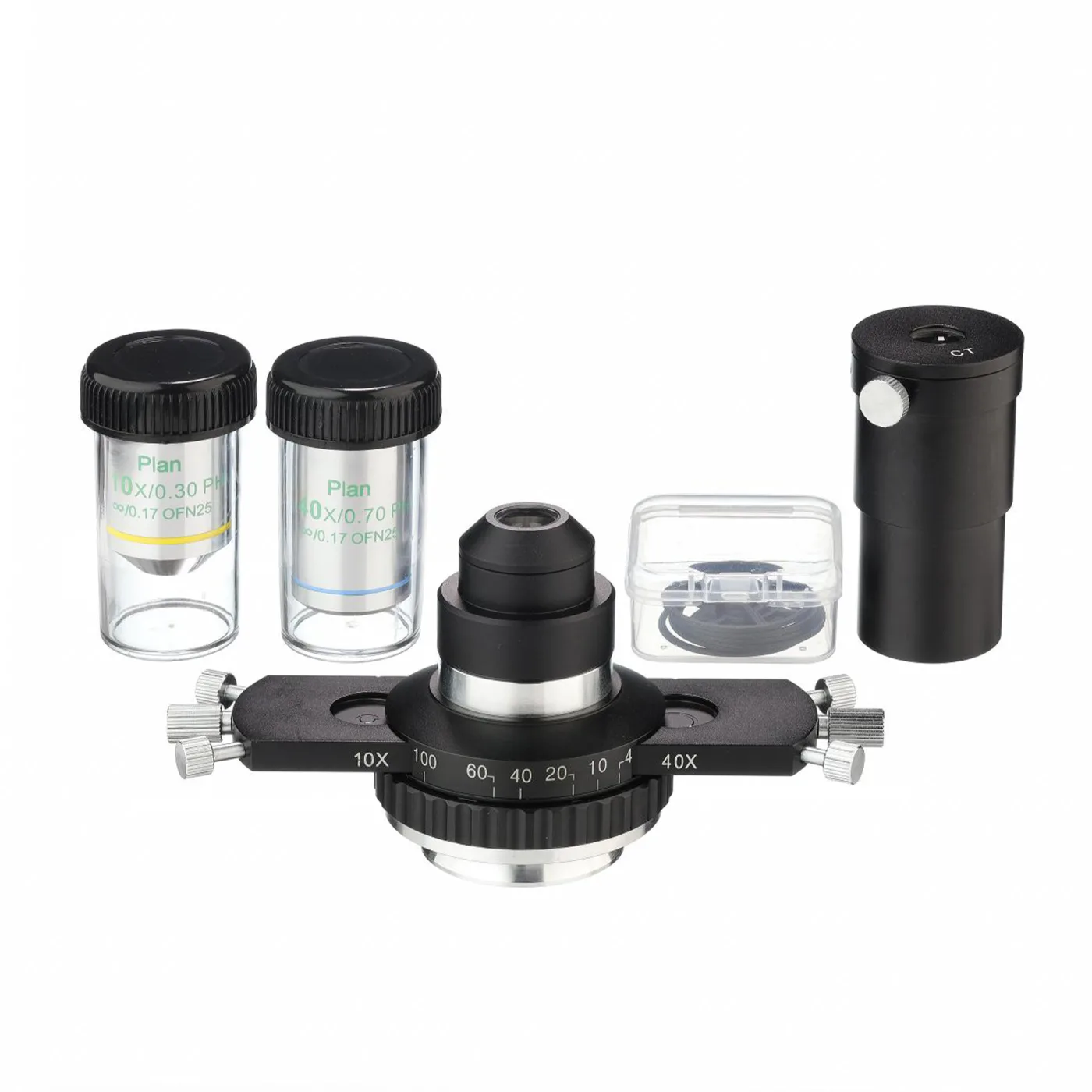

Устройство «три в одном» позволяет применять все наиболее востребованные методы биологических исследований – фазовый контраст, темное поле и светлое поле. Устройство устанавливается в кронштейн вместо стандартного конденсора Аббе биологического микроскопа Микромед 30.

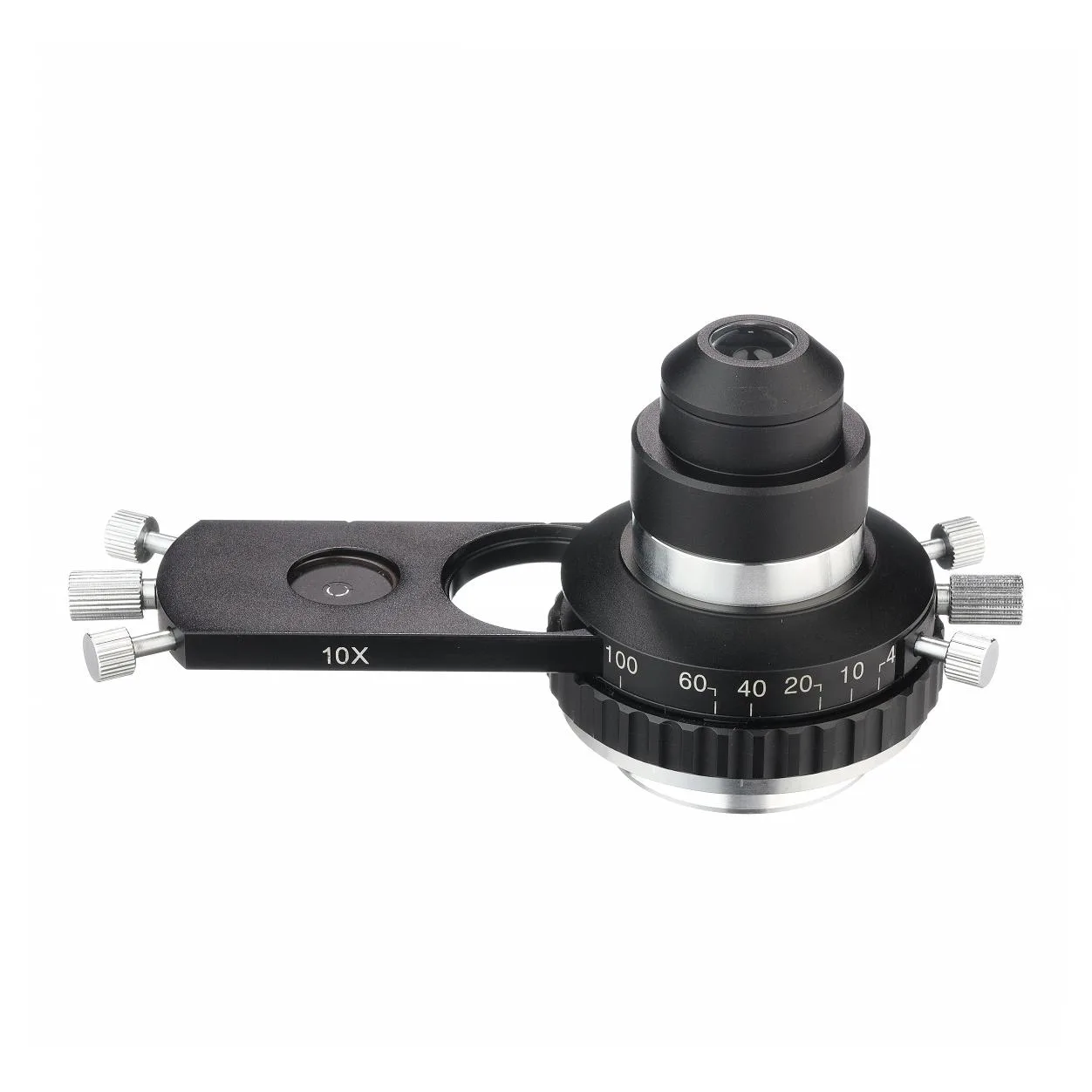

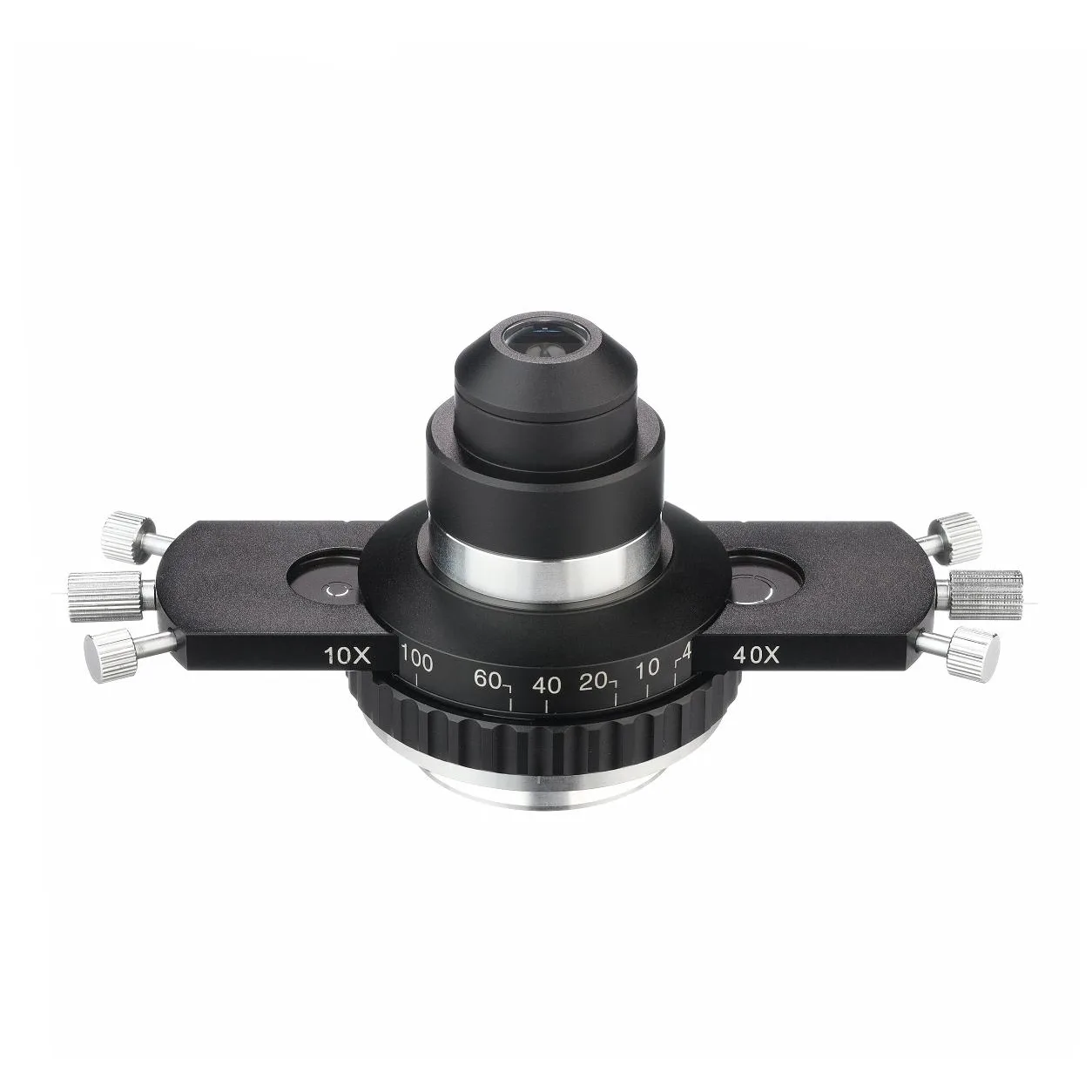

Метод фазового контраста позволяет исследовать неокрашенные малоконтрастные объекты, бесцветные прозрачные препараты и живые микроорганизмы. Например, используется в медицине для подсчета количества тромбоцитов при проведении клинического анализа крови, визуализации и подсчета эритроцитов в моче, в экологии для исследования живых организмов в воде. Для работы с фазовым контрастом конденсор оснащен специальным слайдером с фазовыми диафрагмами для объективов 10х и 40х. Каждая диафрагма имеет центрировочный механизм, управляемый тремя винтами.

Суть метода. При прохождении света через прозрачный малоконтрастный объект изменяется только фаза световой волны, и человеческий глаз это изменения визуализировать не может. Суть метода фазового контраста заключается в преобразовании этого сдвига фазы в сдвиг амплитуды.

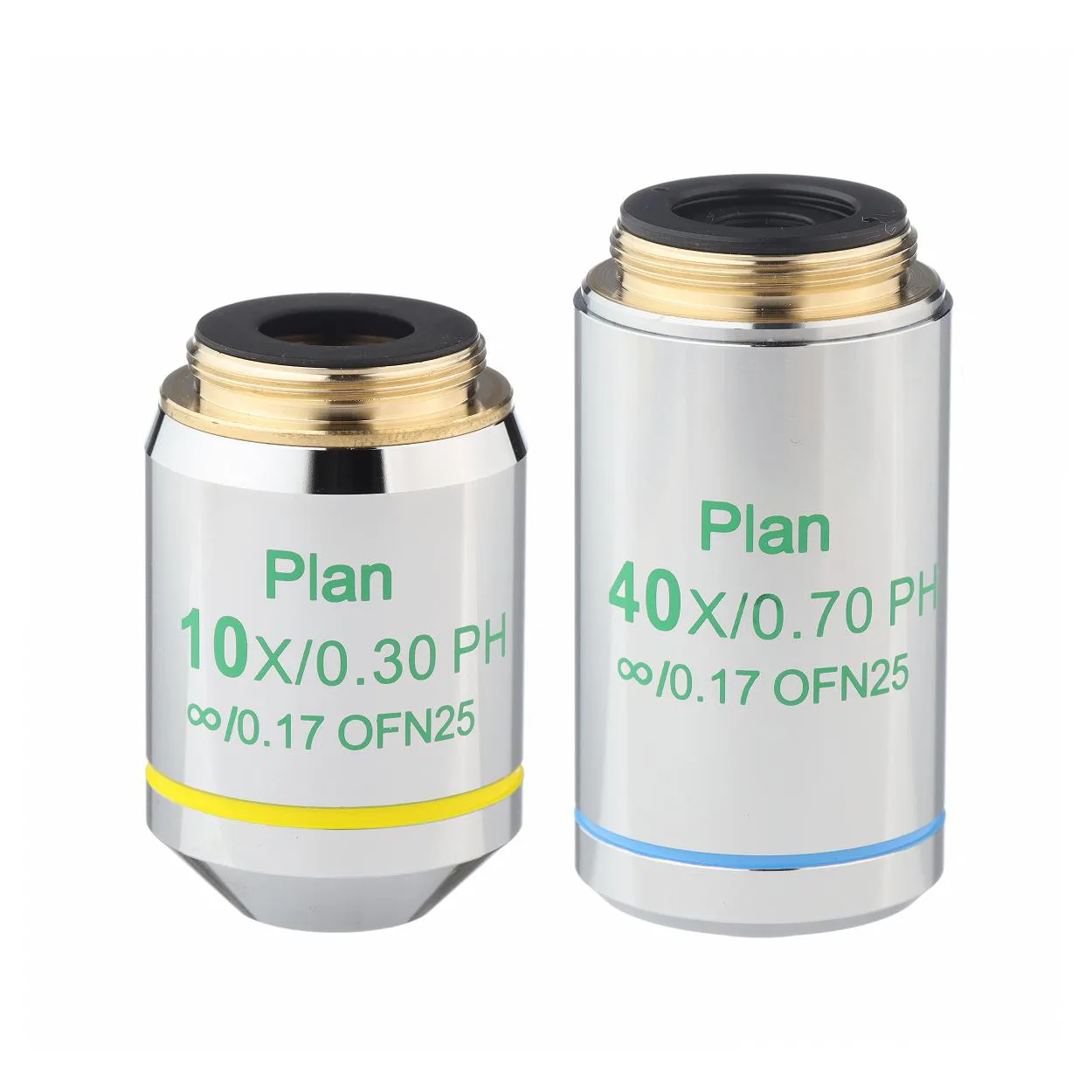

Практически это достигается кольцевой диафрагмой, помещенной в конденсоре и объективом с фазовой пластиной. Свет от кольцевой диафрагмы конденсора проходит через исследуемый препарат, и детали его структуры разделяют свет на преломленный и непреломленный. В формировании объективом изображения участвует только прошедший через пластинку непреломленный свет. В результате наблюдается отчетливое, контрастное изображение. Диафрагмы и объективы, поставляемые в комплекте устройства, позволяют работать с увеличениями 10х и 40х.

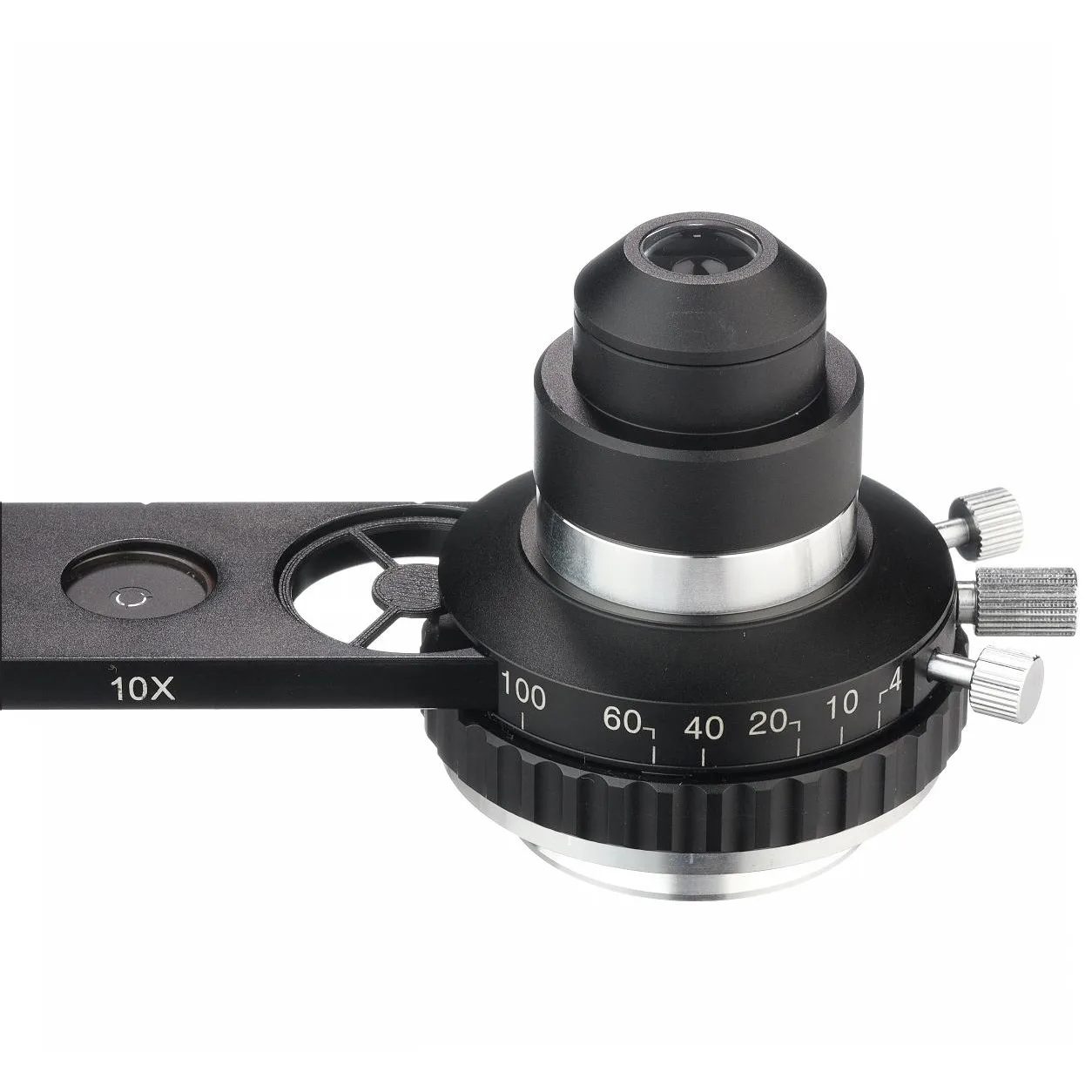

Настройка диафрагмы и фазового кольца объектива необходима для получения хорошо визуализируемого изображения. Эта процедура должна проводится очень точно, для этого кольцевые диафрагмы устройства расположены подвижно и могут перемещаться в трех направлениях центрировочными винтами. Для контроля точной настройки в комплект входит вспомогательный микроскоп СТ, устанавливаемый вместо окуляра.

Метод темного поля применяется для изучения прозрачных и слабо поглощающих свет объектов. Поскольку такие объекты имеют малый контраст, то и исследования традиционным методом светлого поля в таких случаях имеют малую эффективность. Например, при изучении прозрачных живых биологических объектов, особенно объектов, которые не могут быть окрашены, – микроорганизмов, тканевых культур и клеточных структур живых клеток. Также метод используется в других областях для исследования прозрачных объектов, например, в материаловедении и ювелирной промышленности.

Суть метода. Препарат освещается полым световым конусом с внутренней апертурой, превышающей апертуру используемого объектива. Входной зрачок объектива оказывается в области геометрической тени, и прямой свет, прошедший через препарат, не участвует в создании изображения. Однако оптически неоднородные детали препарата рассеивают свет и создают изображение с контрастом, достаточным для визуализации.

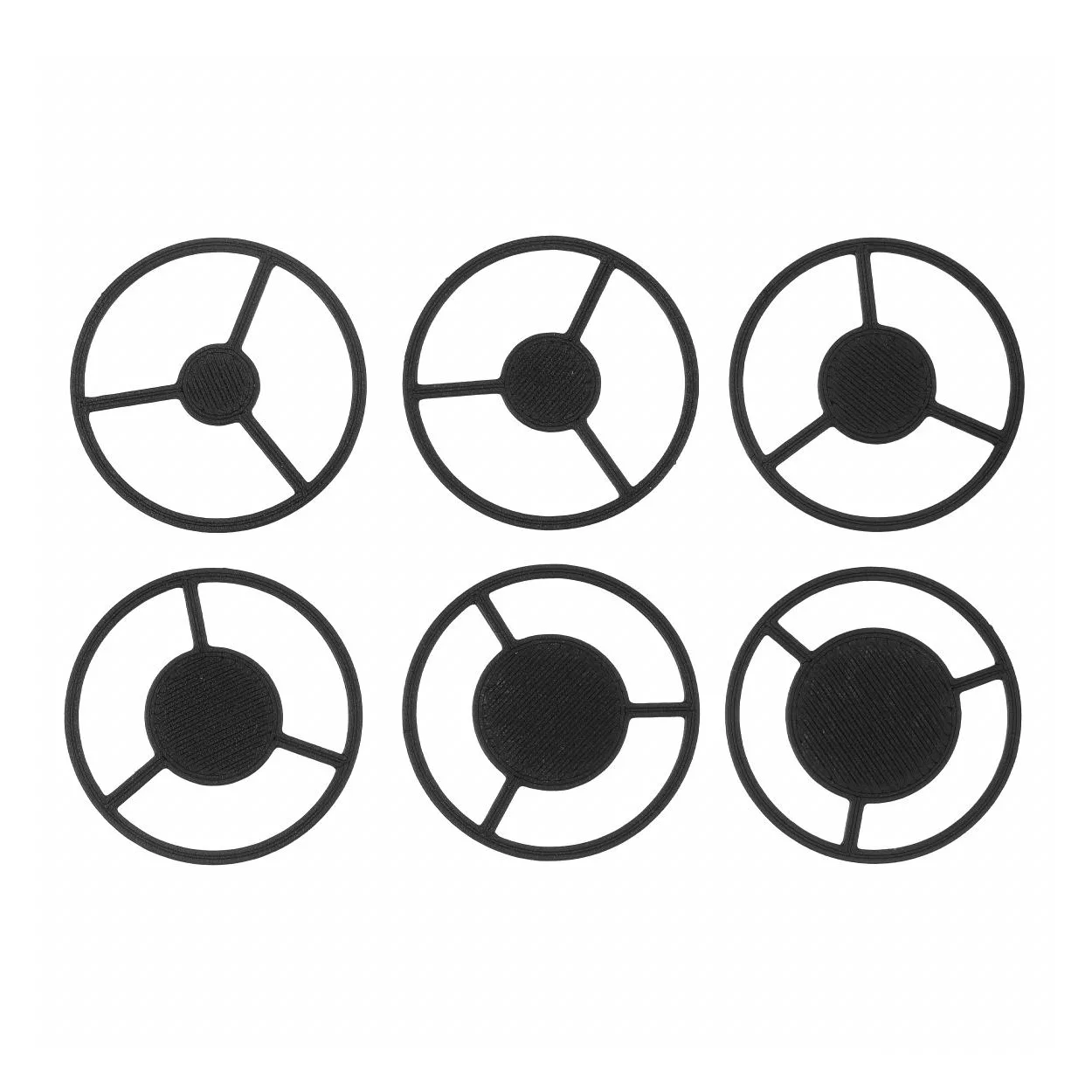

Для формирования такого освещения в комплекте устройства имеется шесть диафрагм различного диаметра. Это позволяет сформировать внутреннюю апертуру для объективов 4х, 10х, 20х, 40х, 60х и 100х. Для установки кольцевой диафрагмы используется отверстие светлого поля.

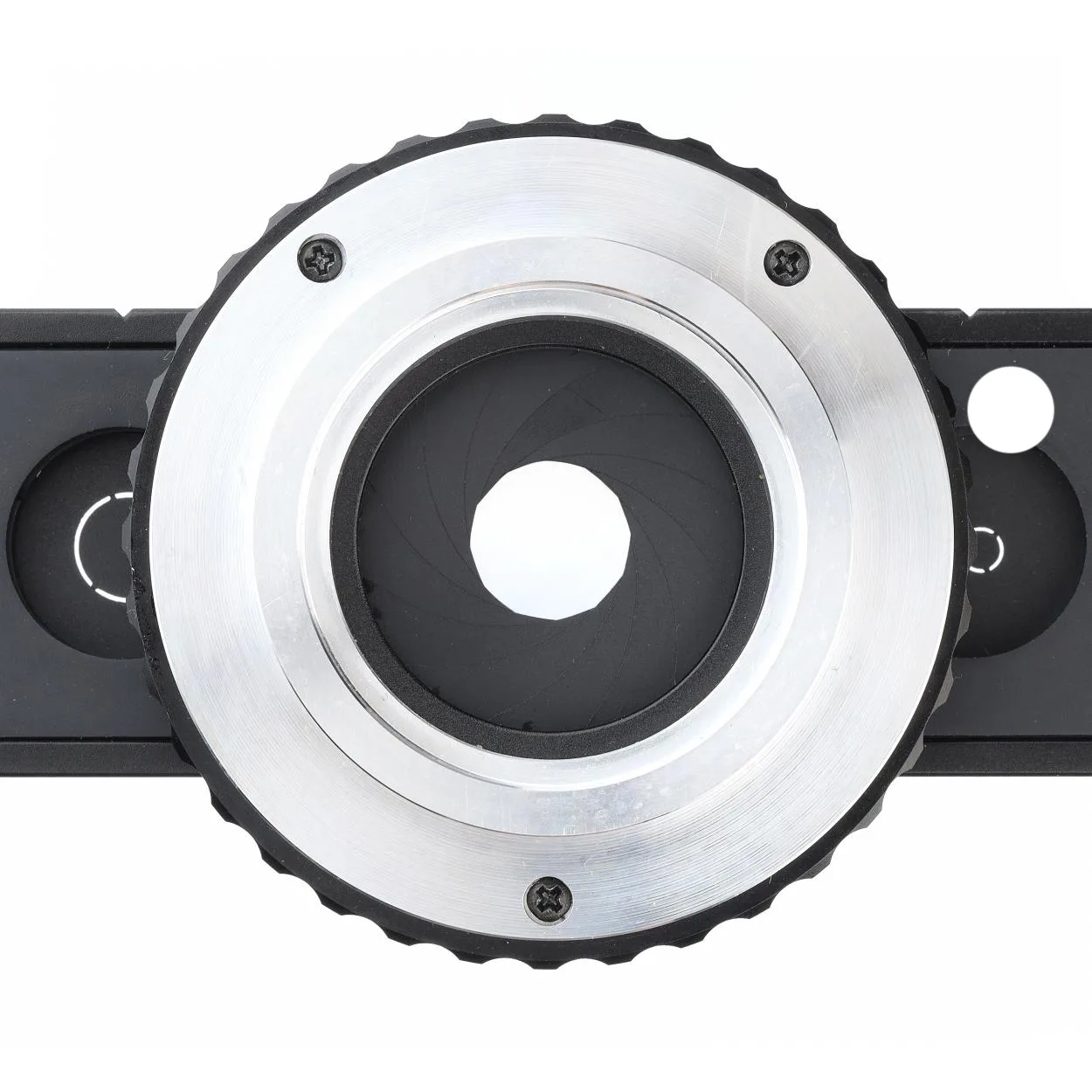

После установки диафрагмы слайдер устанавливается в среднее положение. Внешняя апертура светового конуса устанавливается изменением размера апертурной ирисовой диафрагмы.

Светлое поле – традиционный метод, применяемый в большинстве биологических исследований. Для работы в светлом поле слайдер устанавливается в среднее положение. При этом числовая апертура конденсора при полностью раскрытой диафрагме будет составлять 1.25. Объективы фазового контраста из комплекта для работы в светлом поле не подходят, объективы светлого поля приобретаются дополнительно.

Требования к окулярной камере. Особенность метода фазового контраста и темного поля – невысокая общая освещенность в пространстве изображений. Но при этом детали объекта, освещенные светом, рассеянным средой препарата, могут иметь значительную яркость. Такой характер распределения света создает высокий диапазон яркостей, что вносит дополнительные требования к окулярной камере. Поэтому камера должна удовлетворять минимальным требованиям:

• Чувствительность сенсора камеры не менее 1000 мВ/люкс-сек
• Камера обеспечивать длительные выдержки не менее 1000 мс
• Динамический диапазон камеры не менее 65 дБ
• Размер сенсора от 1/3" до 2/3"
