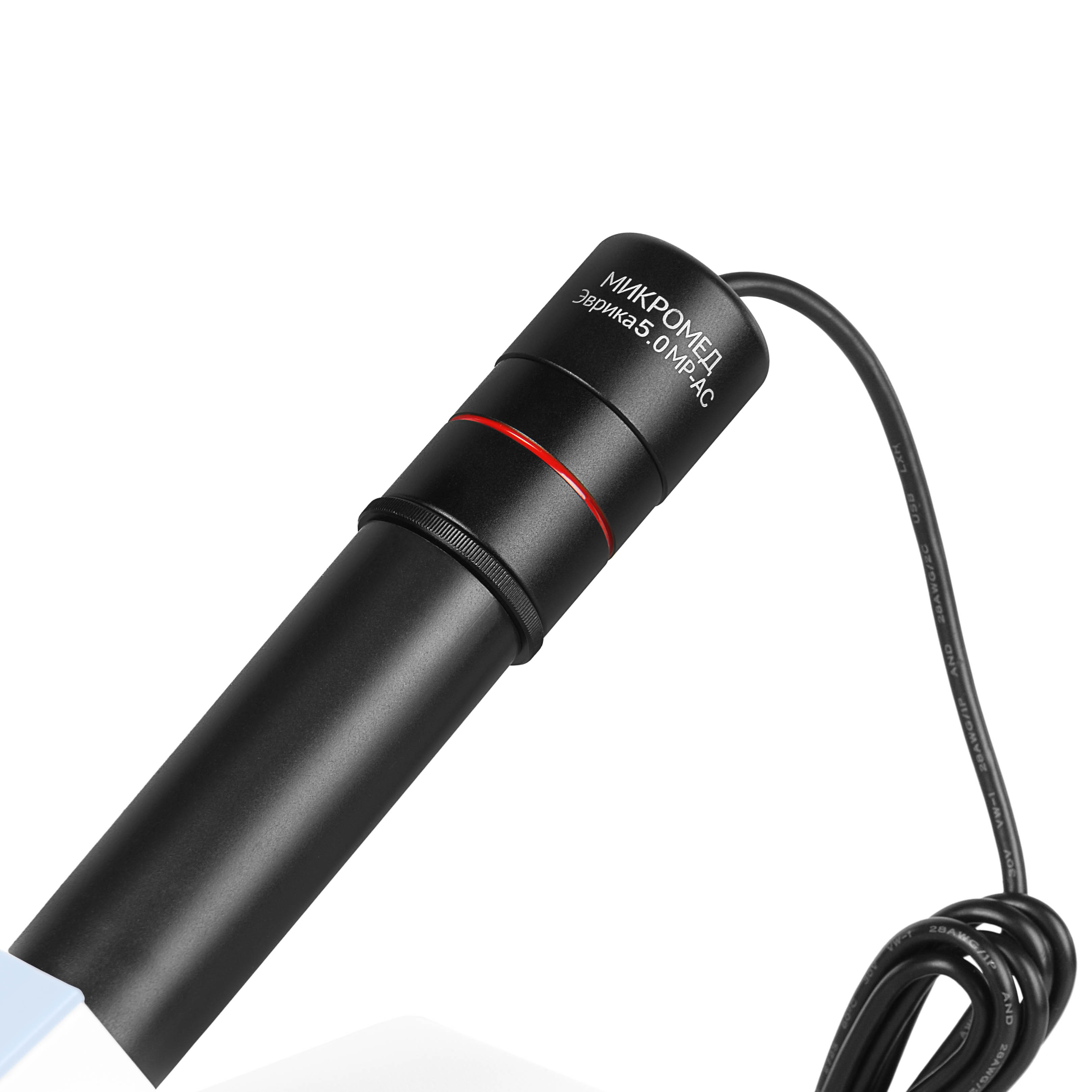

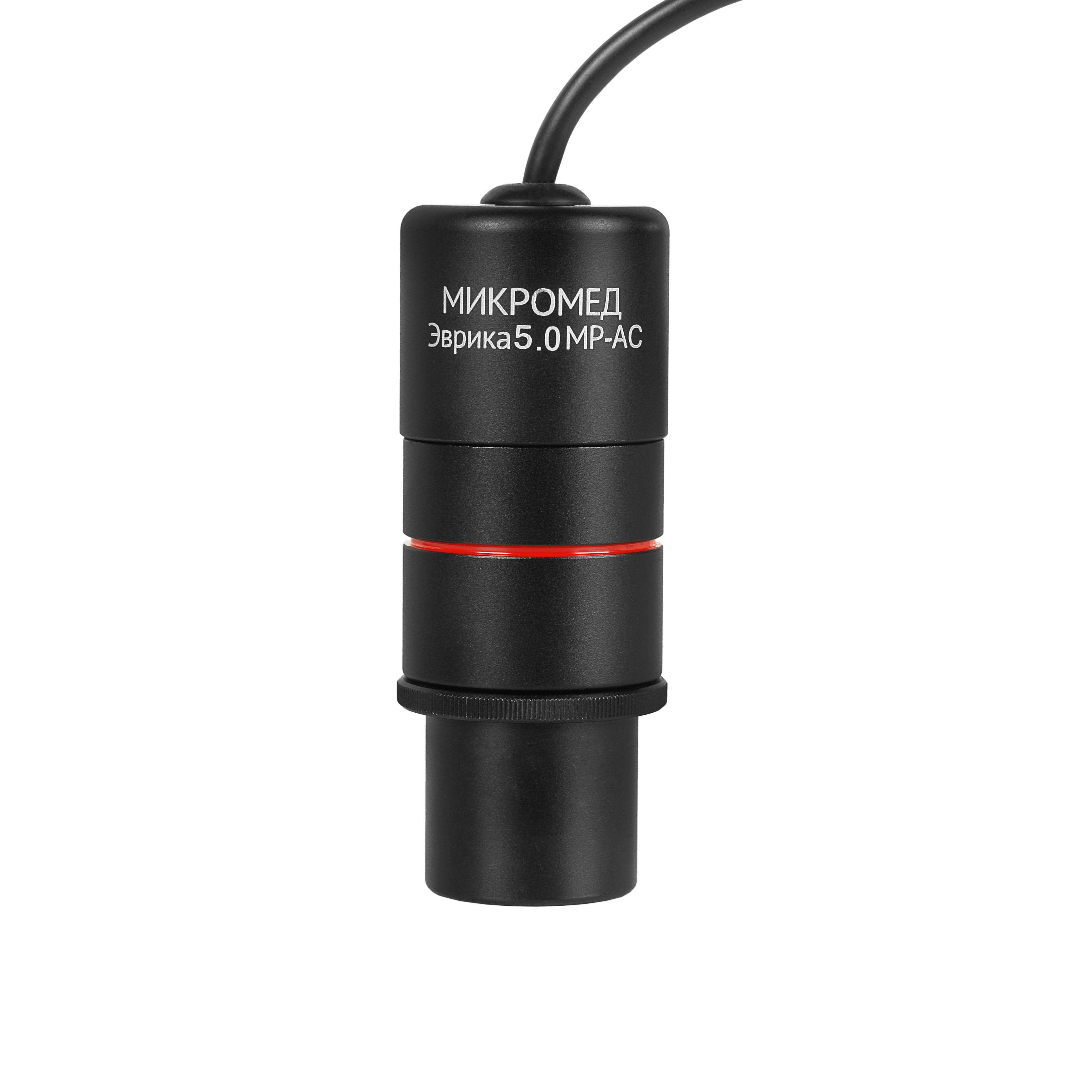

Видеоокуляр Микромед Эврика 5.0 MP-AC

Окулярная камера Эврика 5.0 MP-AC применяется во всех случаях, когда требуется недорогая универсальная камера способная создавать резкие изображения с правильной передачей цветов и возможностью сохранения результатов исследований. Высокое разрешение позволяет в широких пределах использовать цифровое зуммирование, повышая таким образом общее увеличение микроскопа.

Камера широко используется в биологических лабораториях, учебных классах школ и лицеев и при самостоятельных занятиях в домашних условиях. Возможность выводить изображения с разрешением Full HD на внешний монитор, делает камеру отличным инструментов при проведении лекций и семинаров.

Чувствительность цветного CMOS сенсора составляет 2000 мВ/люкс-сек, что позволяет получать безупречные изображения со стереомикроскопами и с биологическими объективами до 60х. Динамический диапазон камеры составляет 64 дБ при отношении сигнал/шум 35 дБ, что является хорошим показателем для камеры бюджетного класса.

Установочный диаметр 23.2 мм позволяет использовать камеру практически со всеми моделями микроскопов – как плоского поля, так и со стереомикроскопами. Использование дополнительно приобретаемых переходников на различные диаметры тубусов еще больше расширяют диапазон применения камеры.

Установочный стандарт С-mount позволяет использовать камеру со всеми микроскопами исследовательского класса, имеющих тубус визуализации с резьбой стандарта С-mount. Для этого нужно просто отвинтить адаптер 23.2 мм и привинтить камеру на тубус визуализации микроскопа. Стандарт С-mount позволяет применять с микроскопом оптические адаптеры различных увеличений.

Оптические адаптеры применяются для согласования размера поля зрения микроскопа с размером сенсора. Это позволяет избежать отрезания части поля зрения и потерь информации.

Сенсор камеры Микромед Эврика 5.0 MP-AC имеет формат 1/2.5“ с физическими размерами 5.70 x 4.28 мм и его диагональ составляет 7.1 мм, что меньше размера поля зрения микроскопа с любым объективом. Поэтому неизбежны потери информации – сенсор будет захватывать лишь среднюю часть изображения объекта, периферическая область же будет утрачена. Оптический адаптер устанавливаются на резьбу С-mount камеры и характеризуются собственным увеличением, величина которого подбирается в соответствии с форматом сенсора. Для сенсоров 1/2.5“ - 1/3“ наилучшим образом подходит адаптер с увеличением 0.5х.

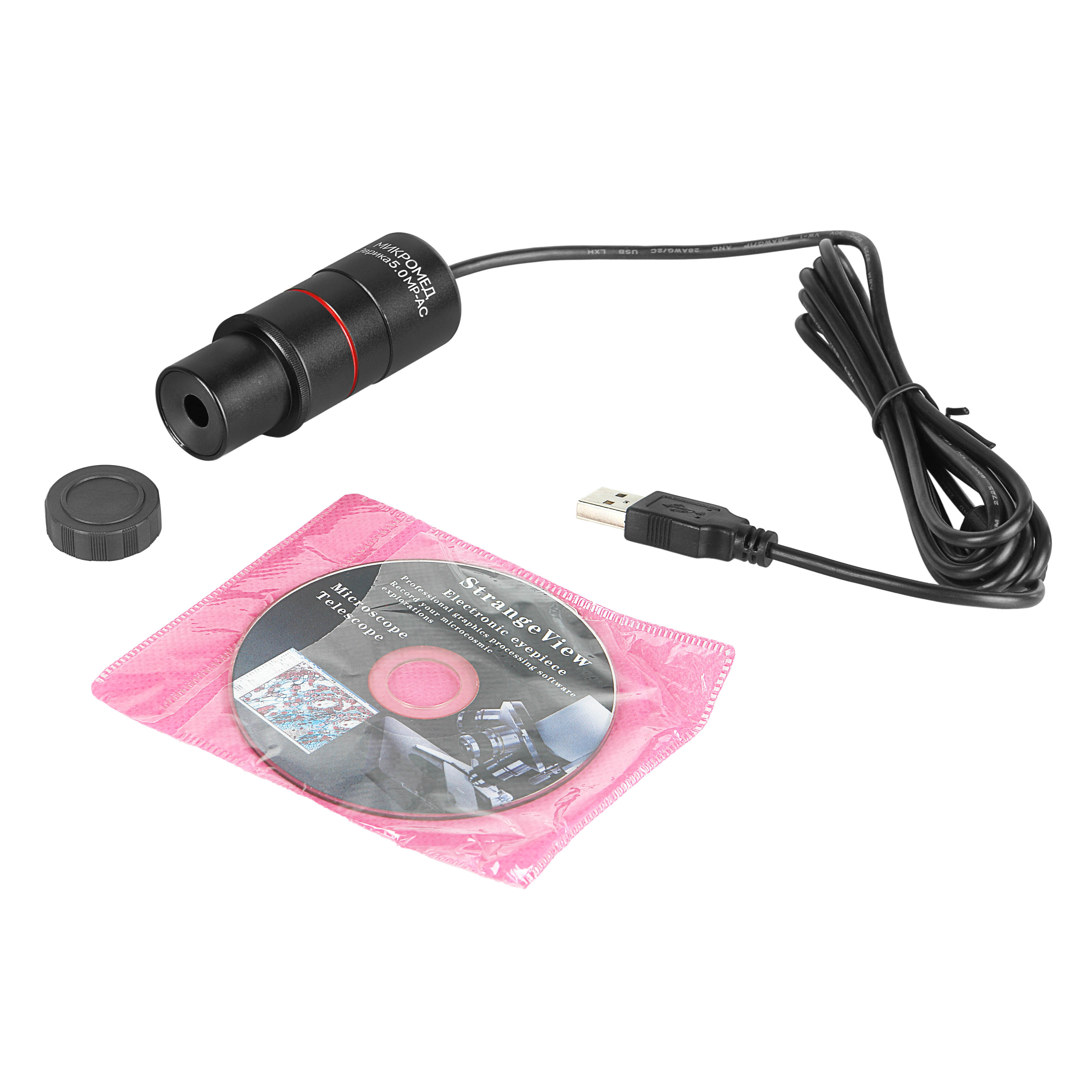

Программное обеспечение поддерживается большинством операционных систем и обеспечивает просмотр, запись и редактирование файлов. ПО содержит инструменты для калибровки камеры, управления параметрами экспонирования и цвета, для измерений линий, многоугольников, окружностей, углов, для систематизации хранения файлов, формирования отчетов и много другого. Диск с ПО входит в комплект камеры. Камера и ПО просты в использовании и не требуют специальных навыков.

Полезным дополнением к окулярной камере будет калибровочный слайд X-Y. Этот простой и недорогой аксессуар предназначен для калибровки ПО при измерении линейных размеров объектов исследований. Кроме того, используя микрометрический слайд, можно с высокой точностью вычислять цифровое увеличение.

При использовании бинокулярного микроскопа нужно просто вынуть оптический окуляр из тубуса микроскопа и вместо него установить камеру. Рекомендуется использовать тубус, имеющий диоптрийную подвижку, это позволит настроить точное соответствие фокусировки оптического и цифрового изображения. На стереомикроскоп камера устанавливается также, как и на бинокулярный, но потребуется переходник 23.2 - 30.0
или 23.2 - 30.5 мм.

При использовании монокулярного микроскопа камера также устанавливается в окулярный тубус, но пользователь сможет наблюдать изображение объекта только на мониторе.

При использовании тринокулярного микроскопа камера устанавливается в специально предназначенный для нее третий тубус - канал визуализации. В этом случае используется оптический адаптер тринокулярной насадки с резьбой С-mount или адаптер 23.2 мм из комплекта.

Скачать ПО Micromed View можно здесь.
