арт. 26783

СНЯТ С ПРОДАЖ. РЕКОМЕНДУЕМ арт.28731 Видеоокуляр ToupCam UA1000CA

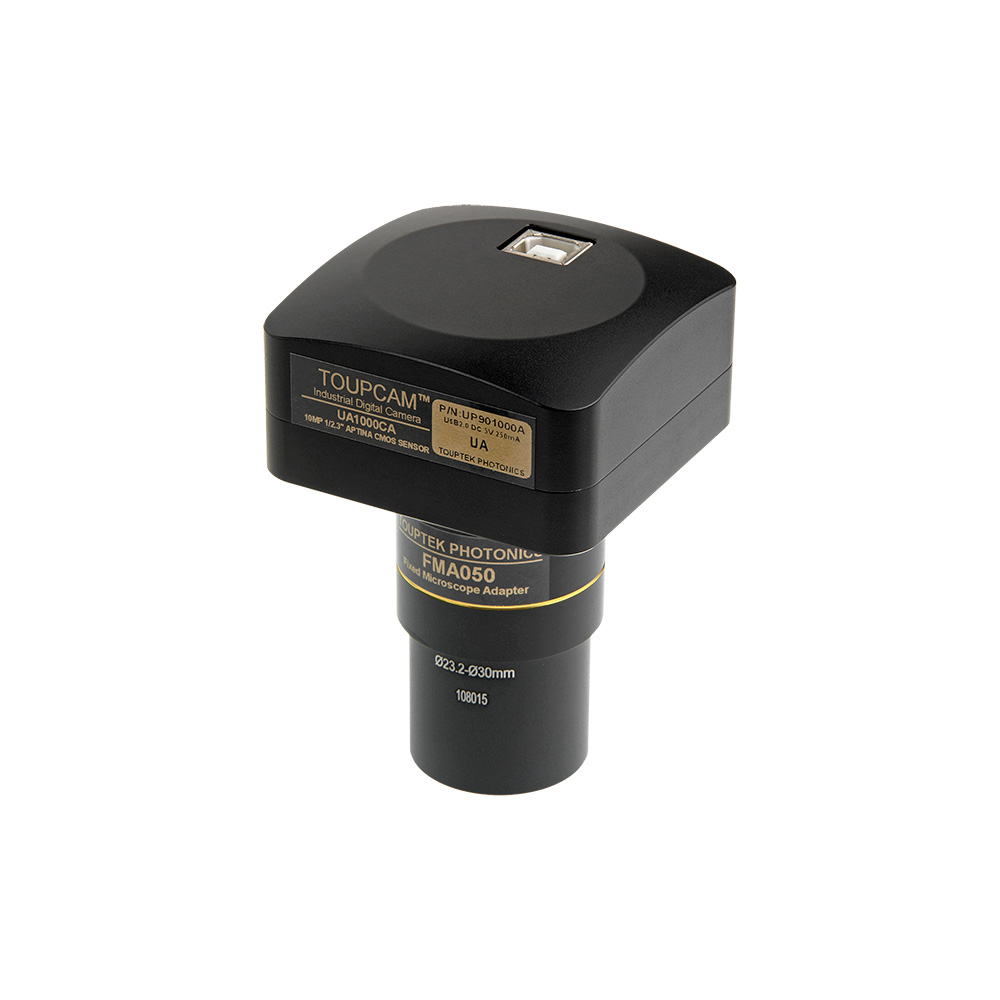

Цифровая CMOS (КМОП) камера на базе сенсора Aptina MT9J003(C) (формат 1/2.3") с разрешением 3584x2748 пикселей (скорость передачи данных составляет 3,3 кадров в секунду). При разрешении 1792x1374 - 11 кадра в секунду, при разрешении 896x684 - 38 кадров в секунду.

Внешний преданный бортовой буфер добавлен для того чтобы достигнуть максимальной производительности USB2.0.

Рекомендуется для совместной работы с микроскопами серии Микромед 3, Микромед МЕТ, Микромед ПОЛАР 1, ПОЛАР 2 и ПОЛАР 3, Микромед И.

Используется для вывода изображения исследуемого на микроскопе объекта на экран компьютера.

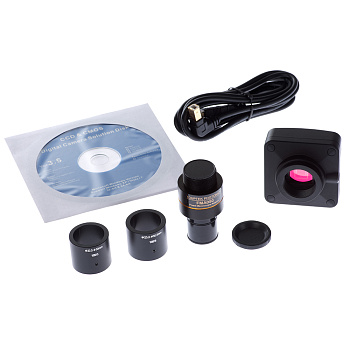

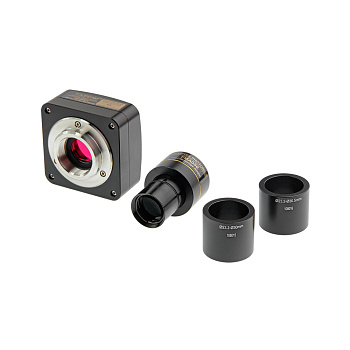

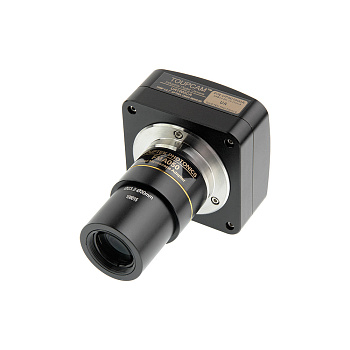

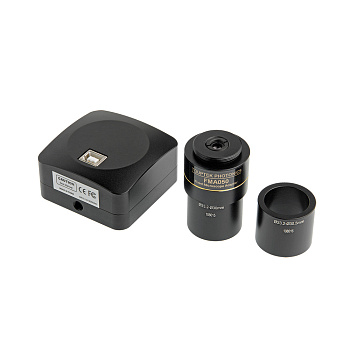

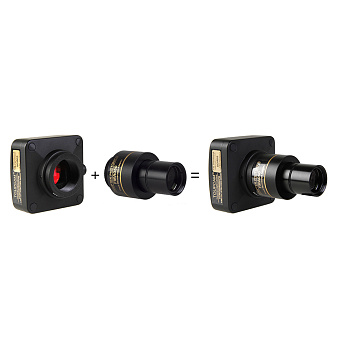

Благодаря адаптерам, которые входят в комплект камеры, данную камеру можно использовать со всеми микроскопами Микромед. Окулярный адаптер 0,5х имеет посадочный диаметр 23,2 мм. Он может быть снят. Крепление самой камеры стандартное - C-Mount, поэтому с ней будут совместимы любые другие адаптеры, имеющие крепление аналогичного стандарта, например адаптер 0,37 и 0,75. В комплект входят переходники для работы с микроскопами с посадочными диаметрами 30 мм и 30.5 мм.

Комплектация камеры включает программное обеспечение ToupView на компакт-диске и обеспечивает возможность установки ПО на большинство компьютеров. Программное обеспечение позволяет отображать наблюдаемый объект на экране монитора, масштабировать его, проводить измерения, сохранять для дальнейшей обработки как отдельные кадры в виде файлов изображений, так и их последовательности в виде видеофайлов.

Поддерживаются операционные системы Microsoft Windows XP / Vista / 7 /8 /10 (32 и 64 бит), OS X (Mac OS X), Linux.

Подключение камеры к компьютеру осуществляется через порт USB.

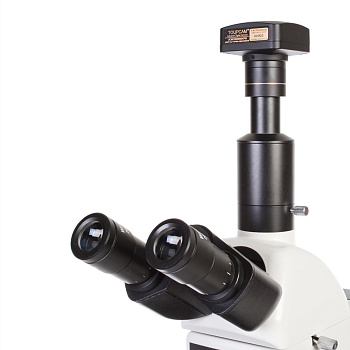

Установка камеры не требует дополнительной настройки, что позволяет производить ее во время работы. Для микроскопов с монокулярной и бинокулярной визуальной насадкой объектив камеры вставляется в окулярной тубус вместо окуляра. При работе с тринокулярными моделями микроскопов видеоокуляр устанавливается в третий вертикальный выход – канал визуализации. Способы установки видеоокуляра можно посмотреть здесь


Характеристики
Модель сенсора Цветной CMOS-сенсор MT9J003(C)
Развертка Прогрессивная
Максимальное разрешение 3584x2748
Количество фотоприемных элементов 10 МП
Размер сенсора 1/2.3“ (5.98 мм (H) x 4.59 мм (V), Диагональ 7.538 мм)
Размер пикселя 1,67 μm х 1,67 μm
Чувствительность к излучению длины волны 550 нм 0,31 В/люкс-сек
Динамический диапазон 65,2 дБ
Аналого-цифровой преобразователь (АЦП) 12 бит параллельный, 8 бит RGB -> ПК
Сигнал/шум 34 дБ
Спектральный диапазон 380-650 нм (с ИК-фильтром)
Формат видео и частота кадров 3.3 кадров в секунду при разрешении 3584x2748 пикселей; 11 кадров в секунду при разрешении 1792x1374 пикселей; 38 кадров в секунду при разрешении 896x684 пикселей
Бининг 1x1, 2x2, 4x4
Экспозиция 0.4 - 2000 мс; Автоматическая/Ручная. Rolling-Shutter
Баланс белого Автоматический/Ручной режимы/Настройка баланса белого в зоне интереса/Ручная подстройка цветовой температуры
Вывод изображения, скорость передачи данных USB 2.0, до 480 Мбит/с
Электропитание USB 2.0, 5В
Программно управляемые характеристики размер изображения, яркость, коэффициент усиления, время экспозиции
Рабочая температура, град. по Цельсию -10℃~ 50℃
Корпус камеры анодированный металлический корпус, окрашенный в черный цвет
Кабель USB UBS 2.0, длина 2м
Операционная система Microsoft Windows XP / Vista / 7 /8 /10 (32 и 64 бит) OS X (Mac OS X), Linux
Программное обеспечение программа обработки изображений "ToupView "; драйвер устройства, поддерживающий стандарты интерфейса DirectShow и TWAIN
Дополнительное оборудование Калибровочный слайд / Калибровочный слайд XY

Габариты

Дополнительные аксессуары:

            Adapter_05 small.jpg                  Калибровочный слайд small.jpg             Калибровочный слайд XYsmall.jpg
    Адаптер 0.50х         Калибровочный слайд         Калибровочный слайд XY


Сравнение с другими камерами ToupCam:

Модель камеры ToupCam 5.1 MP small.jpg
ToupCam 5.1
ToupCam 3.1 MP small.jpg
ToupCam 3.1
ToupCam 9.0 MP small.jpg
ToupCam 9
UCMOS14000KPA small (75x75).jpg
ToupCam 14
ToupCam 5.0 MP CCD small.jpg
ToupCam 5.0
Тип сенсора CMOS CMOS CMOS ССD ССD
Модель сенсора MT9P001 MT9T001  MT9J003  MT9F002 ICX282AQ
Размер сенсора 1/2.5'' 1/2''' 1/2.4'' 1/2.3'' 2/3''
Диагональ сенсора,мм 7,13 мм 8,19 мм 7,281 мм 7,672 мм 11 мм
Размер пикселя,мкм 2,2 х 2,2 мкм 3,2 х 3,2 мкм 1,67 х 1,67 мкм 1,4 х 1,4 мкм 3,4x3,4 мкм
Количество фотоприёмных
элементов
5,04 МП 3,1 МП 9 МП 13,46 МП 4.915 МП
Максимальное разрешение 2592х1944 2048х1536 3488х2616 4096 х 3288 2560х1920
Динамический диапазон 66,5 дБ 61 дБ 65,2 дБ 65,3 дБ 62дБ
Чувствительность
(люкс-сек)
0,53 В/люкс-сек 1.0 В/люкс-сек 0,31 В/люкс-сек 0,724 В/люкс-сек 0,26 В/люкс-сек
АЦП 12 бит
8 бит RGB
12 бит
8 бит RGB
12 бит
8 бит RGB
12 бит 12 бит
8 бит RGB
Экспозиция Авто/Ручная
0.21 - 2000 мс
Авто/Ручная,
0.128 - 2000 мс
Авто/Ручная
0.38 - 2000 мс
Авто/Ручная Авто/Ручная;
0.2 - 105 мс
Частота кадров 5 к/с ,
18 к/с,
60 к/с.
8 к/с,
22 к/с,
43 к/с.
1.9 к/с,
8 к/с,
27 к/с.
1.8 к/c
8 к/с
27 к/с
4.5 к/с,
9 к/с.
Интерфейс
USB 2.0 USB 2.0 USB 2.0 USB 2.0 USB 2.0
Охлаждение нет нет нет нет нет
Посадочный диаметр 23.2 мм 23.2 мм 23.2 мм 23.2 мм -
Диаметр переходника 23.2-30,5 мм
23.2-30 мм
23.2-30,5 мм
23.2-30 мм
23.2-30,5 мм
23.2-30 мм
23.2-30,5 мм
23.2-30 мм
-
                 Технологии Digital Clarity®
           - Digital Clarity® A-Pix®              -


ПО для камеры ToupCam 10.0:

 Программа для контроля,настройки, и видеозахвата изображения ToupTek View
(31 Мбайт)

ToupViev с 2021 г.
 Пакет ПО, включающий в себя драйвер для камер ToupTek и DLL
с поддержкой интерфейса Dshow
ToupTek Toupcam Dshow
(1.6 Мбайт)
 Пакет ПО, включающий в себя драйвер для камер ToupTek и DLL с поддержкой
интерфейса Twain
ToupTek Toupcam Twain
(1.5 Мбайт)
 API с поддержкой Native C/C++, DirectShow, Twain и SDK
Для Windows, Linux и Mac OsX
Toupcam SDK
(15.1 Мбайт)


Примеры фотографий с этой камеры*:

Камера CMOS9 small.jpg
Спинной мозг.
Светлое поле, 10х
Микромед 1 Вар. 3 LED
Камера CMOS9 small.jpg
Стебель хлопка
Светлое поле, 10х
Микромед 1 Вар. 3 LED
Камера CMOS9 small.jpg
Листок хлопка, поперечное сечение.
Светлое поле, 10х
Микромед 1 Вар. 3 LED
Камера CMOS9 small.jpg
Рыхлая соединительная ткань,
Светлое поле, 10х
Микромед 1 Вар. 3 LED

* - Препараты взяты из "Набора готовых микропрепаратов  Микромед №80"
