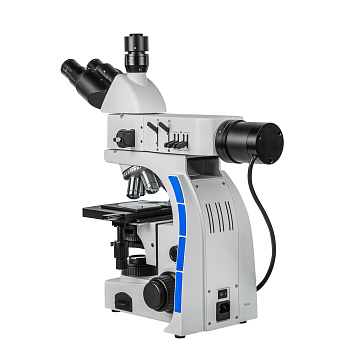

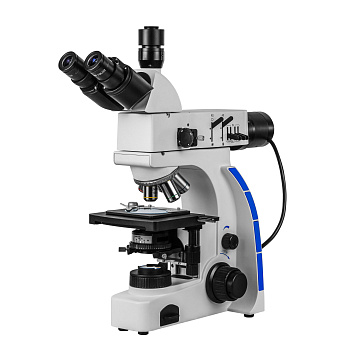

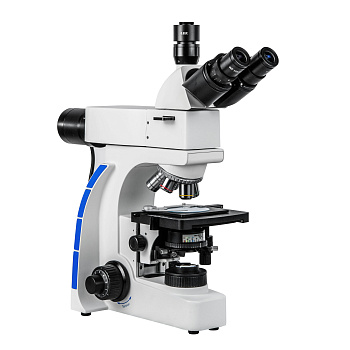

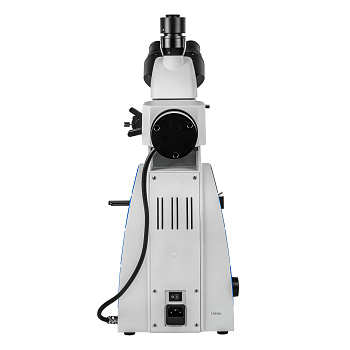

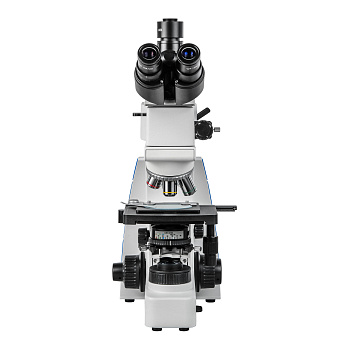

Микроскоп Микромед МЕТ 1 LED

Микроскоп применяется для исследований методом светлого поля в проходящем и отраженном свете. Микроскоп применяется для исследований в области металлографии, минералогии, кристаллографии. В промышленности микроскоп используется для контроля качества полупроводниковых материалов и структурного анализа материалов. Возможность работы в поляризованном свете позволяет применять микроскоп во всех областях, где требуется исследовать анизотропные свойства материалов, например, для исследований остаточных напряжений материалов и примесей в растворах.

Оптическая схема микроскопа скорректирована на бесконечность, что обеспечивает высокое качество изображений и открывает возможности для модернизации с использованием дополнительных оптических принадлежностей. Микроскоп комплектуется металлографическими объективами с увеличенным рабочим расстоянием. Дополнительно для микроскопа доступны специальные объективы для работы в поляризованном свете. Многослойное антирефлексное покрытие на оптических поверхностях позволяет достигать высокого контраста и малого рассеивания света.

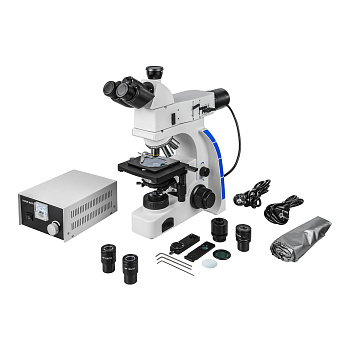

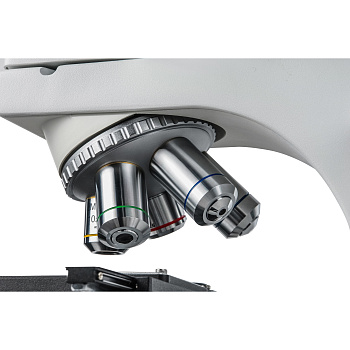

В комплекте микроскопа 5 металлографических объективов LM Plan 5x/0.12, LM Plan 10x/0.25,
LM Plan 20x/0.40, LM Plan 50x/0.70 и LM Plan 80х/0.80 и окуляры широкого поля с вынесенным зрачком WF 10х/22мм. Также в комплекте фокусируемый окуляр со шкалой WF 10х/20 мм CROSS. Вынесенный на 20 мм выходной зрачок окуляров позволяет наблюдать полное поле зрения даже при работе в очках. Увеличение микроскопа в стандартной комплектации 50х - 800х, при использовании дополнительно приобретаемых окуляров и объективов 25х - 1600х.

Высокое качество изображений, создаваемое микроскопом обусловлено объективами с исправленной кривизной поля и сферической аберрацией, что позволяет создавать плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому дифракционному пределу.

Модульная конструкция делает микроскоп унифицированной платформой для основных частей микроскопа - визуальных насадок, револьверных устройств, конденсоров и осветительных устройств. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана и оптические компенсаторы. Подобные устройства доступны по дополнительному заказу.

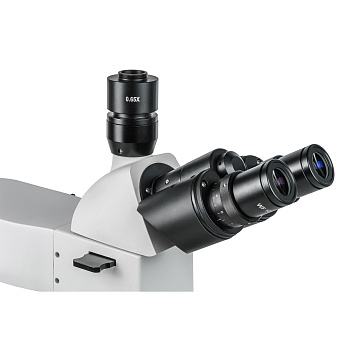

Визуальная насадка микроскопа тринокулярного типа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера C-mount с увеличением 0.65х, что позволяет полноценно применять камеры профессионального класса с сенсорами высокого разрешения форматом до 2/3 дюйма. Постоянное деление светового потока в соотношении 20:80 без переключения позволяет выводить данные с камеры с одновременным наблюдением в окуляры.

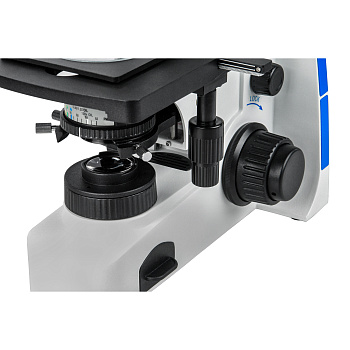

Осветитель проходящего света имеет схему Кёлера, позволяющую получать яркое и равномерное освещение исследуемого образца, наблюдать изображения высокого контраста и в полной мере использовать высокое разрешение объективов. В осветитель входит иммерсионный конденсор с апертурной диафрагмой и коллектор с полевой диафрагмой. Конденсор имеет центрируемую конструкцию и регулировку по высоте 21 мм, что позволяет точно настраивать освещение.

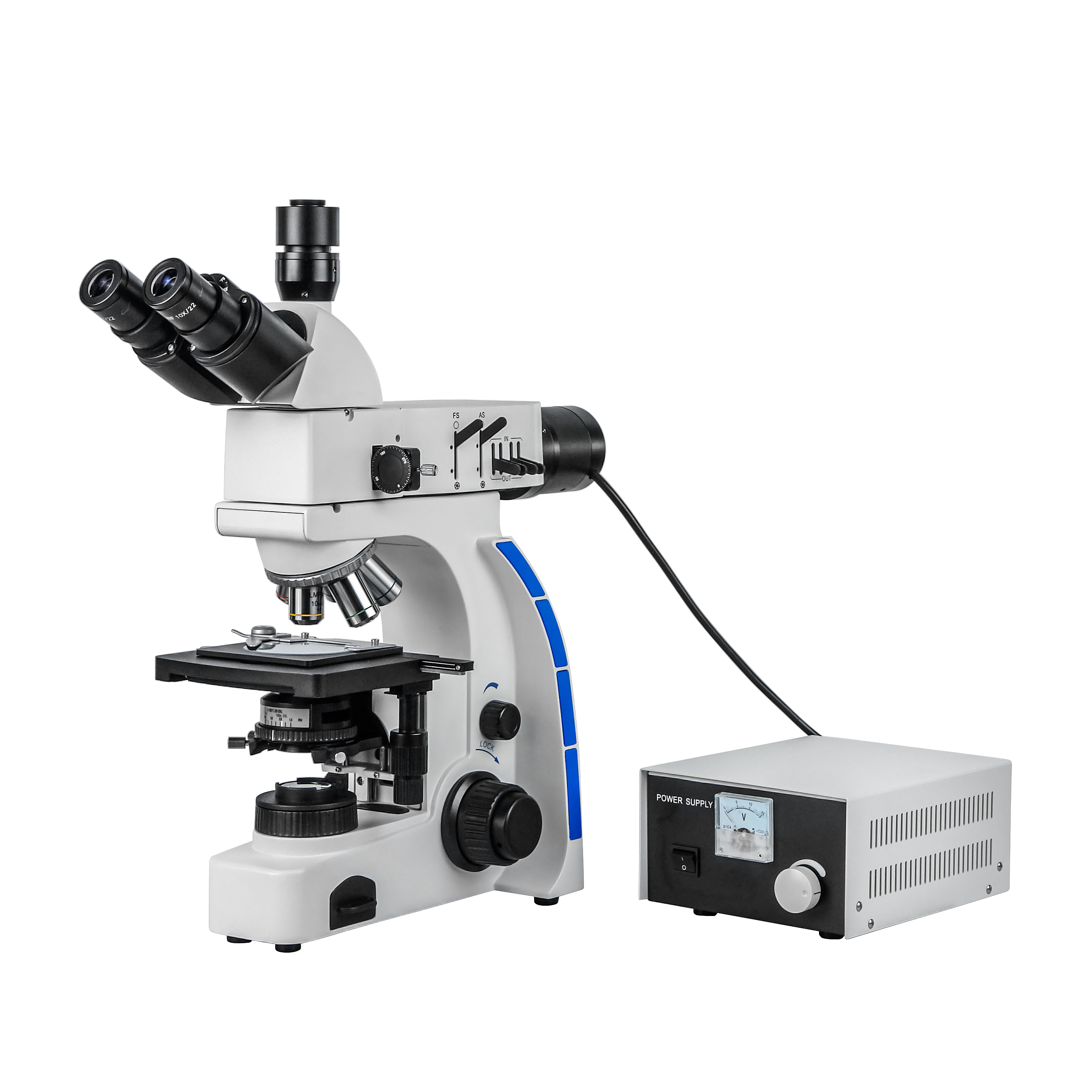

В качестве источника света использован мощный 5 Ваттный светодиод. Для питания и регулировки яркости осветителя предназначен микропроцессорный контроллер с блоком питания. Контроллер позволяет выставлять яркость с точностью до 0.5%, регулировать ее в пределах 0-100% и имеет память последних установок.

Иммерсионный конденсор Аббе N.A. = 0.90/1.25 позволяет проводить исследования с масляной иммерсией. Конденсор имеет слот для установки дополнительных слайдеров, благодаря этому можно проводить исследования по упрощенным методам темного поля и фазового контраста.
Съемная конструкция конденсора позволяет устанавливать фазово-контрастное устройство и дополнительные конденсоры темного поля. Это позволяет исследовать объекты, имеющие крайне малый контраст. Например, бесцветные прозрачные препараты, нано пленки, кристаллы
и живые микроорганизмы, которые не могут быть окрашены.

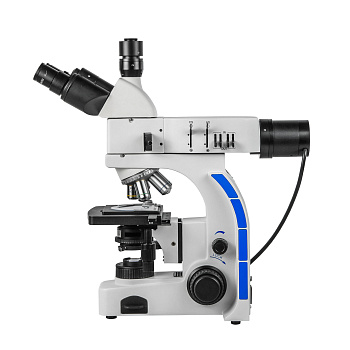

Осветитель отраженного света реализован на схеме Кёлера с опак-иллюминатором. Это обеспечивает освещение объекта исследования прямым светом, направляемым на предмет через объектив микроскопа. Осветитель включает в себя светодиодный осветитель с коллектором и конденсором, снабжен центрируемой апертурной и полевой диафрагмами и встроенными светофильтрами с механизмом их ввода в ход лучей. Питание осветителя осуществляется от встроенного в основание стабилизированного блока питания с регулировкой яркости.

Исследования в поляризованном свете возможны в базовой комплектации микроскопа.

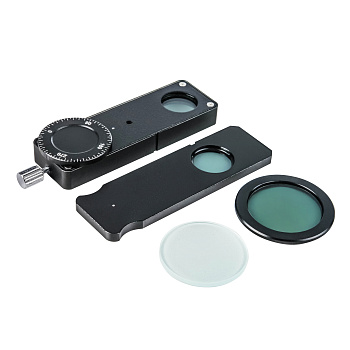

Для наблюдений в проходящем свете используется комплектный поляризатор, размещаемый на осветителе Кёлера. Для работы с поляризацией в отраженном свете применяется выдвижной поляризатор в поворотной на 360⁰ оправе. Неподвижный анализатор имеет формат слайдера и устанавливается в слот модуля осветителя, и при работе с обычным светом извлекается из слота.

Фокусировка микроскопа осуществляется механизмом, расположенным в штативе микроскопа. Механизм приводится коаксиальными рукоятками грубой и тонкой фокусировки, оборудован регулятором усилия и ограничителем хода столика. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов. Диапазон перемещения предметного столика составляет 24 мм.
Цена деления шкалы тонкой фокусировки 1 мкм.

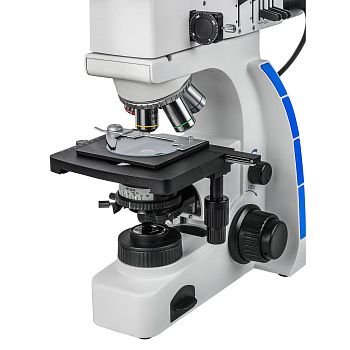

Двухкоординатный предметный столик механического типа имеет двухслойную конструкцию, его размер 156 х 138 мм. Столик обеспечивает перемещение объекта в направлениях X и Y с помощью коаксиальных рукояток в диапазоне 76 - 54 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм. Для повышения точности позиционирования до 0.1 мм шкалы снабжены нониусами. На рабочую поверхность столика нанесено стойкое к повреждениям антибликовое керамическое покрытие. Особенностью столика является специальная металлургическая вставка из упрочненного и стойкого к повреждениям стекла. Вставка имеет диаметр 80 мм и при необходимости устанавливается в держатель препарата.
