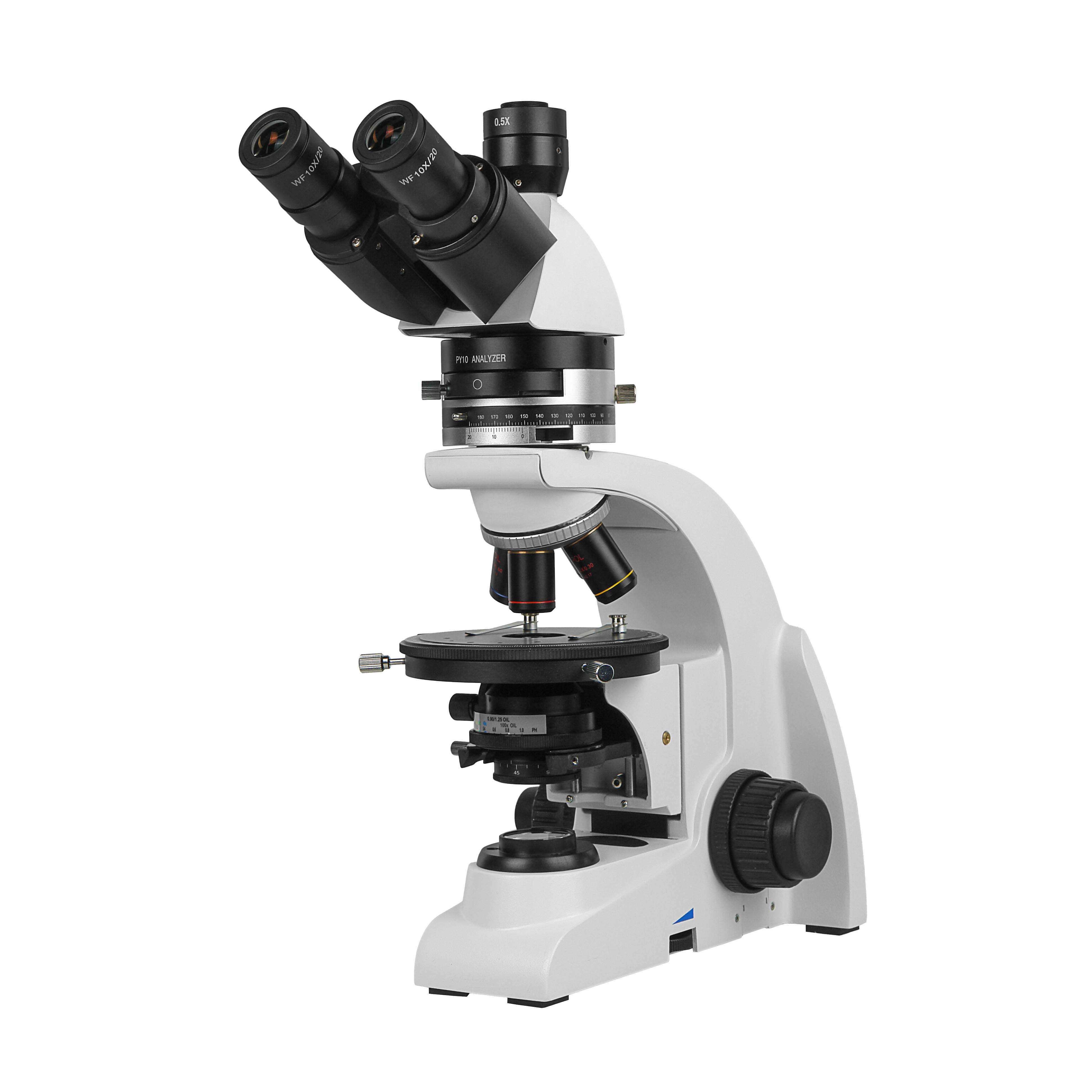

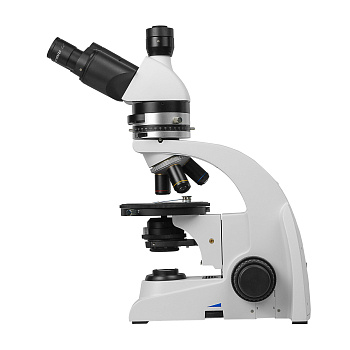

Микроскоп Микромед ПОЛАР 2 LED

Поляризационный микроскоп Микромед ПОЛАР 2 LED — прибор для исследований в поляризованном свете: минералогия, петрография, кристаллография.

Области применения микроскопа - исследования в минералогии, кристаллографии, криминалистике и других областях, где необходимо проводить исследования в проходящем свете и исследовать анизотропные свойства различных материалов. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, исследования остаточных напряжений материалов и примесей в растворах.

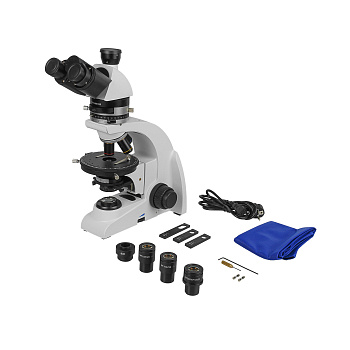

Специальные объективы, поставляемые в стандартном комплекте микроскопа предназначены как для поляризованного, так и для обычного света. В комплекте четыре объектива с увеличением 4х, 10х, 40х и 60х. По дополнительному заказу микроскоп может быть укомплектован объективами 20х и объективом для работы с масляной иммерсией 100х. Также для микроскопа доступны металлографические объективы с увеличенным рабочим расстоянием. Увеличение микроскопа в стандартной комплектации 40х - 600х, при использовании дополнительных окуляров и объективов 20х - 1600х.

Модульная конструкция микроскопа базируется на унифицированном штативе, являющимся платформой для основных частей микроскопа - визуальных насадок, револьверных устройств, конденсоров. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана и оптические компенсаторы, встроенные в промежуточный тубус.

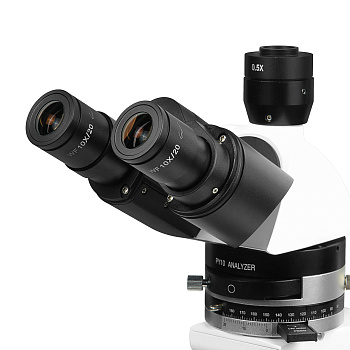

Тринокулярная визуальная насадка микроскопа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с посадочным стандартом C-mount и увеличением 0.5х, что позволяет полноценно применять камеры с сенсорами высокого разрешения форматом до 2/3 дюйма. Конструкция визуальной насадки обеспечивает деление светового потока в соотношении 50:50, при этом сохраняется возможность визирования в окуляры с параллельным выводом данных с камеры.

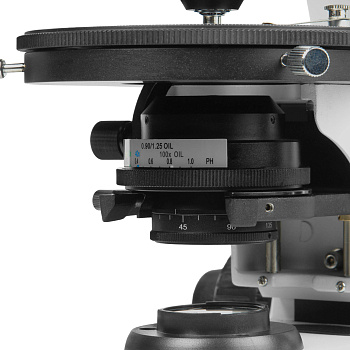

Осветитель микроскопа включает иммерсионный конденсор Аббе с апертурной диафрагмой и коллектор со светодиодом дневного спектра мощностью 3Вт. При работе с объективами 4х и 10х фронтальная линза конденсора выводится из хода лучей, для этого она размещена на поворотном кронштейне. В базовый комплект входит конденсор с числовой апертурой N.A.= 1.25 при работе с масляной иммерсией и N.A. = 0.90 при работе в сухой системе. Конденсор расположен на кронштейне с центрировочными винтами. Для настройки осветителя конденсор имеет подвижку по оптической оси 21 мм.

Исследования в поляризованном свете доступны с микроскопом в его базовой комплектации. Поляризатор с поворотной на 360⁰ конструкцией встроен в конденсор. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе в обычном свете выводится из хода лучей. Благодаря возможности вращения поляризатора и анализатора исследования можно поводить не только простым методом при скрещенном и параллельном поляризаторе и анализаторе, но и поворачивать собственно плоскость поляризации.

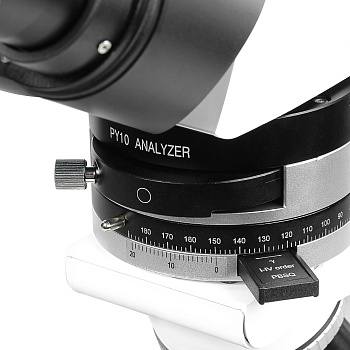

Промежуточный тубус, входящий в состав микроскопа, позволяет применять дополнительные оптические устройства. В тубус встроена линза Бертрана с собственным механизмом фокусировки и выдвижной анализатор с механизмом поворота на 180⁰. При работе в обычном свете анализатор выдвигается из хода лучей. Для исследования объектов со слабым двойным лучепреломлением в комплект входят оптические компенсаторы 1/4λ, λ и кварцевый клин 4λ. Компенсаторы имеют формат слайдеров и устанавливаются в предназначенный для них слот в промежуточном тубусе.

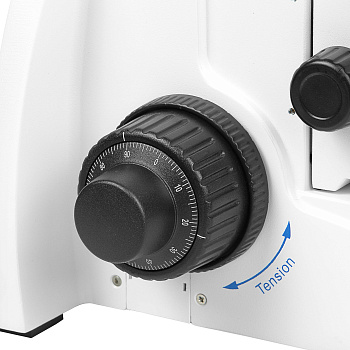

Фокусировка микроскопа производится перемещением предметного столика. Для этого использован демпфированный зубчато - реечный механизм с коаксиальной системой грубой и тонкой фокусировки. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает плавный ход, высокую точность настройки фокуса и предотвращает самопроизвольное опускание столика. Ход механизма фокусировки составляет 15 мм. Рукоятка тонкой фокусировки имеет шкалу с ценой деления 0.001 мм и за один оборот перемещает предметный столик на 0.1 мм.

Предметный столик микроскопа - круглый с вращением на 360⁰, имеет диаметр 140 мм. Столик оснащен круговой шкалой с ценой деления 1⁰ и нониусом. Столик допускает центрировку в пределах ±3 мм, благодаря этому возможна точная настройка соосности оптики и центра вращения предметного столика с исследуемым в поляризованном свете образцом. Для фиксации исследуемого образца в комплекте микроскопа два пружинных зажима для образцов, устанавливаемые в отверстия на столике.
