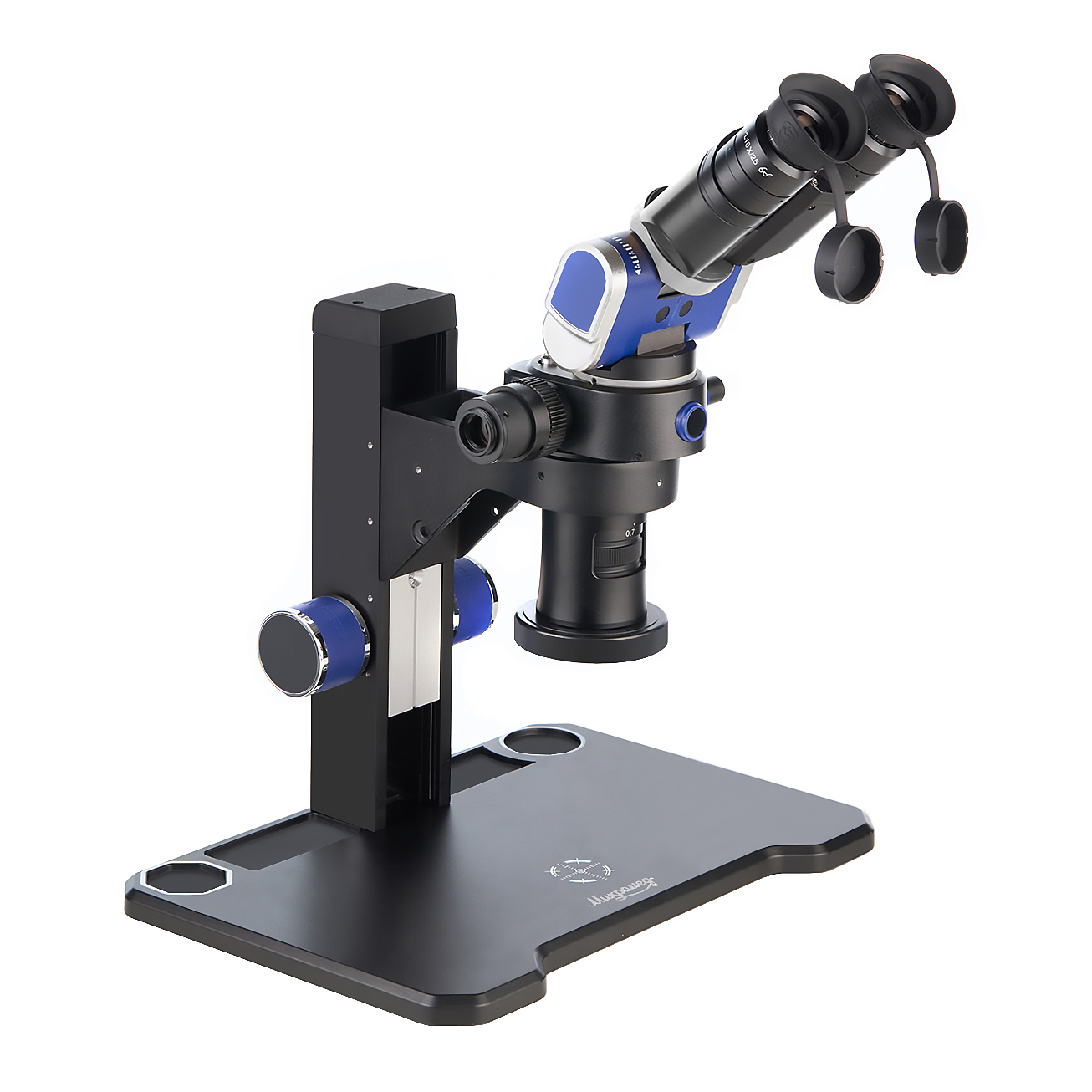

Микроскоп Микромед MC-8 П

Микроскоп предназначен для работы в условиях производства, в ремонтных и ювелирных мастерских. Микроскоп применяется в промышленности, материаловедении, медико-биологических лабораториях, фармацевтике, криминалистике, для исследования образцов горных пород в минералогии и в научных целях.

Прямое изображение, создаваемое микроскопом, позволяет проводить манипуляции, требующие точной координации рук и инструмента. В сочетании с большим рабочим расстоянием и глубиной резкости это делает микроскоп эффективным при тонких монтажных операциях, при контроле качества печатных плат и интегральных схем, фотошаблонов и деталей приборов.

Оптическая схема с трансфокатором позволяет плавно изменять увеличение микроскопа в 6.4 раза. Общее увеличение микроскопа определяется установленным объективом и окуляром.
В базовый комплект входит объектив 0.75х и окуляр 10х, с ними диапазон увеличений составляет от 5.2х до 33.7х. Конструкция трансфокатора позволяет сохранять точную фокусировку микроскопа вне зависимости от установленного значения увеличения, как при наблюдении в окуляры, так и при записи с помощью камеры.

Дополнительная оптика позволяет в широких пределах изменять не только увеличение микроскопа, но рабочее расстояние и размер поля зрения. Для микроскопа доступны дополнительные объективы 0.5х, 1.5х, 2х и окуляры WF 20х/10, WF 15х/15 и WF 10х/20.
С дополнительной оптикой общий диапазон увеличений составляет от 3.5х до 180х.

Рабочее расстояние микроскопа составляет 125 мм, и оно не изменяется при вращении кольца трансфокатора и при смене окуляров. Но рабочее расстояние можно изменять в пределах от 46 до 198 мм используя дополнительные объективы.

Значения увеличений, рабочих расстояний и размеров полей зрения микроскопа МС-8 П приведены в таблице.

Анатомическая адаптация – новая технология, примененная в конструкции визуальной насадки микроскопа. Окулярные тубусы установлены на сбалансированном шарнире и без усилий могут быть наклонены на любой угол от 0 до 50 градусов. Легкий поворот насадки на 15 градусов влево или вправо позволяет не только выбрать удобное положение для наблюдения, но и делает не нужным частые перемещения исследуемого объекта. Эти особенности насадки позволяют настраивать ее с учетом всех анатомических особенностей наблюдателя и максимально снижает нагрузку на позвоночник, и особенно на его шейный отдел во время длительной работы с микроскопом.

Настройка межзрачкового расстояния производится в пределах от 48 до 75 мм, что в сочетании коррекцией ±5 дптр на каждом окуляре и диоптрийной подвижкой левого тубуса позволяет настроить микроскоп для зрительного аппарата любого наблюдателя.

Тринокулярная конструкция оптической головки позволяет эффективно применять окулярную камеру и выводить данные, не отрываясь от исследований в окуляры. Камера устанавливается на резьбу стандарта С-mount, что позволяет применять широкий спектр камер в зависимости от задач и бюджета. Микроскоп комплектуется оптическим адаптером с увеличением 0.5х и хорошо подходит для большинства камер с форматом сенсора от 1/3″ до 1/2.5″. Внутренняя фокусировка оптики адаптера способствует точной настройке парфокальности камеры и окуляров.

Плоское изображение без искажений достигается благодаря параллельной оптической схеме микроскопа и окулярам PL 10х/25 с исправленной кривизной поля. Наблюдатель видит идеально плоское изображение без искажений на крах поля, что имеет первостепенное значение при проведении измерений, при контроле плат и структур микрочипов в электронике и во многих других областях промышленности.

Инновационный осветитель с 16 зонами распределения света незаменим при точных манипуляциях с трехмерными объектами. Ремонтные, тонкие реставрационные работы и ювелирное дело – во всех этих областях осветитель будет идеальным помощником.
Осветитель имеет кольцевую конфигурацию и расположен на оптической оси объектива.
В осветителе использовано 144 светодиода, разделенных на 16 зон распределенных по кольцу. Для создания необходимого освещения выбирается нужная зона, это позволяет выбрать угол и направление падения света. Благодаря этому не создается мешающих теней и свет будет всегда направлен со стороны, необходимой для эффективной работы. Выбранная зона высвечивается индикатором на передней стороне головки. Память осветителя позволяет сохранять последнюю зону и установленную яркость после выключения. Осветитель устанавливается на корпус трансфокатора с помощью магнитного крепления без каких-либо винтов.

Фокусировка микроскопа производится с помощью зубчато - реечного механизма с демпфированной направляющей «ласточкин хвост». Конструкция обеспечивает плавный ход и высокую повторяемость настройки положения фокуса. За счет точной регулировки на производстве усилия механизма предотвращается самопроизвольное опускание оптической головки. Особенностью механизма являются два диапазона перемещения головки. С объективом 0.75х и при использовании уменьшающего объектива 0.5х кронштейн с головкой устанавливается в верхнее положение обеспечивающее перемещение в пределах от 70 до 175 мм. При использовании увеличивающих объективов 1.5х и 2х головка может быть установлена в нижнее положение и ее перемещение будет возможно в диапазоне от 20 до 125 мм.
