Дополнительная оптика

Где применяется дополнительная оптика для микроскопов

• Медицина и гистология — Изучение тканей, клеток, микроорганизмов
• Лабораторная диагностика — Анализ крови, мазков, биопсийного материала
• Ветеринария — Исследование паразитов, клеточного состава
• Образование и наука — Учебные и исследовательские работы
• Промышленный контроль — Контроль качества материалов, поверхностей
• Криминалистика — Сравнительный анализ микрообразцов
• Биология и ботаника — Изучение растительных и животных тканей
• Геология и минералогия — Анализ шлифов, минеральных включений

Что такое дополнительная оптика для микроскопа

Дополнительная оптика — это комплект сменных и вспомогательных элементов, которые расширяют возможности микроскопа. Она позволяет адаптировать прибор под конкретные задачи: изменить увеличение, улучшить качество изображения, подключить камеру или провести специализированные исследования.

В отличие от базовой комплектации, дополнительные оптические компоненты приобретаются отдельно — под конкретный тип работы или уровень требований к изображению. Это делает микроскоп универсальным инструментом, пригодным для широкого круга задач.

Правильный подбор оптики напрямую влияет на качество наблюдений: чёткость изображения, глубину резкости, контрастность и удобство работы оператора.

Основные виды дополнительной оптики

Окуляры для микроскопов

Окуляр — это та часть микроскопа, через которую непосредственно наблюдает исследователь. Замена или дополнение окуляра позволяет изменить увеличение, угол обзора и комфорт работы.

Основные типы окуляров:

• Широкопольные (WF) — обеспечивают увеличенное поле зрения, снижают нагрузку на глаза при длительной работе
• Компенсационные — используются совместно с апохроматическими объективами для коррекции хроматических аберраций
• С указательной стрелкой — применяются в учебных и демонстрационных целях
• С микрометрической шкалой — позволяют проводить измерения непосредственно в поле зрения
• Высококонтрастные — повышают различимость деталей при работе с неокрашенными препаратами

Кратность окуляров обычно составляет 5×, 7×, 10×, 12,5×, 15× и 20×. Выбор зависит от требуемого итогового увеличения и типа объектива.

Объективы для микроскопов

Объектив — ключевой оптический элемент, определяющий разрешающую способность и увеличение микроскопа. Смена объектива кардинально меняет возможности прибора.

По типу коррекции объективы делятся на:

• Ахроматы — базовая коррекция хроматических аберраций, подходят для большинства стандартных задач
• Планахроматы — обеспечивают плоское поле зрения, что важно при фотодокументировании
• Апохроматы — высокая степень коррекции, применяются в исследовательских работах
• Планапохроматы — сочетают плоское поле и максимальную цветовую коррекцию

По типу иммерсии:

• Сухие — работают без иммерсионной среды (до 40×)
• Иммерсионные — требуют нанесения масла или воды, используются при увеличении 60× и 100×

Правильный подбор объектива с учётом числовой апертуры (NA) и рабочего расстояния позволяет получить изображение с максимальной детализацией.

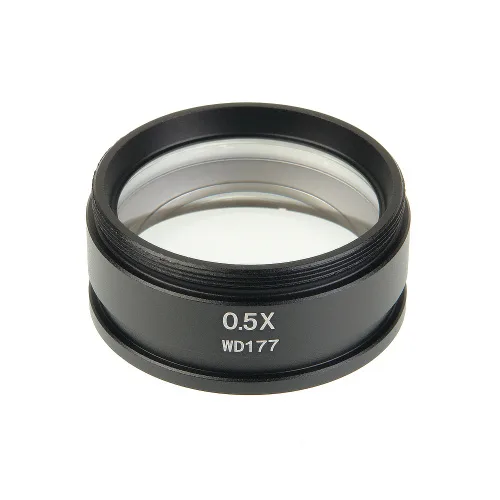

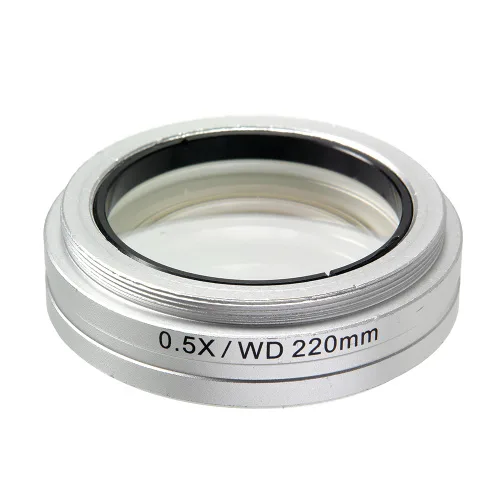

Насадки и адаптеры для микроскопов

Насадки существенно расширяют функциональность микроскопа без замены основного прибора. Они устанавливаются между тубусом и окуляром или объективом.

Наиболее востребованные типы насадок:

• Бинокулярные и тринокулярные насадки — позволяют работать двумя глазами или подключить камеру
• Фотонасадки — предназначены для подключения зеркальных и беззеркальных фотоаппаратов
• C-mount адаптеры — для подключения цифровых камер с C-mount интерфейсом
• Делительные насадки — позволяют одновременно наблюдать изображение нескольким операторам
• Поляризационные насадки — применяются в геологии, материаловедении и биологии

Выбор насадки зависит от диаметра тубуса микроскопа и задач, которые необходимо решить.

Как выбрать оптику для микроскопа

Совместимость с вашим микроскопом

Перед покупкой дополнительной оптики необходимо убедиться в её совместимости с конкретной моделью прибора. Ключевые параметры:

• Диаметр тубуса — стандартные значения 23,2 мм, 30 мм, 30,5 мм
• Резьба объективодержателя — RMS (Royal Microscopy Society) или M25, M32
• Тип тубуса — конечный (160 мм) или бесконечный (∞)
• Рабочее расстояние — важно при работе с толстыми препаратами или специальными кюветами

Несовместимость оптики с микроскопом может привести не только к снижению качества изображения, но и к механическому повреждению прибора.

Увеличение и разрешение: что важнее

Распространённое заблуждение — считать, что чем больше увеличение, тем лучше результат. На практике ключевую роль играет разрешающая способность — минимальное расстояние между двумя точками, которые прибор способен различить как отдельные.

Разрешение определяется числовой апертурой объектива (NA) и длиной волны используемого света. Повышение увеличения без соответствующего роста апертуры даёт «пустое увеличение» — изображение становится крупнее, но не детальнее.

Для большинства лабораторных задач оптимальный диапазон рабочего увеличения составляет 40×–400×. Увеличение 1000× с иммерсионным объективом применяется при работе с бактериями и мелкими клеточными структурами.

Оптика для цифровой микроскопии

Современные лаборатории всё чаще используют микроскопы совместно с цифровыми камерами для документирования результатов, телемедицины и дистанционного обучения.

Для подключения камеры потребуются:

• Тринокулярная насадка — третий выход для камеры без прерывания визуального наблюдения
• C-mount адаптер с нужным коэффициентом редукции (0,35×, 0,5×, 0,63×)
• Окуляр-проектив — для согласования поля зрения окуляра с матрицей камеры

Коэффициент редукции адаптера подбирается исходя из размера матрицы камеры. Неправильный выбор приводит к виньетированию или потере части поля зрения.

Уход за оптикой микроскопа

Качество изображения напрямую зависит от состояния оптических поверхностей. Загрязнение линз — одна из наиболее частых причин снижения чёткости и появления артефактов.

Основные правила ухода:

• Протирать линзы только специальными безворсовыми салфетками или оптической бумагой
• Использовать оптические чистящие растворы без агрессивных растворителей
• Хранить микроскоп под защитным чехлом в сухом помещении
• После работы с иммерсионным маслом немедленно удалять его с объектива
• Не прикасаться к оптическим поверхностям пальцами

Регулярное техническое обслуживание продлевает срок службы оптики и сохраняет её характеристики на протяжении всего периода эксплуатации.

Как заказать оптику для микроскопа

Подбор дополнительной оптики — ответственный процесс, требующий учёта технических характеристик вашего прибора и специфики решаемых задач.

При оформлении заказа рекомендуется:

1. 1.Указать модель вашего микроскопа 2. 2.Уточнить диаметр тубуса и тип резьбы объективодержателя 3. 3.Описать задачи, для которых подбирается оптика 4. 4.Уточнить необходимость подключения цифровой камеры

Специалисты помогут подобрать совместимые компоненты, проверить соответствие технических параметров и обеспечат корректную комплектацию заказа. Это позволит избежать ошибок при выборе и получить оптику, которая в полной мере раскроет возможности вашего микроскопа.
