Что такое тринокулярный микроскоп

Тринокулярный микроскоп — оптический прибор с тремя тубусами: два предназначены для наблюдения глазами, третий — для подключения цифровой камеры или другого регистрирующего устройства.

Именно третий тубус отличает такой прибор от бинокулярного. Он позволяет одновременно вести визуальное наблюдение и фиксировать изображение в цифровом формате — без прерывания работы и без потери качества.

Это делает тринокулярные модели востребованными там, где важна документация результатов: в медицинских лабораториях, при проведении экспертиз, в учебном процессе и научных исследованиях.

Устройство тринокулярного микроскопа

Прибор состоит из нескольких функциональных узлов. Каждый из них влияет на качество изображения, удобство работы и возможности цифровой документации.

Оптическая система

Оптика определяет разрешение, чёткость и цветопередачу изображения. В состав оптической системы входят:

• Объективы — сменные линзы с увеличением 4×, 10×, 40×, 100×
• Окуляры — стандартное увеличение 10× или 16×
• Конденсор — формирует равномерный световой поток, направленный на препарат
• Апертурная диафрагма — регулирует угол и интенсивность освещения

Итоговое увеличение рассчитывается как произведение увеличения объектива на увеличение окуляра. При объективе 40× и окуляре 10× суммарное увеличение составит 400×.

Тринокулярная насадка

Тринокулярная головка распределяет световой поток между окулярами и третьим тубусом. В большинстве моделей предусмотрен переключатель с несколькими режимами:

• 100% светового потока направляется в окуляры
• 100% — в камеру
• поток делится между окулярами и камерой одновременно

Угол наклона тубуса обычно составляет 30° или 45°. Это снижает нагрузку на шею и спину при длительной работе с препаратами.

Система освещения

Современные тринокулярные микроскопы оснащаются светодиодными источниками света. Светодиодное освещение обеспечивает:

• стабильный цветовой баланс, близкий к дневному свету
• низкое тепловыделение в зоне препарата
• длительный срок службы источника
• экономичное энергопотребление

Во многих моделях предусмотрена плавная регулировка яркости — это важно при работе как с окрашенными, так и с неокрашенными препаратами.

Чем тринокулярный микроскоп отличается от монокулярного и бинокулярного

Тип микроскопа выбирают исходя из задач, условий работы и необходимости документирования результатов.

Монокулярный микроскоп

Один окулярный тубус. Прибор компактен и доступен по цене, однако наблюдение одним глазом быстро вызывает зрительное утомление. Подходит для базового обучения и несложных задач.

Бинокулярный микроскоп

Два окуляра обеспечивают комфортное наблюдение обоими глазами. Нагрузка на зрение значительно ниже. Подключение камеры возможно через адаптер, но нередко сопровождается потерей качества изображения.

Тринокулярный микроскоп

Объединяет комфорт бинокулярного наблюдения с полноценной возможностью цифровой документации. Третий тубус изначально предназначен для камеры — никаких компромиссов по качеству изображения не требуется.

Именно поэтому тринокулярные модели выбирают для профессиональной работы: в клинических лабораториях, патоморфологических отделениях, научных учреждениях и при проведении судебно-медицинских экспертиз.

Виды тринокулярных микроскопов

В зависимости от конструкции и области применения выделяют несколько типов приборов.

Прямые микроскопы

Наиболее распространённый тип. Объектив расположен над препаратом, который находится на предметном столике. Применяются в клинической лаборатории, гистологии, микробиологии и образовании.

Характеристики прямых моделей:

• увеличение от 40× до 1000× и выше
• работа с фиксированными и живыми препаратами
• возможность использования иммерсионных объективов для детального изучения клеточных структур

Инвертированные микроскопы

Объектив расположен под предметным столиком. Это позволяет работать с культурами клеток в чашках Петри и флаконах без нарушения условий культивирования. Применяются в клеточной биологии, эмбриологии, онкологических и иммунологических исследованиях.

Стереомикроскопы с тринокулярной насадкой

Обеспечивают объёмное изображение при малом увеличении. Используются в хирургии, стоматологии, электронике, при работе с крупными объектами, требующими пространственной ориентации.

Цифровая документация: камеры для тринокулярных микроскопов

Третий тубус предназначен для установки цифровой камеры. Выбор камеры напрямую влияет на качество снимков и видеозаписей.

Типы камер

• CCD-камеры — высокое качество изображения, низкий уровень шума, точная цветопередача. Применяются в медицинской диагностике и научных исследованиях.
• CMOS-камеры — высокая скорость съёмки, доступная цена. Подходят для образовательных задач и стандартных лабораторных исследований.

На что обращать внимание при выборе камеры

• разрешение матрицы — от 2 до 20 мегапикселей и выше
• совместимость с программным обеспечением для анализа изображений
• интерфейс подключения — USB, HDMI или Wi-Fi
• возможность прямой трансляции изображения на монитор или проектор

Программное обеспечение, поставляемое в комплекте, позволяет проводить морфометрию, аннотировать снимки, формировать архивы изображений и передавать данные в медицинские информационные системы.

Как выбрать тринокулярный микроскоп

Правильный выбор прибора зависит от конкретных задач, условий эксплуатации и требований к документированию результатов.

Увеличение

Для большинства задач клинической лаборатории достаточно увеличения до 1000× с иммерсионным объективом 100×. Для работы с культурами клеток или флуоресцентными препаратами потребуются специализированные объективы.

Тип оптики

Тип объективов определяет качество изображения:

• Ахроматические — стандартный вариант, исправляют хроматическую аберрацию для двух длин волн
• Планахроматические — обеспечивают плоское поле зрения по всему диаметру, что важно при съёмке через камеру
• Апохроматические — исправляют аберрации для трёх длин волн, применяются в высокоточных научных исследованиях

Эргономика

При выборе учитывайте:

• угол наклона тубуса — 30° или 45°
• диапазон регулировки межзрачкового расстояния
• наличие грубой и тонкой фокусировки
• высоту рабочего столика и диапазон перемещения по осям X и Y

Дополнительные опции

В зависимости от задач прибор может комплектоваться:

• фазово-контрастным устройством — для наблюдения живых неокрашенных препаратов
• тёмнопольным конденсором — для выявления мелких частиц и микроорганизмов
• поляризационными фильтрами — для работы с кристаллическими и анизотропными структурами

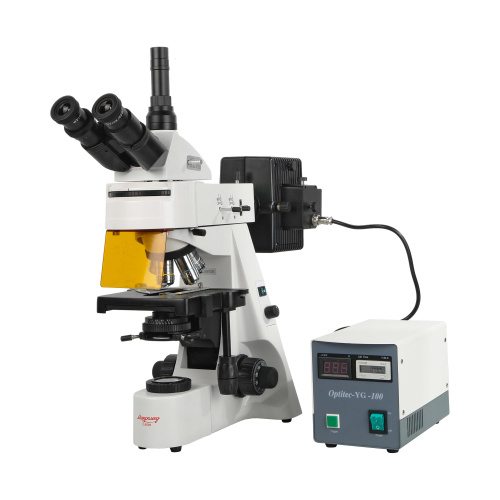

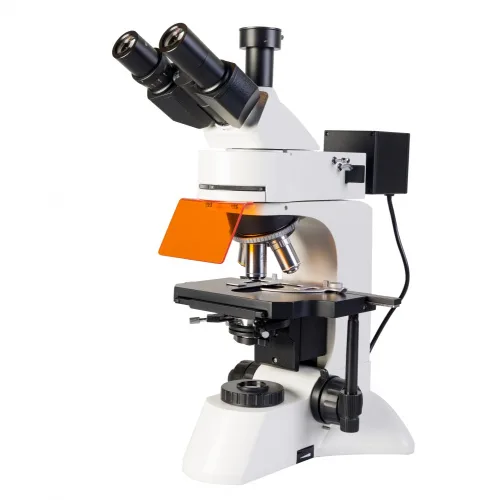

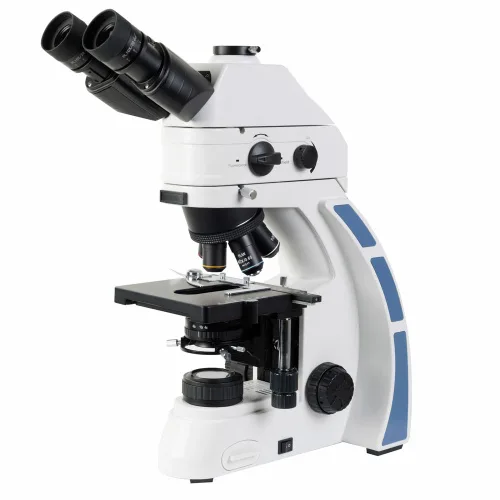

• флуоресцентным модулем — для иммунофлуоресцентного анализа и работы с флуорохромами

Техническое обслуживание и уход

Правильный уход за прибором напрямую влияет на срок его службы и стабильность оптических характеристик.

Основные правила эксплуатации:

• хранить микроскоп в чехле или под защитным колпаком, чтобы исключить попадание пыли на оптику
• протирать линзы только специальными безворсовыми салфетками и оптическими чистящими растворами
• после работы с иммерсионным маслом тщательно удалять его остатки с объектива
• не допускать резких перепадов температуры и высокой влажности в помещении, где хранится прибор
• регулярно проверять юстировку оптической системы, особенно после транспортировки

Соблюдение этих правил позволяет сохранить качество изображения и работоспособность прибора на протяжении многих лет.

Почему тринокулярные микроскопы востребованы в профессиональной среде

Тринокулярная конструкция стала стандартом для профессиональных лабораторий не случайно. Она решает сразу несколько практических задач.

Во-первых, цифровая документация результатов исследования — обязательное требование в клинической диагностике, судебно-медицинской экспертизе и научной работе. Третий тубус позволяет выполнять это требование без дополнительных приспособлений.

Во-вторых, возможность трансляции изображения на внешний монитор упрощает обучение: преподаватель и студенты видят одно и то же изображение одновременно, что повышает эффективность занятий.

В-третьих, архивирование микрофотографий и видеозаписей даёт возможность повторно анализировать препараты, сравнивать результаты в динамике и обмениваться данными с коллегами дистанционно.

Всё это делает тринокулярный микроскоп универсальным инструментом для широкого круга специалистов — от врача-лаборанта до научного сотрудника.
