ТРИНОКУЛЯРНЫЕ СТЕРЕОМИКРОСКОПЫ

Тринокулярным стереомикроскопам присущи все достоинства бинокуляров. Основное отличие от бинокуляров - наличие отдельного канала для вывода данных, что наилучшим образом подходит для использования цифровых камер. Не случайно под ведущим брендом Микромед многие модели микроскопов выпускаются в бинокулярном и тринокулярном варианте.

Тринокулярные стереомикроскопы широко используются в промышленности, в научных лабораториях, в учебных заведениях и во всех случаях, когда требуется задокументировать результаты исследований или провести точные измерения.

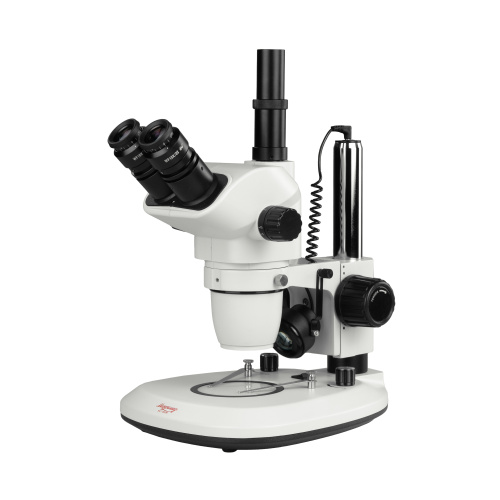

Главная особенность тринокулярных микроскопов – канал визуализации или «третий тубус».

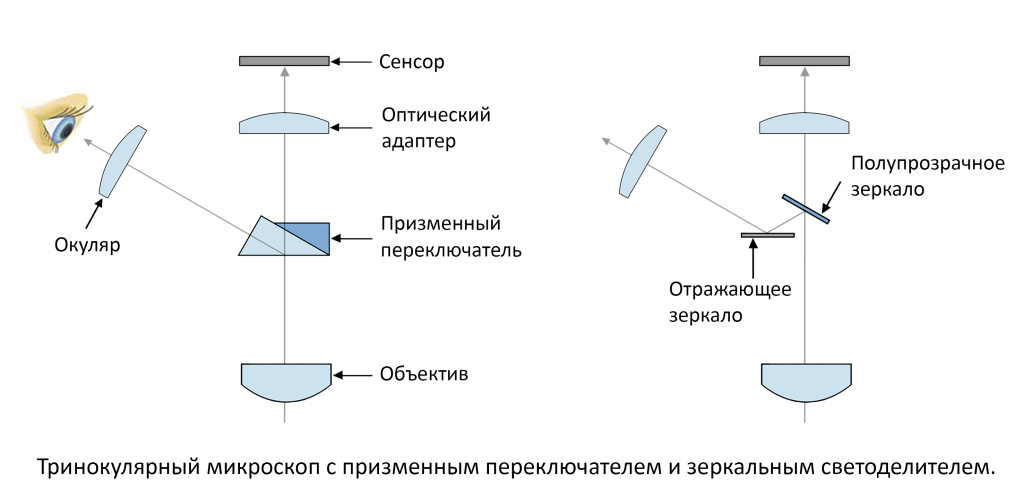

Для распределения светового потока между окулярами и каналом визуализации в микроскопах применяется оптический переключатель или светоделитель.

Ряд моделей стереомикроскопов позволяют одновременно наблюдать в оптические окуляры и использовать третий тубус для вывода данных. В этом случае световой поток делится между этими каналами, чаще всего для этого используется зеркальный светоделитель. К таким стереомикроскопам относятся многие модели стереомикроскопов Микромед.

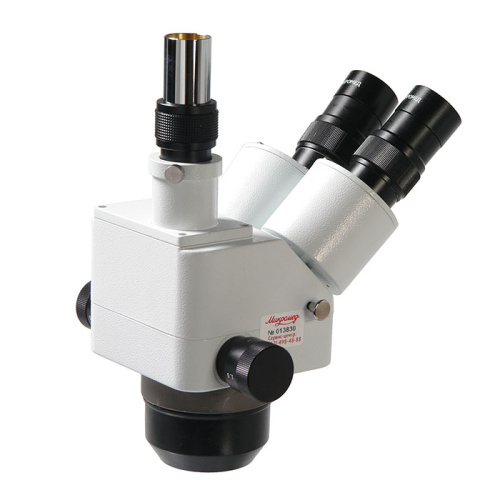

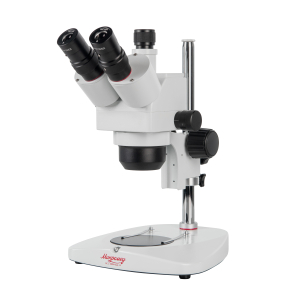

В некоторых моделях используется оптический переключатель светового потока, реализуемый обычно на призмах. Достоинство этих моделей заключается в том, что как оптический канал, так и канал визуализации используют весь свет, отраженный объектом. Это позволяет наблюдать более яркое изображение в окуляры и получать более качественное цифровое изображение. К таким моделям относятся, например, Микромед MC-A-0650 Trino и Микромед стерео МС-2-ZOOM вар.2A.

Оптический переключатель представляет собой призму, предназначенную для отклонения светового потока угол 30⁰ или 45⁰ - именно под этим углом наклонены тубусы оптических окуляров. Призма вводится в световой поток с помощью специального рычажка. Такая конструкция имеет два режима работы – наблюдение в окуляры или запись с третьего тубуса.

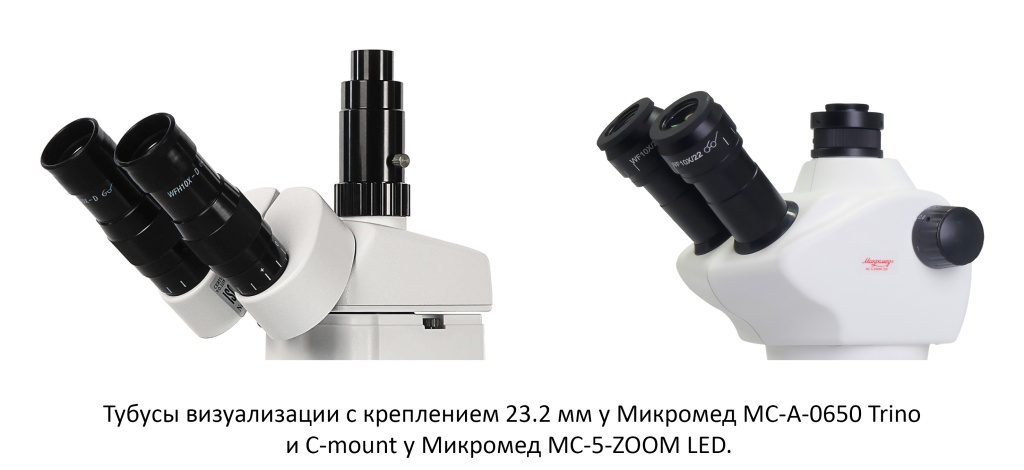

Третий тубус любого тринокулярного микроскопа специально предназначен для установки на него окулярной камеры. Поэтому посадочное место стандартизовано. Самый простой и распространенный посадочный размер тубуса 23.2 мм, камера просто вставляется в тубус.

Резьбовое крепление C-Mount более совершенная система, она упрощает применение вместе с камерой оптических адаптеров различных увеличений. Крепление по стандарту C-Мount – старейшая система крепления не только в микроскопии, но и в системах видео регистрации, что позволяет подсоединить к микроскопу любую фото или видео камеру, имеющую крепление для оптики типа C-Mount.

Как правило, тубусы для окулярных камер имеют возможность для подвижки камеры вдоль оптической оси, что необходимо для настройки точного соответствия фокусировки визуального и цифрового каналов.

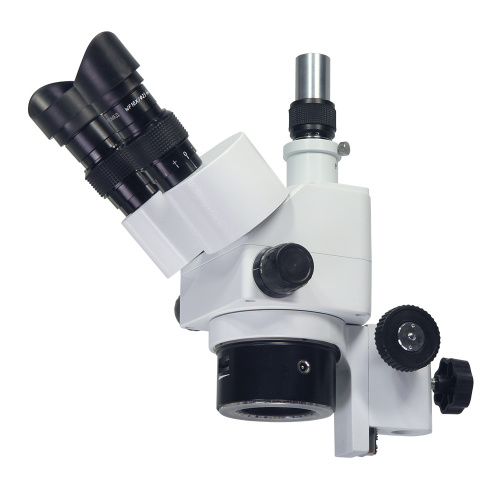

По устройству тринокулярный стереомикроскоп отличается от аналогичного бинокулярного микроскопа только визуальной насадкой с переключателем или делителем светового потока и третьим тубусом. Микроскопы модульной конструкции позволяют модернизировать его базовую конфигурацию в зависимости от задач. К таким микроскопам относятся многие микроскопы торговой марки Микромед, предназначенные для профессиональных исследований.

Все стереомикроскопы, имеющие конструкцию со съемной оптической головкой, позволяют использовать специальные штативы и изменять таким образом конфигурацию микроскопа для проведения специфических работ. Дополнительные штативы используются для увеличения подъема и выноса оптической головки, для ее поворотов и уклонов. Для этих целей используются штативы Микромед - TD-1, TD-2, TD-3, TD-4, TD-5. При выборе специального штатива кроме его функциональных особенностей необходимо ориентироваться на диаметр посадочного места оптической головки, ее вес и на допустимую нагрузку штатива.

Для исследования сложных трехмерных объектов полезным приспособлением станет дополнительный светодиодный осветитель с гибкими держателями Dual Goose. Для создания бестеневого освещения при исследовании небольших объектов подойдут кольцевые осветители, например, LED-144T.

Мы всегда рады предложить Вам качественный и надёжный инструмент торговой марки Микромед!
