Монокулярные микроскопы
Монокулярный микроскоп для исследований в проходящем свете по методу светлого поля. Увеличение в базовой комплектации 40х - 1600х, с дополнительной оптикой 20х – 2000х. Конденсорный осветитель на галогенной лампе. Револьверное устройство на 4 объектива. Механический предметный столик. В комплекте 4 объектива и 2 окуляра.
Арт. 10532
Монокулярный микроскоп для исследований в проходящем свете по методу светлого поля. Увеличение от 40х до 640х. Зеркальный двухсторонний осветитель. Ахроматические объективы. Металлический штатив и основание. В комплекте 3 объектива и 2 окуляра.
Арт. 10535
Монокулярный биологический микроскоп для исследований в проходящем свете по методу светлого поля. Увеличение 80х - 800х. Объективы с ахроматической коррекцией. Револьверное устройство на 3 объектива. Светодиодный осветитель. Металлическое основание и штатив.
Арт. 10534

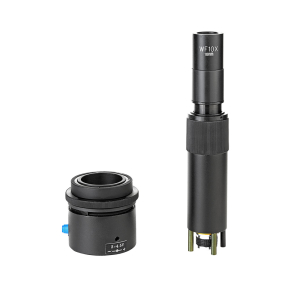

Портативный трихинеллоскоп предназначен для обнаружения личинок трихинелл в мясных продуктах. Питание от аккумулятора, регулируемая светодиодная подсветка. Увеличение 40х и 100х.
Арт. 26129
Устройство для подогрева биологического образца и точного поддержания заданной температуры во время микроскопических исследований, столик Морозова. Диапазон поддержания температуры 25 - 50⁰С с точностью ±0.1⁰С. Режим калибровки для компенсации температурных градиентов, защита от перегрева образца.
Арт. 31690
Монокулярные микроскопы
Где применяются монокулярные микроскопы
| Сфера применения | Задачи |
|---|---|
| Медицина и лабораторная диагностика | Исследование мазков крови, анализ мочи, гистологические исследования |
| Образование и учебные заведения | Обучение основам микроскопии, демонстрация препаратов на уроках биологии |
| Ветеринария | Диагностика паразитозов, анализ биологических жидкостей животных |
| Биология и микробиология | Изучение микроорганизмов, клеточных структур, культур бактерий |
| Фармацевтика | Контроль качества сырья и готовых препаратов |
| Криминалистика | Исследование вещественных доказательств, волокон, частиц |
| Промышленный контроль | Проверка качества поверхностей, выявление дефектов материалов |
Что такое монокулярный микроскоп
Монокулярный микроскоп — это оптический прибор с одним окуляром, предназначенный для визуального изучения объектов, недоступных невооружённому глазу. Наблюдение ведётся одним глазом, что отличает такие приборы от бинокулярных и тринокулярных моделей.
Несмотря на кажущуюся простоту конструкции, монокулярные микроскопы обеспечивают высокое качество изображения и достаточное увеличение для большинства стандартных лабораторных задач. Именно поэтому они широко используются как в профессиональных лабораториях, так и в учебных учреждениях.
Прибор состоит из оптической и механической частей. Оптическая включает окуляр, объективы и осветительную систему. Механическая — штатив, предметный столик, систему фокусировки и револьверное устройство для смены объективов.
Принцип работы и оптическая схема
Монокулярный микроскоп работает по принципу двухступенчатого увеличения. Объектив формирует промежуточное увеличенное изображение объекта, которое затем дополнительно увеличивается окуляром. Итоговое увеличение рассчитывается как произведение увеличения объектива на увеличение окуляра: например, при объективе 40× и окуляре 10× суммарное увеличение составит 400×.
Качество изображения определяется не только увеличением, но и числовой апертурой объектива, разрешающей способностью оптики и качеством просветляющего покрытия линз. Современные монокулярные микроскопы оснащаются ахроматическими объективами, которые минимизируют хроматические аберрации и обеспечивают чёткое цветопередающее изображение.
Технические характеристики: на что обращать внимание
При выборе монокулярного микроскопа важно оценивать совокупность технических параметров, а не ориентироваться только на увеличение. Каждая характеристика влияет на качество наблюдения и удобство работы с прибором.
Увеличение
Диапазон увеличения — один из ключевых параметров при выборе микроскопа. Большинство монокулярных моделей обеспечивают увеличение от 40× до 1000×, чего достаточно для работы с клетками, бактериями и большинством гистологических препаратов.
Для работы с иммерсионными объективами (100×) используется специальное иммерсионное масло, которое повышает числовую апертуру и позволяет рассматривать объекты с максимальным разрешением.
Осветительная система
Осветитель напрямую влияет на качество наблюдения. В современных приборах применяются светодиодные источники света — они обеспечивают равномерную яркость, долгий срок службы и не нагревают препарат.
Регулировка яркости освещения и диафрагма конденсора позволяют настраивать контрастность изображения под конкретный тип препарата.
Конденсор и диафрагма
Конденсор Аббе с числовой апертурой 1,25 — стандарт для лабораторных монокулярных микроскопов. Он концентрирует световой поток на препарате и обеспечивает равномерное освещение поля зрения.
Ирисовая диафрагма в составе конденсора позволяет регулировать угол светового конуса, что особенно важно при работе с окрашенными и неокрашенными препаратами.
Система фокусировки
Грубая и тонкая фокусировка обеспечивают точную настройку резкости. Макровинт используется для быстрого перемещения столика, микровинт — для точной доводки изображения до чёткости.
Качественный механизм фокусировки должен работать плавно, без люфтов и самопроизвольного смещения. Это особенно важно при работе с объективами высокого увеличения.
Предметный столик
Координатный столик с механическим перемещением позволяет систематически просматривать препарат, перемещая его по осям X и Y. Это удобно при анализе мазков крови, подсчёте клеточных элементов и работе с большими гистологическими срезами.
Монокулярный микроскоп в медицине и лаборатории
В клинической лабораторной диагностике монокулярные микроскопы занимают важное место среди базового оборудования. Они применяются ежедневно для решения широкого круга аналитических задач — от рутинных анализов до специализированных исследований.
Типичные задачи в медицинской лаборатории:
- анализ мазков периферической крови и подсчёт лейкоцитарной формулы
- исследование осадка мочи на наличие патологических элементов
- выявление паразитов и патогенных микроорганизмов в биологическом материале
- окраска препаратов по Романовскому–Гимзе и методу Грама с последующей микроскопией
- предварительный просмотр гистологических и цитологических срезов.
При окраске по Романовскому–Гимзе или методу Грама монокулярный микроскоп с иммерсионным объективом позволяет чётко дифференцировать клеточные элементы и бактерии. Это стандартная практика в клинических лабораториях первичного звена здравоохранения.
Монокулярный микроскоп в образовании
Для учебных целей монокулярные микроскопы подходят оптимально. Они просты в освоении, надёжны в эксплуатации и не требуют сложного технического обслуживания.
Школьники и студенты медицинских, биологических и ветеринарных специальностей начинают обучение именно с монокулярных приборов. Работа с одним окуляром формирует правильные навыки наблюдения и помогает освоить базовые принципы микроскопии.
Учебные монокулярные микроскопы, как правило, имеют упрощённую конструкцию, но сохраняют все основные функциональные возможности: смену объективов, регулировку освещения и точную фокусировку.
Отличия монокулярного микроскопа от бинокулярного
Выбор между монокулярной и бинокулярной моделью — один из частых вопросов при комплектации лаборатории или учебного класса. Понимание ключевых различий помогает принять обоснованное решение.
Главное конструктивное отличие — количество окуляров. У монокулярного прибора один окуляр, у бинокулярного — два. Это влияет на комфорт длительной работы: при бинокулярном наблюдении нагрузка на зрение распределяется между обоими глазами, что снижает утомляемость.
Вместе с тем монокулярные микроскопы компактнее, легче и, как правило, доступнее по стоимости. Для периодических исследований, учебного процесса и работы в полевых условиях они являются практичным выбором.
При выборе между монокулярной и бинокулярной моделью следует ориентироваться на интенсивность использования. Если микроскоп применяется несколько часов в день — предпочтительнее бинокулярная конструкция. Для периодической работы монокулярный прибор полностью справляется с поставленными задачами.
Как выбрать монокулярный микроскоп
Правильный выбор прибора начинается с чёткого понимания задач, которые он должен решать. Ниже — последовательность шагов, которая поможет определиться с моделью.
Определите задачи
Прежде всего сформулируйте, для каких целей нужен прибор: клиническая диагностика, учебный процесс, ветеринарная практика или промышленный контроль. От этого зависит необходимый диапазон увеличения, тип осветителя и комплектация объективами.
Оцените оптику
Обращайте внимание на тип объективов. Ахроматические объективы — стандарт для большинства задач. Планахроматические объективы обеспечивают плоское поле зрения без искажений по краям — они предпочтительны для работы с гистологическими и цитологическими препаратами.
Проверьте осветительную систему
Светодиодный осветитель с регулировкой яркости — предпочтительный вариант. Он обеспечивает стабильный свет, не меняет цветовую температуру при изменении яркости и не требует замены ламп в течение длительного срока эксплуатации.
Учитывайте механику
Плавность хода механизмов фокусировки, качество предметного столика и надёжность фиксации объективов в револьвере — важные параметры, которые влияют на удобство повседневной работы.
Обратите внимание на эргономику
Угол наклона тубуса, высота прибора и расположение органов управления должны соответствовать условиям рабочего места. Наклонный тубус под углом 45° обеспечивает комфортное положение при длительном наблюдении.
Уход и эксплуатация монокулярного микроскопа
Правильное обслуживание прибора напрямую влияет на качество изображения и срок службы оптики. Соблюдение нескольких простых правил позволяет сохранить характеристики микроскопа на протяжении многих лет.
После каждого использования необходимо удалять иммерсионное масло с объектива специальными салфетками или ватными тампонами, смоченными в ксилоле или специальном растворителе. Хранить микроскоп следует в чехле или под защитным колпаком в сухом помещении без резких перепадов температуры.
Оптические поверхности нельзя протирать сухой тканью — это приводит к появлению царапин на просветляющем покрытии линз. Периодическая проверка центрировки конденсора и настройка осветительной системы позволяют поддерживать оптимальное качество освещения и изображения на протяжении всего срока эксплуатации прибора.
Монокулярный микроскоп — функциональный и надёжный инструмент для широкого круга задач в медицине, биологии, ветеринарии и образовании. Грамотный выбор модели с учётом технических характеристик и условий эксплуатации обеспечит точные результаты исследований и длительный срок службы прибора.
