Окуляры для стереомикроскопов

Где применяются окуляры для микроскопов

• Медицина и гистология — Изучение срезов тканей, клеточных структур, патологических изменений
• Лабораторная диагностика — Анализ крови, мочи, микробиологических культур
• Ветеринария — Исследование биоматериала животных, паразитология
• Образование и наука — Учебные занятия, научные исследования, демонстрация препаратов
• Промышленный контроль — Контроль качества материалов, анализ поверхностей, металлография
• Криминалистика — Исследование вещественных доказательств, микроследов
• Энтомология и биология — Изучение насекомых, растительных тканей, микроорганизмов
• Ювелирное дело — Оценка качества камней и металлов при увеличении

Что такое окуляр микроскопа и какова его роль

Окуляр — это оптический элемент микроскопа, через который наблюдатель рассматривает увеличенное изображение объекта. Он располагается в верхней части тубуса и работает в паре с объективом, формируя итоговое увеличение прибора.

Суммарное увеличение микроскопа рассчитывается как произведение увеличения объектива на увеличение окуляра. Например, объектив 40× в сочетании с окуляром 10× даёт итоговое увеличение 400×. Именно поэтому правильный подбор окуляра напрямую влияет на качество наблюдения.

Окуляр не просто увеличивает изображение — он также определяет угол поля зрения, комфорт работы для глаза и возможность использования дополнительных измерительных шкал.

Основные виды окуляров

По конструкции и оптической схеме

Конструкция окуляра определяет его оптические свойства и область применения. Существует несколько классических схем, каждая из которых имеет свои особенности.

Основные типы по оптической схеме:

• Гюйгенса — простая двухлинзовая конструкция, применяется в базовых учебных микроскопах;
• Рамсдена — обеспечивает более плоское поле зрения, подходит для измерительных работ;
• Кельнера — улучшенная версия окуляра Рамсдена с ахроматической коррекцией;

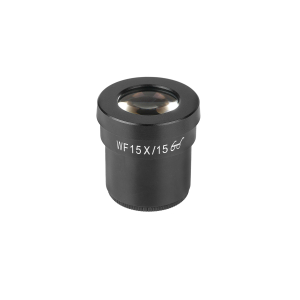

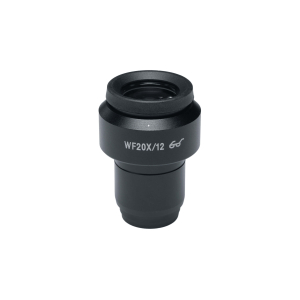

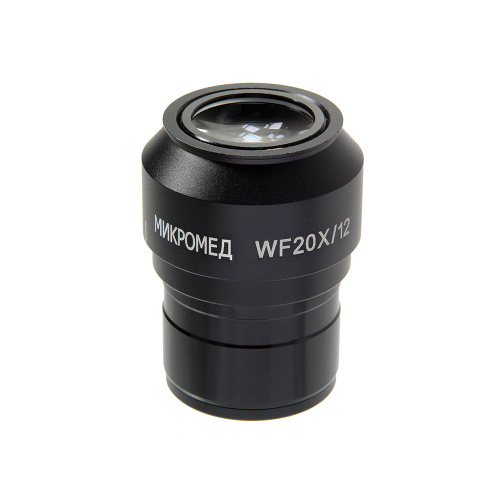

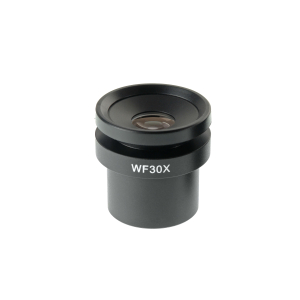

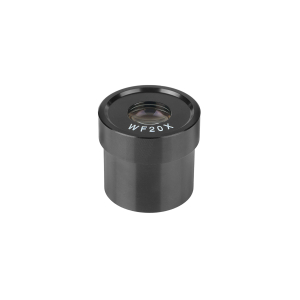

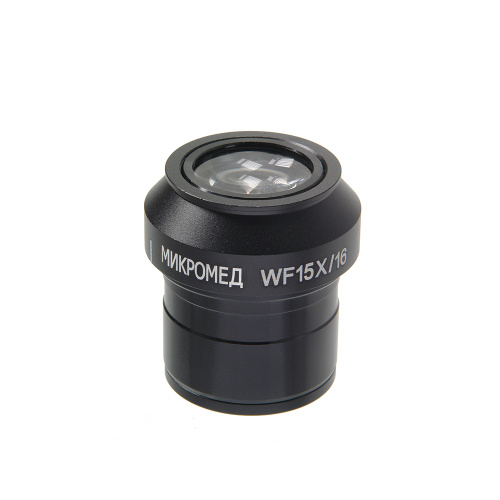

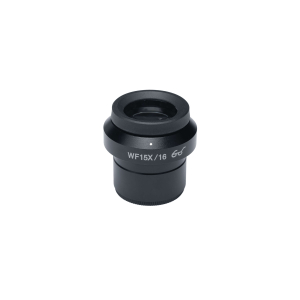

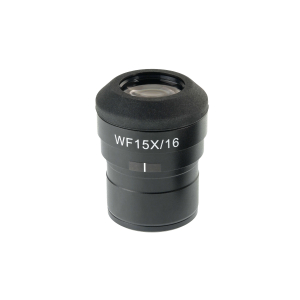

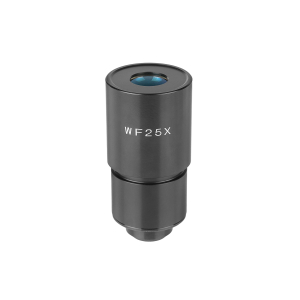

• Широкоугольные (WF) — увеличенное поле зрения, удобны при длительной работе;
• Сверхширокоугольные (UWF) — максимальный охват поля, применяются в профессиональных системах.

По диаметру посадочного места

Диаметр окуляра — один из ключевых параметров совместимости с тубусом микроскопа. Наиболее распространённые стандарты:

• 23,2 мм — стандарт для большинства учебных и лабораторных микроскопов;
• 30 мм — применяется в ряде профессиональных моделей;
• 30,5 мм — встречается в микроскопах некоторых производителей.

Перед покупкой необходимо уточнить диаметр тубуса вашего микроскопа, чтобы обеспечить точную посадку окуляра.

Увеличение окуляров: как выбрать нужное

Окуляры выпускаются с различными коэффициентами увеличения. Наиболее распространённые значения — 5×, 7×, 10×, 12,5×, 15×, 16× и 20×.

Выбор увеличения зависит от задач:

• 5× и 7× — используются при работе с объективами высокого увеличения, когда итоговое увеличение и без того велико;
• 10× — универсальный вариант, применяется в большинстве лабораторных и учебных микроскопов;
• 15× и 16× — подходят для детального изучения мелких структур;
• 20× — применяется в специализированных задачах, где требуется максимальное итоговое увеличение.

Важно учитывать, что чрезмерное увеличение окуляра при слабом объективе может привести к так называемому «пустому увеличению» — изображение станет крупнее, но детализация не улучшится.

Поле зрения и число поля

Что такое число поля (FN)

Число поля (Field Number, FN) — это диаметр видимой области в плоскости промежуточного изображения, выраженный в миллиметрах. Чем выше этот показатель, тем большую площадь препарата можно охватить взглядом за один раз.

Стандартные значения числа поля:

• FN 18 — базовый показатель для учебных окуляров;
• FN 20 и FN 22 — широкоугольные окуляры для лабораторной работы;
• FN 25 и выше — профессиональные широкопольные модели.

Широкое поле зрения особенно важно при скрининговых исследованиях, когда специалист просматривает большие площади препарата в поисках патологических изменений.

Окуляры с диоптрийной коррекцией

Многие модели окуляров оснащены механизмом диоптрийной коррекции. Это позволяет пользователям с нарушениями зрения работать без очков, настраивая резкость под индивидуальные особенности каждого глаза.

Диапазон коррекции обычно составляет от −5 до +5 диоптрий. В бинокулярных и тринокулярных микроскопах один из окуляров, как правило, имеет регулировку, второй — фиксированный.

Это особенно актуально для специалистов, проводящих длительные сессии наблюдения: правильно настроенный окуляр снижает нагрузку на зрение и уменьшает усталость глаз.

Измерительные окуляры и окуляры с сеткой

Окуляры-микрометры

Измерительные окуляры содержат встроенную шкалу — окулярный микрометр. Она позволяет проводить линейные измерения объектов непосредственно в поле зрения микроскопа.

Применяются в:

• гистологии и цитологии для измерения клеток и их структур;
• паразитологии для определения размеров яиц гельминтов;
• промышленном контроле для оценки размеров микроструктур;
• биологических исследованиях при морфометрии.

Окуляры с сеткой и перекрестием

Окуляры с сеткой используются для подсчёта объектов в поле зрения, а также для центрирования и ориентации препарата. Перекрестие (нитяной крест) применяется при точном позиционировании и юстировке оптических систем.

Совместимость окуляров с микроскопами

При выборе окуляра необходимо учитывать несколько параметров совместимости:

• Диаметр посадочного места — должен точно соответствовать тубусу микроскопа;
• Длина тубуса — механическая длина тубуса влияет на корректность работы оптики;
• Тип тубуса — монокулярный, бинокулярный или тринокулярный;
• Оптическая система микроскопа — конечная или бесконечная (infinity).

Современные микроскопы с системой бесконечной оптики (infinity-corrected) требуют применения согласованных окуляров и объективов. Использование несовместимых компонентов может привести к аберрациям и снижению качества изображения.

Уход и хранение окуляров

Оптика окуляра требует бережного обращения. Загрязнение линз снижает контрастность и чёткость изображения, а механические повреждения могут привести к необратимым дефектам.

Основные правила ухода:

• хранить окуляры в закрытых футлярах или в тубусе микроскопа под защитными крышками;
• очищать линзы только специальными безворсовыми салфетками и оптическими растворами;
• не касаться линз пальцами — жировые следы оставляют трудноудалимые загрязнения;
• избегать воздействия влаги, резких перепадов температур и прямых солнечных лучей;
• при длительном хранении использовать силикагель для защиты от конденсата.

Регулярная профилактика и правильное хранение существенно продлевают срок службы оптических компонентов.

Как выбрать окуляр для микроскопа

Выбор окуляра — это всегда баланс между техническими характеристиками и конкретными задачами пользователя.

Перед покупкой рекомендуется ответить на следующие вопросы:

1. 1.Каков диаметр тубуса вашего микроскопа? 2. 2.Какое итоговое увеличение необходимо для ваших задач? 3. 3.Нужна ли диоптрийная коррекция? 4. 4.Требуется ли широкое поле зрения или измерительная шкала? 5. 5.Совместима ли оптическая система микроскопа с выбранным окуляром?

Ответы на эти вопросы позволят сузить выбор и подобрать окуляр, который будет работать в полную силу именно в вашем приборе.

Окуляры в каталоге Micromed

В каталоге представлены окуляры различных типов и характеристик для широкого спектра микроскопов. Здесь вы найдёте стандартные модели с увеличением 10× и 15×, широкоугольные окуляры с увеличенным полем зрения, измерительные окуляры с встроенной шкалой, а также модели с диоптрийной коррекцией для комфортной работы.

Все представленные изделия соответствуют стандартным посадочным размерам и предназначены для использования с микроскопами серий, которые входят в ассортимент компании. При необходимости специалисты помогут подобрать подходящую модель с учётом технических характеристик вашего оборудования.
